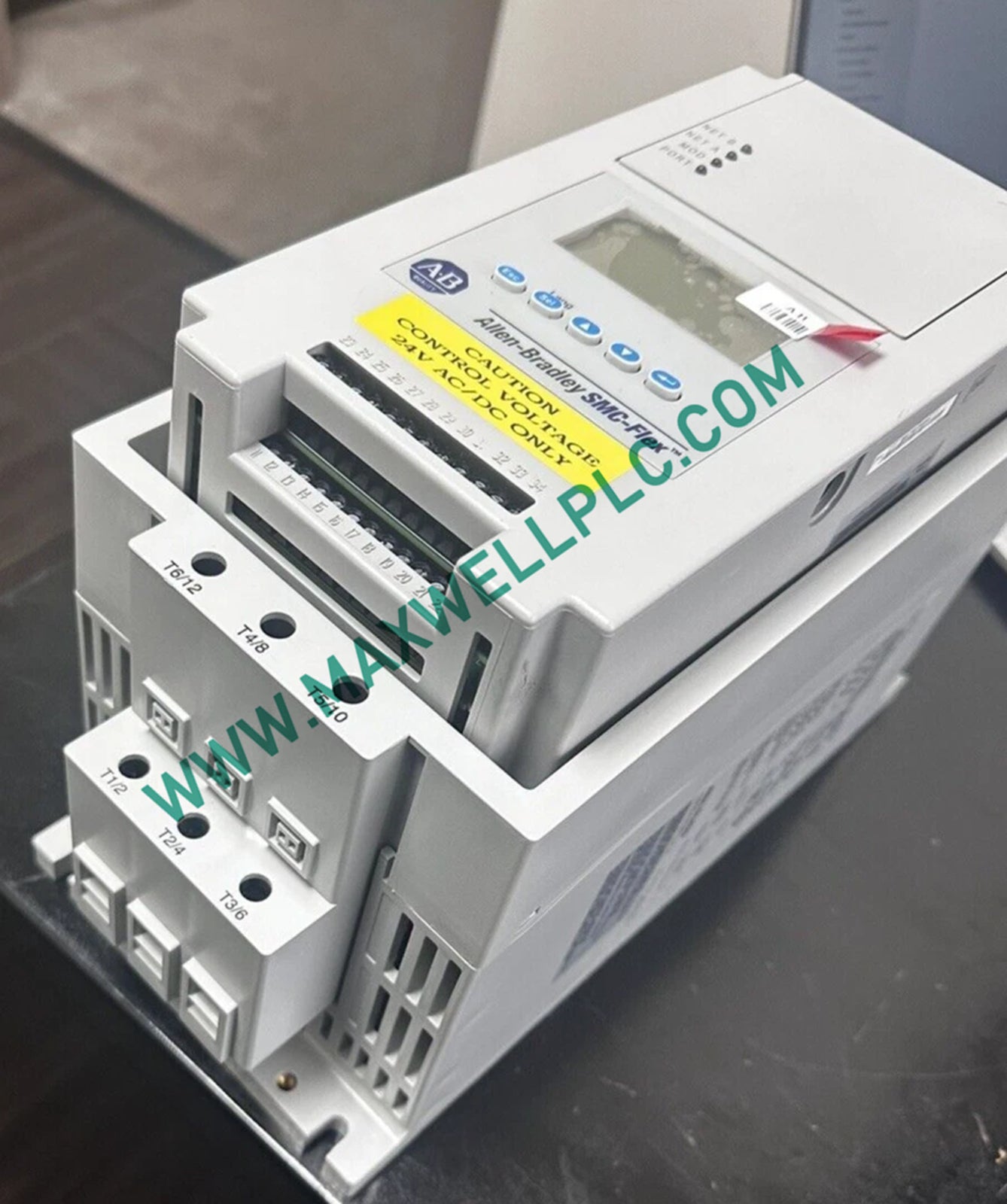

Configurado para arranque de tensión reducida en estado sólido y control de par en circuitos de motor de CA trifásicos, el Allen-Bradley 150-F85NBR (Controlador de Motor Inteligente 150-F85NBR) proporciona ejecución física/eléctrica directa.

Nomenclatura y Configuración del Catálogo

El Allen-Bradley 150-F85NBR pertenece a la línea de productos de controladores de motor de estado sólido Bulletin 150. El código de catálogo 150-F85NBR designa un arrancador suave con una corriente nominal de 85 A y una capacidad de 60 hp a 460 V CA. El módulo utiliza una construcción de gabinete abierto, maneja una alimentación de línea trifásica de 200 a 480 V CA y requiere un suministro de circuito de control de 24 V CA/CC.

Parámetros Físicos y Eléctricos

Interconexión de Red Industrial Determinista

Cuando se configura con tarjetas de opción para arquitecturas de sistema, la unidad se integra con redes deterministas EtherNet/IP para transferencia de telemetría en tiempo real y procesamiento de comandos. Los circuitos lógicos digitales internos rigen el disparo del SCR por ángulo de fase, optimizando la escala de densidad de E/S dentro de los diseños de paneles. La placa de control principal cuenta con compatibilidad con firmware flash, lo que permite actualizaciones en campo sin reemplazar la estructura de potencia.

Elementos de Entrega Estándar

• 1 x Unidad de Controlador de Motor Inteligente 150-F85NBR
• 1 x Conector Terminal de Interfaz de Control de Bajo Voltaje
• 1 x Guía de Instalación Técnica

Instrucciones de Cableado y Montaje

• Desenergice y bloquee todas las conexiones de la línea de alimentación trifásica y las alimentaciones de control auxiliares de 24 V CA/CC antes de manipular el hardware.
• Monte el marco del gabinete abierto verticalmente sobre una superficie de panel rígida para asegurar una convección térmica natural sin obstáculos a través de las aletas del disipador de calor.
• Conecte los terminales de línea (L1, L2, L3) y los terminales de carga (T1, T2, T3) utilizando conductores de cobre apretados según los estándares de calificación de fábrica.
• Termine las líneas de control de bajo voltaje de 24 V CA/CC por separado de las líneas de alimentación de CA de alto voltaje para evitar el acoplamiento de ruido inductivo.
• Conecte el terminal de tierra de protección principal directamente a la barra colectora de tierra del gabinete eléctrico central utilizando un conductor de baja impedancia.

Preguntas Frecuentes de Referencia Técnica

• ¿Cuál es la corriente nominal continua del 150-F85NBR?

  El 150-F85NBR está diseñado para una corriente de funcionamiento continua máxima de 85 A en cargas de motores de inducción trifásicos.

• ¿Qué tensión de alimentación de control se necesita para el funcionamiento lógico?

  La placa de control interna funciona con una tensión de alimentación nominal de 24 V CA/CC conectada a terminales de control dedicados.

• ¿Cuál es la capacidad de potencia del motor con una entrada de línea de 460 V CA?

  Cuando se conecta a una línea trifásica de 460 V CA, el controlador gestiona motores de inducción estándar con una potencia nominal de hasta 60 hp.

• ¿El conjunto incluye un gabinete protector NEMA?

  No, la unidad presenta una especificación de gabinete abierto y debe alojarse dentro de un panel de control industrial adecuado.

• ¿Qué rango de tensión de línea de suministro acepta este arrancador suave?

  La estructura de alimentación principal admite tensiones de línea trifásicas que van de 200 a 480 V CA a 50/60 Hz.

• ¿Cómo se realizan las actualizaciones de firmware en el módulo de control?

  La compatibilidad con firmware flash permite a los ingenieros de campo actualizar las rutinas lógicas a través de adaptadores de comunicación serie o de red.

• ¿Qué espacio libre térmico se requiere durante la instalación del panel?

  Mantenga un espacio libre vertical mínimo por encima y por debajo del disipador de calor para facilitar una convección de aire adecuada en el conjunto de refrigeración.

• ¿Se pueden tender los cables de alimentación de control junto con los cables de alimentación trifásicos?

  No, el cableado de control de 24 V CA/CC debe separarse de los cables de línea y motor de alto voltaje en conductos separados para bloquear las EMI.
