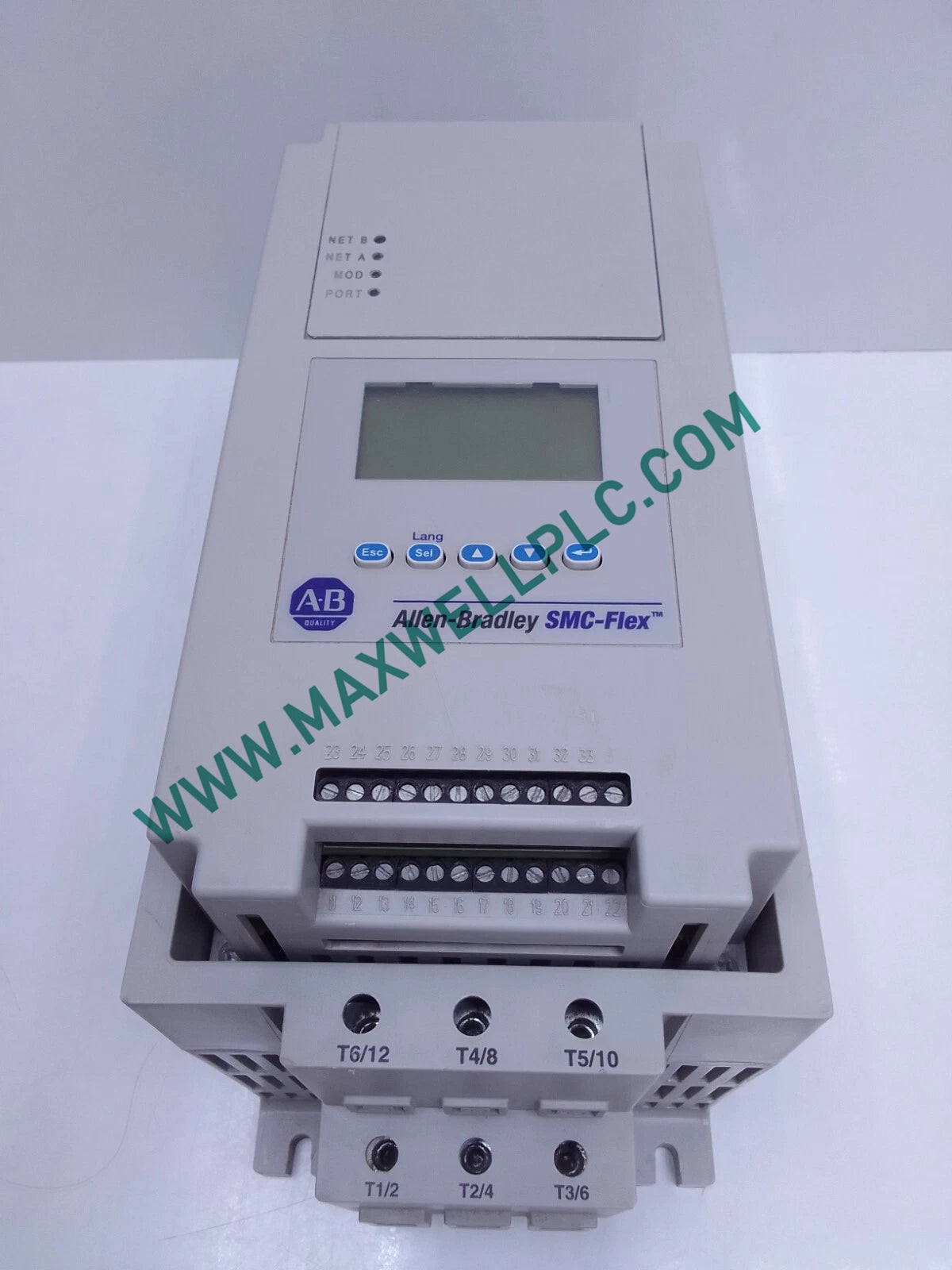

El Allen-Bradley 150-F625NBE, también catalogado como el controlador de motor inteligente 150-F625, funciona como un componente de hardware dedicado para el arranque suave de estado sólido, la aceleración con corriente limitada y la desaceleración controlada dentro de circuitos de derivación de motor de CA trifásicos de alta corriente.

Desglose de la designación del catálogo

• 150-F: Familia de controladores de arranque suave de estado sólido Bulletin 150 SMC Flex.
• 625: Clasificación de corriente continua de 625 A que soporta cargas de motor de servicio pesado de hasta 500 hp.
• N: Diseño de marco abierto de carcasa abierta destinado al ensamblaje interno del gabinete.
• B: Umbral de voltaje de entrada principal trifásico de 200...480 VCA a 50/60 Hz.
• E: Interfaz de suministro de funcionamiento del circuito de control de 100...120 VCA.

Especificaciones de hardware paramétrico

Sincronización EtherNet/IP y compatibilidad de microcódigo

El controlador de estado sólido coordina la telemetría de estado en tiempo real y los vectores de diagnóstico de fallas a través de redes deterministas EtherNet/IP mediante adaptadores de comunicación de bus de campo opcionales. La electrónica de control integrada mantiene una compatibilidad precisa de la memoria flash del firmware en todos los nodos del controlador host, evitando errores de sincronización de escaneo y tiempos de espera de comunicación durante los ciclos del procesador lógico programable de alta velocidad.

Contenido del kit de envío

• 1 x controlador de motor inteligente Allen-Bradley 150-F625NBE
• 1 x hoja de datos de instalación y cableado

Integración del panel de control y recomendaciones de cableado

• Orientación física del gabinete
  • Fije la unidad abierta verticalmente a una placa de chasis metálica dentro de una carcasa industrial protectora para mantener la convección de aire vertical natural a través de los disipadores de calor de los semiconductores de potencia.
• Terminación del cable del terminal de alimentación
  • Conecte los conductores de suministro de línea trifásicos entrantes a los terminales L1, L2, L3 y las cargas del motor a T1, T2, T3 utilizando llaves dinamométricas calibradas según las pautas de hardware.
• Aislamiento del cable del circuito de control
  • Encamine los cables de alimentación de control de 100...120 VCA en conductos de cables aislados, lejos de los cables de motor principales de alto voltaje para mitigar el acoplamiento EMI inductivo.
• Toma de tierra de protección
  • Conecte un terminal de tierra de cobre de baja impedancia dedicado desde el bus de tierra del panel principal directamente al perno de toma de tierra de protección del controlador.

Preguntas y respuestas de ingeniería de campo

• ¿Cuál es la corriente nominal continua del 150-F625NBE?

  El controlador admite una capacidad de corriente de salida operativa continua de 625 A para motores de inducción de CA trifásicos.

• ¿Qué voltaje de control debe conectarse a los terminales de alimentación?

  La placa lógica requiere una entrada de voltaje de control de CA monofásico que oscila entre 100 VCA y 120 VCA a 50/60 Hz.

• ¿Se pueden reparar los conductores de línea mientras la alimentación del circuito de control está activa?

  No, tanto la entrada de alimentación de línea trifásica como el suministro de control de 100...120 VCA deben estar completamente aislados antes de reparar los terminales.

• ¿Qué capacidad de potencia del motor puede gestionar este arrancador suave con un voltaje de línea de 400 V?

  El arrancador maneja configuraciones de motor con una potencia nominal de hasta 355 kW en línea y 630 kW en configuraciones delta-interno a 400 V.

• ¿Se requiere una carcasa de panel externa para esta unidad de arranque?

  Sí, debido a que este dispositivo cuenta con un diseño de carcasa abierta, debe instalarse dentro de un gabinete de panel protector adecuado.

• ¿Cómo mantiene el controlador la precisión de la temporización en los buses de red?

  Las tarjetas de interfaz de comunicación opcionales se conectan a los registros de control mientras mantienen la compatibilidad de la memoria flash del firmware en todos los nodos.

• ¿Qué parámetros de voltaje de entrada de línea principal se aplican a los terminales de alimentación?

  El circuito de alimentación acepta voltajes de línea de funcionamiento de CA trifásicos que oscilan entre 200 VCA y 480 VCA con una frecuencia de 50/60 Hz.

• ¿Qué requisitos de montaje térmico se aplican a las instalaciones de gabinetes?

  El arrancador debe montarse verticalmente sobre una superficie metálica sin pintar para facilitar la disipación de aire por convección adecuada del disipador de calor.
