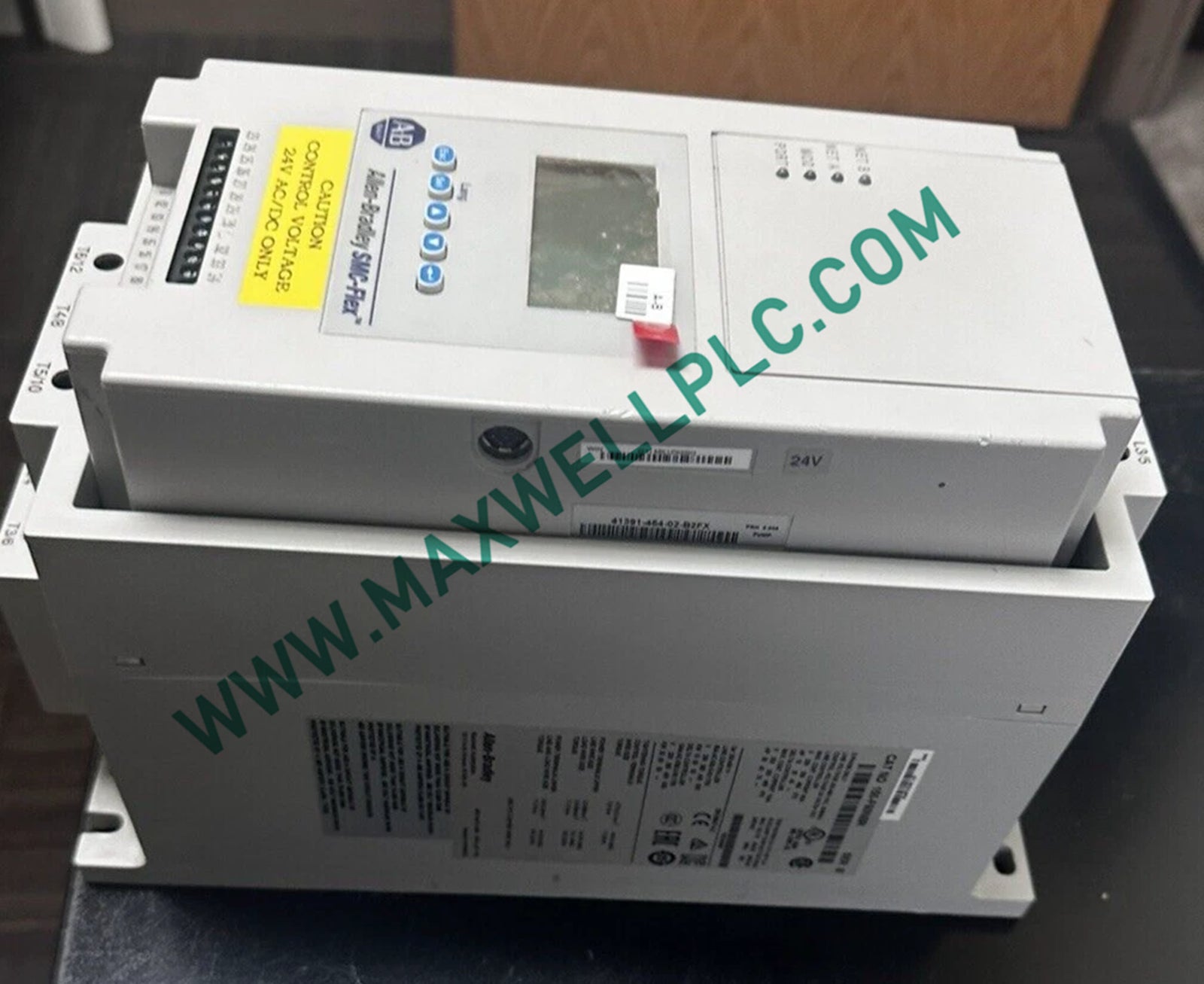

Configurado para el arranque controlado de motores de inducción trifásicos, la creación de perfiles de aceleración y el frenado dinámico en redes de distribución de energía, el Allen-Bradley 150-F60NBDD (arrancador suave de estado sólido 150-F60) proporciona una ejecución física/eléctrica directa. Regula corrientes continuas operativas de hasta 60 A en líneas principales que operan entre 200 y 480 VCA a 50/60 Hz. El conjunto de potencia de estado sólido utiliza rectificadores controlados por silicio (SCR) para modular las rampas de voltaje durante el arranque con una capacidad de servicio de arranque del 350 %, lo que limita el choque mecánico y reduce la carga máxima de la línea eléctrica durante las transiciones de estado del motor.

Nomenclatura del catálogo y desglose de sufijos

• 150-F: Designa la plataforma de arrancador suave de estado sólido SMC Flex Bulletin 150.
• 60: Representa la corriente operativa nominal de 60 A para el cableado de carga en línea estándar.
• N: Marco estructural de gabinete abierto (clasificación IP00) destinado al montaje en gabinete.
• B: Rango de voltaje de línea principal de operación especificado en 200...480 VCA, trifásico, 50/60 Hz.
• D: Especificación de la fuente de alimentación operativa del circuito de control que cubre 100...240 VCA.
• D: Placa de opción interna instalada de fábrica configurada para algoritmos de control de frenado inteligente del motor (SMB).

Especificaciones de funcionamiento del hardware

Integración de backplane y mensajería de red determinista

El arrancador suave se integra en los sistemas de control basados en Logix a través de puertos de expansión DPI conectados a adaptadores de comunicación opcionales. Al comunicarse a través de redes deterministas EtherNet/IP, el controlador envía cíclicamente métricas de retroalimentación de corriente, porcentajes térmicos internos y señales de disparo operativo. La compatibilidad con el flash del firmware del procesador de alta velocidad mantiene la sincronización de los pulsos de disparo del SCR en microsegundos, preservando las actualizaciones de datos de baja latencia y manteniendo el escalado de la densidad de E/S del sistema durante las rutinas de arranque, rampa o frenado activadas por la red.

Lista de contenido del paquete del equipo

• 1 chasis de arrancador de estado sólido Allen-Bradley 150-F60NBDD
• 1 tarjeta de opción de frenado integrada de fábrica
• 1 juego de barreras de aislamiento protectoras de terminales
• 1 hoja de instalación mecánica y hoja de diagrama de cableado

Pautas de instalación en gabinete y cableado de campo

• Reglas de montaje en gabinete
  • Monte el chasis de bastidor abierto verticalmente sobre un panel metálico sin pintar y conectado a tierra dentro de un gabinete protector.
  • Mantenga un espacio libre mínimo de 150 mm por encima y por debajo del conjunto del arrancador para permitir una convección de aire natural sin obstáculos.
• Cableado y separación de señales
  • Dirija los conductores de alimentación de control de baja tensión de 100...240 VCA en conductos de cables aislados separados de los cables de alimentación de línea y carga trifásicos.
  • Conecte el terminal de tierra protector primario al bus de tierra principal del sistema utilizando un puente de cobre corto de baja impedancia.

Preguntas y respuestas técnicas

• ¿Qué voltaje de control de entrada requiere el bloque de control 150-F60NBDD?

  El bloque de terminales de control funciona con un rango de voltaje de control de CA de 100...240 VCA a 50/60 Hz.

• ¿Qué función habilita el código de sufijo doble D en este número de modelo?

  El sufijo D indica una clasificación de voltaje de control de 100...240 VCA combinada con una placa de opción interna para el frenado inteligente del motor.

• ¿Qué capacidad de corriente de arranque admite el arrancador suave 150-F60NBDD?

  La unidad está clasificada para un ciclo de trabajo de arranque del 350 % durante las secuencias de aceleración iniciales.

• ¿Se puede operar este arrancador suave fuera de un gabinete?

  No, el chasis utiliza un diseño de bastidor abierto IP00 y debe alojarse dentro de un gabinete con clasificación IP54 o NEMA.

• ¿Cómo limita el arrancador la disipación de energía durante el funcionamiento continuo a toda velocidad?

  Los contactores de derivación internos se activan automáticamente una vez que finaliza la aceleración del motor, derivando los SCR de potencia para reducir las pérdidas térmicas.

• ¿Se puede actualizar el firmware lógico interno a través de herramientas de campo de diagnóstico?

  Sí, la lógica de control integrada cuenta con compatibilidad con flash de firmware a través de adaptadores DPI utilizando software de automatización estándar.

• ¿Cómo monitorea la unidad las condiciones de sobrecarga térmica en el motor?

  Los componentes electrónicos internos calculan la capacidad térmica del motor en función de las corrientes de fase medidas y las clases de disparo del motor configuradas por el usuario.

• ¿Cómo se borran las condiciones de disparo por falla después de un bloqueo de protección del sistema?

  Las fallas se borran aplicando un pulso de reinicio al terminal de reinicio, ciclando la alimentación de control o enviando un comando de reinicio de red.
