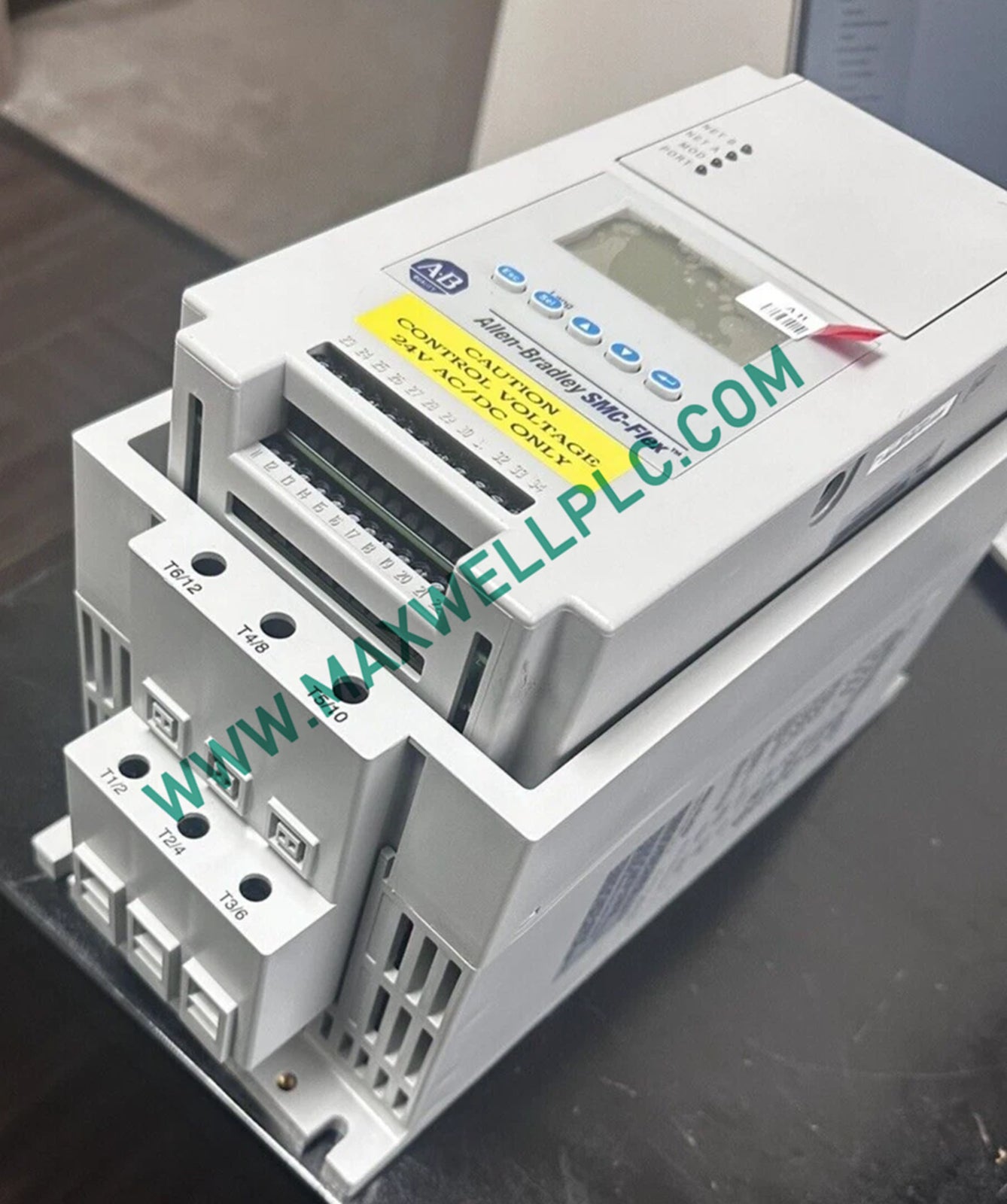

El Allen-Bradley 150-F480NBR, también catalogado como el controlador de motor inteligente 150-F480NBR, funciona como un componente de hardware dedicado para la aceleración de motores de estado sólido y la ejecución de arranque suave dentro de distribuciones de energía de CA trifásicas.

Decodificación del catálogo de modelos

El Allen-Bradley 150-F480NBR representa una unidad de arrancador suave de estado sólido que pertenece a la gama de controladores de motor Bulletin 150. El número de catálogo significa una corriente continua nominal de 780 A diseñada para motores de hasta 600 hp a 460 V CA. Con una estructura de tipo abierto, el dispositivo funciona con voltajes de línea de entrada trifásicos de 200 a 480 V CA e integra un circuito de control de doble voltaje que admite alimentación de control de 110/120 V CA o 24 V CA/CC.

Parámetros de rendimiento técnico

Conectividad de red y arquitectura interna

El controlador se interconecta directamente con redes deterministas EtherNet/IP a través de adaptadores de comunicación opcionales, enviando telemetría de la unidad e indicadores de estado a los sistemas de supervisión central. El escalado de alta densidad de E/S en la placa de control facilita la integración de relés auxiliares y la retroalimentación de estado. El software de control interno admite la compatibilidad con el flasheo de firmware, lo que permite la sincronización del firmware en el campo sin desmontar las conexiones de alimentación ni retirar el chasis del módulo.

Inventario del paquete

• 1 x Base del controlador de motor inteligente 150-F480NBR
• 1 x Conector de terminal de control de bajo voltaje
• 1 x Manual de referencia técnica

Montaje en panel y reglas de conexión eléctrica

• Bloquee todas las fuentes de alimentación de línea principal trifásica y de alimentación de control antes de iniciar el montaje físico o el cableado de los terminales.
• Monte el bastidor de la carcasa abierta verticalmente en un panel trasero metálico dentro de una carcasa adecuada con clasificación NEMA o IP para garantizar una disipación térmica óptima a través del disipador de calor.
• Asegure los conductores de línea principales (L1, L2, L3) y los terminales de salida del motor (T1, T2, T3) utilizando terminales de tamaño adecuado apretados según las especificaciones del fabricante.
• Mantenga el cableado de voltaje de control (110/120 V CA o 24 V CA/CC) separado de las líneas de alimentación principales trifásicas en conductos de cableado independientes para minimizar el ruido.
• Establezca una conexión a tierra uniendo el terminal de tierra principal al bus de tierra de protección (PE) de la carcasa.

Preguntas frecuentes de soporte técnico

• ¿Cuál es la corriente de salida continua nominal del 150-F480NBR?

  El 150-F480NBR está clasificado para una corriente de salida continua de 780 A en cargas de motores de inducción de CA trifásicos.

• ¿Qué opciones de voltaje de circuito de control son compatibles con la unidad?

  Los terminales de control del controlador admiten configuraciones de alimentación dual que aceptan entradas de alimentación auxiliar de 110/120 V CA o 24 V CA/CC.

• ¿Qué potencia máxima de motor puede controlar este arrancador suave?

  Cuando se conecta a una fuente de alimentación principal trifásica de 460 V CA, la unidad gestiona cargas de motores de inducción de hasta 600 hp.

• ¿Qué rango de voltaje de línea admite el conjunto de alimentación principal?

  El puente de alimentación trifásico funciona con un rango de voltaje de línea de entrada de 200 a 480 V CA a una frecuencia de línea de 50/60 Hz.

• ¿El 150-F480NBR está integrado en una carcasa de gabinete protectora?

  No, la unidad tiene una clasificación de carcasa abierta y debe alojarse dentro de una carcasa industrial protectora para evitar la contaminación.

• ¿Cómo se realizan las actualizaciones de firmware en este controlador de motor?

  Las actualizaciones de firmware se cargan directamente en la memoria interna a través de la compatibilidad con el flasheo de firmware a través de los puertos de comunicación conectados.

• ¿Qué orientación se requiere al montar el conjunto de bastidor abierto?

  La unidad debe montarse verticalmente sobre una superficie de panel plana para permitir el flujo de aire por convección natural a través de los canales del disipador de calor.

• ¿Cómo deben enrutarse los conductores del circuito de control para evitar el ruido?

  El cableado del circuito de control debe enrutarse en conductos separados, lejos de los cables de entrada trifásicos de alta corriente y de salida del motor para bloquear la EMI.
