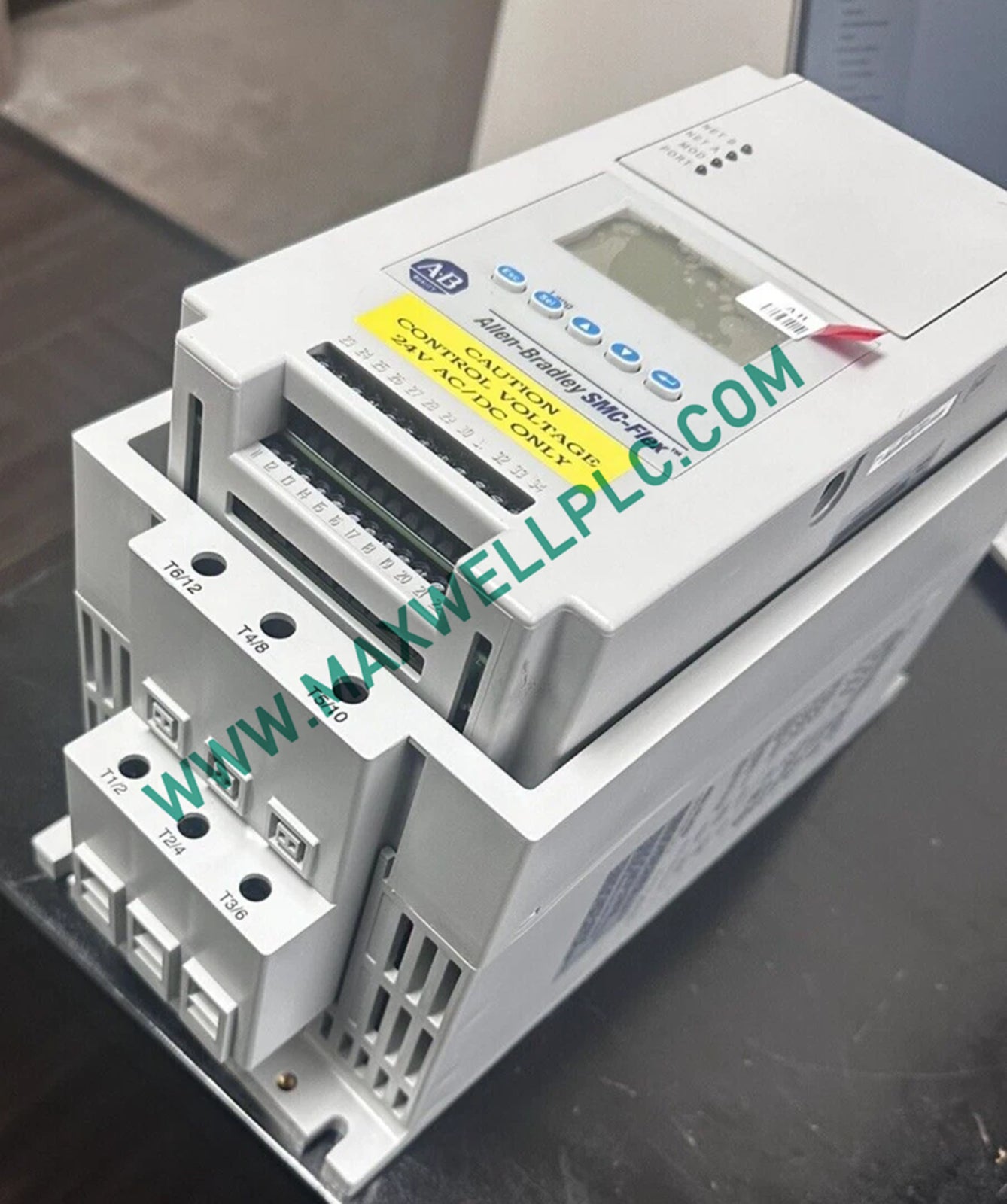

Configurado para la aceleración de motores de estado sólido de alta corriente y la limitación de corriente en circuitos de potencia trifásicos, el Allen-Bradley 150-F480NBD (controlador de motor inteligente 150-F480NBD) proporciona una ejecución física/eléctrica directa.

Designación del catálogo y arquitectura eléctrica

El identificador de catálogo específico 150-F480NBD especifica un controlador de motor de estado sólido Bulletin 150 construido dentro del marco SMC Flex. La configuración de la pieza presenta un diseño de gabinete abierto clasificado para una corriente de línea continua de 480 A, una capacidad de motor de 400 HP a 460 VCA, una ventana operativa de entrada de línea trifásica de 200...480 VCA a 50/60 Hz y un perfil de potencia de entrada de circuito de control estándar de 100...240 VCA.

Parámetros y clasificaciones operativas

Comunicaciones determinísticas e integración de red

El controlador se interconecta directamente a través de redes determinísticas EtherNet/IP mediante adaptadores de comunicación opcionales, manteniendo actualizaciones de estado de baja latencia y transferencias de configuración de parámetros a los sistemas de control centrales. Las comprobaciones de compatibilidad de firmware flash protegen contra desajustes de software durante el reemplazo del dispositivo, mientras que la sincronización de ciclo predecible garantiza una escala de densidad de E/S equilibrada dentro de los gabinetes de administración centralizada de motores.

Componentes del kit del sistema

• 1 x Conjunto de controlador de estado sólido SMC Flex Allen-Bradley 150-F480NBD
• 1 x Sobre de embalaje con barrera de protección ESD
• 1 x Hoja de referencia de montaje de hardware y cableado

Pautas de instalación en panel y cableado en campo

• Montaje vertical en gabinete: Instale la unidad de chasis abierto verticalmente dentro de un gabinete protector NEMA/IP para permitir un flujo de aire térmico convectivo libre a través de los conjuntos de disipadores de calor internos.
• Terminaciones del circuito de control: Conecte el cableado de control monofásico de 100...240 VCA a terminales de alimentación de control dedicados utilizando conductores aislados y trenzados.
• Terminaciones de línea principal y carga: Fije los conductores de línea trifásica (200...480 VCA) y de carga a los terminales de alta corriente, aplicando los valores de par especificados por el fabricante para evitar el sobrecalentamiento resistivo.
• Puesta a tierra del chasis: Tienda un cable de conexión a tierra de baja impedancia entre el terminal de tierra del marco metálico principal y la barra colectora de tierra central del panel.

Preguntas frecuentes

• ¿Cuál es la corriente de fase continua nominal para el 150-F480NBD?

  El arrancador de estado sólido proporciona una ejecución de corriente continua de hasta 480 A en circuitos de distribución de energía trifásicos.

• ¿Qué tensión de entrada de control se requiere para la activación de la lógica interna?

  El circuito de control requiere una tensión de alimentación de control de CA monofásica que oscila entre 100 VCA y 240 VCA a 50/60 Hz.

• ¿Cuál es la capacidad máxima de caballos de fuerza a una entrada de línea de 460 VCA?

  El controlador admite motores de inducción de CA trifásicos con potencias nominales de hasta 400 HP cuando funciona con una alimentación de 460 VCA.

• ¿Qué rango de tensión de entrada de línea principal se puede aplicar a la unidad?

  La etapa de potencia acepta tensiones de línea trifásicas de 200 VCA hasta 480 VCA en un rango de frecuencia de funcionamiento de 50/60 Hz.

• ¿Esta unidad incluye un gabinete protector NEMA integral?

  No, la designación de catálogo 150-F480NBD identifica un modelo de gabinete abierto que debe montarse en un panel en un gabinete adecuado.

• ¿Cómo se maneja la supervisión de parámetros en las redes industriales?

  Las métricas del sistema y las banderas de diagnóstico se transmiten a través de redes determinísticas EtherNet/IP utilizando módulos de interfaz de comunicación opcionales.

• ¿Cómo se gestiona la disipación térmica durante el funcionamiento en estado sólido?

  El calor generado durante los ciclos de conmutación de estado sólido pasa a través de disipadores de calor internos y se disipa en el aire ambiente del gabinete.

• ¿Qué precauciones de seguridad se aplican a las terminaciones de conductores de alta potencia?

  Todos los puntos de conexión de línea trifásica y de carga deben verificarse con una llave dinamométrica antes de aplicar una tensión de línea de 200...480 VCA.
