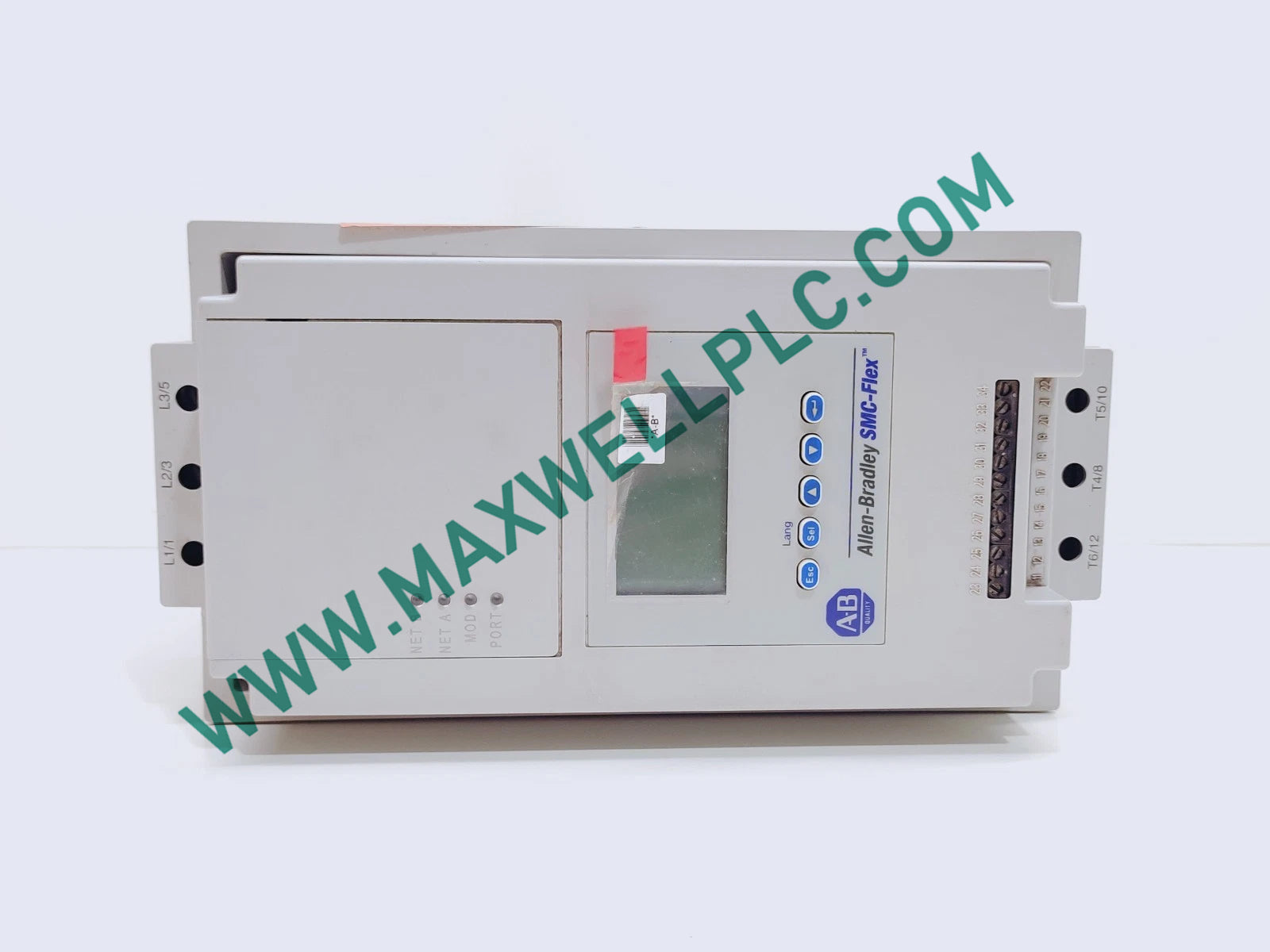

El Allen-Bradley 150-F25NBR, también catalogado como el controlador de motor inteligente 150-F25NBR, funciona como un componente de hardware dedicado para el arranque de voltaje reducido de estado sólido y la parada suave dentro de los sistemas de control de motores de CA trifásicos. Diseñado para motores de inducción trifásicos con una corriente continua de hasta 25 A, esta unidad gestiona el disparo del ángulo de fase del voltaje de línea a través de rectificadores controlados de silicio (SCR) internos para regular los picos de corriente de irrupción y los transitorios de par mecánico.

Nomenclatura y desglose de opciones

• 150: Número de boletín que designa la familia de series de controladores de motor inteligente / SMC Flex de Allen-Bradley.
• F25: Marco de clasificación de corriente continua dimensionado para una salida operativa de 25 A.
• N: Construcción de envolvente abierta que requiere montaje en panel externo y protección de envolvente.
• B: Clasificación de voltaje de línea de entrada que cubre redes de 200 a 480 VCA, trifásicas, 50/60 Hz.
• R: Parámetro de voltaje de control que especifica una entrada de energía del circuito de control de 24 VCA/CC.

Parámetros de rendimiento técnico

Control industrial determinista y arquitectura de bus

El controlador se integra directamente con redes deterministas EtherNet/IP a través de módulos de comunicación opcionales, lo que permite una sincronización precisa de arranque/parada junto con el escalado de densidad de E/S distribuidas. Los perfiles operativos ajustan dinámicamente los patrones de activación del SCR para alinear la aceleración del motor con los bucles de ejecución del sistema. La compatibilidad con el firmware flash en las topologías de control estándar de Allen-Bradley garantiza la notificación de estado determinista en tiempo real sin latencia del bus de la placa posterior.

Paquete de envío y lista de componentes

• 1 x Controlador de motor inteligente Allen-Bradley 150-F25NBR
• 1 x Unidad de conector de bloque de terminales de control
• 1 x Manual de instalación del usuario técnico

Protocolos de montaje de envolvente y cableado de alimentación

• Monte la unidad verticalmente sobre una superficie plana dentro de un panel con clasificación IP54 o NEMA para mantener la refrigeración por flujo de aire vertical.
• Instale fusibles semiconductores externos de acción rápida aguas arriba de los terminales de línea para proteger los SCR de daños por cortocircuito.
• Dirija el cableado de control (24 VCA/CC) en conductos metálicos separados, lejos de los conductores de alimentación de línea y carga trifásicos.
• Conecte la tierra de protección directamente al terminal de tierra del chasis utilizando una terminal de cobre de baja impedancia.
• Verifique un espacio libre del disipador de calor de al menos 100 mm (4 pulgadas) por encima y por debajo de la estructura del chasis abierto.

Preguntas y respuestas técnicas

• ¿Cuál es la clasificación de corriente continua de la etapa de salida de potencia?

  La unidad admite una corriente de funcionamiento continua a plena carga de 25 A en todo el rango de línea de 200 a 480 VCA.

• ¿Qué fuente de voltaje de control se requiere para alimentar la placa lógica?

  Los circuitos de control internos requieren una fuente de alimentación nominal de 24 VCA/CC conectada a los terminales de control.

• ¿Se puede instalar esta unidad de envolvente abierta directamente en entornos de campo hostiles?

  No. Una unidad de envolvente abierta debe instalarse dentro de una envolvente que proporcione la protección ambiental NEMA/IP adecuada.

• ¿Qué mecanismo de protección protege los SCR internos contra fallas extremas de la línea?

  Los fusibles semiconductores de alta velocidad diseñados para la limitación de corriente I2t deben colocarse en serie con las fases de línea entrantes.

• ¿Cómo reduce la separación de la línea de control el ruido del sistema?

  La separación de los cables de control de 24 VCA/CC de los cables de alimentación trifásicos de alto voltaje evita la diafonía capacitiva y los disparos espurios.

• ¿La unidad requiere ventiladores de refrigeración externos para el disipador de calor?

  La convección natural es suficiente siempre que se mantenga el espacio libre recomendado de 100 mm por encima y por debajo del conjunto.

• ¿Está clasificado el controlador para el funcionamiento con motores monofásicos?

  No. Los circuitos de potencia y los algoritmos de disparo están específicamente diseñados para cargas de motores de inducción de CA trifásicos.

• ¿Cómo afecta la compatibilidad del firmware a la integración de la red?

  La paridad del firmware garantiza un intercambio de parámetros fiable y un mapeo de estado en tiempo real a través de las redes de control industrial conectadas.
