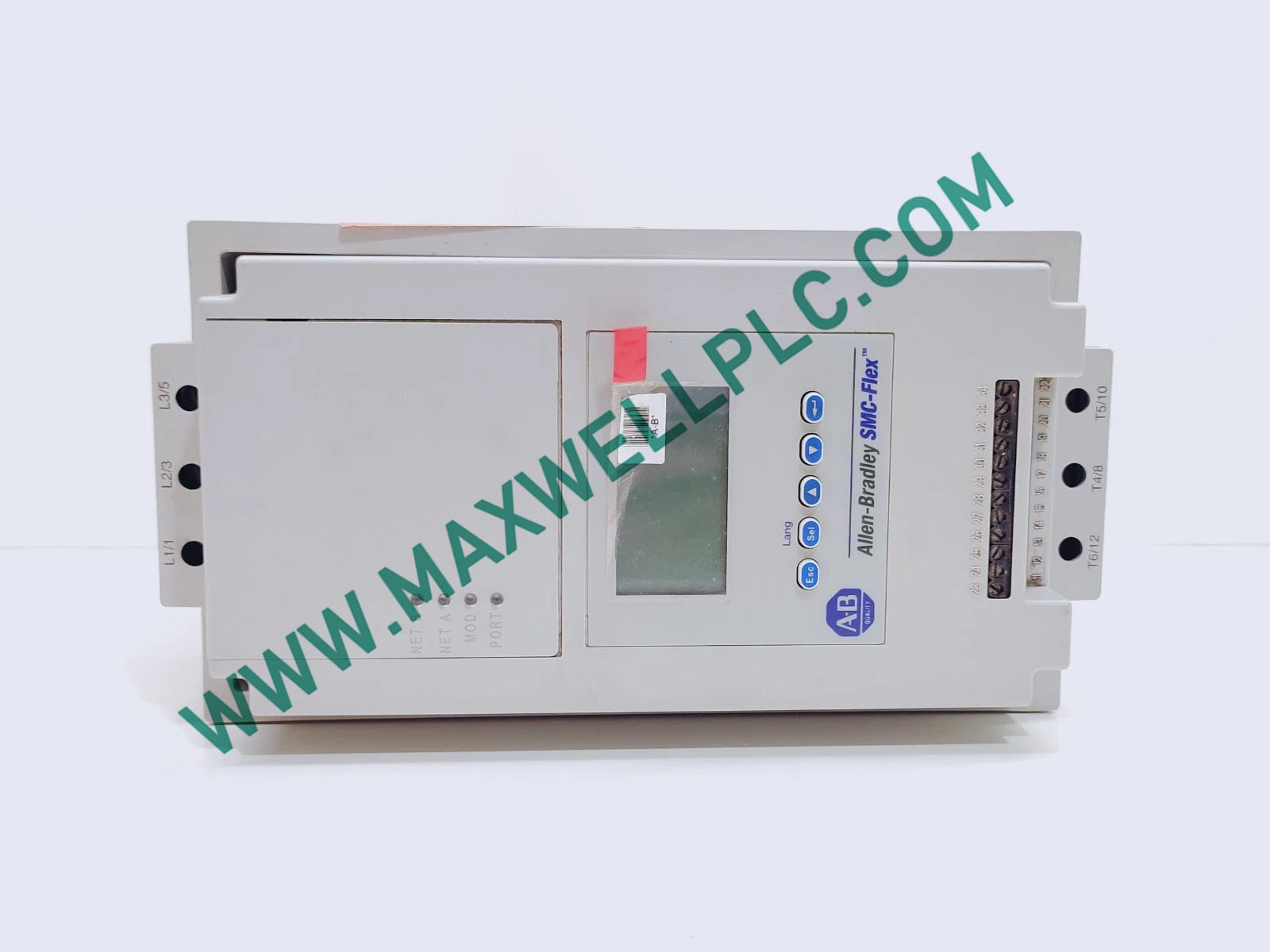

El Allen-Bradley 150-F25NBD, también catalogado como el controlador de motor inteligente 150-F25NBD, funciona como un componente de hardware dedicado para el arranque suave de estado sólido, el perfilado de la rampa de aceleración y la ejecución del límite de corriente dentro de los sistemas de control de motores de CA trifásicos.

Arquitectura de la designación del catálogo

• 150-F: Unidad base del controlador de motor de estado sólido SMC Flex, Boletín 150.

• 25: Capacidad de corriente continua de 25 A que soporta motores de hasta 15 hp a 460 VCA.

• N: Diseño de caja abierta destinado al montaje en paneles de control industriales de protección.

• B: Rango de entrada de línea de alimentación trifásica de 200...480 VCA a 50/60 Hz.

• D: Umbral de funcionamiento del circuito de control de 100...240 VCA.

Especificaciones de funcionamiento del hardware

Enrutamiento de red determinista y compatibilidad con Flash

El controlador de motor inteligente enruta la retroalimentación de diagnóstico y las métricas de corriente a través de redes deterministas EtherNet/IP mediante adaptadores de comunicación opcionales. El microcódigo de control integrado mantiene la compatibilidad con el flash del firmware, lo que evita errores de suma de comprobación y retrasos en la transmisión durante la sincronización remota de parámetros o los barridos de automatización de PLC en tiempo real.

Artículos de entrega estándar

• 1 x controlador de motor inteligente Allen-Bradley 150-F25NBD

• 1 x Hoja de instrucciones de instalación

Protocolos de instalación en gabinetes y cableado de campo

• Montaje mecánico de la caja

  • Fije la unidad de estilo abierto verticalmente en un panel posterior de metal sin pintar dentro de una caja con clasificación NEMA o IP para permitir la convección de aire sin obstáculos.

• Conexiones de terminales de alimentación

  • Conecte las líneas de alimentación de CA trifásicas a los terminales L1, L2, L3 y los cables del motor a T1, T2, T3 de acuerdo con los límites de par de los tornillos de los terminales marcados.

• Aislamiento de la línea de control

  • Separe el cableado de alimentación de control de 100...240 VCA de los conductores de carga de alta potencia para minimizar la interferencia electromagnética.

• Integridad de la conexión a tierra

  • Conecte un cable de tierra de cobre de baja impedancia directamente desde la barra de tierra del panel industrial al terminal de tierra de protección del chasis.

Preguntas frecuentes sobre sistemas técnicos

• ¿Cuál es la clasificación de corriente continua del controlador 150-F25NBD?

  El controlador proporciona una clasificación de corriente de salida máxima continua de 25 A para cargas de motores de inducción trifásicos.

• ¿Qué entrada de voltaje de control se requiere para las operaciones lógicas?

  La unidad requiere una fuente de entrada de voltaje de control de CA monofásica que oscile entre 100 VCA y 240 VCA a 50/60 Hz.

• ¿Se puede conectar la alimentación de la línea principal mientras se modifica el cableado del circuito de control?

  No, tanto la alimentación de línea trifásica como las entradas de alimentación de control de CA deben aislarse completamente antes de realizar el mantenimiento de los terminales.

• ¿Qué capacidad de potencia del motor controla esta unidad con una entrada de línea de 460 VCA?

  El módulo gestiona aplicaciones de motores de inducción trifásicos con una potencia nominal de hasta 15 hp a un voltaje de sistema nominal de 460 VCA.

• ¿Se requiere un panel externo para alojar el conjunto 150-F25NBD?

  Sí, debido a que este modelo utiliza un diseño de caja abierta, debe instalarse dentro de un gabinete industrial de protección.

• ¿Cómo mantiene la unidad la coherencia de los parámetros de red?

  Las tarjetas de opción de comunicación interactúan con los registros internos mientras conservan la compatibilidad con el flash del firmware en todos los nodos.

• ¿Qué límites de voltaje de línea principal se aplican a los terminales de alimentación?

  El circuito de alimentación admite voltajes de entrada de línea de CA trifásicos de 200 VCA a 480 VCA a 50/60 Hz.

• ¿Qué precauciones de refrigeración deben tomarse durante la configuración del gabinete?

  Monte el módulo estrictamente en posición vertical para permitir la disipación térmica del disipador de calor durante los ciclos de trabajo continuos.
