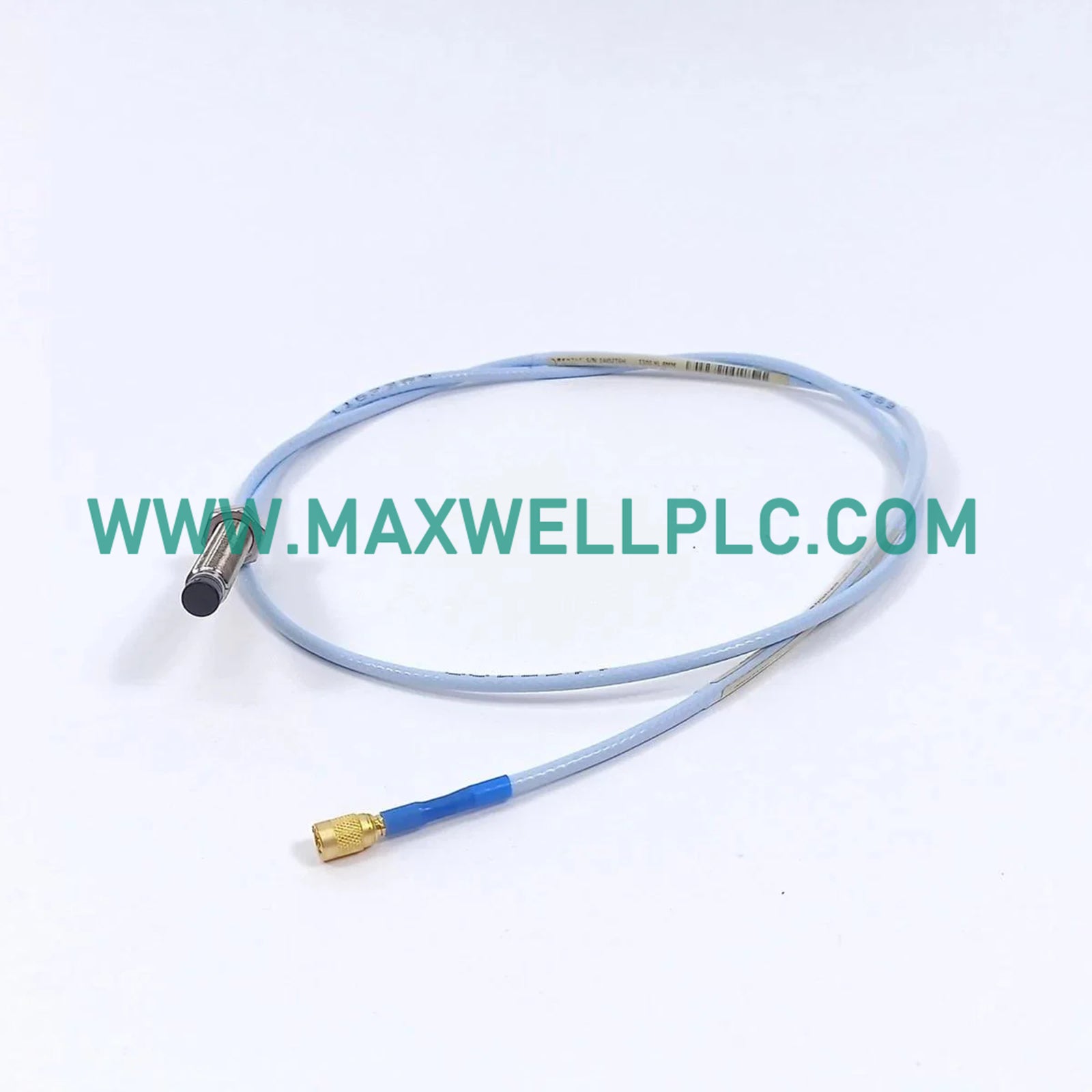

Configurado para la adquisición de desplazamiento por corrientes de Foucault de alta frecuencia dentro de arquitecturas de vigilancia de maquinaria rotativa, el Bently Nevada 102044-00-48-10-05 (Sondas de proximidad 102044-00-48-10-05) proporciona una ejecución física/eléctrica directa.

Desglose del número de pieza y matriz de configuración

• Código del modelo base: 102044 (Variante de construcción de punta de sonda y carcasa estándar)
• Opción de longitud sin rosca: 00 (Perfil de longitud sin rosca de 0.0 pulgadas)
• Opción de longitud total de la caja: 48 (Longitud total de la carcasa de 4.8 pulgadas)
• Longitud total del cable del sistema: 10 (Longitud de cable integrado de 1.0 metro)
• Opción de aprobación de agencia: 05 (Certificación regional estándar no clasificada o alternativa)

Tabla de especificaciones de hardware

Escalado de sonda de corrientes de Foucault y dinámica del rotor

El transductor utiliza campos electromagnéticos de radiofrecuencia de alta frecuencia para medir la vibración radial y la posición del eje en relación con la punta de la sonda. El escalado de salida mantiene una sensibilidad lineal de 7.87 mV/um en todo el rango operativo. Durante la alineación mecánica, la validación del voltaje de holgura debe confirmar una lectura nominal de -10 VDC en la posición media del eje para evitar la saturación de la señal durante picos de vibración transitorios. El blindaje coaxial adecuado evita la diafonía en racks de monitores multicanal.

Manifiesto del contenido de entrega estándar

• 1 x Conjunto de sonda de proximidad con cable integrado de 1.0 m
• 1 x Contratuerca de montaje de acero
• 1 x Tapa protectora de terminal de fluorocarbono

Pautas de instalación mecánica y enrutamiento

• Verificación de holgura: Asegure una holgura radial mínima de 10 mm con respecto a los metales estructurales circundantes para eliminar los efectos de carga parásita de las corrientes de Foucault.
• Acoplamiento de rosca: Aplique los parámetros estándar de bloqueo de rosca industrial y torsión al enroscar el conjunto en los puertos de la carcasa de la máquina.
• Protección del cable: Encamine el cable coaxial integrado a través de un conducto metálico dedicado, manteniendo una separación absoluta de las alimentaciones de motores de alto voltaje.
• Seguridad del conector: Fije las conexiones de los terminales de forma segura para evitar el desacoplamiento mecánico causado por la vibración operativa continua.

Preguntas frecuentes y respuestas técnicas

• ¿Cuál es el factor de escala de salida calibrado para este modelo de transductor?

  El factor de escala de salida nominal es de 7.87 mV/um cuando se combina con un sensor Proximitor 3300 XL aprobado.

• ¿Este número de pieza incluye protección de cable blindado de alta resistencia?

  No, este modelo utiliza una construcción de cable coaxial sin blindaje adecuada para recorridos internos de carcasas de máquinas.

• ¿Cuál es la clasificación de tolerancia de temperatura continua de la punta de la sonda?

  El conjunto de la punta está clasificado para operación térmica continua entre -51 grados C y +177 grados C.

• ¿Cómo se verifica el voltaje de holgura estático durante la puesta en marcha del sistema?

  Se conecta un voltímetro digital a los terminales COM y -V del canal del monitor para verificar la línea base de -10 VDC.

• ¿Se puede intercambiar esta sonda con componentes del sistema de la serie 3300 heredada?

  Sí, la arquitectura 3300 XL mantiene plena compatibilidad eléctrica y física con módulos de sistemas de 5 mm y 8 mm más antiguos.

• ¿Qué aleación de material objetivo se requiere para una calibración precisa del desplazamiento?

  El escalado de fábrica asume una superficie de eje de acero al carbono AISI 4140 estándar; las aleaciones alternativas requieren factores de corrección específicos.

• ¿Cuál es la causa principal de la degradación de la señal durante el funcionamiento continuo?

  Infiltración de humedad dentro de las conexiones de los terminales o abrasión mecánica de la capa de aislamiento exterior de fluorocarbono.

• ¿Por qué se especifica una longitud de carcasa sin rosca en ciertas variantes?

  La sección sin rosca permite un posicionamiento preciso de la profundidad a través de soportes de montaje y adaptadores de manguito sin atascamiento de la rosca.
