نظرة عامة على المنتج

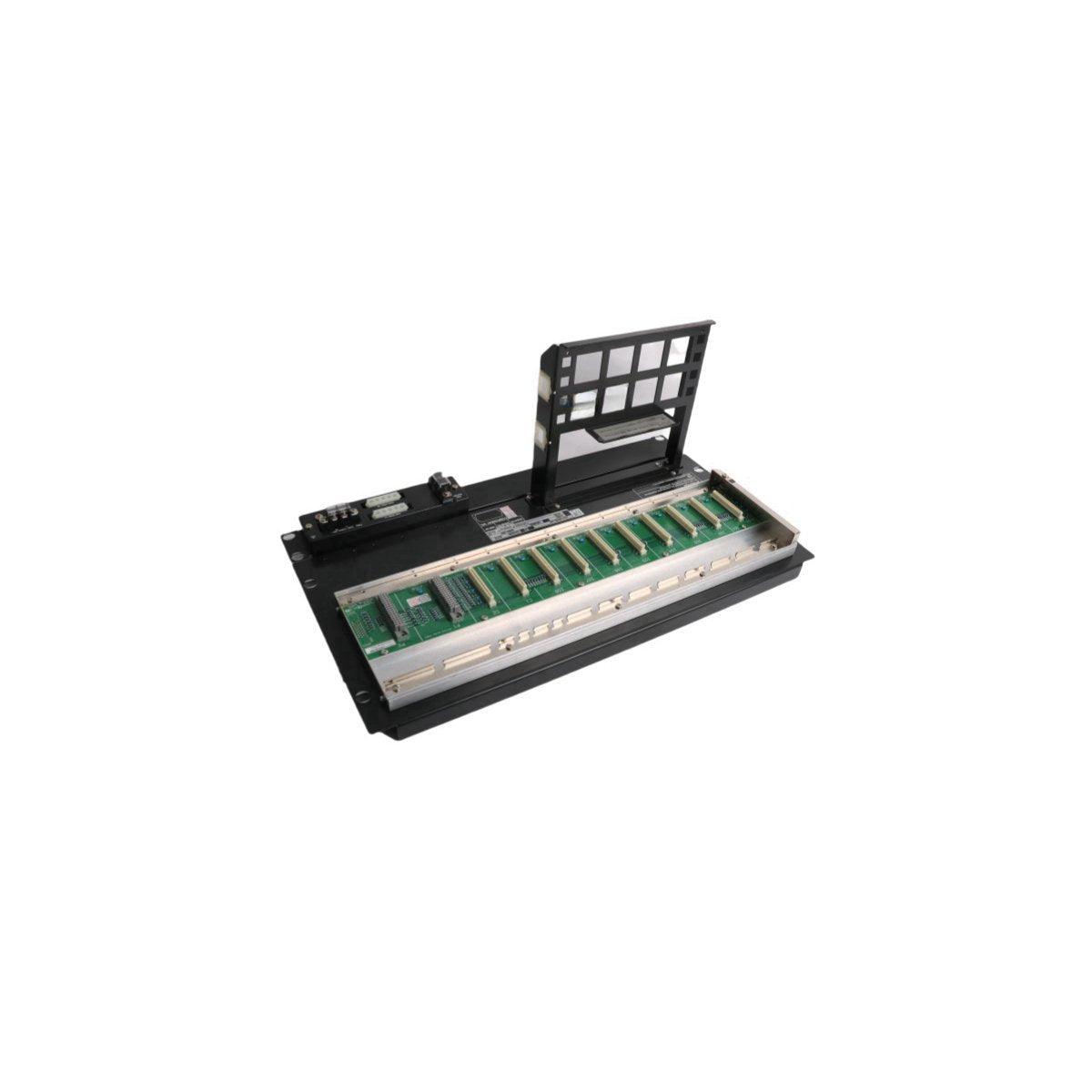

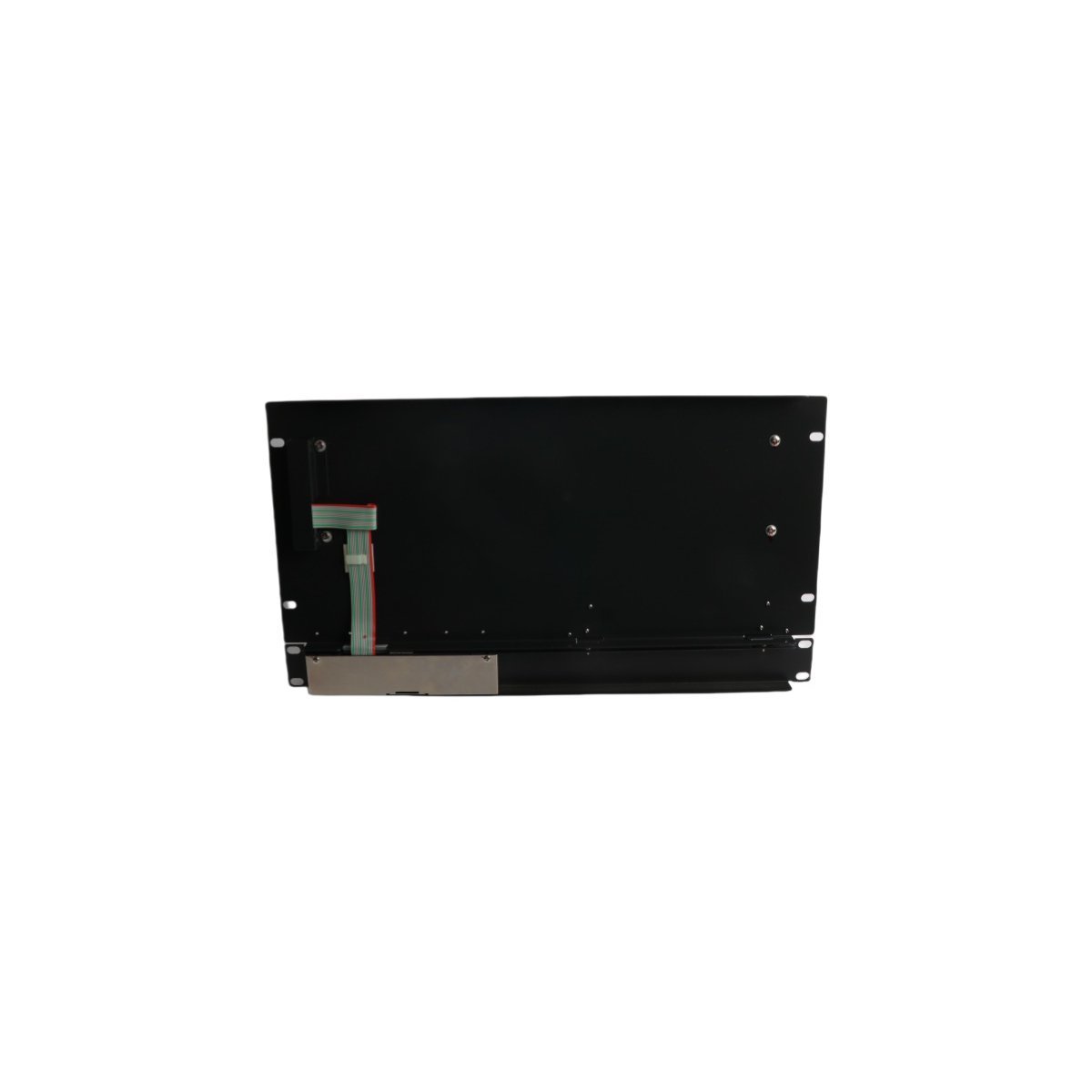

وحدة التحكم الميدانية المزدوجة (FCS) طراز Yokogawa AFV30D-S2 هي وحدة تحكم عالية التوفر تعمل كمركز ذكاء لنظام التحكم الموزع (DCS) من نوع CENTUM VP. صُممت هذه الوحدة للعمليات الصناعية بالغة الأهمية، وتتميز بهيكل احتياطي لضمان استمرارية تشغيل المصنع. من خلال احتوائها على وحدتين معالج متزامنتين، تتخلص AFV30D-S2 من نقاط الفشل الفردية؛ فإذا اكتشف المتحكم النشط عطلاً، تتولى الوحدة الاحتياطية التحكم على الفور دون مقاطعة العملية.

صُممت هذه الوحدة للتركيب في رف مقاس 19 بوصة، وتدير بكفاءة اتصالات الإدخال/الإخراج، وتنفيذ منطق التحكم، ومزامنة البيانات عبر شبكة Vnet/IP. إنها الخيار المفضل للمنشآت واسعة النطاق مثل مصافي النفط، ومصانع المواد الكيميائية، ومحطات الطاقة حيث يؤدي التوقف عن العمل إلى خسائر تشغيلية كبيرة.

المواصفات الفنية

• الشركة المصنعة: يوكوجاوا (Yokogawa)

• رقم الموديل: AFV30D-S2

• نوع الوحدة: وحدة تحكم ميدانية مزدوجة (احتياطية)

• توافق النظام: CENTUM VP

• بروتوكول الشبكة: Vnet/IP (ناقل تحكم عالي السرعة 1 جيجابت في الثانية)

• تهيئة المعالج: مزدوجة الاحتياطية

• مزود الطاقة: يدعم مدخلات تيار متردد أو تيار مستمر مزدوجة الاحتياطية

• التركيب: تركيب قياسي في رف 19 بوصة

• درجة حرارة التشغيل: 0 إلى 50 درجة مئوية (صناعية قياسية)

• شهادات السلامة: UL/CSA، CE، وعلامة KC

• الأبعاد: 82 مم × 262 مم × 210 مم

• الوزن: 3.38 كجم

• المنشأ: اليابان

الخصائص التقنية الرئيسية

• الازدواجية بدون انقطاع: تضمن التكوينات المزدوجة أن يبقى المعالج الاحتياطي متزامنًا تمامًا مع الوحدة النشطة. في حال حدوث انتقال في الأجهزة، يكون التحويل "بدون انقطاع"، مما يعني عدم فقدان البيانات أو استمرارية التحكم.

• اتصال Vnet/IP: يتيح الدعم المدمج لبروتوكول Vnet/IP اتصالاً حتمياً وعالي السرعة بين وحدة التحكم ومحطات واجهة المستخدم البشرية (HIS)، مما يضمن رؤية العمليات في الوقت الفعلي.

• التقوية الصناعية: يتم حماية الدوائر الداخلية بطلاء عالي الجودة متوافق، مما يجعل الجهاز مقاومًا للغازات المسببة للتآكل (البيئات المتوافقة مع ISA G3) ويزيد من عمر المعدات في الظروف الكيميائية القاسية.

• التوسع المرن: تدير الوحدة AFV30D-S2 عقد الإدخال/الإخراج المحلية والبعيدة عبر ناقل ESB أو ناقل ESB البصري، مما يتيح توزيعًا واسعًا لنقاط الإدخال/الإخراج على مستوى المصنع مع الحفاظ على التنفيذ المركزي للمنطق.

• دعم الحساب المتقدم: مُحسّنة للحسابات المعقدة للعمليات والتحكم في التسلسل، مما يوفر القوة الحاسوبية اللازمة لمتطلبات أتمتة الصناعة 4.0 الحديثة.

• التوافق العالمي: معتمدة بالكامل وفقًا للمعايير الكهربائية والسلامة الدولية (CE، UL، CSA)، مما يضمن إمكانية نشر الوحدة في الأسواق المنظمة في جميع أنحاء العالم مع الامتثال التنظيمي الكامل.
