نظرة عامة على المنتج

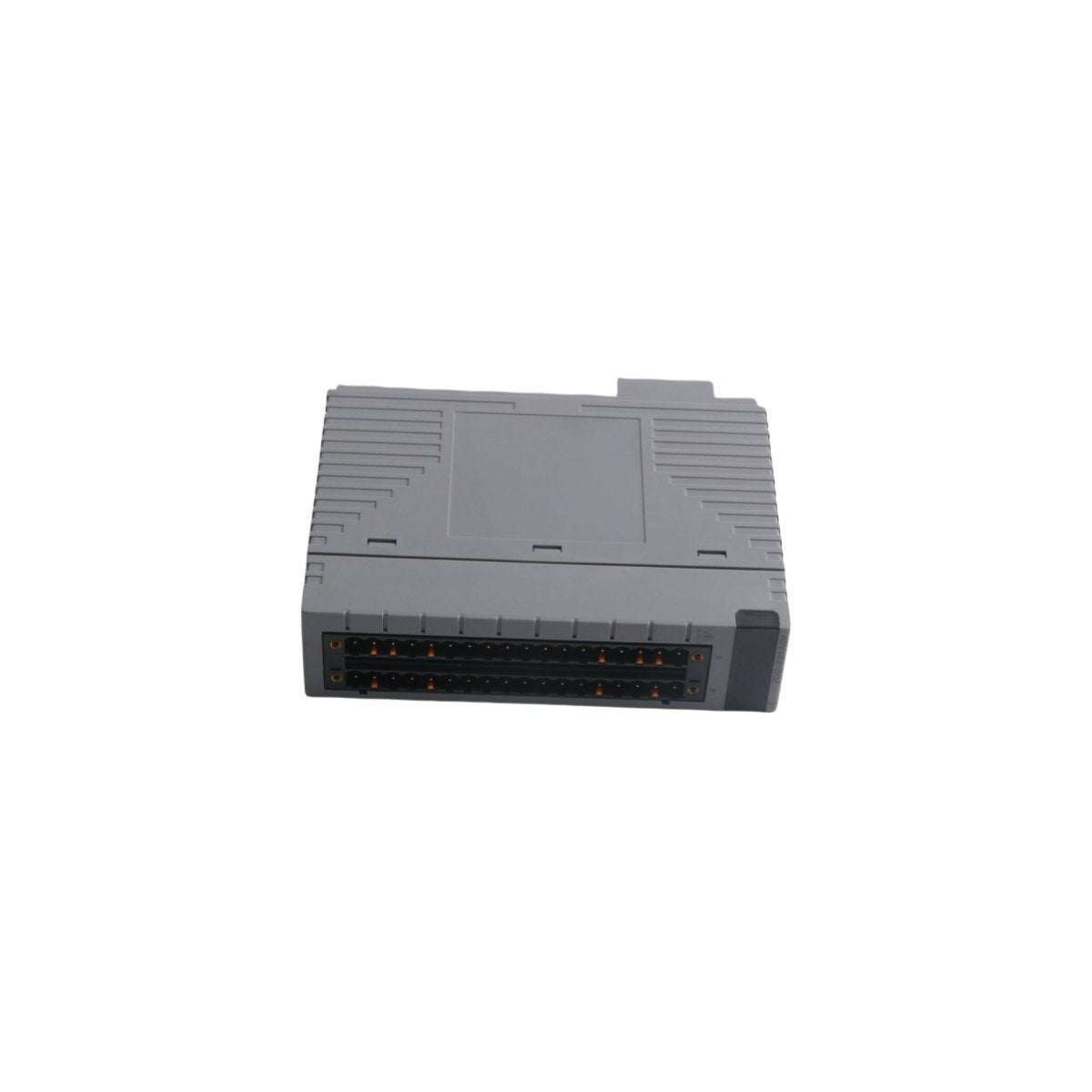

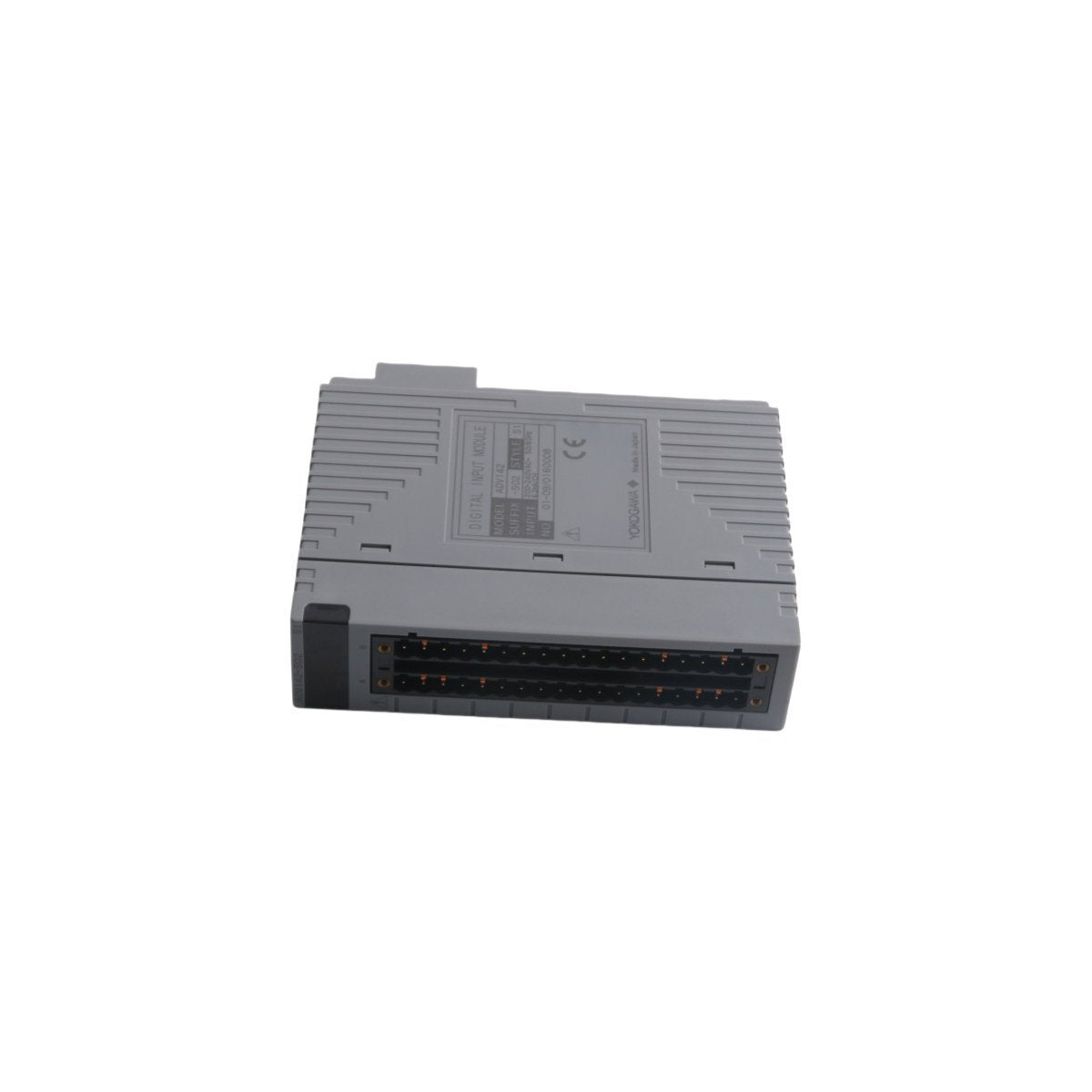

وحدة Yokogawa ADV142-S02 S1 هي وحدة إدخال رقمية عالية الكثافة مصممة لنظام التحكم الموزع (DCS) CENTUM VP. تعمل هذه الوحدة كجزء من سلسلة FIO (حافلة واجهة المجال)، وتوفر 32 قناة معزولة لمراقبة الإشارات المنفصلة من المعدات الموجودة في الموقع مثل نقاط تلامس المرحلات، والمفاتيح، وأجهزة الاستشعار التقاربية. تحول الوحدة هذه الحالات الثنائية إلى بيانات رقمية لمحطة التحكم الميدانية (FCS)، مما يسهل التحكم في التسلسل عالي السرعة ومراقبة العمليات في الوقت الفعلي.

صُممت ADV142-S02 S1 من أجل موثوقية صناعية حاسمة المهام، وتستخدم عزلًا بصريًا متقدمًا لمنع الضوضاء الكهربائية وجهد الاندفاع من المساس بحافلة النظام الداخلية. حجمها الصغير وكثافة 32 قناة يجعلانها حلاً مثاليًا لخزائن التحكم الحديثة حيث يتطلب الأمر تحسين المساحة وأعداد الإشارات العالية.

المواصفات الفنية

• الشركة المصنعة: Yokogawa

• رقم الموديل: ADV142-S02 S1

• نوع إشارة الإدخال: 24 فولت تيار مستمر (دعم غاطس/مصدر)

• عدد القنوات: 32 قناة، معزولة

• جهد الإدخال المقدر: 24 فولت تيار مستمر

• تيار الإدخال: 4.1 مللي أمبير لكل قناة (نموذجي)

• نوع العزل: عزل بصري (تحمل 1500 فولت تيار متردد)

• دورة تحديث البيانات: 10 مللي ثانية أو أقل

• استهلاك التيار: الحد الأقصى. 0.50 أمبير (5 فولت تيار مستمر)

• درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

• الأبعاد: 32.8 مم × 106.3 مم × 130 مم

• الوزن: 0.26 كجم

• الأصل: اليابان

الخصائص التقنية الرئيسية

• معالجة إشارة عالية الكثافة: تضم 32 قناة في فتحة واحدة، مما يقلل بشكل كبير من تكاليف الأجهزة ومتطلبات مساحة الخزانة لتطبيقات الإدخال/الإخراج العالية.

• عزل كهربائي محسن: يستخدم عزلًا جلفانيًا بقوة 1500 فولت تيار متردد لحماية منطق النظام من حلقات التأريض في الموقع والتداخل الكهرومغناطيسي (EMI)، مما يضمن سلامة الإشارة في البيئات القاسية.

• أداء استجابة سريع: يتميز بدورة تحديث بيانات تبلغ 10 مللي ثانية، ويدعم تنفيذ المنطق عالي السرعة وتسجيل الأحداث بدقة للتسلسلات الصناعية الحساسة للوقت.

• دعم البنية الاحتياطية: متوافق تمامًا مع التكوينات الاحتياطية المزدوجة. عند الاقتران في عقدة احتياطية، تضمن الوحدة رؤية مستمرة للعملية حتى أثناء صيانة الأجهزة أو الأعطال.

• متانة صناعية: مصمم للتشغيل الممتد في البيئات الميدانية غير المكيفة، مع الحفاظ على وظائف مستقرة عبر نطاق واسع من درجات الحرارة من -20 درجة مئوية إلى +70 درجة مئوية.

• تكامل سلس لنظام التحكم الموزع (DCS): يتصل مباشرة بعقد FIO (ANB10، ANB11، إلخ) ويدعمه أصلاً برنامج CENTUM VP الهندسي لتبسيط تعيين الإدخال/الإخراج والتشخيص.
