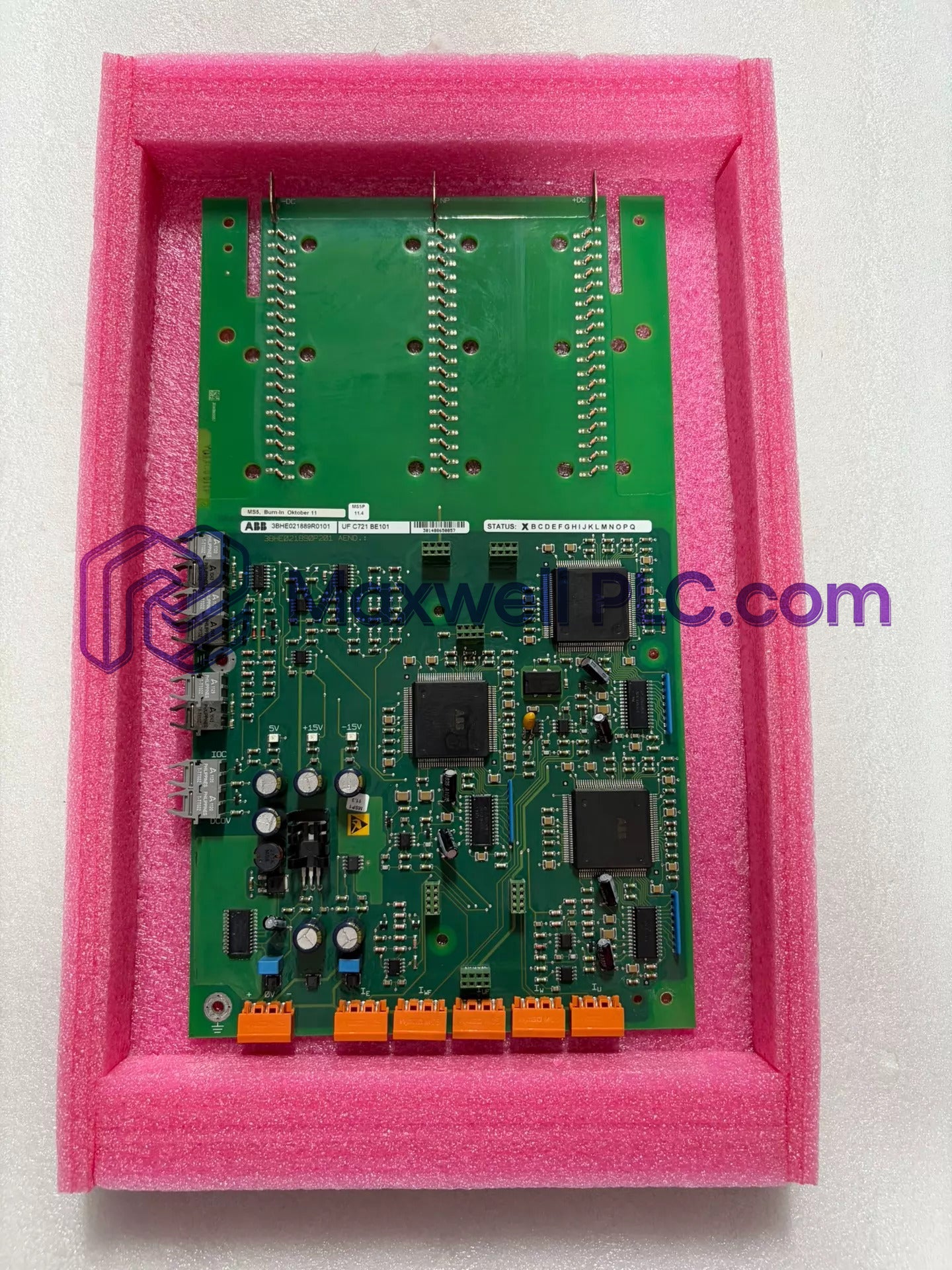

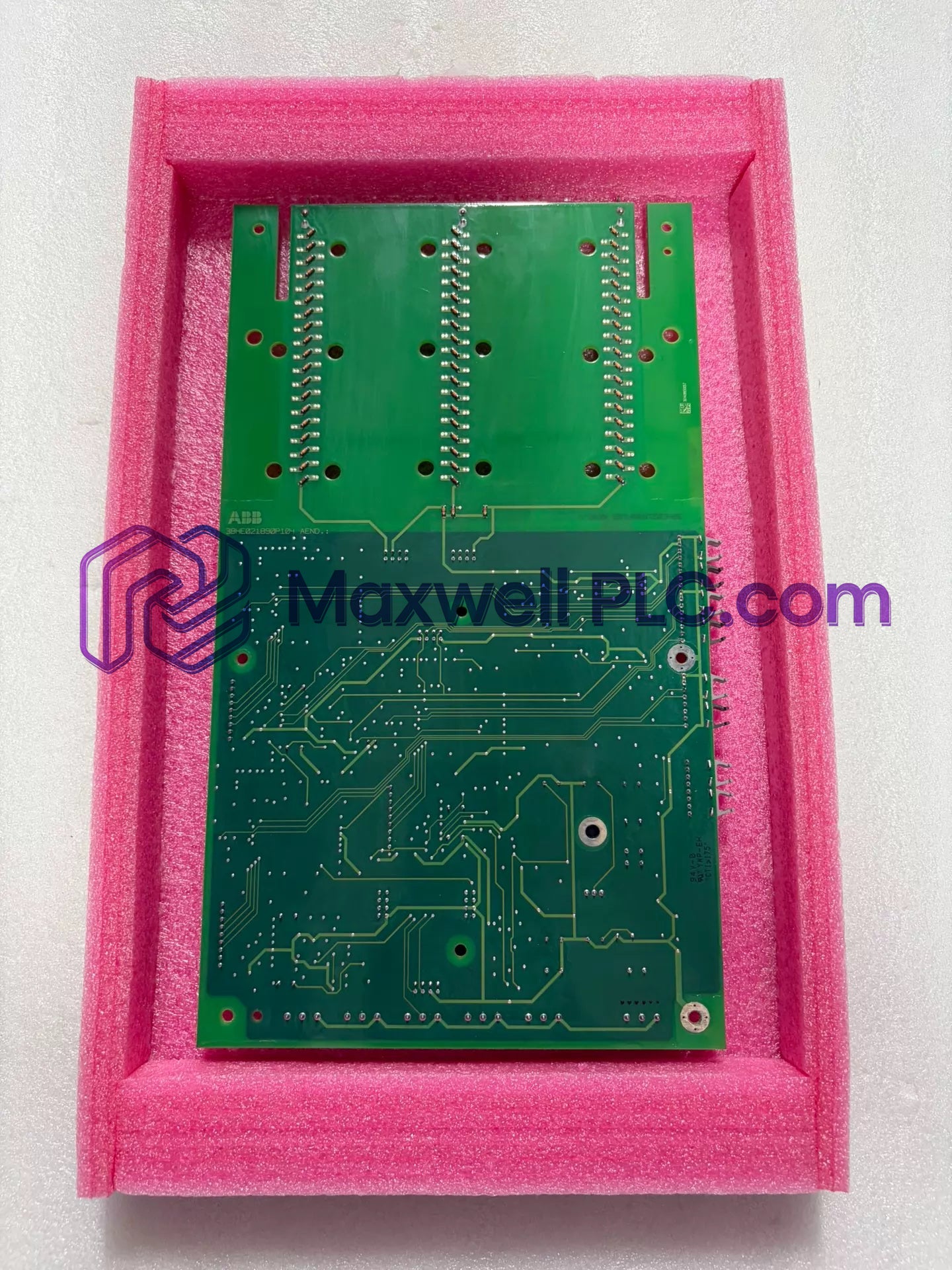

تعمل لوحة ABB UF C721 BE101 3BHE021889R0101 بمثابة اللوحة الأساسية من طراز UF C721 BE101 ADCVI-Board والمستخدمة لتنفيذ تحويل الإشارة التناظرية إلى رقمية ومعالجة إدخال المتغيرات الديناميكية عبر منصات Advant OCS/800xA.

تسميات الأجهزة وتخطيط الطبعات الفرعية

تحدد تسمية المنتج UF C721 BE101 3BHE021889R0101 بنية الأجهزة الدقيقة وحدود تكامل المنصة:

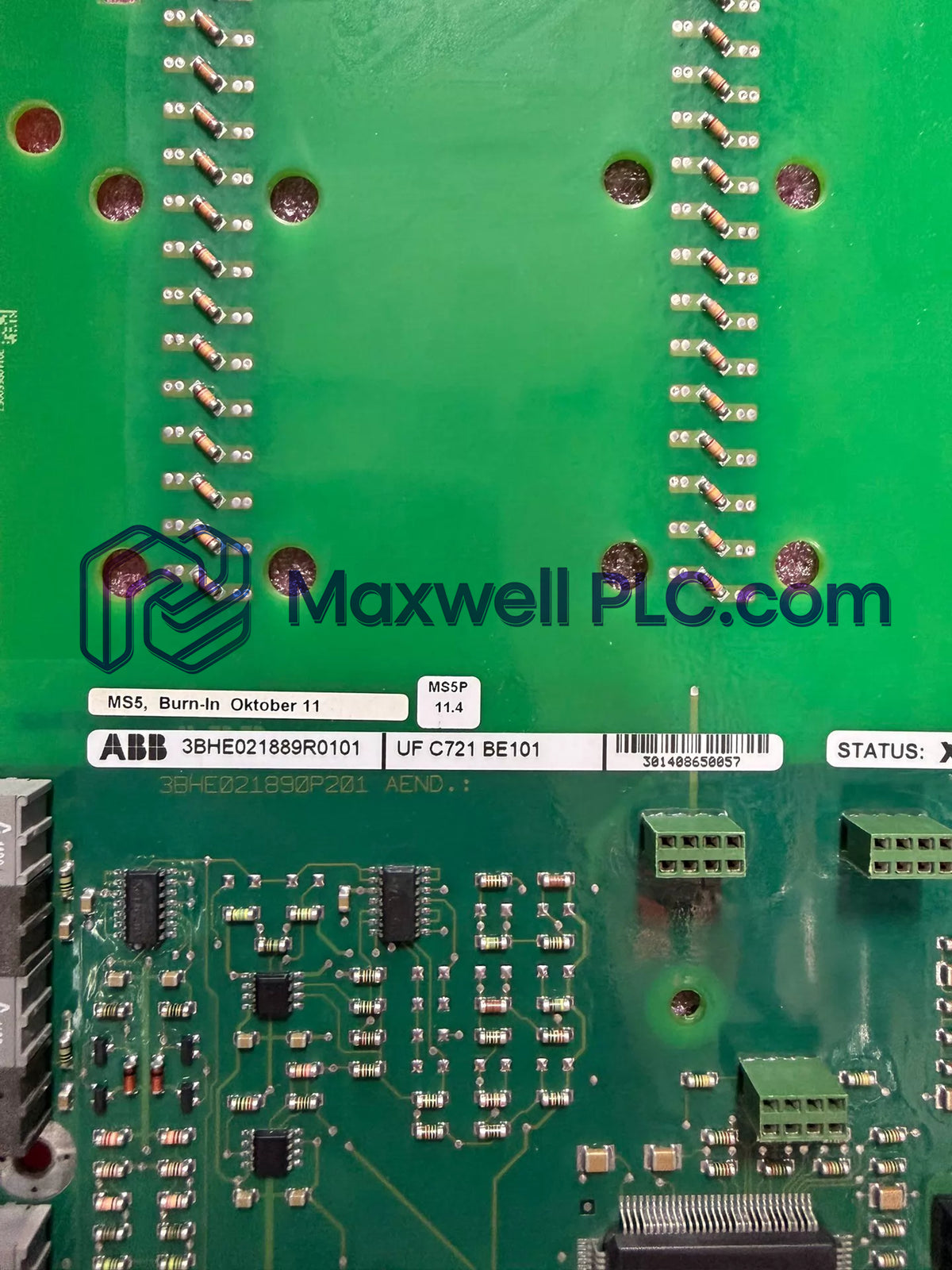

UF C721 BE101: تحدد مراجعة لوحة الدائرة الأساسية والتخطيط الوظيفي لوحدة ADCVI.
3BHE021889R0101: رقم جزء المنتج في الكتالوج الذي يربط بين مجموعة لوحة الدوائر المطبوعة المطلية.
ADCVI: اختصار لبنية دائرة إدخال المتغير الاتصال التناظري إلى الرقمي (Analog to Digital Communication Variable Input).
Advant OCS/800xA: تحدد التوافق مع محركات ABB متوسطة الجهد، بما في ذلك تكوينات ACS800 و ACS1000.

المعلمات الكهربائية والبيئية

المعلمة	المواصفات
النموذج	UF C721 BE101 3BHE021889R0101
العلامة التجارية	ABB
المنشأ	السويد
الوزن	0.3 كجم
أبعاد الشحن	31.5 سم × 18.3 سم × 1.8 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	أقل من 15 واط
جهد الإمداد	24 فولت تيار مستمر +/-10%
نطاق إدخال الجهد	+/-10 فولت (مقاومة >1 ميجا أوم)
نطاق إدخال التيار	4-20 مللي أمبير (مقاومة 250 أوم)
دقة المحول التناظري الرقمي	12 بت أو أعلى
معدل أخذ العينات	يصل إلى 10 كيلو هرتز لكل قناة

واجهة ناقل اللوحة الخلفية وتحديد الشبكة

تتصل لوحة UF C721 BE101 3BHE021889R0101 بناقلات اللوحة الخلفية للمحرك عالية السرعة لمعالجة بيانات أخذ عينات الجهد والتيار حتى 10 كيلو هرتز لكل قناة. يضمن توافق الفلاش الثابت المحافظ عليه توزيعًا متزامنًا للبيانات عبر شبكات Profinet و EtherNet/IP المحددة. يقوم المحول التناظري الرقمي ذو الـ 12 بت المدمج بتحويل التغذية الراجعة التناظرية في الوقت الفعلي إلى مقاييس رقمية دون إضافة زمن انتقال إلى حلقات تنفيذ المحرك.

تفاصيل تغليف الشحنة

1 × ABB UF C721 BE101 3BHE021889R0101 مجموعة لوحة دوائر مطلية

إطار التثبيت والأسلاك

قم بتركيب اللوحة باستخدام أجهزة التباعد الأصلية لضمان العزل الميكانيكي داخل رف المحرك.
قم بتوصيل أطراف التأريض الوظيفي (FE) بعروة التأريض الرئيسية للإطار للتخفيف من الضوضاء الكهربائية عالية التردد.
قم بتوجيه خطوط الإشارة التناظرية (+/-10 فولت و 4-20 مللي أمبير) باستخدام أزواج ملتوية محمية ومفصولة عن أسلاك محرك التيار المتردد الرئيسية.
تحقق من قطبية الإدخال وتفاوتات جهد الإمداد (+24 فولت تيار مستمر +/-10%) قبل تطبيق الطاقة الرئيسية.

الأسئلة الشائعة التقنية

س: ما هي وظيفة تحويل الإدخال الأساسية للوحة UF C721 BE101 3BHE021889R0101؟

ج: تحول اللوحة إشارات الإدخال التناظرية (+/-10 فولت و 4-20 مللي أمبير) إلى تدفقات بيانات رقمية لتنفيذها بواسطة وحدة التحكم الداخلية في المحرك.
س: ما هي قدرة معدل أخذ العينات لكل قناة إدخال تناظرية؟

ج: تقوم الأجهزة برقمنة إشارات المجال بمعدل أخذ عينات يصل إلى 10 كيلو هرتز لكل قناة بدقة 12 بت أو أعلى.
س: ما هي قيم مقاومة الإدخال لأوضاع إشارة الجهد والتيار؟

ج: يوفر وضع إدخال الجهد مقاومة تتجاوز 1 ميجا أوم، بينما يعمل وضع التيار عبر حمل إدخال ثابت يبلغ 250 أوم.
س: هل تدعم اللوحة التبديل السريع أثناء تشغيل نظام العاكس؟

ج: لا، يُحظر الاستخراج أو الإدخال الحي؛ يجب أن تكون طاقة التحكم 24 فولت تيار مستمر ورابط تيار مستمر للمحرك الرئيسي غير مزودة بالطاقة بالكامل.
س: ما هي ميزات الحماية المدمجة في مسارات اكتساب الإشارة؟

ج: تقوم دوائر مراقبة الجهد الزائد والتيار الزائد بتشغيل عزل الأعطال إذا تجاوزت مستويات الإشارة 110% إلى 120% من العتبات المقدرة.
س: ما هو أقصى استهلاك للطاقة لهذه المجموعة من لوحات الدوائر المطبوعة؟

ج: يظل إجمالي استهلاك الطاقة أقل من 15 واط بدقة عند التشغيل من جهد إمداد 24 فولت تيار مستمر اسمي.
س: هل يتم تطبيق طلاءات واقية متوافقة على هذه المجموعة من الدوائر المطبوعة؟

ج: نعم، تتميز اللوحة بطلاء واقي متوافق (ADCVI-Board Coat) لمقاومة التلوث البيئي في حاويات المحركات القاسية.
س: هل يمكن استخدام رقم الجزء هذا بالضبط مباشرة في وحدات محرك MEGASTAR W؟

ج: لا، لا يمكن استخدام هذا الإصدار الفرعي لـ MEGASTAR W؛ مطلوب تجميعات بديلة محددة (3BHE021889R9101 أو 3BHE021889R9102).
