TK801V012 ABB كابل تمديد ناقل الوحدات

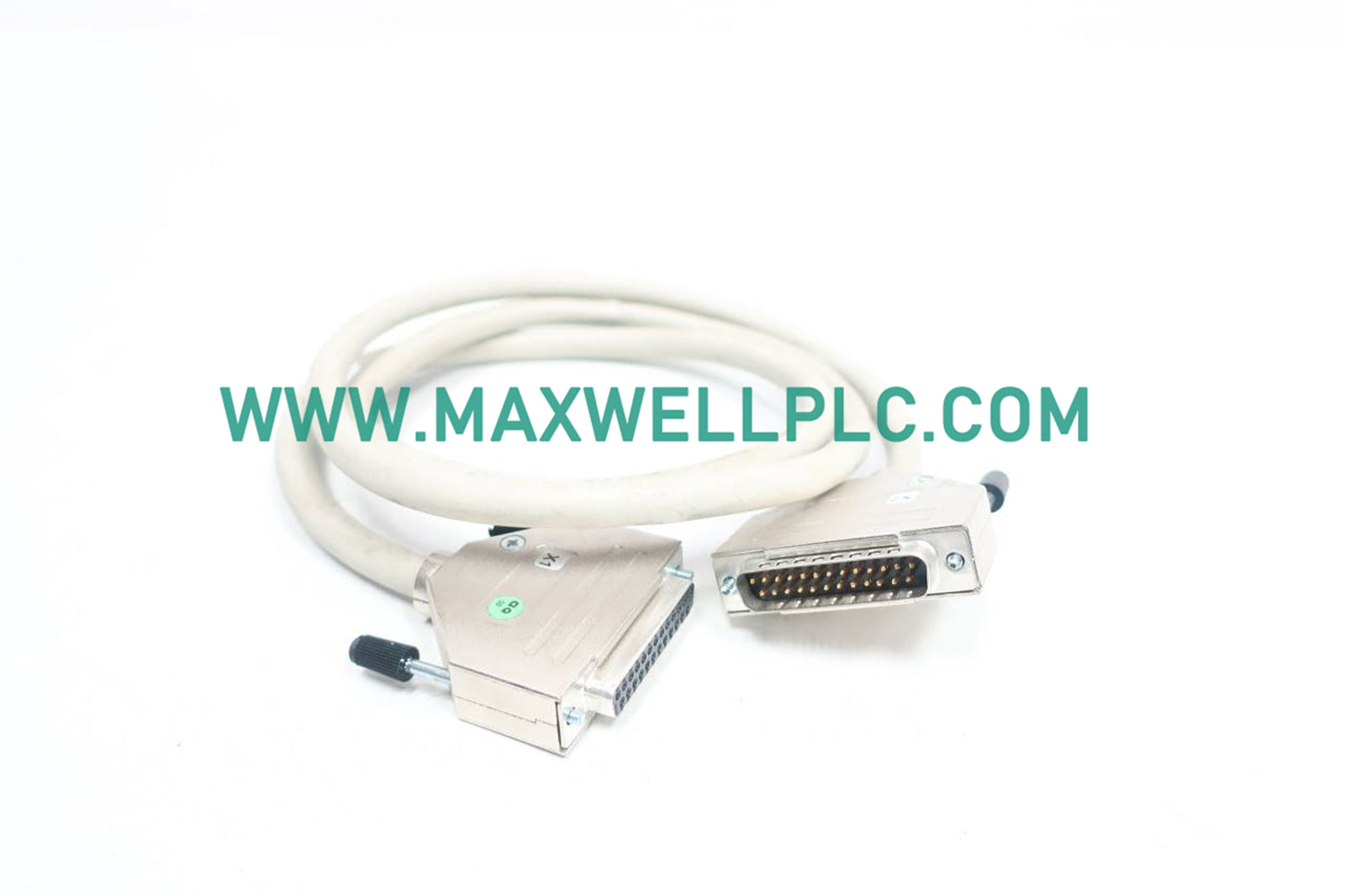

كابل نحاسي محمي لتمديد وحدة الدخل/الخرج TK801V012 3BSC950089R3 ABB S800

ABB

كابل نحاسي محمي لتمديد وحدة الدخل/الخرج TK801V012 3BSC950089R3 ABB S800

SKU: TK801V012 3BSC950089R3

متوفر في المخزون

الأبعاد: 20.3 × 5.1 × 20.3 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أيه بي بي, قواعد وكابلات وملحقات ABB, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : ABB S800 I/O Systems, Advant Controller Series, Extension Cables, MasterPiece Platforms, S800 I/O

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

مصمم لربط أجزاء وحدة ModuleBus الكهربائية عبر طبقات منفصلة من قضبان DIN داخل خزائن التحكم ABB S800، يقوم ABB TK801V012 (كابل التمديد المحمي Modulebus 3BSC950089R3) بتنفيذ إرسال إشارة تسلسلي عالي التكامل بين وحدات العقدة.

تحديد ومقاييس الإصدار

تسمية النموذج: TK801V012
رمز مادة المنتج: 3BSC950089R3
بنية الكابل: وصلة تمديد ModuleBus محمية بطول 1.2 متر
توافق المنصة: سلسلة ABB S800 للإدخال/الإخراج الموزع

المعلمات الفنية للأجهزة

معامل الحقل	القيمة التشغيلية
المرجع النموذجي	TK801V012
المصنع	ABB
رقم الطلب	3BSC950089R3
بلد التصنيع	السويد
كتلة الوحدة	0.3 كجم
أبعاد الشحن	20.3 × 5.1 × 20.3 سم
حدود التشغيل الحرارية	-20 درجة مئوية إلى +70 درجة مئوية
نطاق درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
فقدان الطاقة في الحالة الثابتة	0 واط (مكون سلبي)
الطول الفعلي	1.2 م
أقصى معدل بيانات	10 ميجابت في الثانية

تبادل بيانات النظام وسلوك الناقل

وصلة التوسع: يتصل مباشرة بوحدات الواجهة TB805 و TB845 و TB806 و TB846 لتوسيع نطاق ModuleBus الكهربائي عبر تخطيطات اللوحات متعددة الطبقات.
أداء النطاق الترددي: يحافظ على إنتاجية بيانات عالية السرعة تصل إلى 10 ميجابت في الثانية دون التسبب في تلف الإطارات أو انحراف التوقيت عبر المسار التسلسلي.
الشفافية: يعمل كوسيط طبقة مادية، ولا يتطلب أي تكوين للبرامج، أو تخصيص عناوين العقد، أو وميض للبرامج الثابتة.
حماية الإشارة: يشتمل على غطاء مستمر من الرقائق المعدنية والضفائر لقمع التداخل الكهرومغناطيسي (EMI) الناتج عن محركات الطاقة القريبة.

تكوين الشحن

1 × كابل التمديد المحمي Modulebus TK801V012 3BSC950089R3
غلاف تغليف المصنع الواقي

قواعد تحديد المواقع والتوجيه الميكانيكي

قيود نصف قطر الانحناء: احترم الحد الأدنى المسموح به لنصف قطر انحناء الغلاف المحمي أثناء التثبيت لمنع كسر الموصل الداخلي وعدم تطابق الممانعة.
تثبيت الموصل: قم بربط براغي التثبيت بإحكام على منافذ الواجهة D-sub أو الواجهة الخاصة المطابقة للقضاء على الانقطاعات المتقطعة الناتجة عن اهتزاز الخزانة.
مسار التأريض: تأكد من أن أغطية الموصلات المعدنية تُنشئ تلامسًا 360 درجة مع أرضية اللوحة الهيكلية للحفاظ على رفض الضوضاء عالي التردد.
الفصل عن الطاقة: قم بتوجيه سلك التمديد عبر ممرات الأسلاك ذات الجهد المنخفض المخصصة، مع إبقائه معزولًا فيزيائيًا عن مغذيات التيار المتردد عالية الجهد وموصلات المحرك.

الاستفسار الفني واستكشاف الأخطاء وإصلاحها

ما هو الطول الكلي لتجميع الكابل TK801V012؟

يتميز الكابل بطول فيزيائي ثابت يبلغ 1.2 متر.
ما هي وحدات الطرف التي تعمل جنبًا إلى جنب مع خط التمديد هذا؟

يستخدم بالاقتران مع وحدات التوسع TB805 و TB845 و TB806 و TB846.
هل يمكن لهذا الكابل أن يمتد عبر قضبان DIN متعددة؟

نعم، الغرض الهندسي الأساسي منه هو ربط وحدات الإدخال/الإخراج الموجودة على طبقات منفصلة من قضبان DIN داخل العلبة.
ما هي سرعة الاتصال المدعومة عبر الوصلة؟

يدعم التجميع سرعات نقل البيانات حتى 10 ميجابت في الثانية.
هل يتطلب المكون طاقة حلقية خارجية؟

لا، إنه يعمل بالكامل كوصلة نحاسية سلبية.
ما هي حدود درجة الحرارة البيئية لتشغيل المعدات؟

يعمل الكابل بشكل موثوق من -20 درجة مئوية إلى +70 درجة مئوية.
ما هي معلمات الحجم المادي والوزن التي تؤثر على تخطيط الشحن؟

تزن الوحدة 0.3 كجم وتُشحن في عبوة أبعادها 20.3 × 5.1 × 20.3 سم.
كيف يجب تأريض الدرع أثناء الإعداد؟

يجب ربط أغلفة الموصلات بإحكام بهيكل الأرضية للحفاظ على كفاءة قمع الضوضاء.
