ورقة بيانات كابل تمديد TK801V003 ABB ModuleBus

ABB

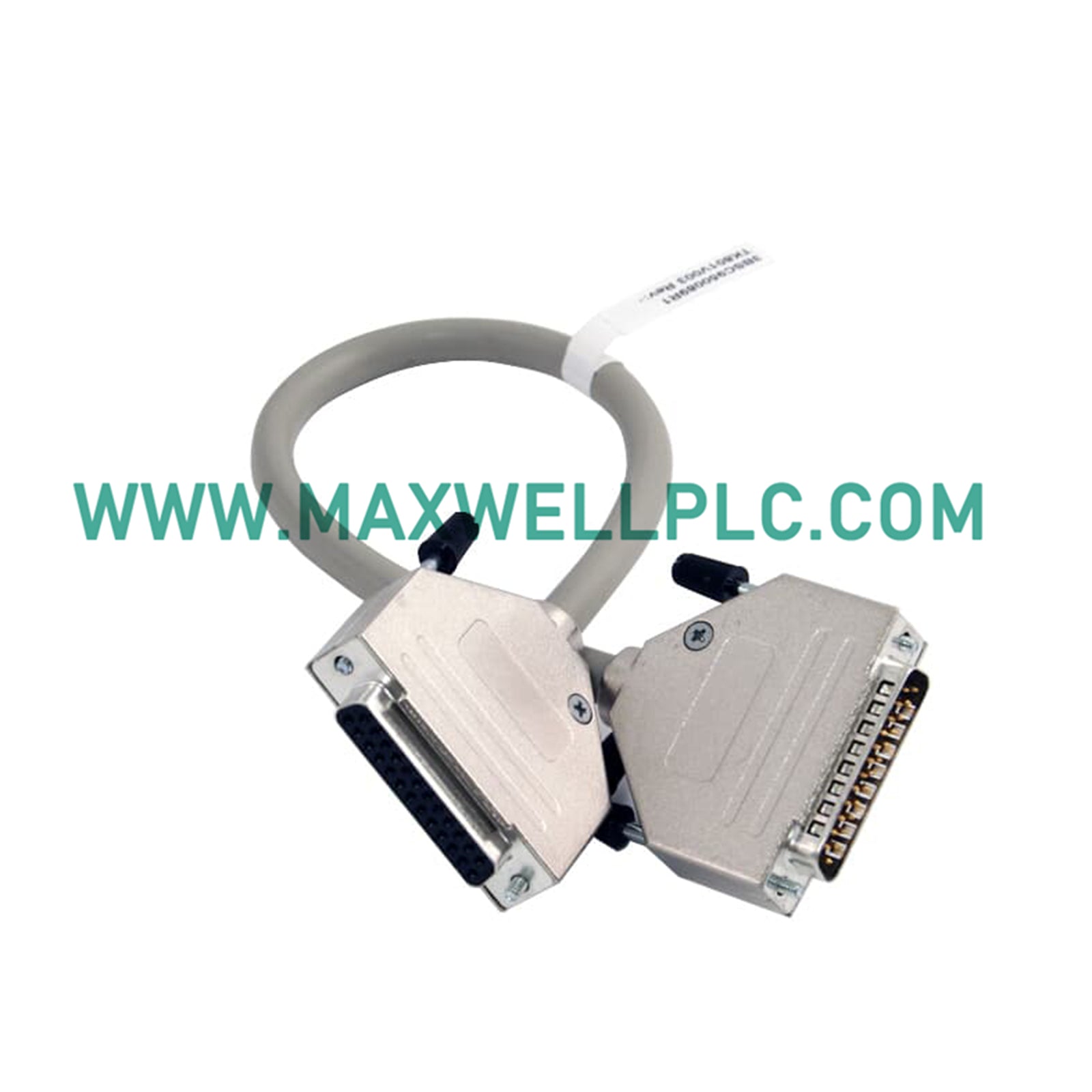

كابل توسيع ناقل الوحدة TK801V003 3BSC950089R1 ABB S800 I/O

SKU: TK801V003 3BSC950089R1

متوفر في المخزون

الأبعاد: 15.2 × 7.6 × 12.7 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أيه بي بي, قواعد وكابلات وملحقات ABB, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : ABB S800 I/O Systems, Advant Controller Series, Extension Cables, MasterPiece Platforms, S800 I/O

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين كابل ABB TK801V003 (كابل تمديد ModuleBus 3BSC950089R1) لنقل البيانات عبر أجزاء ModuleBus الكهربائية الممتدة في منصات S800 I/O، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك رقم الجزء ومصفوفة التكوين

تعيين النموذج الأساسي: TK801V003
رقم جزء الكتالوج الكامل: 3BSC950089R1
هندسة الموصل: D-SUB 25 سن (ذكر إلى أنثى)، محمي
طول الكابل: 0.3 متر

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	TK801V003
العلامة التجارية	ABB
رقم الجزء	3BSC950089R1
المنشأ	السويد
الوزن	0.1 كجم
أبعاد الشحن	15.2 × 7.6 × 12.7 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
دعم معدل البيانات	حتى 10 ميجابت في الثانية
استهلاك الطاقة	غير قابل للتطبيق (مكون كابل سلبي)
طول الكابل	0.3 متر
الواجهة الميكانيكية	نظام S800 مركب على سكة DIN

هندسة تكامل PLC و DCS

سرعة اتصال ناقل اللوحة الخلفية: يعمل عبر ModuleBus الكهربائي S800 الذي يدعم معدلات نقل بيانات عالية السرعة تصل إلى 10 ميجابت في الثانية دون تدهور الاتصال.
قابلية توسيع كثافة الإدخال/الإخراج: تمكن من تمديد خطوط ModuleBus لتوصيل وحدات الإدخال/الإخراج الموزعة عبر عدة قضبان DIN منفصلة داخل نفس الخزانة أو الضمادات المجاورة.
توافق فلاش البرامج الثابتة: وسائط مادية تمريرية شفافة لا تتطلب أي طبقات تكوين برامج أو برامج ثابتة نشطة.
حتمية الشبكة: يحافظ على حلقات اتصال حتمية عند إقرانها بوحدات الواجهة TB805 أو TB845 أو TB806 أو TB846.

معلومات الطلب

1 × كابل تمديد ModuleBus TK801V003 3BSC950089R1
أطراف موصل D-SUB 25 ذكر وأنثى مدمجة

إرشادات التثبيت الميداني

توجيه سكة DIN والموصل: قم بتوجيه الكابل المحمي بطول 0.3 متر بعناية بين أقسام سكة DIN المتجاورة، مع ضمان تطبيق تخفيف الإجهاد لتجنب إجهاد موصلات D-SUB 25.
التدريع والتأريض: تأكد من أن كلتا أغطية D-SUB المعدنية تتصل بشكل صلب 360 درجة بنقاط مرجعية أرضية للحفاظ على كبت التداخل الكهرومغناطيسي (EMI).
قيود نصف قطر الانحناء: حافظ على نصف قطر انحناء أدنى يتوافق مع كابلات البيانات الصناعية المحمية لمنع كسر الموصل الداخلي أو عدم تطابق المعاوقة.
التحقق من التزاوج: أحكم ربط براغي الإبهام الخاصة بالموصل بقوة على كلا الطرفين الذكر والأنثى لمنع انقطاع الإشارة المتقطع الناتج عن الاهتزاز الصناعي.

الأسئلة المتكررة

ما هو الطول الدقيق لكابل التمديد TK801V003؟

يتميز الكابل بطول مادي ثابت يبلغ 0.3 متر، ومصمم لربط المستويات القريبة من سكة DIN.
ما هي وحدات الواجهة المتوافقة مع هذا الكابل؟

يتم استخدامه جنبًا إلى جنب مع وحدات الإنهاء والتوسع TB805 و TB845 و TB806 و TB846 في أنظمة S800.
ما نوع الموصلات المجهزة على طرفي الكابل؟

يتضمن التجميع موصلات D-SUB 25 محمية مكونة بواجهات ذكر وأنثى.
ما هو أقصى معدل بيانات مدعوم عبر تمديد ModuleBus هذا؟

يدعم الكابل معدلات اتصال بيانات تسلسلية عالية السرعة تصل إلى 10 ميجابت في الثانية عبر الناقل الكهربائي.
هل يتطلب هذا الكابل مصدر طاقة خارجيًا؟

لا، إنه كابل تمديد إشارة محمي سلبي ولا يستهلك طاقة كهربائية نشطة.
ما هو نطاق درجة حرارة التشغيل لهذا الجهاز؟

تم تصنيف الكابل للعمل بشكل موثوق في بيئات تتراوح من -20 درجة مئوية إلى +70 درجة مئوية.
ما هي الأبعاد اللوجستية ومواصفات الوزن؟

يبلغ قياس عبوة الشحن المقدرة 15.2 × 7.6 × 12.7 سم بوزن صافي للمنتج يبلغ 0.1 كجم.
هل يمكن استخدام هذا الكابل لربط وحدات الإدخال/الإخراج على قضبان DIN مختلفة؟

نعم، غرضه الأساسي هو السماح باتصال ModuleBus الكهربائي بين وحدات الإدخال/الإخراج المثبتة على قضبان DIN منفصلة.
