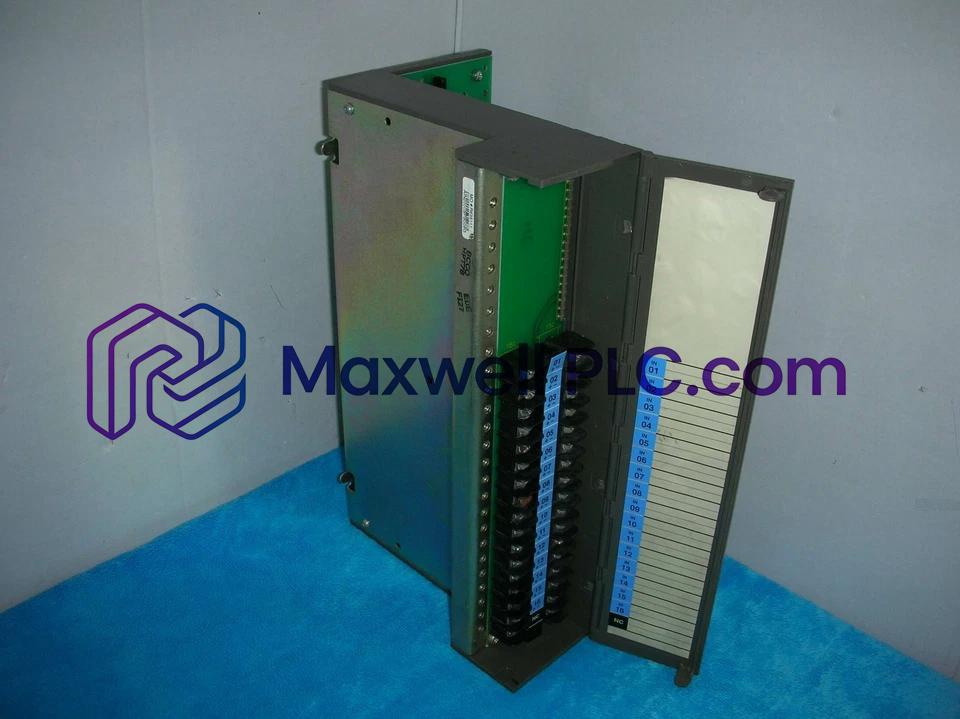

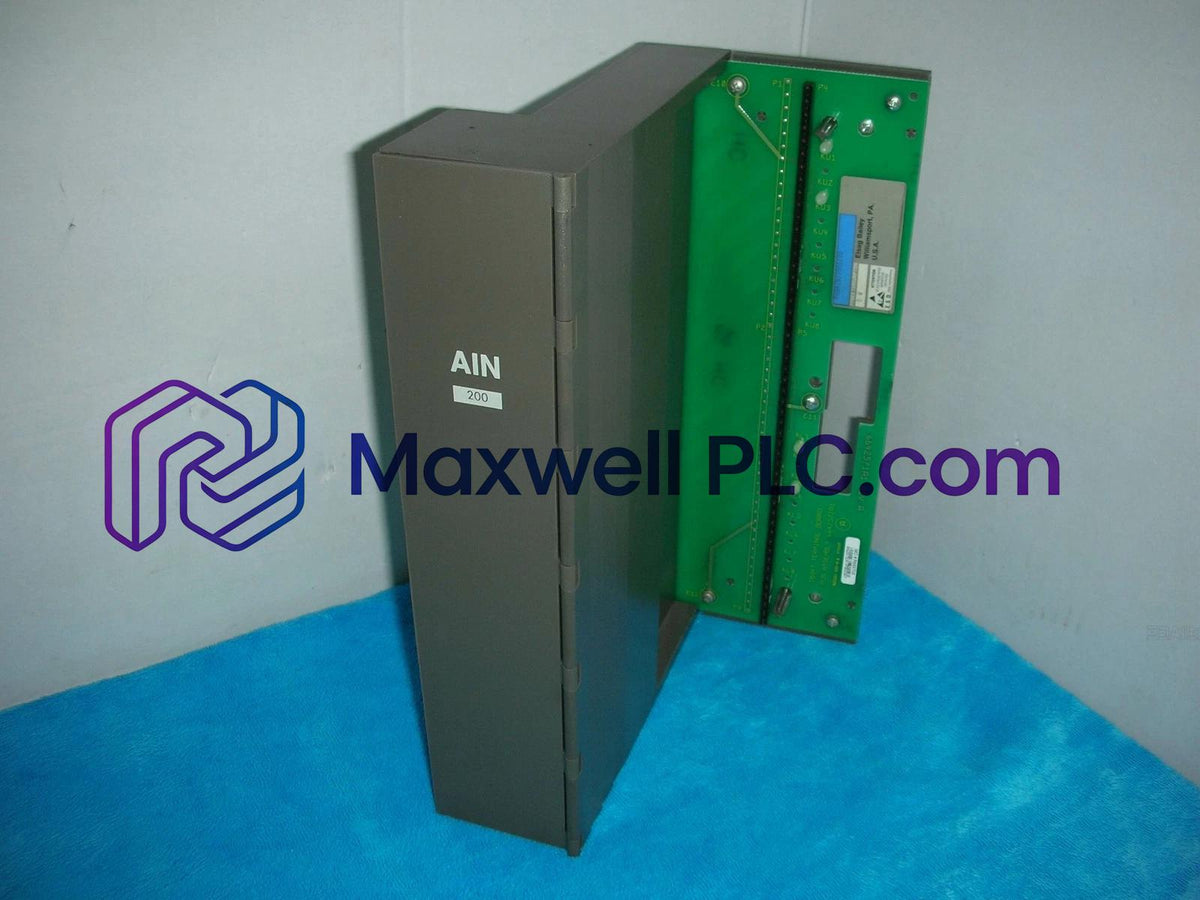

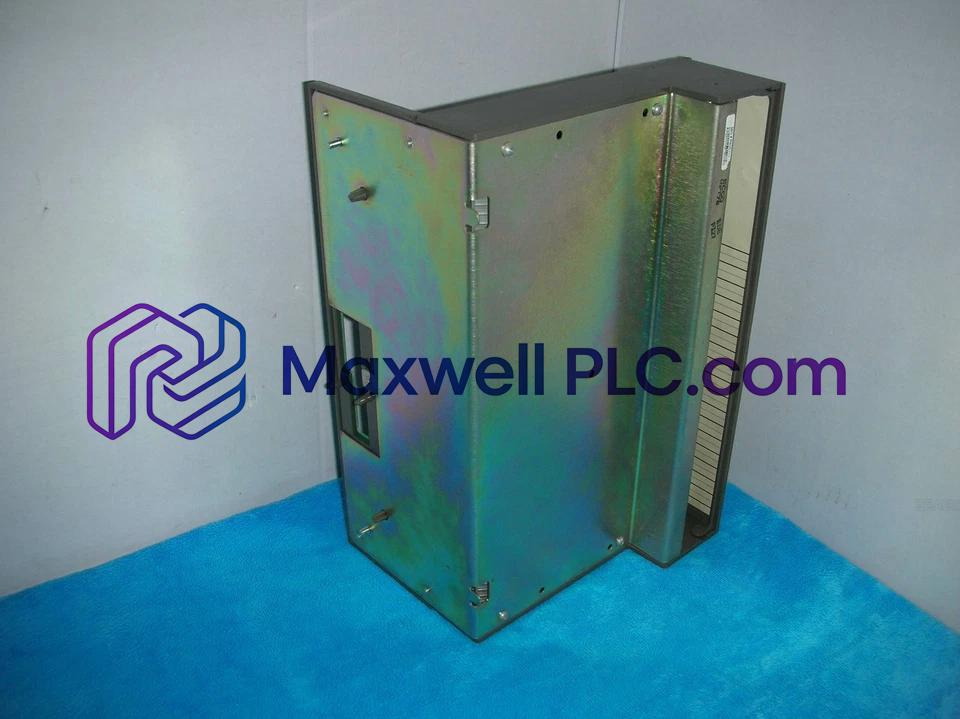

تعمل وحدة ABB PHBAIN2000S100، والتي تُصنف أيضاً كقاعدة دخل تناظري AIN 200، كمكون أجهزة مخصص لجمع الإشارات التناظرية لـ 8 قنوات ضمن شبكات الإدخال/الإخراج Infi 90 وHarmony Block.

مراجعة الأجهزة وهيكل الطراز

• PHBAIN2000S100: قاعدة طرفية للمراجعة الأولية تدعم ما يصل إلى 8 حلقات دخل تناظري.
• PHBAIN2000S200: طراز أجهزة ثانوي مع مسارات توجيه معدلة للوحة الدائرة الخلفية.
• AIN 200 Base Standard: تسمية عامة لقطع الغيار لوحدات واجهة الأطراف الميدانية.

المواصفات التقنية البارامترية

تكامل ناقل لوحة الدائرة الخلفية للشبكة الحتمية

تحافظ PHBAIN2000S100 على سرعة اتصال عالية لناقل لوحة الدائرة الخلفية عبر عقد إدخال/إخراج Harmony Block المتصلة. يعمل دمج عزل كهربائي بقدرة 2.3 كيلوفولت تيار متردد على حماية منطق المعالجة الداخلي ضد الضوضاء ذات النمط المشترك على حلقات الدخل التناظري الثمانية. تعمل مقاومة التلامس المنخفضة (<= 3 مللي أوم) على تقليل تباينات هبوط الجهد عبر أسطح تلامس الأطراف اللولبية، مما يحافظ على دقة نقل بيانات القياس التناظرية إلى وحدات تحكم DCS النشطة.

نطاق حزمة التسليم

• 1 × مجموعة قاعدة الدخل التناظري ABB PHBAIN2000S100
• 1 × طقم كتلة موصل الأطراف

استراتيجية التوصيل وإرشادات تركيب الخزانة

• شد براغي الأطراف: اربط براغي الأطراف الميدانية بعزم دوران أقصى يبلغ 0.6 نيوتن متر لتجنب تلف الإطار.
• تأريض درع الكابل: قم بتأريض دروع كابلات الأجهزة عند عروة تأريض إطار القاعدة للحفاظ على قمع الضوضاء عبر قنوات الدخل.
• فصل الإشارة: قم بتوجيه كابلات الدخل التناظري منخفضة المستوى في مجاري أسلاك مخصصة بعيداً عن قنوات طاقة التيار المتردد بمسافة لا تقل عن 300 مم.
• خلوص السلامة العازل للكهرباء: تأكد من أن عزل الأسلاك الميدانية يحافظ على مواصفات تصنيف مستمر لا تقل عن 300 فولت تيار متردد.

أسئلة مكررة

• ما الذي يسبب انحراف قياس القناة في قاعدة الدخل التناظري PHBAIN2000S100؟

  الأكسدة أو توصيلات الأسلاك المفكوكة التي تسبب تجاوز مقاومة التلامس الأولية لـ 3 مللي أوم ستؤدي إلى أخطاء في هبوط الجهد عبر حلقة الدخل.

• هل يمكن لقاعدة AIN 200 التعامل مع طفرات الجهد على خطوط إشارة الدخل؟

  نعم، تتميز بنية القاعدة الطرفية بعزل كهربائي بقدرة 2.3 كيلوفولت تيار متردد، مما يحمي منطق لوحة الدائرة الخلفية من طفرات الجهد العالي العابرة.

• هل يُسمح بالتبديل السريع (Hot-swapping) لوحدات معالجة الدخل على قاعدة التثبيت هذه؟

  يمكن تبديل الوحدات بسرعة إذا كان نظام البرنامج الثابت يدعم الإدخال المباشر، بشرط أن تكون حلقات طاقة الدخل الميدانية مقموعة مؤقتاً أو محمية بصمامات.

• ما هو حد التيار المطبق على براغي الأطراف الفردية في كتلة القاعدة؟

  تم تصنيف كل نقطة طرفية مادية على قاعدة PHBAIN2000S100 لتحمل ما يصل إلى 10 أمبير بشكل مستمر دون حدوث انهيار حراري.

• كيف تؤثر الرطوبة العالية على عزل الإشارة عبر القنوات المجاورة؟

  يؤدي التشغيل فوق رطوبة 95% بدون تكثيف إلى تدهور مقاومة التتبع عبر لوحة الأطراف، مما يزيد من التداخل بين القنوات.

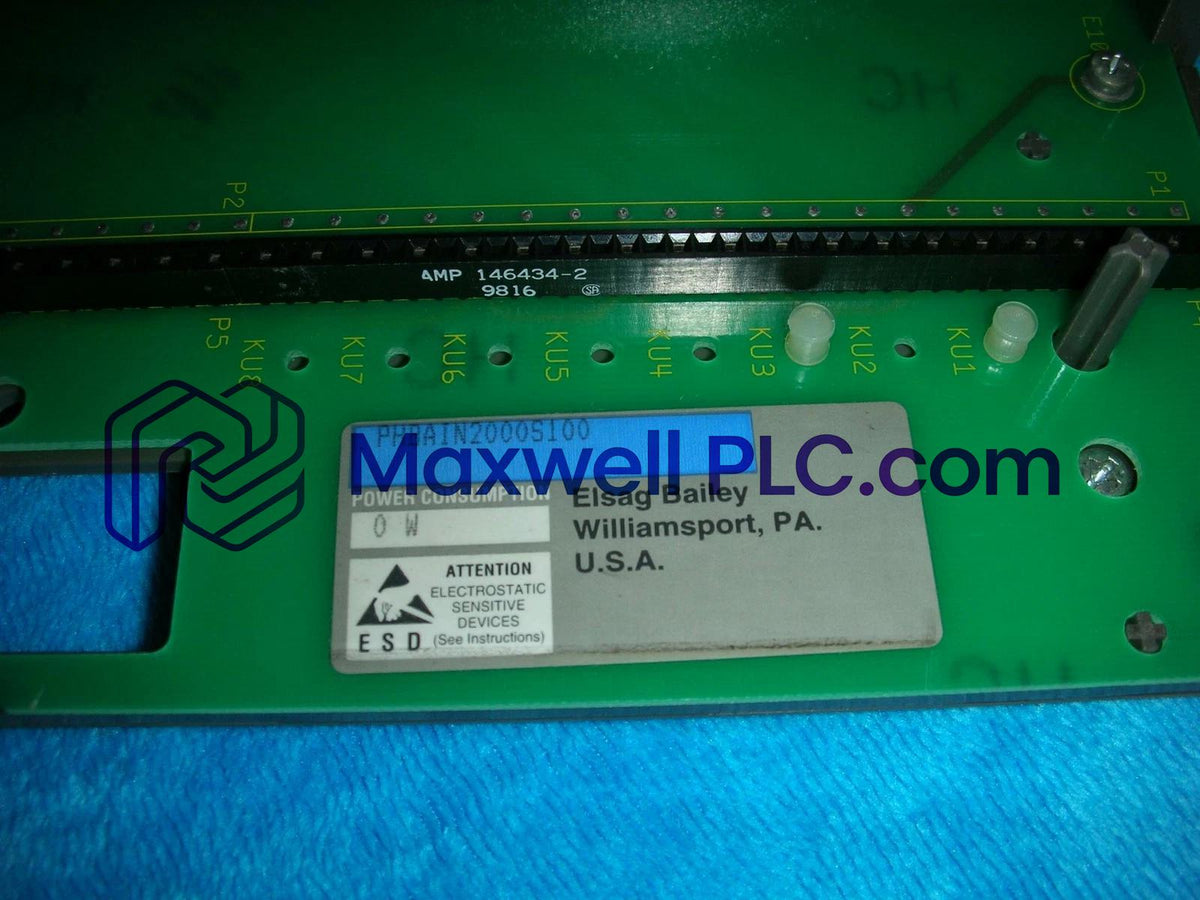

• هل تسحب قاعدة PHBAIN2000S100 تيار التشغيل مباشرة من لوحة الدائرة الخلفية؟

  لا، تعمل الوحدة كواجهة طرفية مادية خاملة مع استهلاك مهمل للطاقة على لوحة اتصالات الدائرة الخلفية.

• هل جميع قنوات الدخل التناظري الثمانية معزولة جلفانياً عن بعضها البعض على القاعدة؟

  تشترك القنوات في نظام تأريض قاعدي موحد؛ يتم توفير عزل أولي قدره 2.3 كيلوفولت تيار متردد بين الأسلاك الميدانية ومنطق لوحة الدائرة الخلفية.

• ما هو نطاق حجم الأسلاك الذي تدعمه كتل الأطراف اللولبية؟

  تستوعب مجموعات الأطراف أحجام أسلاك ميدانية تتراوح من 12 AWG إلى 22 AWG من الموصلات النحاسية الصلبة أو المجدولة.
