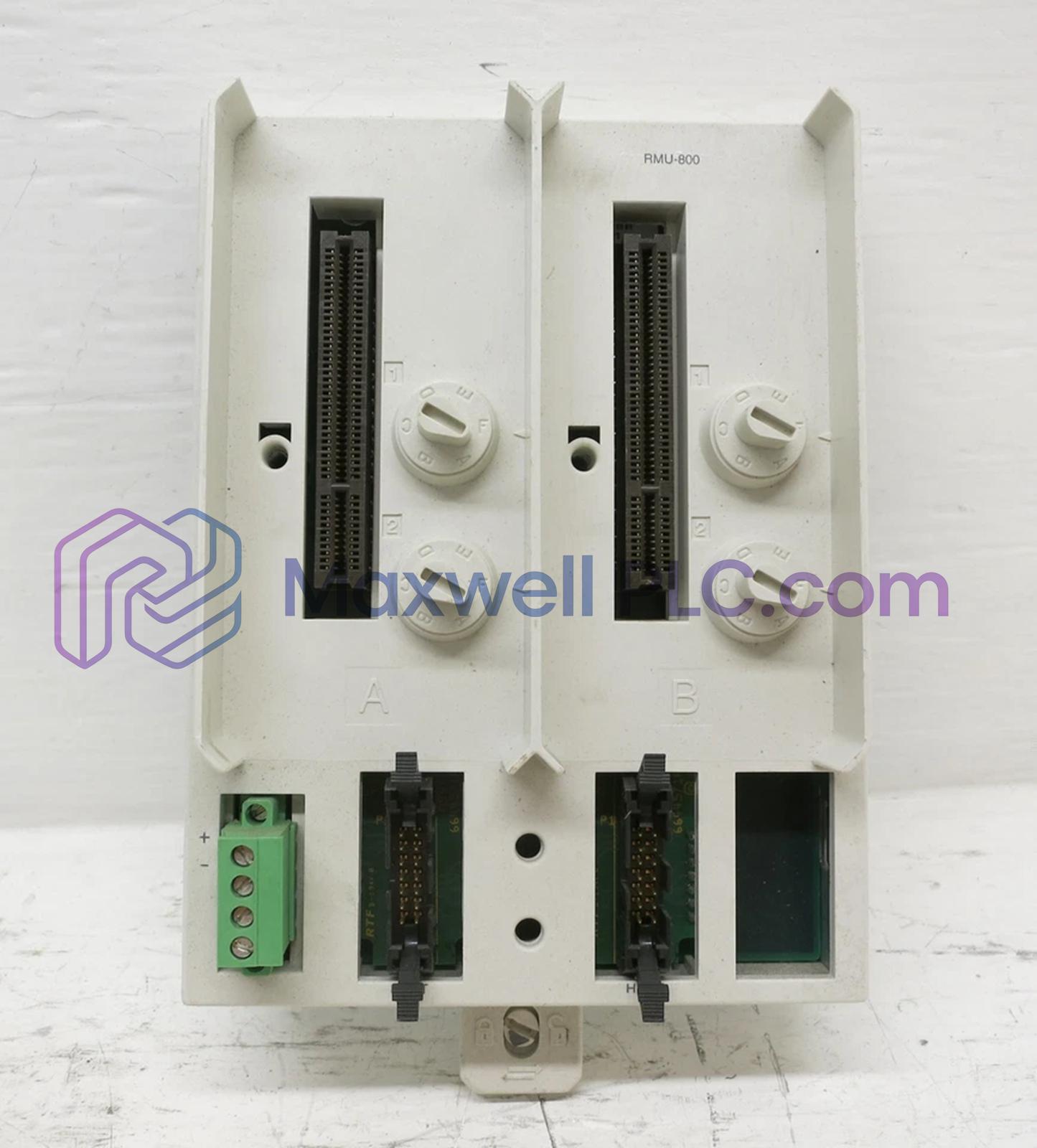

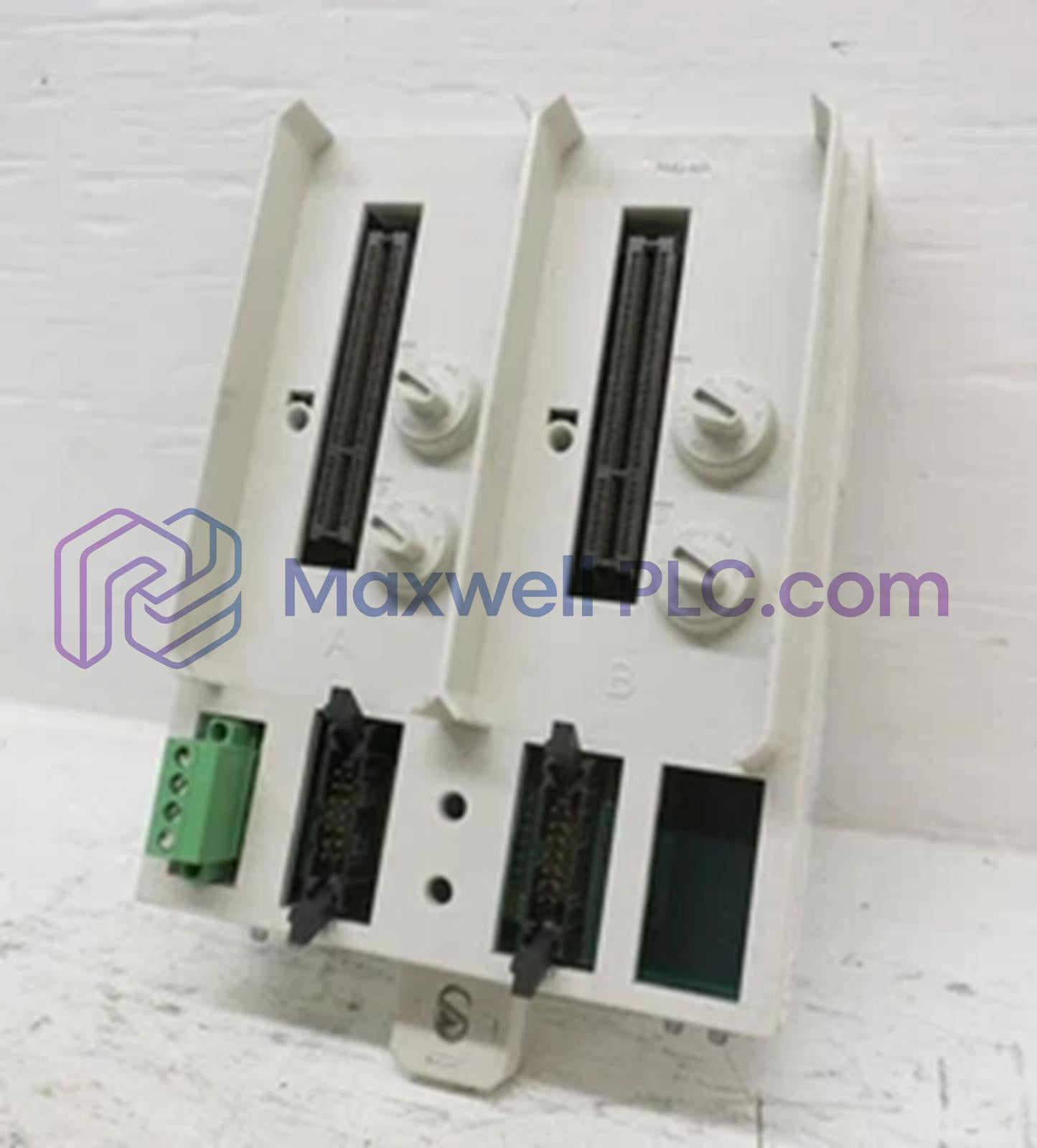

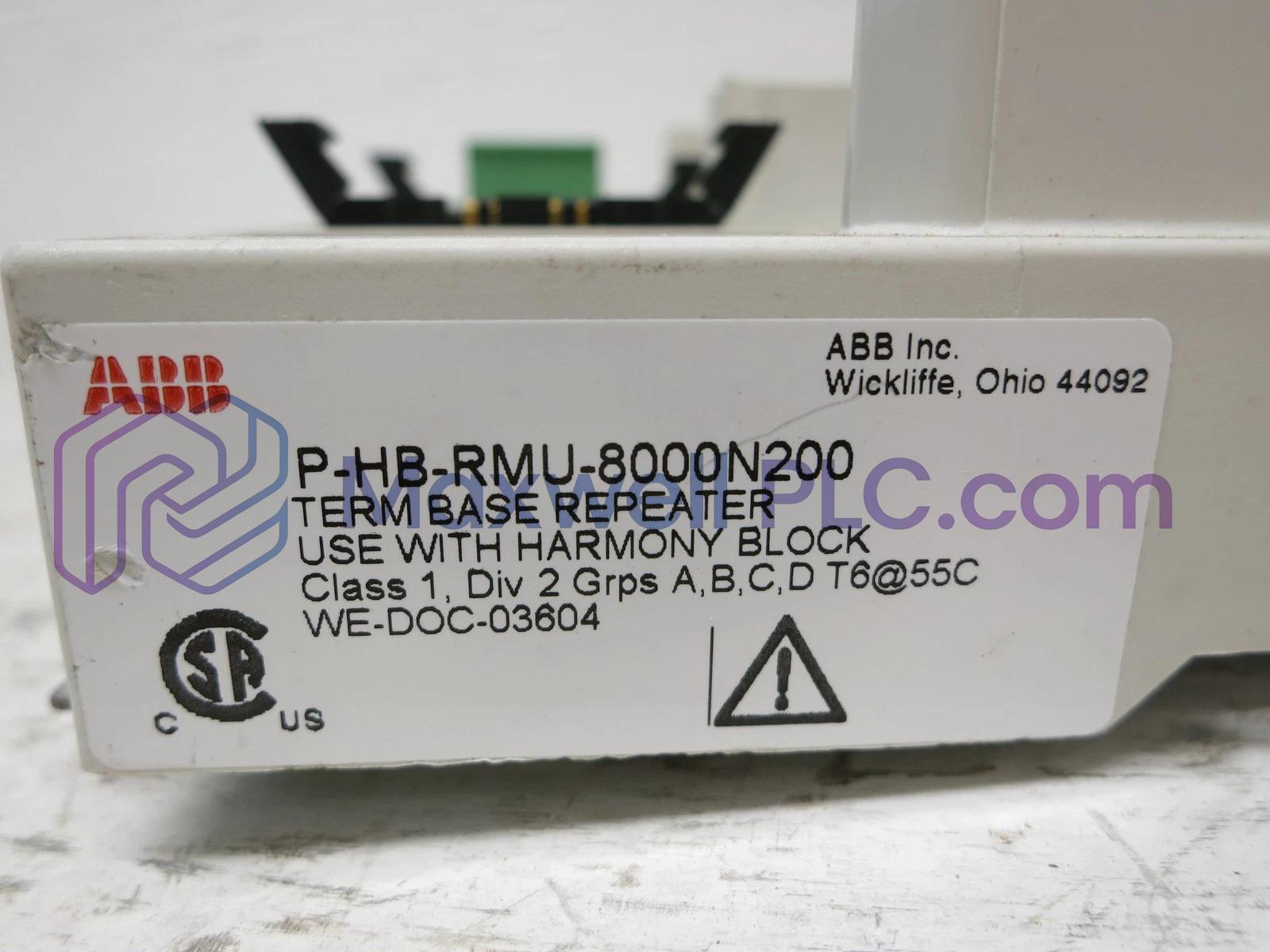

يعمل ABB P-HB-RMU-8000N200، والمفهرس أيضًا باسم مكرر القاعدة الطرفية P-HB-RMU-8000N200، كمكون مادي مخصص لتضخيم الإشارة وتوسيع الناقل داخل أنظمة Bailey Infi 90 وHarmony I/O.

تكوين الوحدة وتصنيفها

• P-HB: اسم سلسلة لوحة تناغم العمليات للتركيب الأساسي المعياري.

• RMU: اسم الأجهزة الوظيفية لوحدة تركيب المكرر.

• 8000N200: نوع المنتج الذي يحدد توزيع واجهة H-Net ذات 9 سنون من النوع D-sub وتخطيط القاعدة.

المواصفات الفنية والحدود التشغيلية

هندسة الاتصالات وتكامل إشارة الناقل

يدير مكرر القاعدة الطرفية تهيئة الإشارة لمنع التوهين عبر قطاعات H-Net الممتدة. من خلال تثبيت سرعة اتصال ناقل اللوحة الخلفية عبر مسافات طويلة، تضمن الوحدة تنفيذ البيانات بشكل حتمي دون إدخال أخطاء في الإطارات. يدعم تصميمها الهيكلي توسيع كثافة الإدخال/الإخراج في جميع أنحاء العبوات المحلية والبعيدة مع الحفاظ على توافق ذاكرة الفلاش للبرامج الثابتة عبر عقد التحكم المتصلة.

تفاصيل استيفاء الحزمة

• وحدة مكرر القاعدة الطرفية 1 x ABB P-HB-RMU-8000N200

• 1 x ورقة دليل إدخال التركيب المادي

بروتوكول التثبيت والتأريض الميداني

• ثبّت الوحدة الأساسية على سكة DIN قياسية مقاس 35 مم حتى يتم قفل مشبك التثبيت الميكانيكي.

• وصل أسلاك إمداد حلقة 24 فولت تيار مستمر بأطراف الطاقة المسمى، مع التحقق من أن الجهد يقع ضمن تفاوتات +/-10%.

• قم بمحاذاة موصل D-sub الذكر ذو 9 سنون مع منفذ واجهة H-Net الوارد وشد براغي التثبيت.

• وصل سلك ناقل التأريض مباشرة إلى إطار الهيكل للحفاظ على توافق عزل H-Net إلى الأرض بمقدار 500 فولت تيار متردد.

الأسئلة الشائعة حول المرجع الفني للأجهزة

• ما هي واجهة الموصل المستخدمة لاتصال إدخال H-Net؟

  يستخدم اتصال H-Net الوارد موصل D-sub ذكر مدمج ذو 9 سنون مصنف لعزل جلفاني 250 فولت.

• ما هي حدود جهد الإمداد المطلوبة للتشغيل الصحيح؟

  تتطلب الوحدة مصدر طاقة حلقة اسمي 24 فولت تيار مستمر يعمل بدقة ضمن نافذة تحمل جهد +/-10%.

• ما هو تصنيف العزل الجلفاني المقدم بين H-Net والأرض؟

  تحافظ الأجهزة على تصنيف انهيار عزل يبلغ 500 فولت تيار متردد يقاس بين خطوط اتصال H-Net والأرض.

• ما هي طريقة التركيب المدعومة بواسطة الغلاف المادي؟

  تم بناء الهيكل الأساسي للتركيب المباشر بالكبس على سكة DIN قياسية مقاس 35 مم داخل العبوات الميدانية.

• ما هو نطاق درجة الحرارة المحيطة المسموح به للتشغيل المستمر؟

  تم تصنيف المكونات المادية للتشغيل المستمر عبر نطاق درجة حرارة محيطة من -40 إلى +70 درجة مئوية.

• هل تتطلب الوحدة تحميل برامج تشغيل أو إعداد معلمات يدويًا؟

  لا، كوحدة أساسية مكررة للطبقة المادية، تعمل الأجهزة بشفافية دون الحاجة إلى تكوين برامجي.

• كيف يجب إنهاء دروع كابلات الاتصال على القاعدة؟

  يجب تثبيت دروع الكابلات بإحكام على عروة التأريض لتوجيه الضوضاء عالية التردد مباشرة إلى تأريض اللوحة.

• هل يمكن للوحدة العمل في بيئات ميدانية عالية الرطوبة؟

  نعم، تعمل الوحدة في ظروف رطوبة نسبية غير مكثفة تتراوح من 5 إلى 95% رطوبة نسبية.
