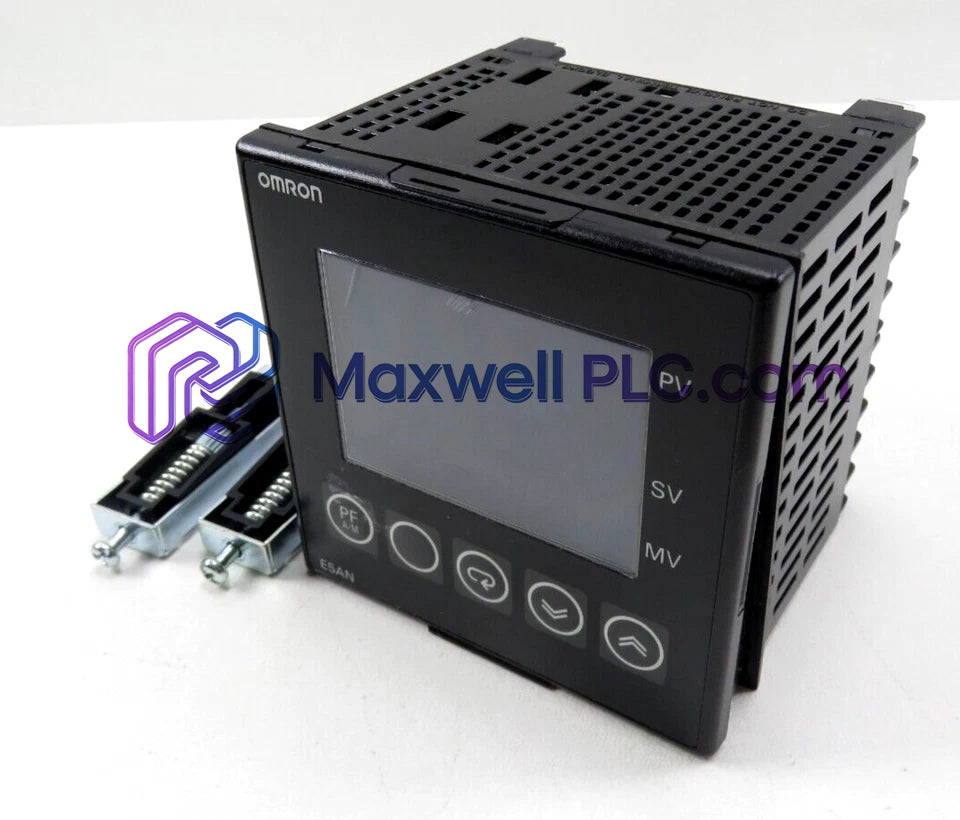

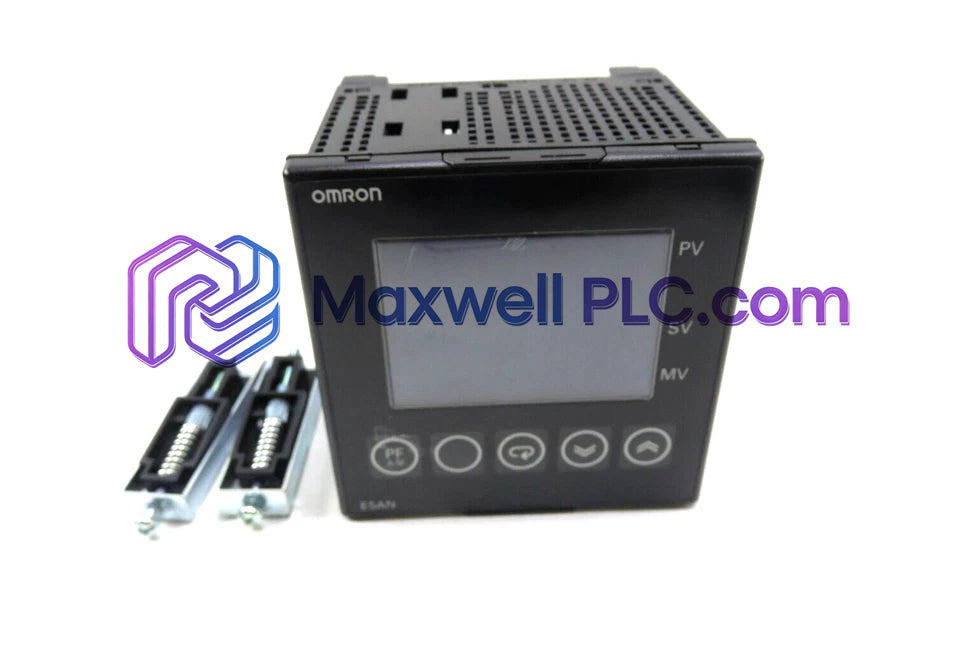

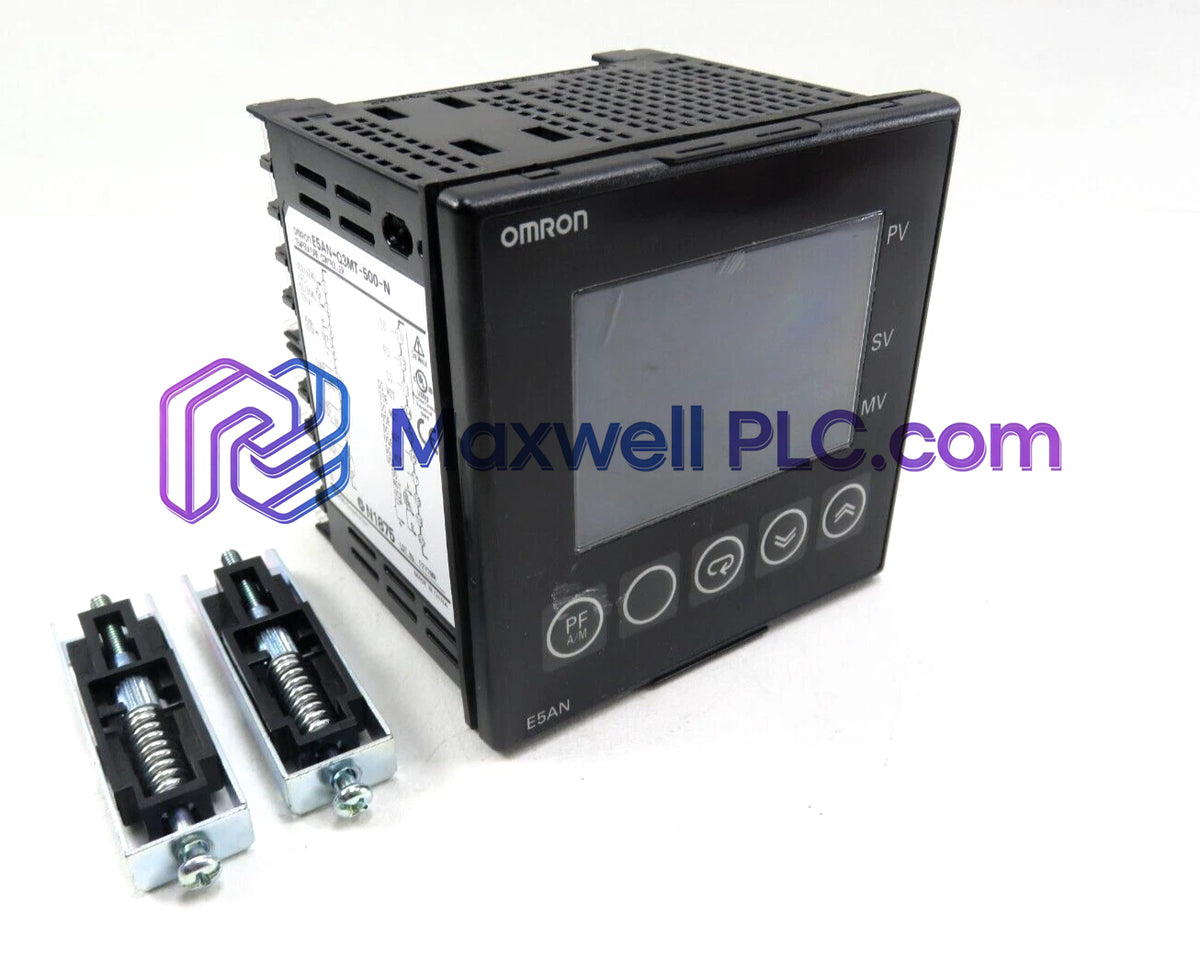

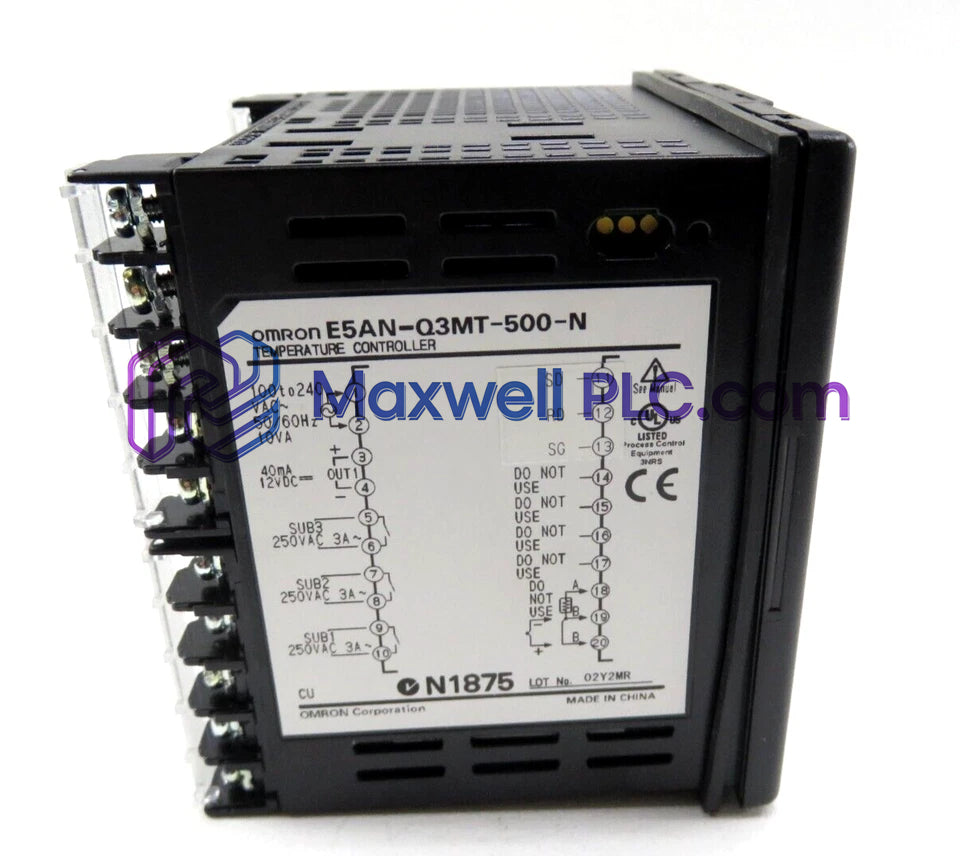

يعمل جهاز Omron E5AN-Q3MT-500-N، المُدرج أيضاً في الكتالوج باسم وحدة التحكم في درجة الحرارة E5AN، كمكون مادي مخصص لتنظيم قيادة مرحلات الحالة الصلبة (SSR) بشكل مباشر والتحكم في العمليات ذات الحلقة المغلقة داخل أنظمة أتمتة العمليات.

هوية الطراز وتصنيفاته

• معرف القاعدة E5AN: مقاس الهيكل القياسي 1/4 DIN بأبعاد 96 × 96 × 78 مم (العرض × الارتفاع × العمق).
• مخرج التحكم Q: مخرج جهد (12 فولت تيار مستمر) تم تحسينه خصيصاً لتشغيل مفاتيح SSR الخارجية.
• 3 مخارج مساعدة: ثلاثة مخارج إنذار/مرحلات مستقلة مدمجة في منطق الهيكل الرئيسي.
• فتحة بطاقة الخيارات M: فتحة معيارية لمدخلات الأحداث الاختيارية، أو مخارج النقل، أو لوحات اتصال RS-485.
• دخل المستشعر T: دخل عالمي متعدد يدعم المزدوجات الحرارية، ومستشعرات الحرارة المقاومة (RTDs)، والإشارات التناظرية الخطية.
• غطاء الأطراف 500: مواصفات كتلة الأطراف مجهزة بأغطية واقية آمنة للأصابع.
• مراجعة N: بنية البرامج الثابتة الداخلية المحدثة وتخطيط شاشة LED عالي الوضوح.

المواصفات الفنية للجهاز

تنفيذ التحكم الحتمي وبنية البرامج الثابتة

يدمج جهاز E5AN-Q3MT-500-N منطق PID المتقدم مع توافق تحديث البرامج الثابتة للقضاء على تجاوز النطاق (overshoot) أثناء التغيرات الحرارية السريعة. تقوم المعالجة الداخلية بتحديث حالات مخرج القيادة بسرعات تنفيذ عالية مع الحفاظ على مقياس كثافة الإدخال/الإخراج الحتمي عبر حلقات التسخين المستقلة أو شبكات وحدة التحكم المنطقي القابل للبرمجة (PLC) متعددة المناطق. تمنع مناعة الضوضاء العالية حدوث ارتجاف في الساعة عند التشغيل بالقرب من مفاتيح التيار المتردد عالية الطاقة.

نطاق التوريد

• 1 × وحدة تحكم في درجة الحرارة Omron E5AN-Q3MT-500-N
• 2 × مشابك تثبيت اللوحة
• 1 × وحدة غطاء الأطراف الواقية

إرشادات التثبيت على اللوحة والتوصيلات

• تحضير فتحة اللوحة: قم بإنشاء فتحة مربعة نظيفة في اللوحة بمقاس 92 × 92 مم بسماكة لوحة قصوى تتراوح بين 1 إلى 8 مم.
• توجيه كابل مخرج SSR: قم بتوجيه أسلاك تشغيل SSR ذات الـ 12 فولت تيار مستمر في قنوات منفصلة بعيداً عن خطوط طاقة التيار المتردد لمنع تداخل الإشارات.
• تعويض المزدوج الحراري: استخدم أسلاك تمديد مخصصة تطابق نوع المستشعر لمداخل المزدوجات الحرارية؛ لا تستخدم أسلاكاً نحاسية عادية.
• ربط براغي الأطراف: قم بتأمين براغي الأطراف الخلفية باستخدام عزم دوران يتراوح بين 0.5 إلى 0.6 نيوتن متر لمنع الارتخاء تحت تأثير اهتزاز اللوحة.

أسئلة وأجوبة فنية

• ما هو تصنيف الجهد والتيار لمخرج قيادة SSR؟

  يوفر مخرج التحكم 12 فولت تيار مستمر (+/- 15%) عند تيار أقصى قدره 40 مللي أمبير، وهو مجهز بدوائر حماية من قصر الدائرة.

• هل يمكن للمدخل الأساسي العمل مع مستشعرات الحرارة المقاومة Pt100؟

  نعم، تقبل دائرة الدخل العالمية مستشعرات الحرارة المقاومة Pt100 و JPt100 ذات الـ 3 أسلاك، بالإضافة إلى أنواع متعددة من المزدوجات الحرارية القياسية.

• كيف يؤثر التشغيل فوق درجة حرارة محيطة تزيد عن +55 درجة مئوية على وحدة التحكم؟

  تجاوز درجة الحرارة المحيطة +55 درجة مئوية يسبب انحرافاً حرارياً في المحول التناظري إلى الرقمي الداخلي، مما يؤدي إلى تدهور دقة الإدخال.

• هل اللوحة الأمامية محكمة ضد الغبار ورذاذ الماء؟

  عند تثبيتها بشكل صحيح باستخدام الحشية المطاطية المرفقة، تتوافق اللوحة الأمامية مع تصنيفات الحماية من دخول الأجسام NEMA 4X و IP66.

• هل تدعم وحدة التحكم التبديل السريع أثناء التشغيل؟

  لا، يجب فصل الطاقة عن خطوط الإمداد 100 إلى 240 فولت تيار متردد قبل إزالة الهيكل الرئيسي أو تغيير الأسلاك.

• ماذا يحدث إذا انقطع الاتصال في مستشعر المزدوج الحراري الرئيسي؟

  تكتشف وحدة التحكم احتراق المستشعر فوراً، وتجبر شاشة القيمة الحالية (PV) على وميض خطأ، وتوجه مخرج التحكم إلى 0%.

• كيف يتم تكوين معلمات الإنذار على المخارج المساعدة؟

  يمكن تكوين المرحلات الثلاثة المساعدة بشكل مستقل عبر المفاتيح الأمامية لمشغلات الإنذار المطلقة أو التفاضلية أو النطاقية.

• ما هو مقاس السلك الذي يجب استخدامه لخط الإمداد 100 إلى 240 فولت تيار متردد؟

  استخدم سلكاً نحاسياً بمقياس 18 إلى 14 AWG مصنفاً لخدمة مستمرة لا تقل عن 300 فولت لتوصيلات الطاقة لضمان مقاومة منخفضة للموصل.
