وحدة إدخال درجة الحرارة DRT2-TS04P من Omron

Omron

وحدة إدخال درجة الحرارة من سلسلة DeviceNet طراز Omron DRT2-TS04P

SKU: DRT2-TS04P

متوفر في المخزون

الأبعاد: 15 × 15 × 5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Omron DeviceNet, Remote I/O Terminals, RTD Signal Conditioners, Temperature Input Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

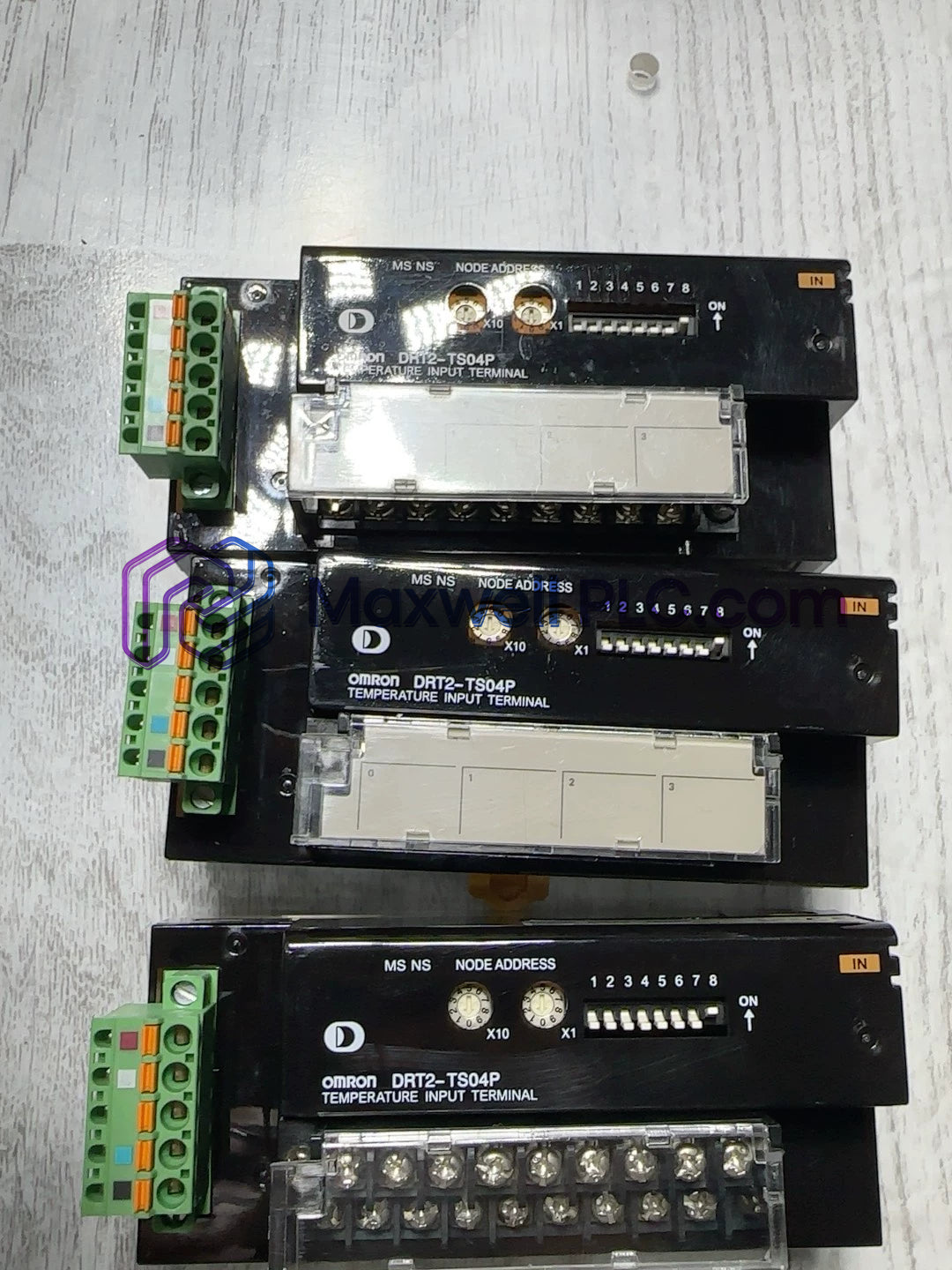

يعمل جهاز Omron DRT2-TS04P، المعروف أيضًا باسم طرفية إدخال الحرارة DRT2-TS04P، كمكون أجهزة مخصص لتحويل إشارات موازين الحرارة ذات المقاومة البلاتينية إلى صيغة رقمية ضمن أنظمة ناقل الحقل DeviceNet.

الهيكل المادي للطرفية

DRT2: منصة طرفية ذكية متقدمة لـ DeviceNet مزودة بمراقبة تشخيصية متكاملة.
TS: وحدة أجهزة وظيفية لإدخال مستشعر الحرارة.
04: سعة 4 قنوات لنقاط القياس التناظرية.
P: توافق مع عناصر مستشعر ميزان الحرارة ذي المقاومة البلاتينية (Pt100/JPt100).

ملخص البيانات الفنية

المعامل	المواصفة
الموديل	DRT2-TS04P
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.16 كجم
أبعاد الشحن	15 × 15 × 5 سم
درجة حرارة التشغيل	-10 إلى 55 درجة مئوية
استهلاك الطاقة	70 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر، 110 مللي أمبير كحد أقصى عند 11 فولت تيار مستمر
نوع الإدخال	ميزان حرارة ذو مقاومة بلاتينية (Pt100 / JPt100)
نقاط الإدخال/الإخراج	4 مدخلات (يتم تخصيص 4 كلمات، أو 8 كلمات في وضع العرض 1/100)
جهد الاتصالات	11 إلى 25 فولت تيار مستمر (عبر موصل الناقل)
جهد تشغيل الطاقة	100 إلى 240 فولت تيار متردد أو 24 فولت تيار متردد / 12 إلى 24 فولت تيار مستمر
تكوين مفاتيح DIP	تتوفر مفاتيح DIP مدمجة في الأجهزة
رطوبة التشغيل	25% إلى 85% رطوبة نسبية (بدون تكثيف)
درجة حرارة التخزين	-25 إلى 65 درجة مئوية

التكامل مع اللوحة الخلفية ومعالجة البيانات الحتمية

يوفر جهاز DRT2-TS04P معالجة خطية لمقاومة RTD دون التسبب في اختناق سرعة اتصال الناقل. يتولى منطق البرامج الثابتة الداخلي قياس التحويل من المقاومة إلى الرقمية بدقة عالية ويدعم الاختيار البرمجي بين أوضاع العرض ذات الدقة القياسية أو 1/100. تتيح صياغة البيانات المحسنة قياس كثافة الإدخال/الإخراج بشكل ثابت عبر دورات مسح وحدة التحكم المنطقية القابلة للبرمجة (PLC) الرئيسية، مما يضمن توافقًا كاملًا مع فلاش البرامج الثابتة للاقتراع الدوري للبيانات الحتمية عبر DeviceNet.

محتويات صندوق الشحنة

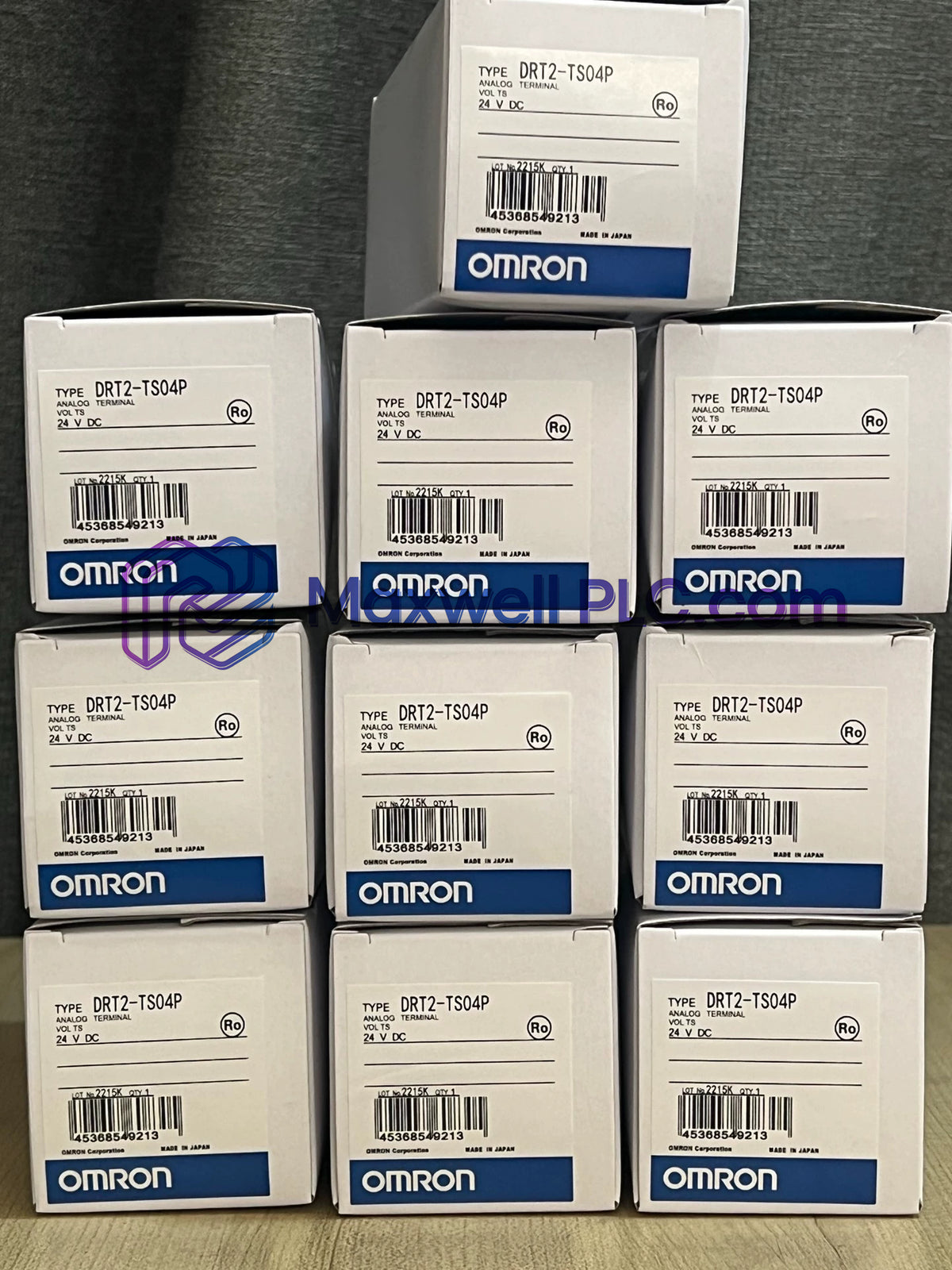

1 × طرفية إدخال الحرارة Omron DRT2-TS04P
1 × موصل قابس شبكة DeviceNet مفتوح بـ 5 دبابيس
1 × ورقة التعليمات

توجيهات التوصيل وقواعد التثبيت

تركيب الطرفية على سكة DIN

قم بتثبيت مجموعة الطرفية بإحكام على سكة DIN مقاس 35 مم أو اربطها عبر فتحات التثبيت بلوحة خلفية للحاوية.
حافظ على خلوص أدنى حول الفتحات العلوية والسفلية لضمان تدوير الهواء دون عوائق لمراجع الثرمستور الداخلية.

إنهاء أسلاك مستشعر RTD

قم بتمديد أسلاك تمديد RTD ذات 3 أسلاك في أنابيب محمية منفصلة لقمع الضوضاء الصناعية عالية التردد المقترنة.
اضبط مفاتيح DIP لتتوافق مع نوع المستشعر الموصل (Pt100 مقابل JPt100) وتكوين تعيين الذاكرة المطلوب قبل توصيل طاقة الناقل.

الأسئلة الشائعة

ما هي عناصر المستشعر التي يمكن توصيلها بقنوات إدخال DRT2-TS04P؟

تقبل الوحدة موازين الحرارة القياسية ذات المقاومة البلاتينية، وتحديداً مستشعرات الحرارة Pt100 وJPt100.
كم عدد كلمات إدخال الشبكة المخصصة في الوحدة الرئيسية لهذه الطرفية؟

تخصص الطرفية 4 كلمات إدخال في الوضع القياسي، أو 8 كلمات إدخال عند تفعيل وضع العرض عالي الدقة 1/100.
ما هو أقصى سحب للتيار من خط اتصالات DeviceNet؟

يبلغ الحد الأقصى لاستهلاك تيار الاتصالات 70 مللي أمبير عند 24 فولت تيار مستمر و110 مللي أمبير عند 11 فولت تيار مستمر.
ما هو نطاق درجة حرارة التخزين المحيطة لهذا الجهاز؟

يمكن تخزين الطرفية بأمان في بيئات غير مكثفة تتراوح من -25 درجة مئوية إلى 65 درجة مئوية.
هل تم دمج مفاتيح DIP للأجهزة في الوحدة لتهيئة الموقع؟

نعم، يتم توفير مفاتيح DIP مدمجة لضبط المعلمات مثل نوع المستشعر وأوضاع الدقة مباشرة على الوحدة.
هل تتطلب الوحدة مصدر طاقة خارجي بالإضافة إلى طاقة الناقل؟

نعم، تتطلب الدوائر الداخلية طاقة تشغيل مصنفة بـ 100 إلى 240 فولت تيار متردد أو 24 فولت تيار متردد/12 إلى 24 فولت تيار مستمر بجانب جهد ناقل DeviceNet.
كيف يجب التعامل مع حماية الكابلات لتمديدات مستشعر RTD الطويلة؟

يجب استخدام كابلات محمية ذات 3 أسلاك لتمديدات RTD، مع تأريض الدرع عند نقطة أرضية واحدة للوحة لمنع حلقات الضوضاء.
هل يمكن تركيب DRT2-TS04P مباشرة على سكة DIN؟

نعم، الحاوية مجهزة بمشبك قفل متكامل مصمم للتركيب القياسي على سكة DIN مقاس 35 مم.
