C200HS-CPU01 دليل أومرون الفني وورقة البيانات

Omron

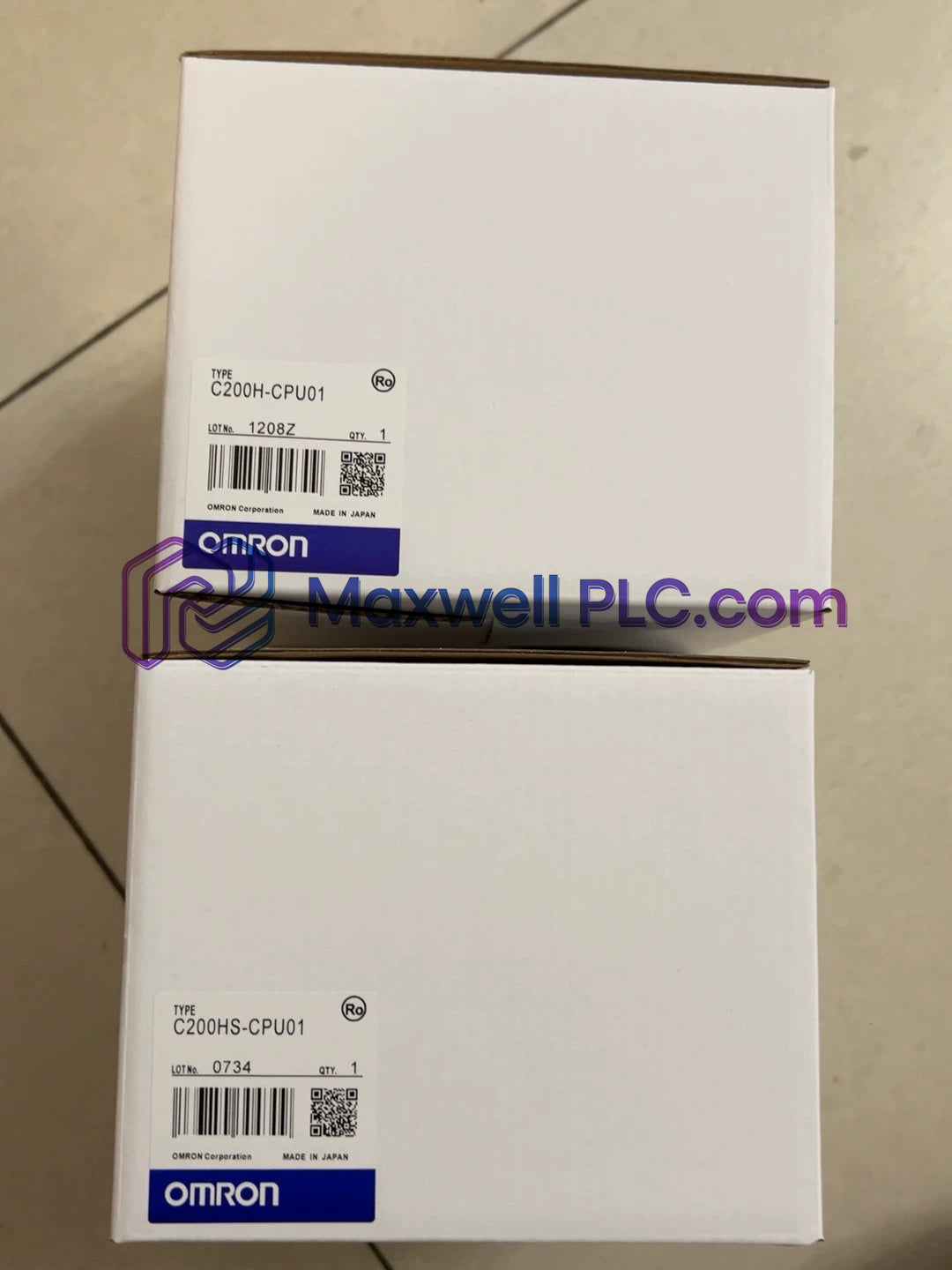

وحدة المعالجة المركزية C200HS-CPU01 من Omron سلسلة C200H

SKU: C200HS-CPU01

متوفر في المخزون

الأبعاد: ١٣,٠ سم × ٣,٥ سم × ١٠,٠ سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات

العلامات : CPU Modules, Expansion Backplanes, Omron C200H Series, Programmable Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل المعالج Omron C200HS-CPU01، والمُفهرس أيضًا باسم وحدة التحكم القابلة للبرمجة C200HS-CPU01، كمكون مادي مخصص للتنفيذ المركزي للبرامج وتقييم المنطق في الوقت الفعلي ضمن معماريات التحكم Omron C200H.

مصفوفة المُعرفات التقنية

متغير المكون	التسمية / المواصفات
النموذج الأساسي	C200HS-CPU01
العلامة التجارية	Omron
منصة النظام	C200H Series / C200HS Series
تصنيف المنتج	وحدة معالج CPU
معمارية ناقل التركيب	تثبيت مباشر في اللوحة الخلفية لسلسلة C200H-BC

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	C200HS-CPU01
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.60 كجم
الأبعاد	13.0 سم × 3.5 سم × 10.0 سم
أبعاد الشحن	18.0 سم × 8.0 سم × 15.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	4.5 واط كحد أقصى عند 5 فولت تيار مستمر (سحب داخلي للوحة الخلفية)
سعة البرنامج	15200 كلمة
منطقة DM	3000 كلمة
سعة EM	لا يوجد
الحد الأقصى لسعة الإدخال/الإخراج	800 نقطة إدخال/إخراج (مع وحدات التوسيع واللوحات الخلفية)
المدخلات المدمجة	لا
منفذ RS-232C مدمج	لا
دعم اللوحة الداخلية	لا
دعم ارتباط المتحكم	لا
بطارية احتياطية	نعم (بطارية ليثيوم 3 فولت تيار مستمر)
لغة البرمجة	منطق السلم
اللوحة الخلفية للنظام	لوحات خلفية لسلسلة C200H-BC

سرعة ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

يتصل Omron C200HS-CPU01 مباشرة بناقل اللوحة الخلفية C200H-BC عبر واجهة موصل متعدد الأطراف للحفاظ على توزيع إشارة بزمن استجابة منخفض عبر اللوحات الخلفية المحلية والتوسيع. تسمح مسارات الإشارة المتوازية عالية الكثافة بعمليات التحديث الدوري عبر حد مُقاس يصل إلى 800 نقطة إدخال/إخراج. يحافظ تنفيذ البرامج الثابتة على توقيت دورة مسح حتمي، ويعالج وحدات وظيفية منفصلة ومتخصصة عالية الكثافة دون اختناقات في الإنتاجية عبر وصلات شرائط التوسيع.

محتويات العبوة ومعلومات الطلب

1x وحدة معالجة مركزية Omron C200HS-CPU01
1x وحدة بطارية ليثيوم داخلية 3 فولت تيار مستمر
1x غطاء واقي لموصل وحدة المعالجة المركزية

إرشادات التركيب الميداني

التركيب: قم بتثبيت وحدة المعالجة المركزية في الفتحة المخصصة لوحدة المعالجة المركزية في أقصى يسار اللوحة الخلفية لسلسلة C200H-BC حتى تستقر آليات القفل العلوية والسفلية بإحكام.
الأسلاك والتأريض: قم بتوصيل طرف التأريض الوظيفي في مصدر طاقة اللوحة الخلفية بأرضي مخصص باستخدام موصل نحاسي لا يقل عن 2.0 مم مربع. حافظ على مقاومة التأريض أقل من 100 أوم.
التدريع: قم بتغليف جميع خطوط الاتصال وإشارات الجهد المنخفض بدرع مضفر بزاوية 360 درجة. قم بتأريض الدرع عند نقطة إنهاء واحدة بالقرب من مدخل اللوحة لتجنب تداخل تيار حلقة التأريض.
المناولة: قم بإجراء إدخال الوحدات وإخراجها فقط بعد فصل الطاقة الرئيسية للتيار المتردد/التيار المستمر عن رف اللوحة الخلفية لحماية دوائر المنطق الداخلية CMOS من الإجهاد الكهربائي الزائد.

الأسئلة المتكررة

ما هي أقصى سعة إدخال/إخراج مدعومة بواسطة C200HS-CPU01؟

يعالج المعالج ما يصل إلى 800 نقطة إدخال/إخراج منفصلة وخاصة عند التكوين بوحدات توسيع ولوحات خلفية متوافقة.
هل يتميز C200HS-CPU01 بمنفذ اتصال تسلسلي RS-232C مدمج؟

لا، لا يحتوي هذا النوع من وحدات المعالجة المركزية على منفذ RS-232C مدمج ويتطلب وحدات اتصال مخصصة لواجهات تسلسلية.
ما هي السعة الإجمالية لذاكرة البرنامج الداخلية للمستخدم؟

تحتوي ذاكرة المستخدم الداخلية على ما يصل إلى 15200 كلمة من إجراءات تعليمات منطق السلم.
هل يمكن تثبيت C200HS-CPU01 أثناء تنشيط اللوحة الخلفية؟

لا، لا يتم دعم التبديل السريع. يجب عزل الطاقة عن اللوحة الخلفية للنظام قبل الإدخال أو الإزالة.
هل الذاكرة الممتدة (EM) مدعومة في هذا الطراز المحدد لوحدة المعالجة المركزية؟

لا، لا يدعم C200HS-CPU01 الذاكرة الممتدة (سعة EM محددة على أنها لا شيء).
كيف يتم عمل نسخة احتياطية لذاكرة البرنامج الاحتياطية أثناء انقطاع التيار الكهربائي؟

يتم الحفاظ على الاحتفاظ بالبيانات في ذاكرة الوصول العشوائي غير المتطايرة بواسطة حزمة بطارية ليثيوم داخلية 3 فولت تيار مستمر.
ما هي سلسلة رفوف التثبيت المطلوبة لاستضافة C200HS-CPU01؟

يتم تركيب الوحدة مباشرة في لوحات النظام الخلفية القياسية من سلسلة Omron C200H-BC.
ما هي مواصفات التأريض التي تنطبق على تركيب اللوحة الميدانية؟

يجب أن يستخدم التأريض سلكًا مخصصًا لا يقل عن 2.0 مم مربع متصلًا بأرضي ذي مقاومة أقل من 100 أوم.
