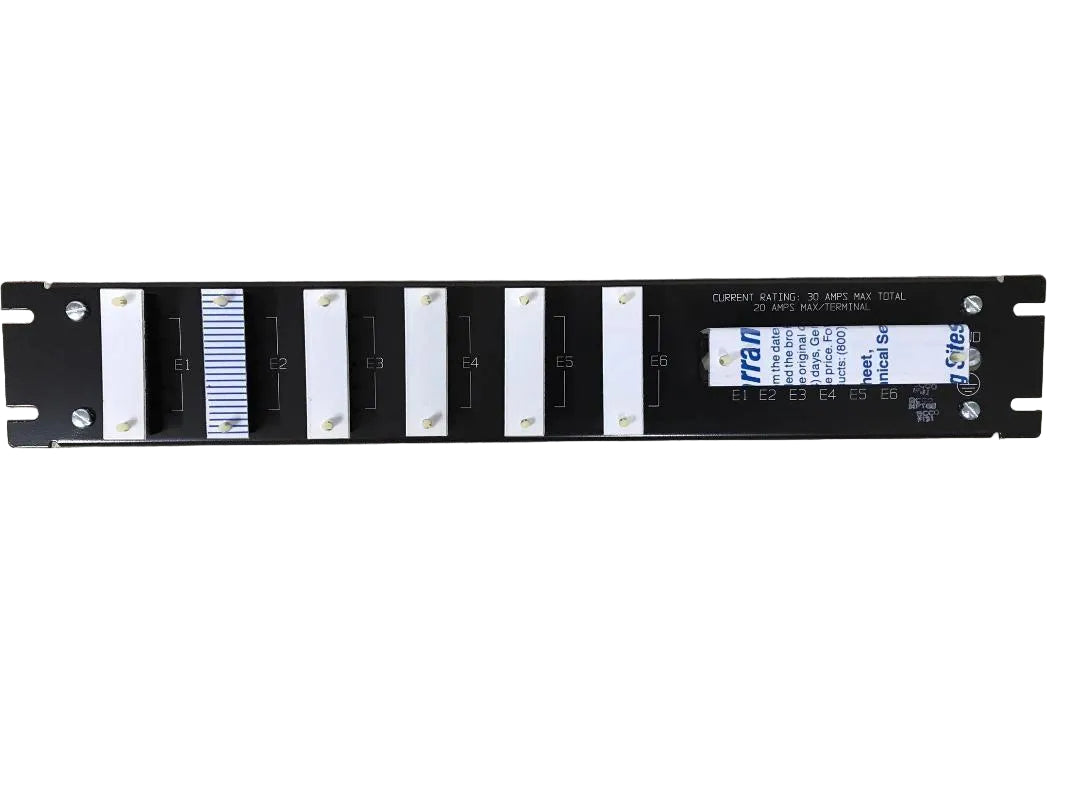

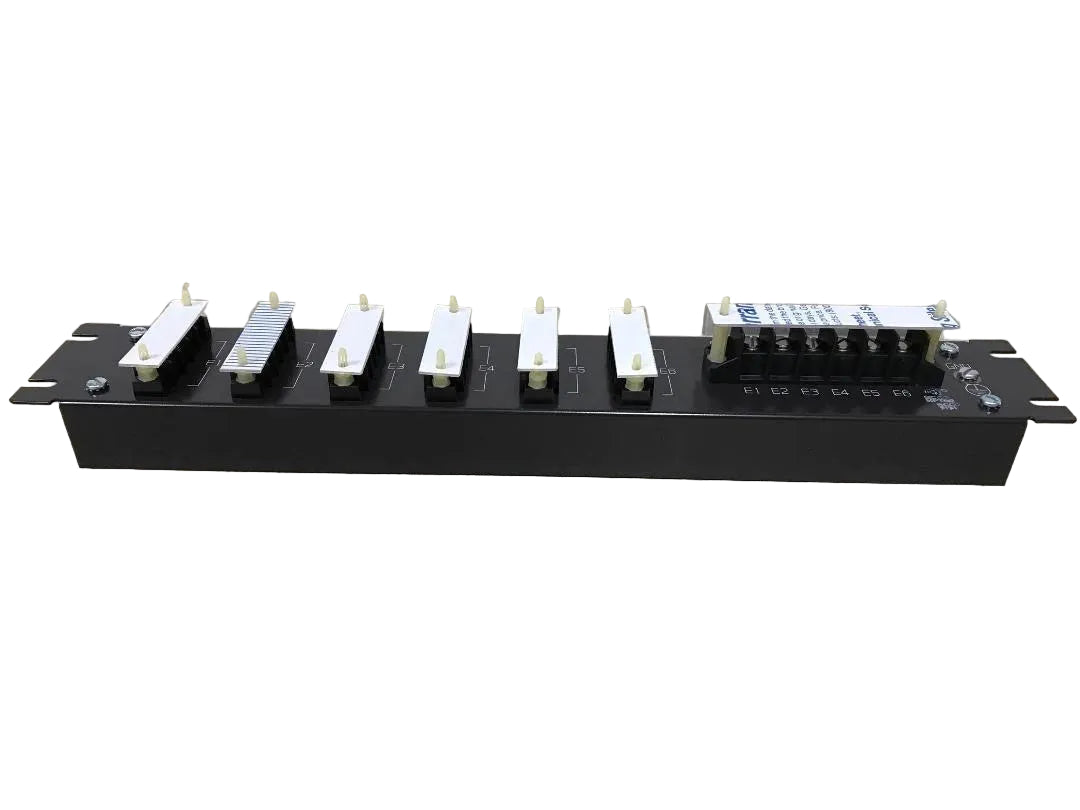

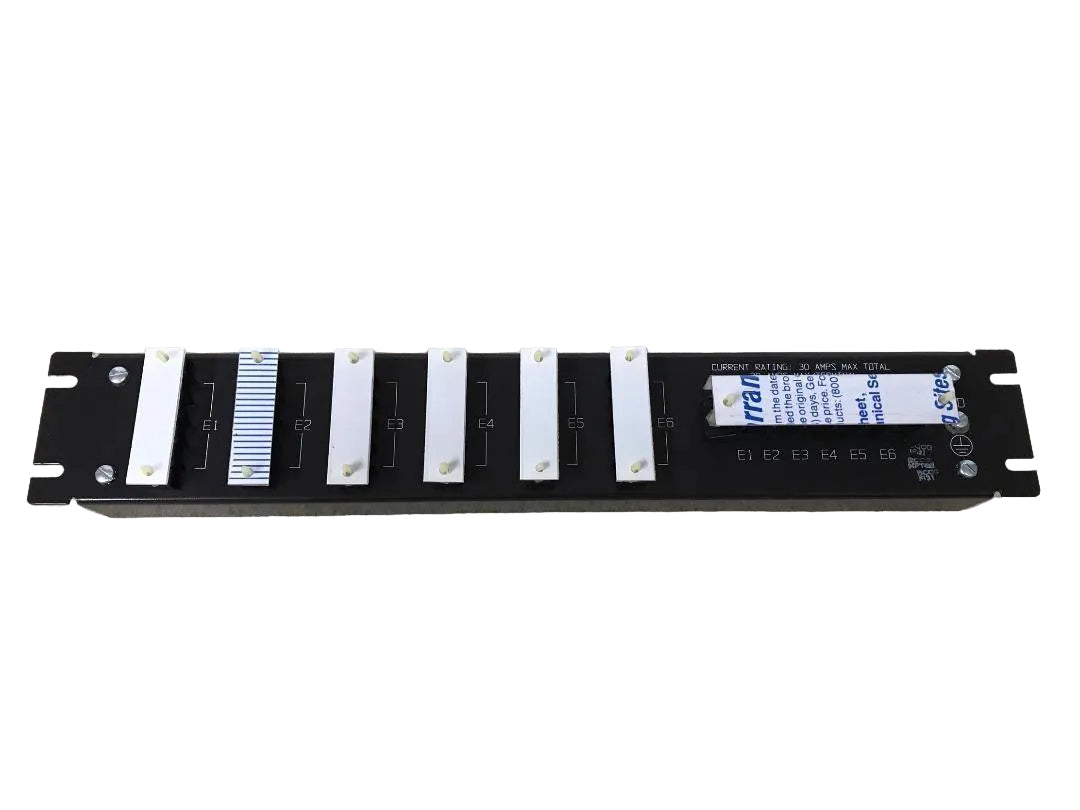

لوحة توزيع الطاقة IEPDP01 ABB نظام Infi 90
-
الأبعاد: 48.3 × 10.2 × 7.6 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل لوحة توزيع الطاقة ABB IEPDP01، والمفهرسة أيضًا باسم IEPDP01، كمكون أجهزة مخصص لتوجيه الفروع الكهربائية المركزية داخل منصات Infi 90. تعمل الوحدة كطبقة إنهاء مادية تقوم بتقسيم تغذية الإمداد الأساسية إلى ستة مخرجات مستقلة، مع إدارة توزيع الحمل وتوفير حماية الدائرة لمكونات الرفوف النهائية.
المعايير الكهربائية والفيزيائية
| المعلمة | المواصفات |
| الموديل | IEPDP01 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 1.8 كجم |
| أبعاد الشحن | 48.3 × 10.2 × 7.6 سم |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية |
| استهلاك الطاقة | لوحة توزيع سلبية (الخسارة الداخلية تحددها حمولة الدائرة) |
| نطاق الجهد | 0 - 300 فولت تيار متردد |
| التيار المقنن | 20 أمبير كحد أقصى لكل موضع كتلة طرفية |
| كمية الخرج | 6 مخرجات |
| حماية الصمامات | صمامات زجاجية خرطوشية 5 × 20 ملم لكل دائرة فرعية |
| العزل الجلفاني | تصنيف عزل مادي من طرف إلى لوحة 2 كيلو فولت |
| شكل التركيب | تخطيط حاوية رف 19 بوصة قياسي |
| الرطوبة النسبية | 10% إلى 95% رطوبة نسبية، غلاف غير متكثف |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
سرعة الاتصال عبر اللوحة الخلفية والشبكات الحتمية
في تخطيط نظام التحكم الموزع (DCS) المتكامل، تقوم لوحة IEPDP01 بتزويد المعالجات عالية الكثافة وأجهزة المودم الاتصالية التي تعتمد على تكوينات سرعة اتصال ثابتة عبر اللوحة الخلفية. يحافظ الحفاظ على مسارات الجهد المستمرة بشكل مباشر على الحد من عدم الاستقرار الحراري داخل حاوية الرف، مما يحافظ على نوافذ التوقيت اللازمة للتنفيذ الحتمي عبر الخطوط الداخلية. يمنع تتبع الحمل النظيف انخفاضات الجهد التي قد تتسبب في مهلات المزامنة أو إفساد تسلسلات توافق ذاكرة الفلاش الثابتة (firmware flash) أثناء تحديثات النظام الآلية.
الأسئلة الشائعة حول واجهة الأجهزة
س: هل تدعم لوحة IEPDP01 الاستبدال السريع للصمامات أثناء تشغيل الدائرة الفرعية؟
ج: من الممكن فيزيائيًا إزالة الصمامات باستخدام أدوات سحب الصمامات المعزولة، ولكن إزالة خرطوشة تحت حمل نشط ستعطل التيار عن تلك الفرع المحدد. يؤدي هذا الإجراء فورًا إلى قطع الطاقة عن جميع الأجهزة المتصلة بهذا الخط الخارجي، مما قد يعطل اتصالات التحكم في الوقت الفعلي.
س: ما هي عواقب تجاوز الحد الأقصى 20 أمبير على طرف خرج فردي؟
ج: يؤدي تجاوز 20 أمبير على مسار طرفي واحد إلى إجهاد حراري مفرط على قضبان التوصيل الداخلية ومسامير الأطراف. يخاطر هذا الحمل الزائد بتدهور ملف عزل الطرف عن اللوحة البالغ 2 كيلو فولت ويمكن أن يؤدي إلى فشل هيكلي مبكر أو دوائر قصيرة داخلية.
س: كيف يؤثر تصنيف العزل 2 كيلو فولت على تخطيطات التأريض القياسية للنظام؟
ج: يوفر عزل الطرف عن اللوحة البالغ 2 كيلو فولت حاجزًا عازلًا عاليًا بين دوائر التوزيع الكهربائي وإطار التركيب الهيكلي بحجم 19 بوصة. يمنع هذا التكوين العابر الكهربائي عالي الجهد من التأريض عبر الهيكل، مما يساعد على حماية طبقات المنطق الإشاري الحساسة في النظام.
توجيهات تخطيط الحقل والإنهاء
-
استقرار تركيب الرف: قم بتثبيت الهيكل في إطارات رف قياسية بحجم 19 بوصة باستخدام أربعة مسامير لوحة متطابقة، مع التحقق من أن الواجهة المعدنية إلى المعدنية توفر اتصالًا منخفض المقاومة بشبكة تأريض الحاوية.
-
حدود توصيل كتل الأطراف: قم بتجريد أسلاك الفروع وفقًا للمواصفات القياسية وأدخلها بالكامل في لوحات الأطراف، وشد مسامير الأطراف إلى معايير عزم الدوران الصناعية القياسية لمنع الاتصالات غير المحكمة.
-
مطابقة سعة الصمامات: تحقق من أن الصمامات الزجاجية الخرطوشية 5 × 20 ملم المركبة تتوافق مع حدود التيار الزائد الصريحة لأجهزة الحمل النهائية. لا تتجاوز أو تقفز أبدًا موضع طرف الصمامة.
-
