نظرة عامة على المنتج

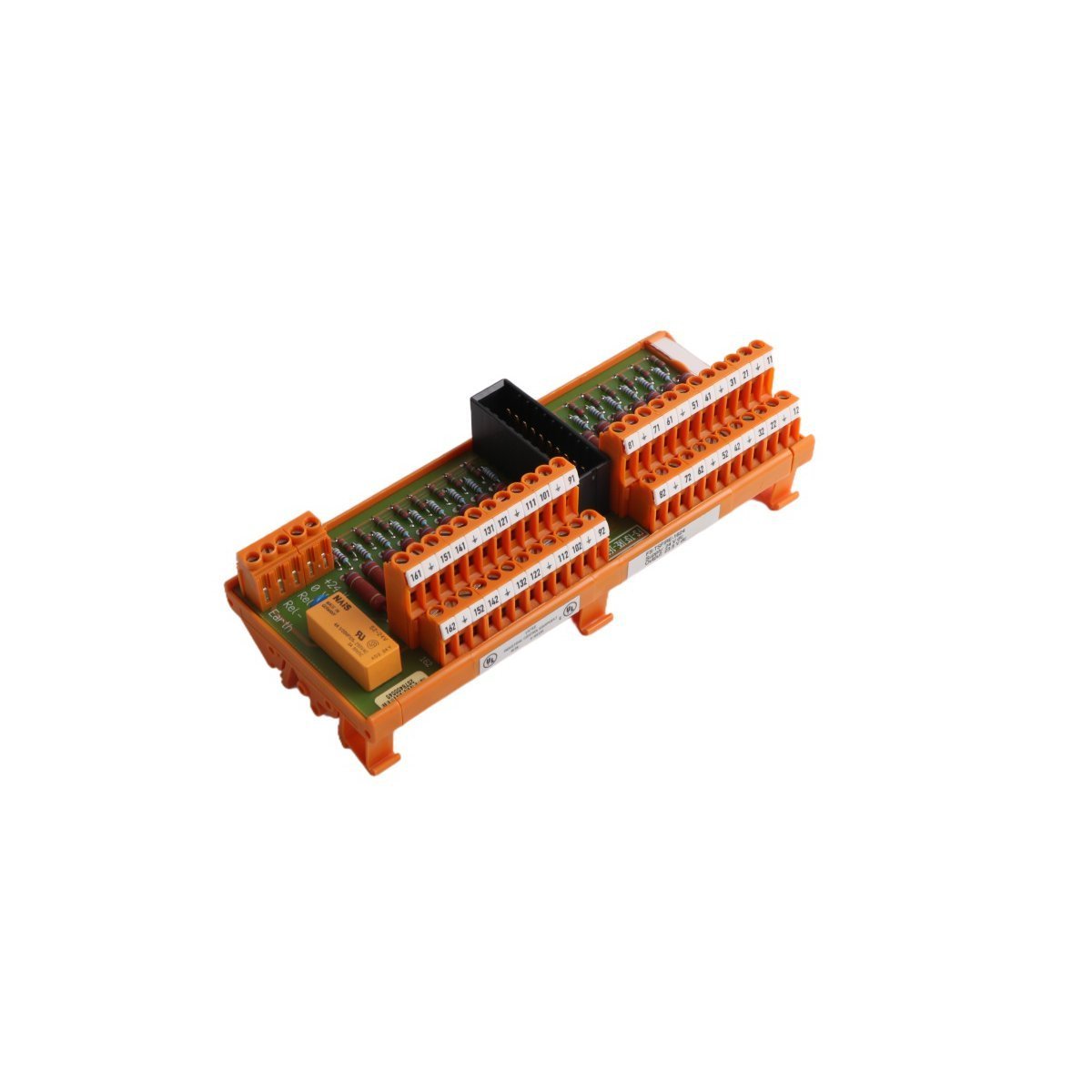

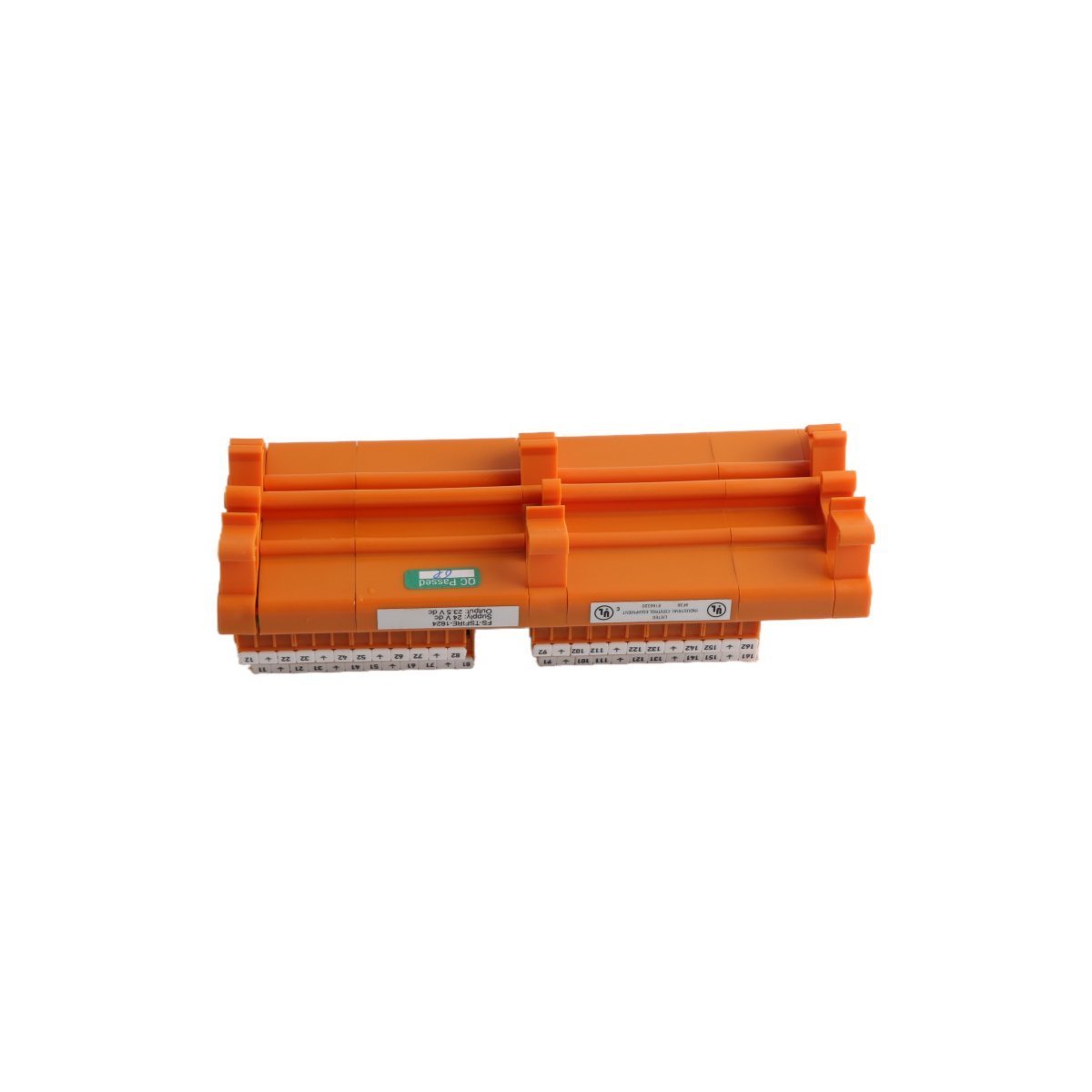

يعتبر Honeywell FS-TERIM-0002 جهاز إنهاء ناقل نشط عالي الأداء مصمم للحفاظ على نقاء الإشارة داخل شبكات الاتصال الصناعية عالية السرعة. في أنظمة التحكم الموزعة (DCS) المعقدة، يمكن أن تؤدي انعكاسات الإشارة وعدم تطابق المعاوقة إلى تلف البيانات أو مهلات النظام. يعالج FS-TERIM-0002 هذه التحديات من خلال توفير مطابقة معاوقة نشطة، مما يؤدي بشكل فعال إلى "تنظيف" ناقل الاتصال وضمان بقاء عمليات نقل البيانات عالية التردد مستقرة على مسافات كبلية طويلة أو في هياكل ذات عدد كبير من العقد.

يعمل هذا الوحدة عبر نطاق ترددي واسع من تيار مستمر إلى 500 ميجاهرتز، وهو مكون أساسي للبنية التحتية الحيوية. يستخدم دوائر نشطة لتوفير إنهاء دقيق يبلغ $100\Omega$، وهو أكثر فعالية بكثير في قمع ضوضاء الإشارة وتداخل الوضع المشترك من المقاومات السلبية التقليدية. تم تصميمه لسلسلة Honeywell FS، ويضمن الأداء المحدد المطلوب لحلقات التشغيل الآلي المتعلقة بالسلامة والمهام الحرجة.

الخصائص التقنية والأداء

• مطابقة المعاوقة النشطة: يتميز بمعاوقة اسمية تبلغ $100\Omega \pm 1\%$، مصممة خصيصًا لتقليل انعكاس الإشارة (المقاس أقل من -30 ديسيبل عند 1 جيجاهرتز) لسلامة بيانات فائقة.

• استجابة تردد واسعة: يدعم إرسال إشارة نظيفة عبر نطاق ترددي واسع يصل إلى 500 ميجاهرتز، مما يجعله متوافقًا مع بروتوكولات إيثرنت الصناعية عالية السرعة الحديثة وبروتوكولات ناقل المجال.

• حصانة فائقة للضوضاء: يوفر رفضًا ممتازًا للوضع المشترك يتجاوز 40 ديسيبل عند 100 ميجاهرتز، مما يحمي ناقل الاتصال من تداخل EMI/RFI المنتشر في البيئات الصناعية الثقيلة.

• عزل وسلامة النظام: يوفر عزلًا جلفانيًا بقوة 500 فولت تيار مستمر بين ناقل الاتصال ومنطق اللوحة الخلفية، مما يمنع حلقات التأريض ويحمي أجهزة التحكم الحساسة.

• استهلاك طاقة منخفض للغاية: يعمل بكفاءة بواسطة لوحة النظام الخلفية مع سحب تيار ضئيل يبلغ 15 مللي أمبير فقط عند 24 فولت تيار مستمر.

• مرونة البيئة القاسية: مصمم ليعمل بشكل موثوق به في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية ويتحمل اهتزازات تصل إلى 5 جرام (10-500 هرتز).

• تحمل الرطوبة العالية: مصنف للتشغيل في بيئات تتراوح رطوبتها النسبية من 5% إلى 95%، بما في ذلك الظروف المكثفة، وهو مناسب للحاويات الخارجية أو أرضيات المصانع غير المكيفة.

المواصفات الفنية

• الشركة المصنعة: هانيويل

• تعريف النموذج: FS-TERIM-0002

• نوع الوحدة: طرفية ناقل نشطة

• المقاومة الاسمية: $100\Omega \pm 1\%$

• نطاق التردد: تيار مستمر إلى 500 ميجاهرتز

• جهد العزل: 500 فولت تيار مستمر

• جهد التشغيل: 24 فولت تيار مستمر (يعمل باللوحة الخلفية)

• استهلاك الطاقة: 15 مللي أمبير

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

• درجة حرارة التخزين: -50 درجة مئوية إلى +100 درجة مئوية

• الوزن: 0.2 كجم (صافي) / 0.4 كجم (شحن)

• الأبعاد: 7 × 14 × 14.5 سم

• رمز النظام المنسق (HS Code): 8537101190

مجالات التطبيقات الصناعية

• طرق البيانات عالية السرعة: ضمان استقرار الإشارة في العمود الفقري لإيثرنت القائم على الألياف البصرية أو النحاس داخل نظام التحكم الموزع (DCS).

• أنظمة الأجهزة السلامية (SIS): الحفاظ على سلامة الاتصالات المطلوبة لحلقات السلامة المصنفة SIL حيث لا يمكن أن يحدث فشل الإشارة.

• شبكات الإدخال/الإخراج عن بعد: دعم تبادل البيانات الموثوق به بين وحدة تحكم مركزية ووحدات بعيدة تقع في مناطق ذات ضوضاء كهربائية.

• أتمتة البنية التحتية: تُستخدم في أنظمة توزيع الطاقة ومعالجة المياه وأنظمة النقل حيث تتعرض المعدات لدرجات حرارة واهتزازات قصوى.
