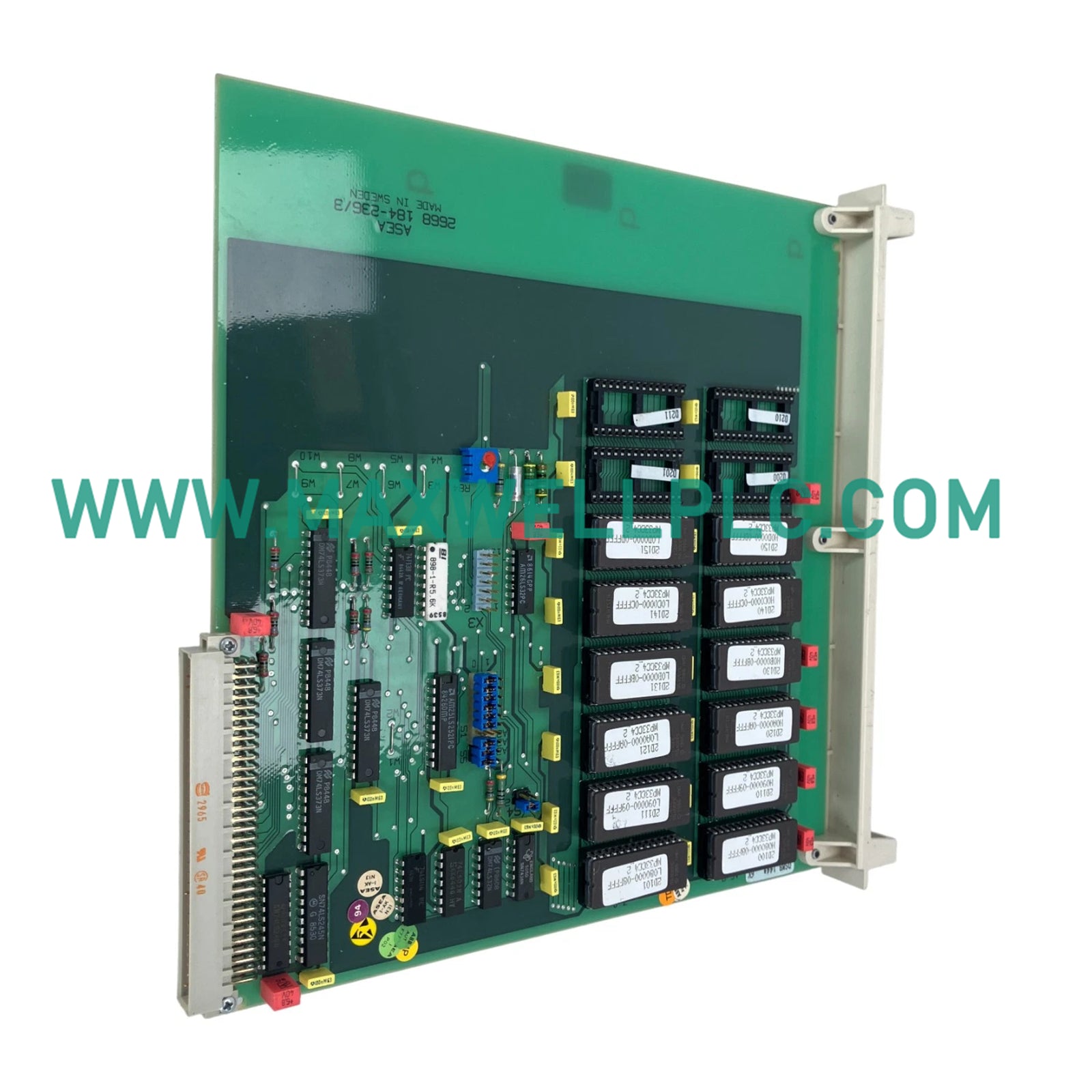

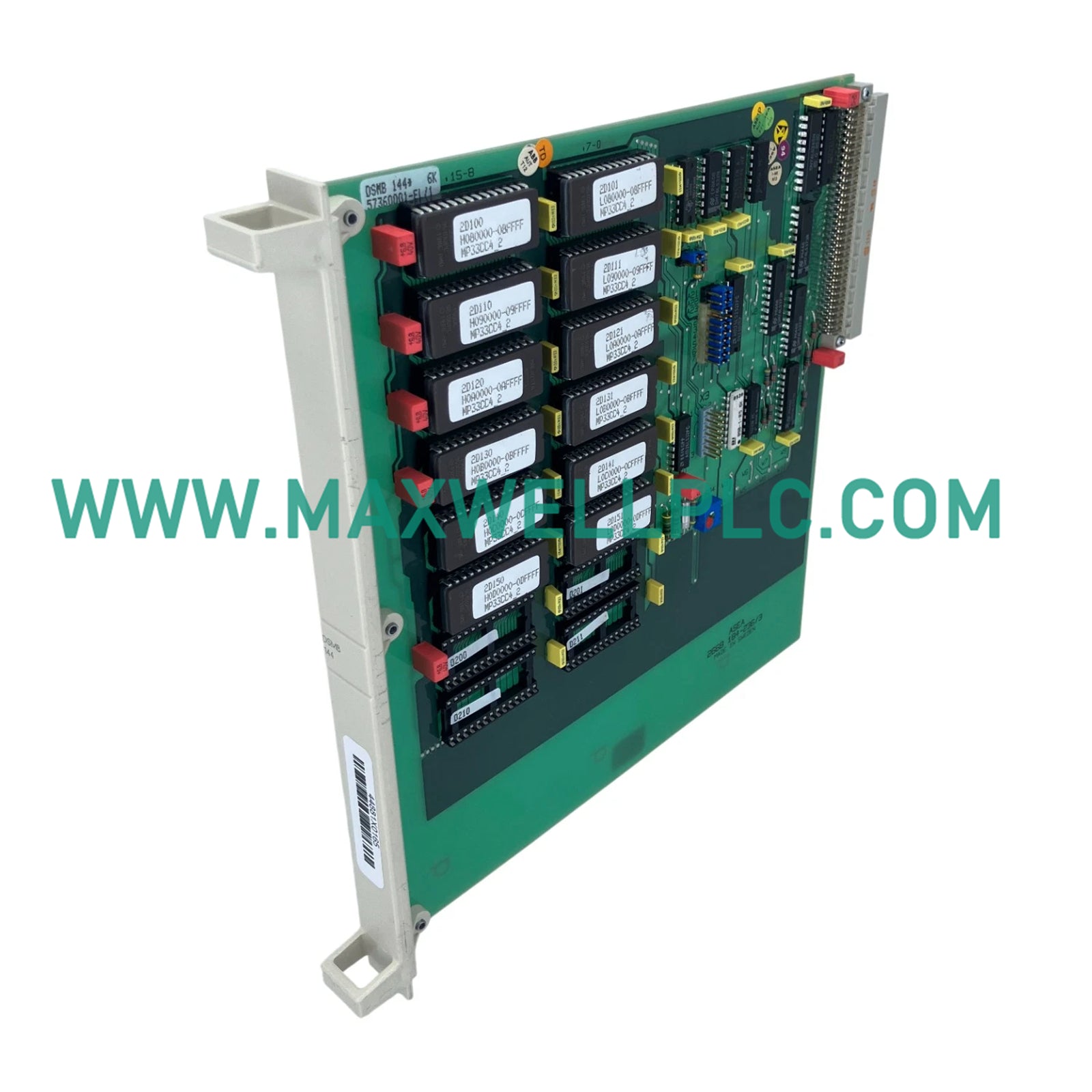

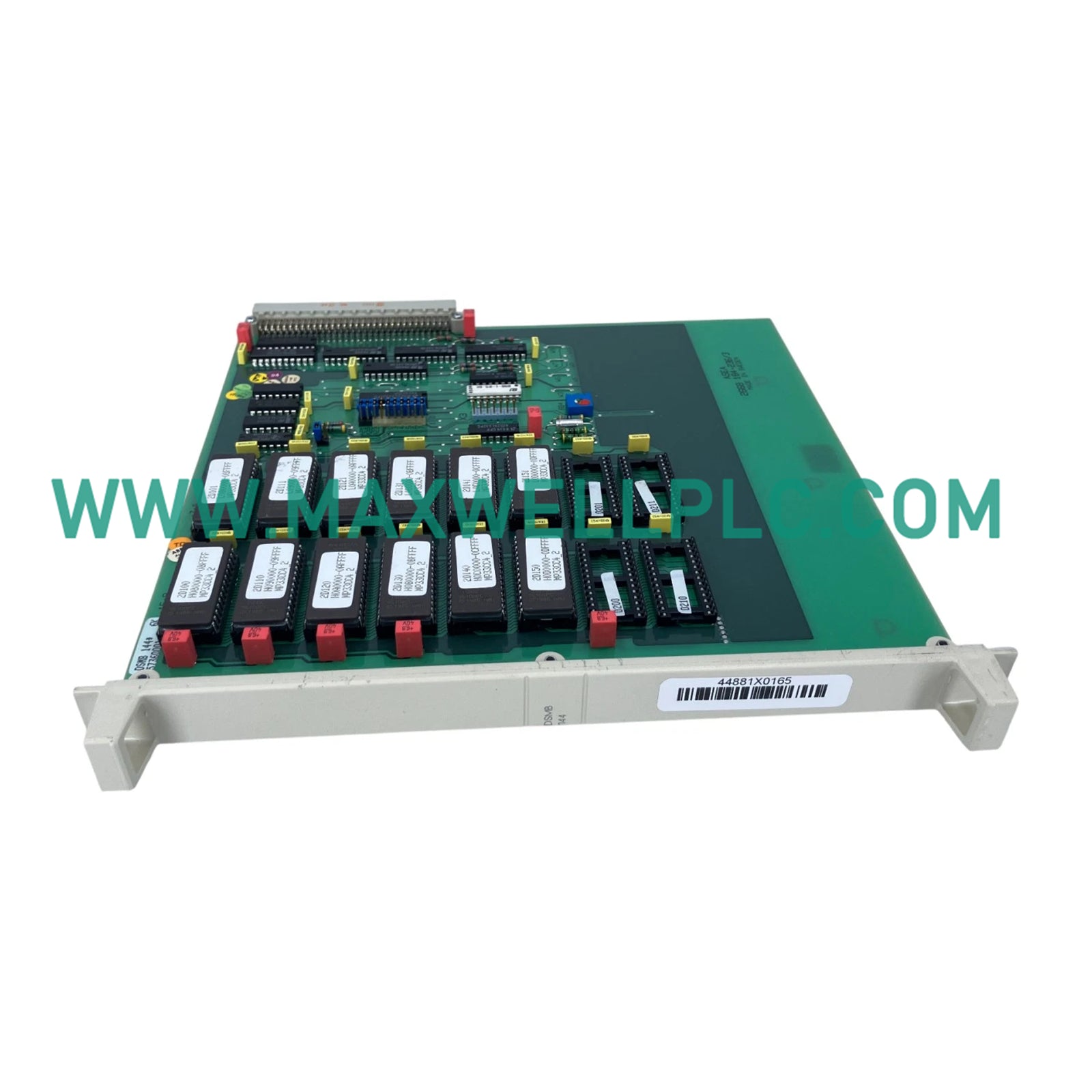

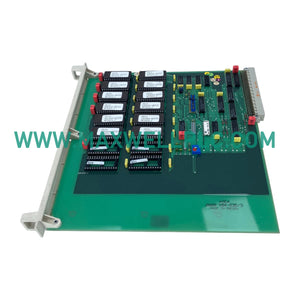

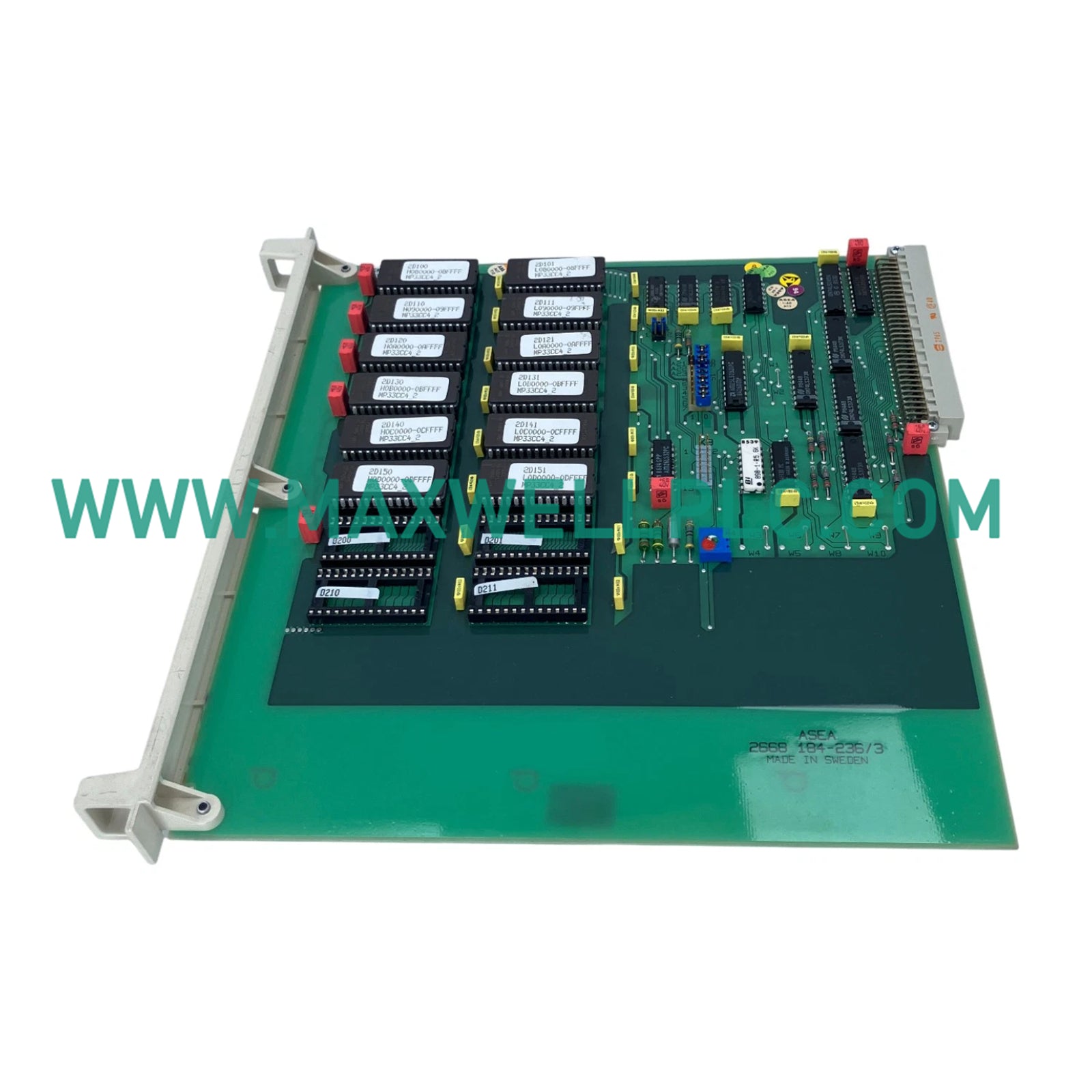

تم تكوين ABB DSMB144 57360001-EL (وحدة الذاكرة DSMB144) للاحتفاظ بالبرامج الثابتة غير المتطايرة وصور برامج المستخدم في رفوف وحدات التحكم ABB Advant Master S100، وهي تقدم مجموعة EPROM بسعة 512 كيلوبايت إلى وحدة المعالجة المركزية PM510/PM630 أو AC410/AC450 عبر اللوحة الخلفية S100 ذات 32 بت وجسر ناقل CEX.

رقم القطعة وخريطة المتغيرات الشقيقة

DSMB144 هو النوع الأساسي؛ 57360001-EL هو رقم طلب ABB، وEXC57360001-EL هو معرف حلقة التجديد بالتبادل. اللاحقة "-EL" ليست مراجعة للأجهزة، بل هي رمز البلد/الدفعة للوحات الأصلية من السويد. لا تتبادلها مع DSMB114 (57360001-MG)، DSMB116 (57360001-EB)، DSMB127 (57360001-HG، RWM ببطارية)، أو DSMB175 (57360001-KG) — نفس حافة Eurocard، ولكن بفك تشفير PAL مختلف وعدد مقابس مختلف. تُشحن اللوحة كحامل فارغ بـ 16 مقبس؛ لا يتم تركيب PROMs.

مواصفات الأجهزة

فك تشفير اللوحة الخلفية S100 وسلوك صورة EPROM

يقع DSMB144 مباشرة على يمين وحدة المعالجة المركزية PM510/PM511/PM630 أو أسفل موقع الوحدة الثانوية لوحدة المعالجة المركزية AC410/AC450. عند تشغيل 5 فولت تيار مستمر، تقوم وحدة المعالجة المركزية بتأكيد خطوط اختيار الرقائق المخصصة لنافذة 32 كيلوبايت ذات 16 مقبسًا؛ يحتوي المقبس الأول (U1) عادةً على برنامج الإقلاع، وتحتوي المقابس اللاحقة على أجزاء البرامج الثابتة ومكتبات PID/التسلسل ومنطق التحكم الخاص بالمستخدم في صفحات متجاورة أو مُجزأة حسب بناء MasterTool. نظرًا لأن الوسيط هو UV-EPROM، فلا يوجد محو كهربائي في الرف — تنتقل عمليات الكتابة في وقت التشغيل من Advant Control Builder إلى ذاكرة الوصول العشوائي لوحدة المعالجة المركزية أو DSMB127 RWM، ولا تنتقل أبدًا إلى DSMB144. سرعة الاتصال عبر ناقل اللوحة الخلفية يتم فك تشفيرها بشكل ثابت؛ لا تُحدث الوحدة أي تأخير في الاستجابة. لا يُسمح بالتبديل السريع: تسمح بطاقات الإدخال/الإخراج S100 بالتبديل أثناء التشغيل، ولا تسمح DSMB144 بذلك — يؤدي السحب أثناء تشغيل 5 فولت تيار مستمر إلى قوس في موصل الحافة ويمكن أن يغلق واجهة ناقل وحدة المعالجة المركزية. يتم التعامل مع التكرار على مستوى وحدة المعالجة المركزية (وحدة المعالجة المركزية المزدوجة AC450)، وليس عن طريق عكس صورتين DSMB144 مباشرة؛ تحتوي وحدة المعالجة المركزية الاحتياطية على DSMB144 الخاصة بها.

معلومات الطلب

• 1 × لوحة PCB فارغة DSMB144 57360001-EL، 16 مقبس EPROM فارغ
• 0 × PROMs 4911004-128 مركبة (تطلب بشكل منفصل)
• 1 × ملصق إعفاء RoHS (المادة 2(4))
• 2 × مشابك إخراج Eurocard مركبة مسبقًا
• لا توجد براغي، لا شريط، لا أغطية نافذة UV مرفقة

قاعدة تركيب الفتحة وحرق PROM

• أدخل فقط في فتحة ذاكرة وحدة المعالجة المركزية المصاحبة الموسومة "MEM" على رف وحدة التحكم S100، وليس أبدًا في فتحات الإدخال/الإخراج DSAI/DSDI/DSAO.
• ثبت كل 4911004-128 مع شق إلى السن 1؛ يؤدي PROM معكوس إلى حرق PAL فك تشفير المقبس عند الوصول الأول.
• حافظ على نوافذ EPROM UV مغطاة حتى بعد التشغيل؛ يؤدي التعرض لضوء الفلورسنت في المتجر لأكثر من 5 دقائق إلى انحراف البتات في الخلايا غير المبرمجة.
• ادفع كلا الذراعين بالكامل قبل السحب؛ يؤدي التركيب الجزئي إلى إبقاء ضوء MEM LED مظلمًا وتوقف وحدة المعالجة المركزية عند POST 0xMEM.
• اربط نقطة واحدة أرضي منطق 5 فولت تيار مستمر S100 بأرضي مجال 24 فولت تيار مستمر عند إطار الرف، لا تقم بتأريض تسلسلي عبر عوازل DSMB144.

الأسئلة المتداولة

هل يخزن DSMB144 متغيرات العملية الثابتة؟

لا. UV-EPROM هو للتعليمات البرمجية فقط، غير متطاير، بدون بطارية. تعيش العلامات ونقاط الضبط الثابتة على DSMB127 RWM المدعومة بالبطارية أو ذاكرة الوصول العشوائي الداخلية لوحدة المعالجة المركزية مع مكثف فائق. لا يؤدي تبديل DSMB144 أبدًا إلى تغيير القيم المحفوظة ولكنه يفقد الصورة القابلة للتنفيذ إذا لم يتم إعادة حرق PROMs.

هل يمكن لـ Control Builder تنزيل المنطق مباشرة إلى DSMB144؟

لا. لا يمكن كتابة EPROM كهربائيًا في الموقع. تتطلب تغييرات المشروع سحب 4911004-128، ومحو UV لمدة 15-20 دقيقة، وحرقها على مبرمج 27C256، وإعادة تثبيتها. تستهدف التنزيلات عبر الإنترنت ذاكرة الوصول العشوائي لوحدة المعالجة المركزية أو بطاقة الفلاش، وليس هذه اللوحة.

ما هي نتيجة POST التي تظهر مع المقابس الفارغة؟

تتوقف وحدة المعالجة المركزية عند فحص الذاكرة، ويضيء مؤشر ERR LED على DSMB144، ويظهر AC450 رمز التوقف 0xMEM. يُسمح بالملء الجزئي فقط إذا تم اختصار خريطة صورة MasterTool صراحةً وتطابق عدد PROMs نطاق اختيار الرقاقة.

هل التبديل السريع ممكن على AC450 قيد التشغيل؟

لا. على عكس بطاقات الإدخال/الإخراج S100 التي تدعم الإدخال السريع في 10 ثوانٍ، فإن DSMB144 موجودة على الناقل المحلي لوحدة المعالجة المركزية. يؤدي السحب أثناء تشغيل طاقة اللوحة الخلفية 5 فولت تيار مستمر إلى قوس الأصابع الذهبية للحافة ويمكن أن يدمر مستقبل ناقل وحدة المعالجة المركزية. أوقف وحدة المعالجة المركزية، واسقط مسار 5 فولت تيار مستمر، ثم اسحب.

لماذا لا تقوم لوحة جديدة بتشغيل وحدة التحكم؟

يُشحن 57360001-EL كحامل فارغ، 16 مقبس فارغ. لا توجد PROMs، لا توجد صورة. يجب عليك حرق مجموعة البرامج الثابتة AC410/AC450 بالإضافة إلى PROMs مشروع المستخدم دون اتصال. تؤدي اللوحة العارية إلى وميض ERR مستمر، وليس تشغيلًا جزئيًا.

ما هو PROM الذي يناسب المقابس الـ 16؟

32 كيلوبايت UV-EPROM، ABB 4911004-128 (صناعي 27C256). تناسب القوالب 64 كيلوبايت أو 128 كيلوبايت ماديًا ولكن فك التشفير يتوقف عند A14؛ يتم تجاهل النصف العلوي. يؤدي خلط قوالب 16 كيلوبايت إلى عدم محاذاة البنك وفشل فحص المجموع.

هل يمكن لـ DSMB144 أن يحل محل DSMB127 في نفس الفتحة؟

ميكانيكيًا نعم، كهربائيًا لا. يضيف DSMB127 RWM مدعومًا بالليثيوم للبيانات الثابتة وعدد EPROM أصغر. يؤدي استبدال 144 بـ 127 إلى إعادة حرق المشروع بالكامل في EPROM وفقدان جميع المتغيرات المحفوظة بالبطارية ما لم يتم ترحيلها إلى RWM لوحدة المعالجة المركزية أولاً.

ما هو سحب اللوحة الخلفية 5 فولت تيار مستمر؟

760 مللي أمبير نموذجي (3.8 واط) مع جميع المقابس الـ 16 مملوءة ومحددة. تسحب اللوحة الفارغة حوالي 210 مللي أمبير لمصابيح LED وخمول العازل. هذا يحمل مسار 5 فولت تيار مستمر 40 أمبير DSSR122 المشترك مع PM630 وجسر CEX؛ حافظ على مجموعة فتحات وحدة المعالجة المركزية ضمن الميزانية.
