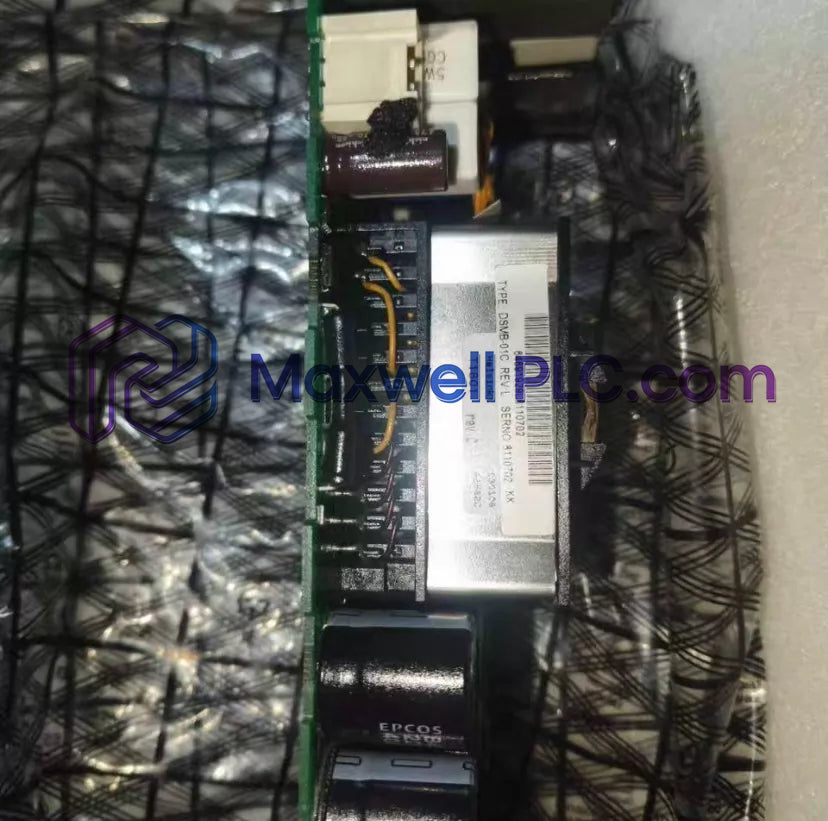

تعمل لوحة إمداد الطاقة ABB DSMB-01C 64691929R، والمُدرجة أيضًا تحت اسم DSMB-01C، كمكون مادي مخصص لتنظيم الجهد الكهربائي الداخلي وتوزيع الطاقة ضمن تكوينات محرك Advant OCS/800xA.

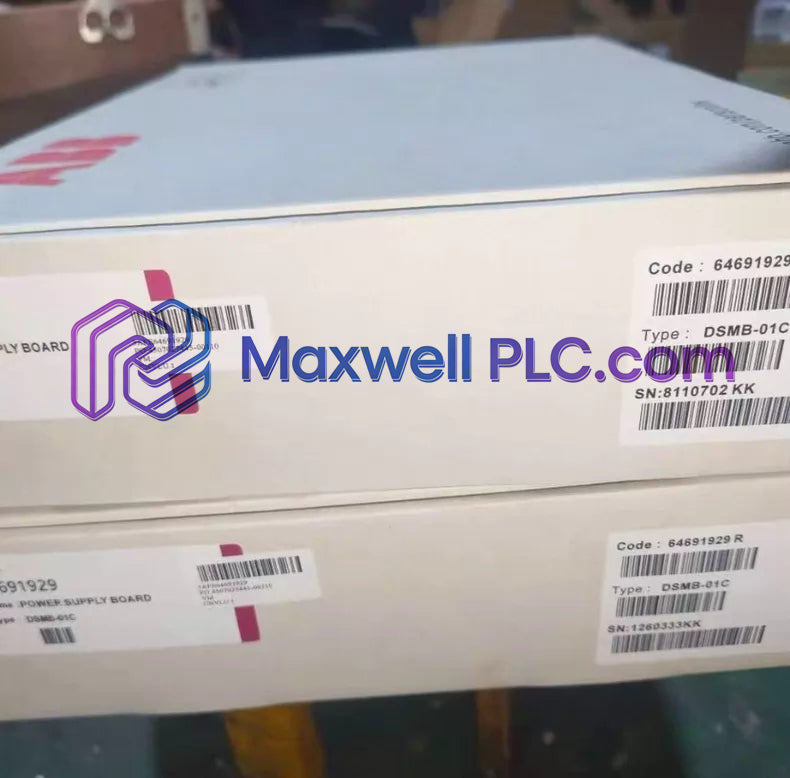

تحديد الهوية للمعدات وتعيين أرقام الأجزاء

يشير التحديد DSMB-01C 64691929R إلى خصائص فيزيائية ووظيفية مميزة عبر منصات تحكم ABB:

• DSMB-01C: يشير إلى البنية الوظيفية للوحة الدوائر لتحويل مصدر الطاقة.
• 64691929R: يحدد رمز مراجعة رقم الجزء المُصنّع بالضبط.
• Advant OCS/800xA: يحدد التوافق مع أنظمة التحكم الموزعة وأنظمة محركات العاكس من ABB.
• ACS800DSUV3 Kit: يحدد دمج تجميع وحدة محرك العاكس الأساسية.

معايير الأداء الفني

سرعة الاتصال باللوحة الخلفية والشبكات المحددة

يتصل DSMB-01C 64691929R بإلكترونيات نظام القيادة الداخلية لدعم سرعة اتصال ناقل اللوحة الخلفية عالية السرعة عبر لوحات التحكم. يحافظ توافق الفلاش للبرامج الثابتة على معلمات دورة التنفيذ المحددة أثناء تقلبات إمداد الإدخال. تحافظ هذه اللوحة على مستويات طاقة منطق الناقل الداخلي المعزولة، مما يمنع تموج الجهد عبر محولات اتصال Profinet أو EtherNet/IP المتصلة داخل تجميعات التحكم في القيادة.

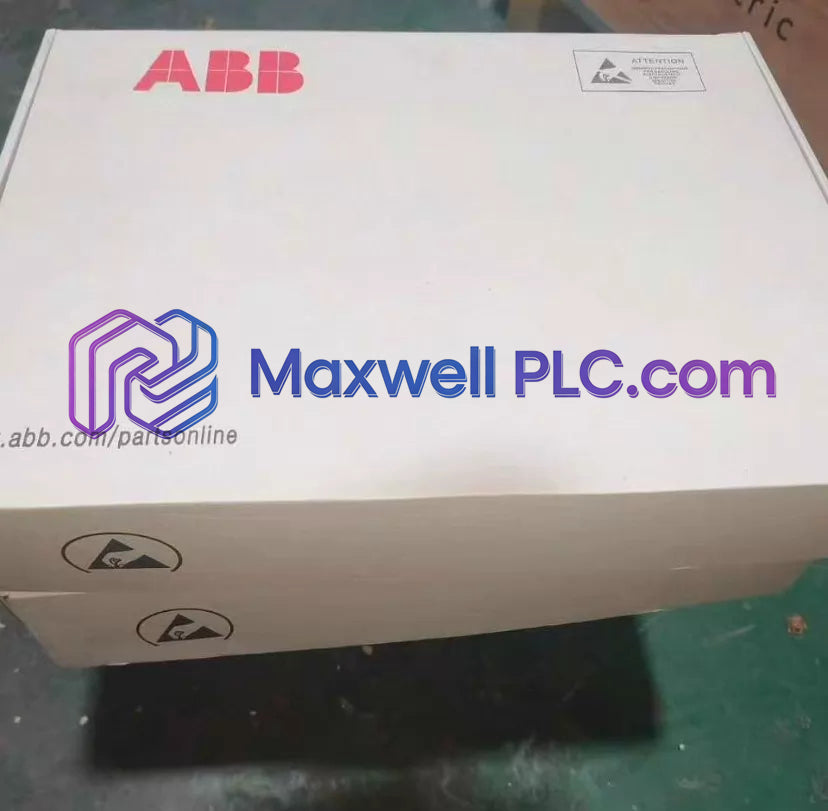

قائمة مكونات العبوة

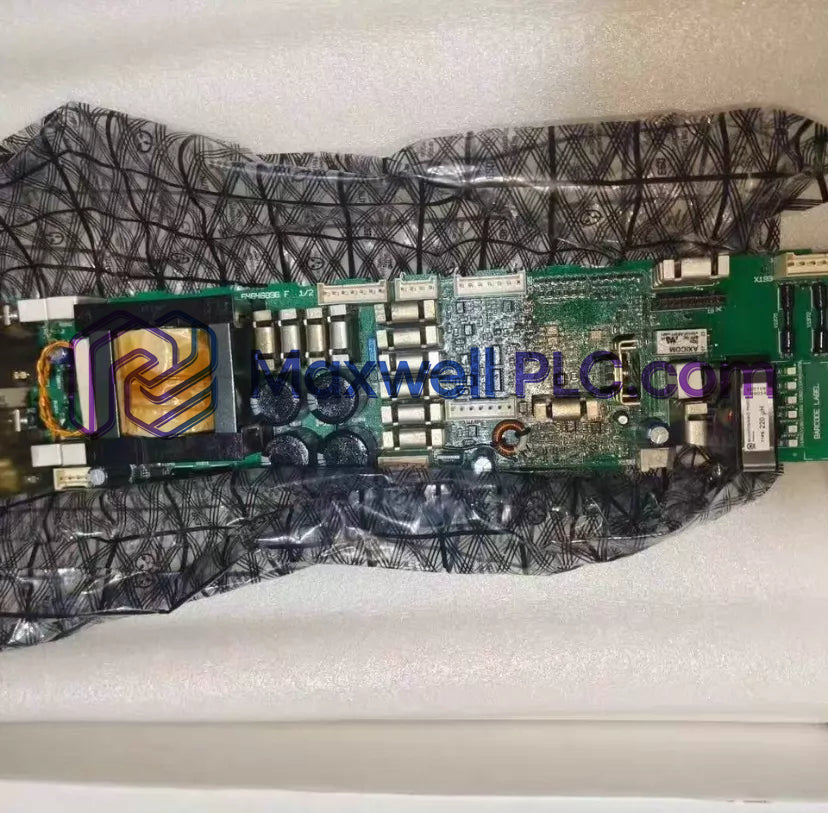

• 1 × مجموعة طاقة لوحة الدوائر المطبوعة ABB DSMB-01C 64691929R

توجيهات التركيب والتأريض

• تثبيت لوحة الدوائر إلى حوامل معدنية أو بلاستيكية هيكلية باستخدام ثلاثة براغي تثبيت أصلية.
• تأريض الوحدة مباشرة إلى قضيب التأريض الواقي (PE) لتقليل التداخل الكهرومغناطيسي عالي التردد.
• توصيل كابلات 24 فولت تيار مستمر المنظمة بما يتماشى بدقة مع مخططات توصيل الأطراف الطرفية للنظام.
• تركيب قلب الفريت على أسلاك الإدخال وتثبيت جميع الكابلات بأربطة الكابلات لمنع ملامستها لمشتتات الحرارة المجاورة.

الأسئلة الشائعة الفنية

• س: ما هو متطلب جهد الإدخال التشغيلي الاسمي للوحة إمداد الطاقة هذه؟

  ج: تقبل الوحدة إمدادًا منظمًا بجهد 24 فولت تيار مستمر، مما يوفر طاقة خرج محلية لإلكترونيات معالجة المحرك الداخلية.

• س: ما هو تصنيف خرج الطاقة لتجميع DSMB-01C 64691929R؟

  ج: توفر اللوحة خرج طاقة مصنّف إجمالي يبلغ 60 واط مع كفاءة تحويل تشغيلية لا تقل عن 85 بالمائة عند إدخال 24 فولت.

• س: ما هو الحد الأدنى لوقت الثبات الذي توفره اللوحة تحت الحمل؟

  ج: يحافظ تصميم الدائرة على وقت ثبات يبلغ >= 20 مللي ثانية عند 25 أمبير أثناء انقطاعات الجهد الأساسي المؤقتة.

• س: كيف يجب تأريض اللوحة داخل هيكل المحرك؟

  ج: قم بتوصيل اللوحة مباشرة بقضيب التأريض الواقي (PE) باستخدام نقاط التثبيت الموصلة للتخفيف من الضوضاء الكهرومغناطيسية.

• س: هل يتم دعم التبديل السريع لهذه اللوحة داخل تجميعات محرك ACS800 الحية؟

  ج: لا، يجب فصل طاقة النظام الأساسية وتفريغ مكثفات ناقل التيار المستمر بالكامل قبل إزالة اللوحة أو تركيبها.

• س: ما هي حدود درجة الحرارة المحيطة للتخزين التي تنطبق على وحدة الأجهزة هذه؟

  ج: يجب الحفاظ على درجات حرارة التخزين المحيطة غير التشغيلية بدقة بين -25 درجة مئوية و +70 درجة مئوية في بيئات غير مكثفة.

• س: ما هو عدد المثبتات المادية المطلوبة لتثبيت هيكل اللوحة؟

  ج: تتطلب لوحة الدوائر ثلاثة براغي تثبيت أصلية مشدودة إلى الحدود الميكانيكية المحددة على دعامات التباعد الهيكلية.

• س: ما هي خطوات إدارة الكابلات التي يجب اتخاذها أثناء التجميع الميداني؟

  ج: قم بتثبيت جميع كابلات الطاقة بأربطة الكابلات وتركيب حلقات الفريت لمنع التآكل الميكانيكي أو الاتصال الحراري بمشتتات الحرارة.
