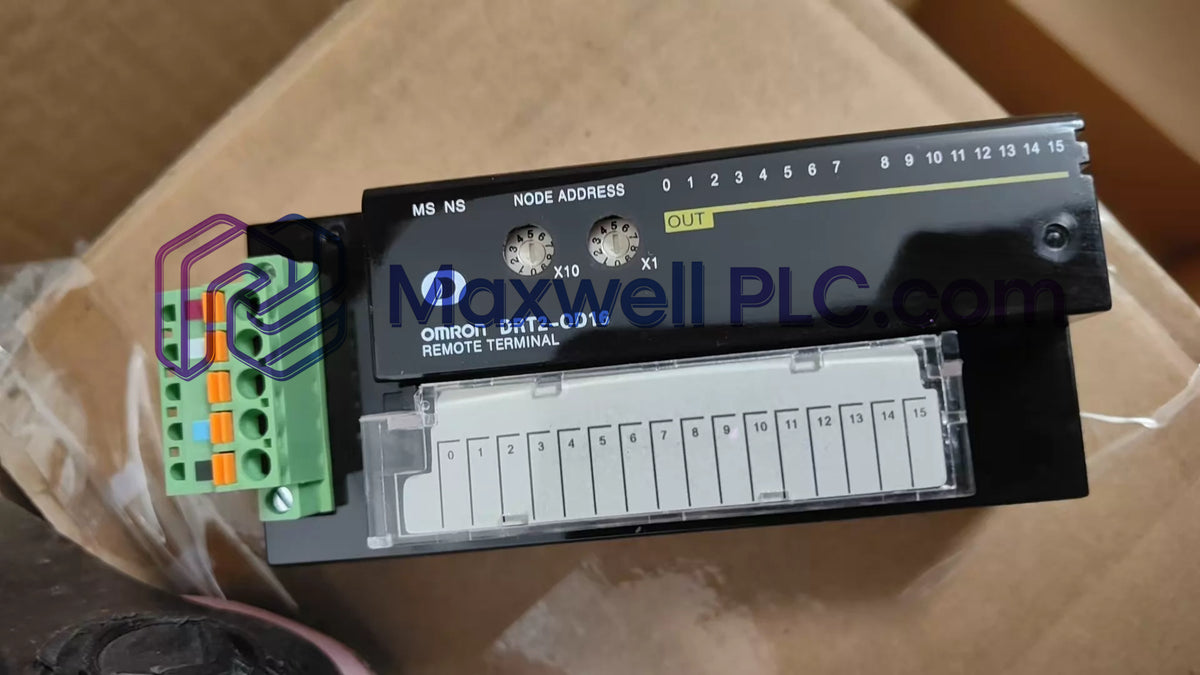

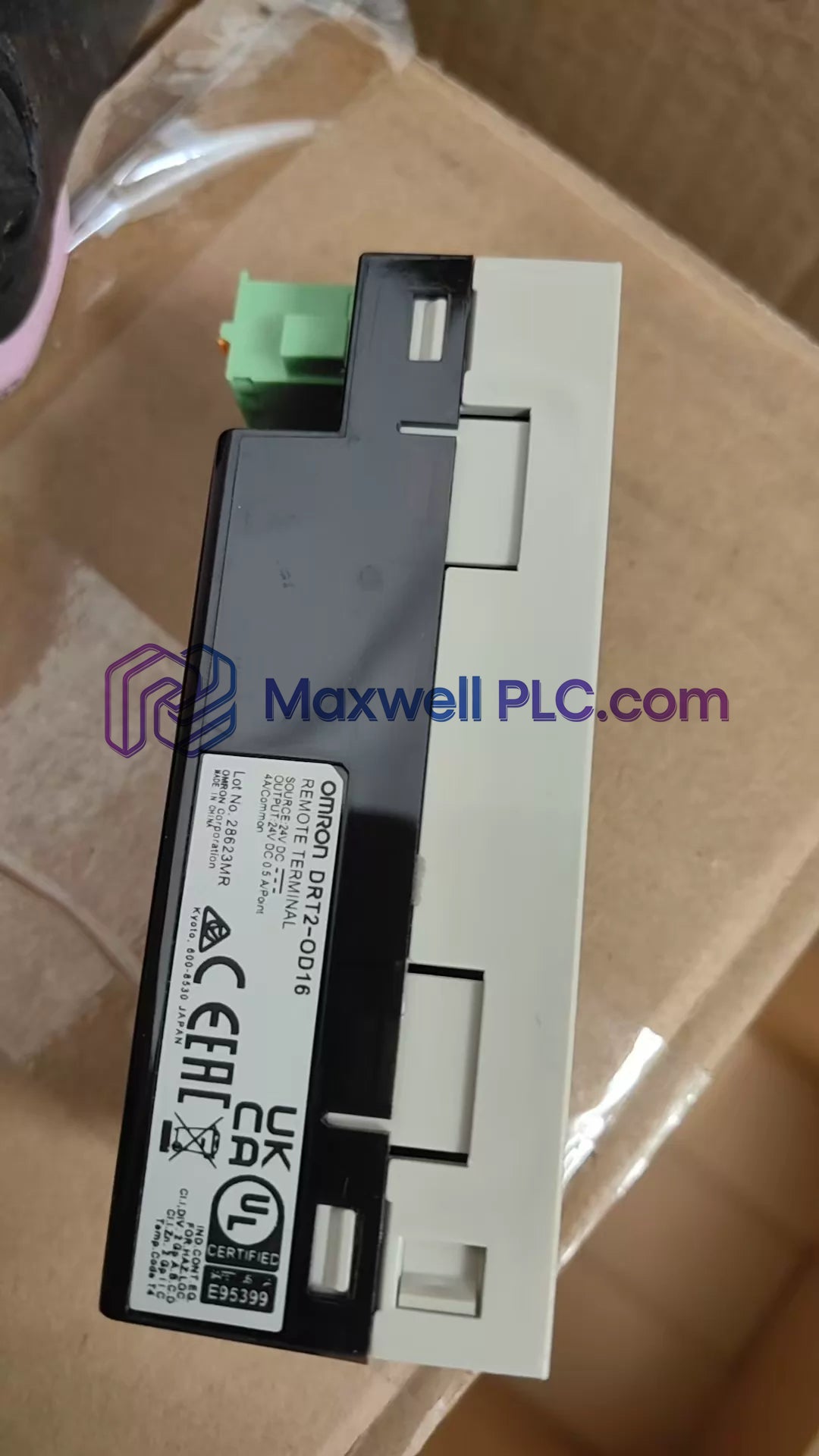

تعمل وحدة Omron DRT2-OD16، المُصنفة أيضاً كطرفية إخراج DRT2-OD16 مزودة بترانزستورات، كمكون أجهزة مخصص للتحكم المنطقي المنفصل بـ 16 نقطة وتشغيل الأحمال ضمن شبكات ناقل المجال DeviceNet.

تسمية طراز القطعة

• DRT2: منصة طرفية ذكية تابعة (Smart Slave) تتميز بتشخيصات داخلية للجهاز ومراقبة تشغيلية.
• OD: تصنيف كتلة إخراج الترانزستور.
• 16: 16 نقطة تلامس إخراج منفصلة.

مواصفات الأداء التشغيلي

نقل الناقل في الوقت الفعلي والبنية الداخلية

تحافظ وحدة DRT2-OD16 على تحديثات الإشارات المنفصلة عالية السرعة عبر الشبكات الفرعية البعيدة دون التأثير على سرعة اتصال ناقل اللوحة الخلفية. تنفذ دوائر التحكم المنطقي الداخلية تبديل الترانزستور ومراقبة الإخراج في الوقت الفعلي مع توفير توسيع سلس لكثافة الإدخال/الإخراج. تحافظ بنية النظام المدمجة على توافق كامل مع فلاش البرامج الثابتة لدعم المراسلة الحتمية ومزامنة مسح الشبكة.

محتويات حزمة التسليم

• 1 × طرفية إخراج ترانزستور Omron DRT2-OD16
• 1 × موصل كابل مفتوح DeviceNet
• 1 × ورقة التثبيت

بروتوكول التثبيت والتوصيل في الخزانة

قواعد التثبيت في الخزانة

• ثبّت مبيت الطرفية على سكة DIN قياسية مقاس 35 مم داخل لوحة واقية.
• تأكد من وجود مساحة تهوية كافية فوق وتحت المبيت للحفاظ على الحمل الحراري.

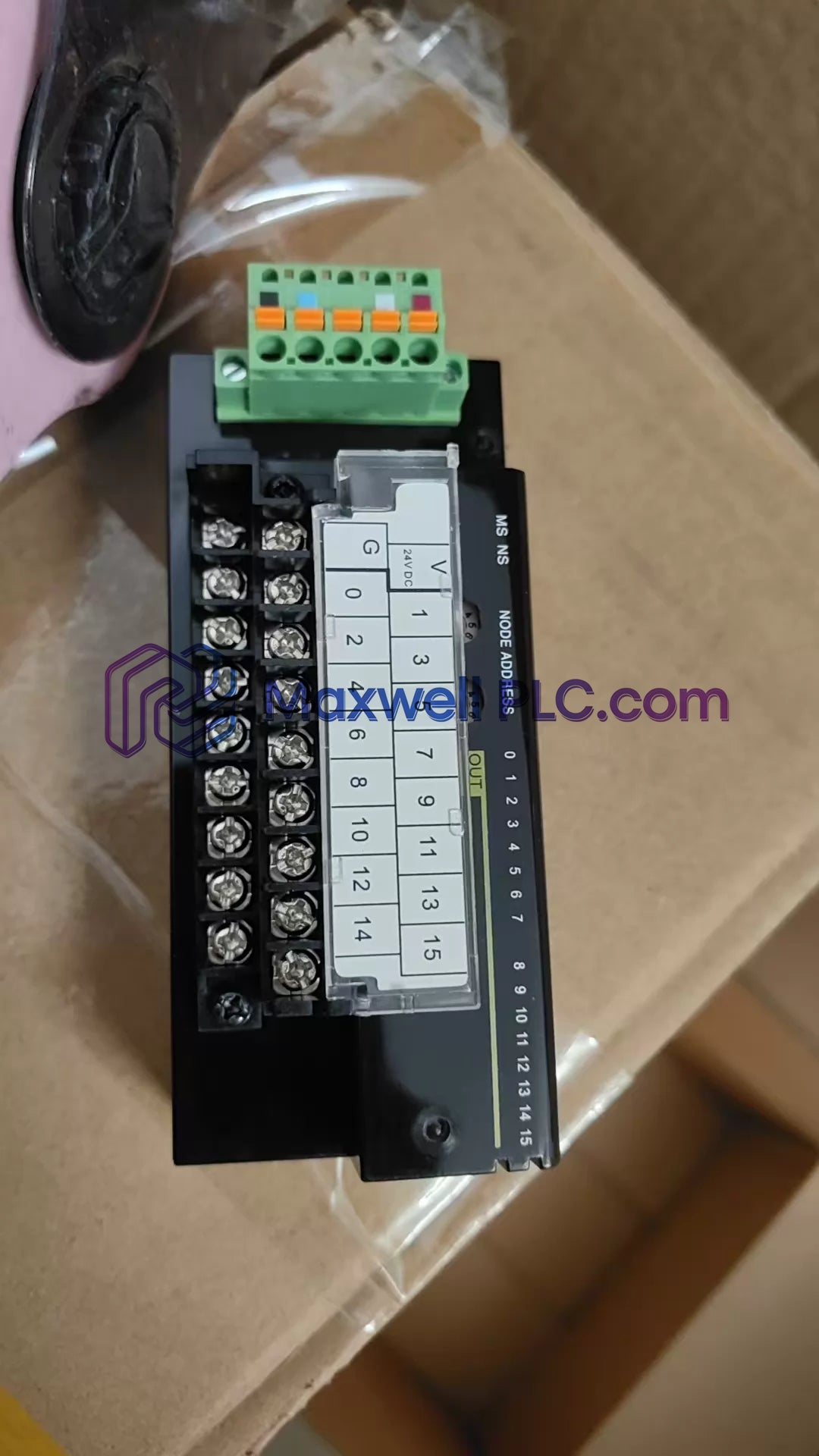

توصيل طرفية الإخراج

• قم بتوصيل أحمال المجال بأطراف إخراج ترانزستور NPN مع مراعاة قطبية طاقة التيار المستمر الصحيحة.
• تحقق من أن سحب التيار لا يتجاوز 0.5 أمبير لكل قناة أو 4 أمبير عبر الخط المشترك.

الأسئلة الشائعة

• ما هو منطق التبديل المشترك الداخلي الذي تستخدمه أطراف إخراج DRT2-OD16؟

  تتميز الوحدة بتهيئة إدخال/إخراج مشتركة داخلية من نوع NPN مصممة لترتيبات أحمال تأريض التيار.

• ما هو الحد الأقصى لتصنيف التيار لكل قناة إخراج في DRT2-OD16؟

  تتعامل كل قناة إخراج ترانزستور فردية مع ما يصل إلى 0.5 أمبير تيار مستمر عند تحميل التشغيل الكامل.

• ما هي سعة التيار القصوى المسموح بها لكل مجموعة مشتركة؟

  يجب ألا يتجاوز تيار الحمل التراكمي 4 أمبير لكل خط مشترك عبر مجموعة الإخراج النشطة.

• ما هو أقصى انخفاض في الجهد يحدث عبر أطراف الإخراج النشطة؟

  تم تصنيف الجهد المتبقي بحد أقصى 1.2 فولت تيار مستمر عند تبديل حمل 0.5 أمبير بين الطرف و G.

• هل يمكن لـ DRT2-OD16 العمل في البيئات الصناعية التي تقل عن درجة التجمد؟

  الوحدة مصنفة للتشغيل الميداني المستقر في درجات حرارة محيطة تتراوح من -10 درجة مئوية إلى 55 درجة مئوية.

• كيف تتعامل الوحدة مع تنفيذ بروتوكول الاتصال عبر DeviceNet؟

  يعالج المنطق الداخلي الرسائل الدورية والصريحة بشكل حتمي دون التأثير على سرعة الناقل الإجمالية.

• ما هي ظروف التخزين المطلوبة للوحدات الاحتياطية غير العاملة؟

  يجب تخزين الوحدات غير المشحونة بالطاقة في بيئات غير متكثفة يتم الحفاظ عليها بين -25 درجة مئوية و 65 درجة مئوية.

• ما هو معيار التثبيت الذي يدعمه المبيت المادي؟

  يتميز مبيت الوحدة بآلية مشبك خلفية متكاملة مصممة للتثبيت القياسي على سكة DIN مقاس 35 مم.
