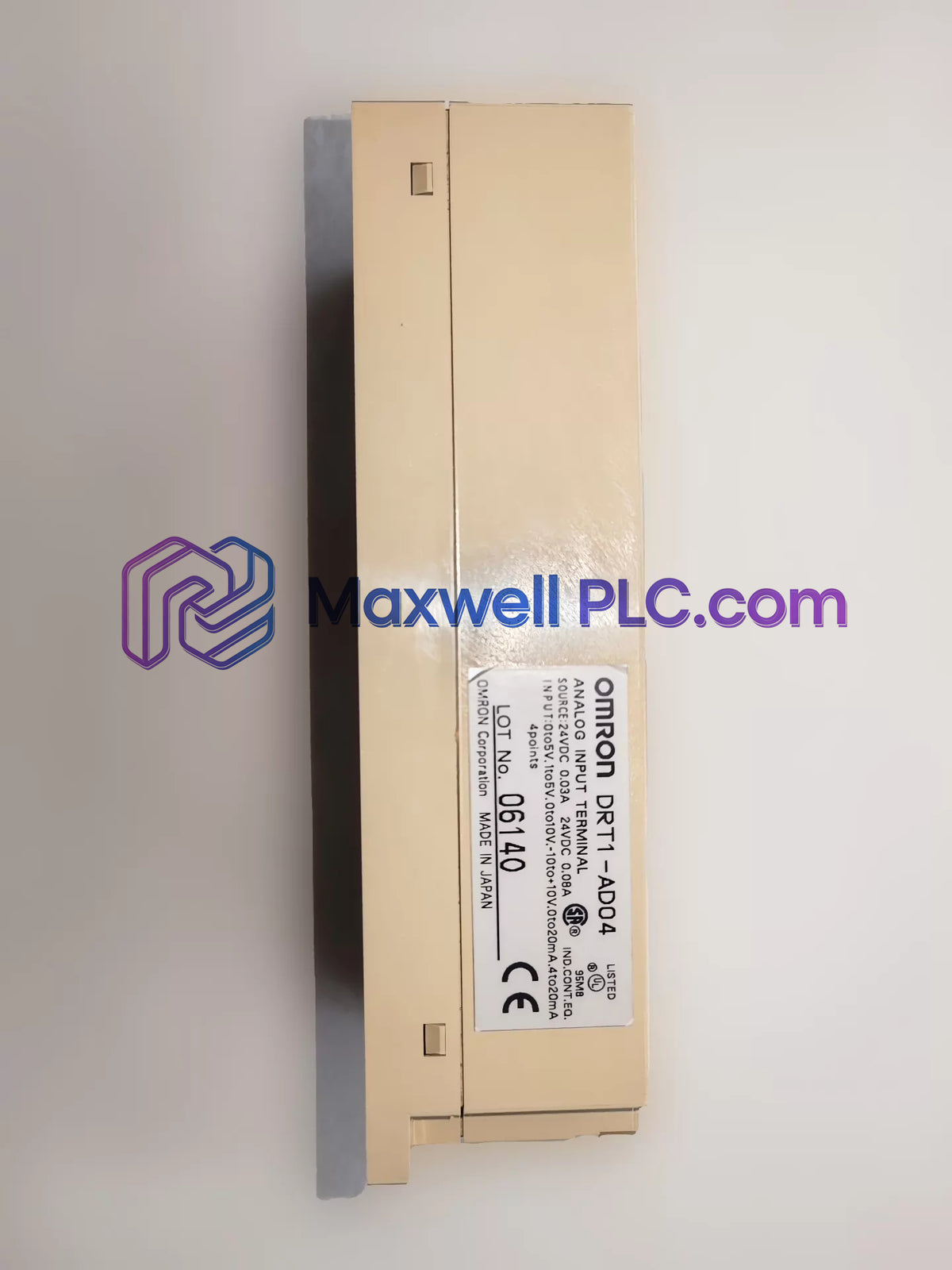

تم تهيئة وحدة Omron DRT1-AD04 (وحدة إدخال تناظري DRT1-AD04) لعمليات الاستحواذ التناظري الميداني متعدد النطاقات في بنى شبكات DeviceNet، وتوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. تقوم الوحدة بتحويل ما يصل إلى 4 قنوات إدخال جهد أو تيار إلى قيم رقمية، وترسل متغيرات العمليات المرقمنة عبر خطوط شبكة DeviceNet.

مصفوفة التسمية وهيكل الطراز

• DRT1: كود عائلة الوحدات التابعة الذكية لواجهات شبكة DeviceNet.
• AD: كتلة وظيفية لإدخال محول تناظري إلى رقمي.
• 04: سعة 4 نقاط لقنوات الإدخال التناظري.

المواصفات الكهربائية والميكانيكية

عمليات الشبكة الحتمية وسرعة الناقل

تعالج وحدة DRT1-AD04 المدخلات التناظرية بسرعات تصل إلى 2 مللي ثانية لكل نقطة، مما يوفر توسيعاً كثيفاً وسريع الاستجابة للمدخلات/المخرجات عبر قطاعات الشبكة الموزعة. تنسق معالجة المنطق الداخلي الاتصالات الخلفية مع وحدات المعالجة المركزية لـ PLC الرئيسية دون التسبب في اختناقات في سرعة اتصالات الناقل. يدعم توافق البرامج الثابتة المدمجة (Flash) أنماط المراسلة الحتمية والصريحة لـ DeviceNet عبر الرفوف البعيدة.

حزمة الشحن القياسية

• 1 × وحدة إدخال تناظري Omron DRT1-AD04
• 1 × موصل DeviceNet مفتوح بـ 5 دبابيس
• 1 × ورقة ملصقات المحطات

توجيهات تركيب الأجهزة والتوصيلات الميدانية

التركيب داخل الحاوية وعلى السكة

• ثبّت الوحدة بإحكام على سكة DIN قياسية مقاس 35 مم أو اربطها بلوحة مسطحة عبر برغيين M4.
• تأكد من وجود مسافة خلوص لا تقل عن 30 مم فوق وتحت الوحدة للسماح بتبديد حراري كافٍ.

إنهاء كابلات الإشارة والناقل

• قم بتوصيل خطوط الإشارة التناظرية الميدانية باستخدام كابلات مزدوجة مجدولة محمية، مع تأريض سلك الحماية عند نقطة واحدة في الحاوية.
• قم بتوصيل كابل اتصالات DeviceNet بكتلة الطرف المفتوحة ذات الـ 5 دبابيس مع مراعاة رموز الألوان القياسية لتوزيع دبابيس الإشارة/الطاقة.

أسئلة شائعة

• ما هي نطاقات إدخال الإشارة التي تدعمها وحدة DRT1-AD04؟

  تدعم الوحدة نطاقات جهد من 0 إلى 5 فولت، 1 إلى 5 فولت، 0 إلى 10 فولت، و-10 إلى 10 فولت، بالإضافة إلى نطاقات تيار من 0 إلى 20 مللي أمبير و4 إلى 20 مللي أمبير.

• ما هي سرعة التحويل التي يحققها المحول التناظري إلى الرقمي؟

  زمن التحويل هو 2 مللي ثانية لكل نقطة نشطة، مما يؤدي إلى 8 مللي ثانية لـ 4 نقاط أو 4 مللي ثانية لنقطتين.

• كيف يتم تزويد الوحدة بالطاقة للاتصالات الميدانية والمنطق الداخلي؟

  تعمل الاتصالات بجهد 11 إلى 25 فولت تيار مستمر من ناقل DeviceNet، بينما يستخدم المنطق الداخلي مصدراً خارجياً بجهد 20.4 إلى 26.4 فولت تيار مستمر.

• ما هي الدقة الرقمية التي توفرها وحدة DRT1-AD04 عبر نطاق إدخالها؟

  توفر الوحدة دقة تحويل تبلغ 1/6,000 عبر كامل نطاق الإدخال المختار.

• ما هي معاوقة الإدخال المقدمة لمستشعرات الجهد والتيار الميدانية؟

  تتميز مدخلات الجهد بمعاوقة إدخال تبلغ 1 ميجا أوم كحد أدنى، بينما تقدم مدخلات التيار حوالي 250 أوم.

• ما هي خيارات التركيب المتاحة للتركيب على اللوحة؟

  تدعم الوحدة التركيب المباشر على السطح باستخدام براغي M4 أو التركيب بالضغط على سكة DIN قياسية مقاس 35 مم.

• ما هو أقصى جهد وتيار إدخال للإشارة يمكن للوحدة تحمله دون تلف؟

  حدود الإشارة القصوى هي +/-15 فولت لمدخلات الجهد و+/-30 مللي أمبير لمدخلات التيار.

• ما هي مقاومة العزل الموجودة بين الدوائر الداخلية المعزولة؟

  توفر الوحدة مقاومة عزل لا تقل عن 20 ميجا أوم مقاسة عند 250 فولت تيار مستمر بين كتل الدوائر المعزولة.
