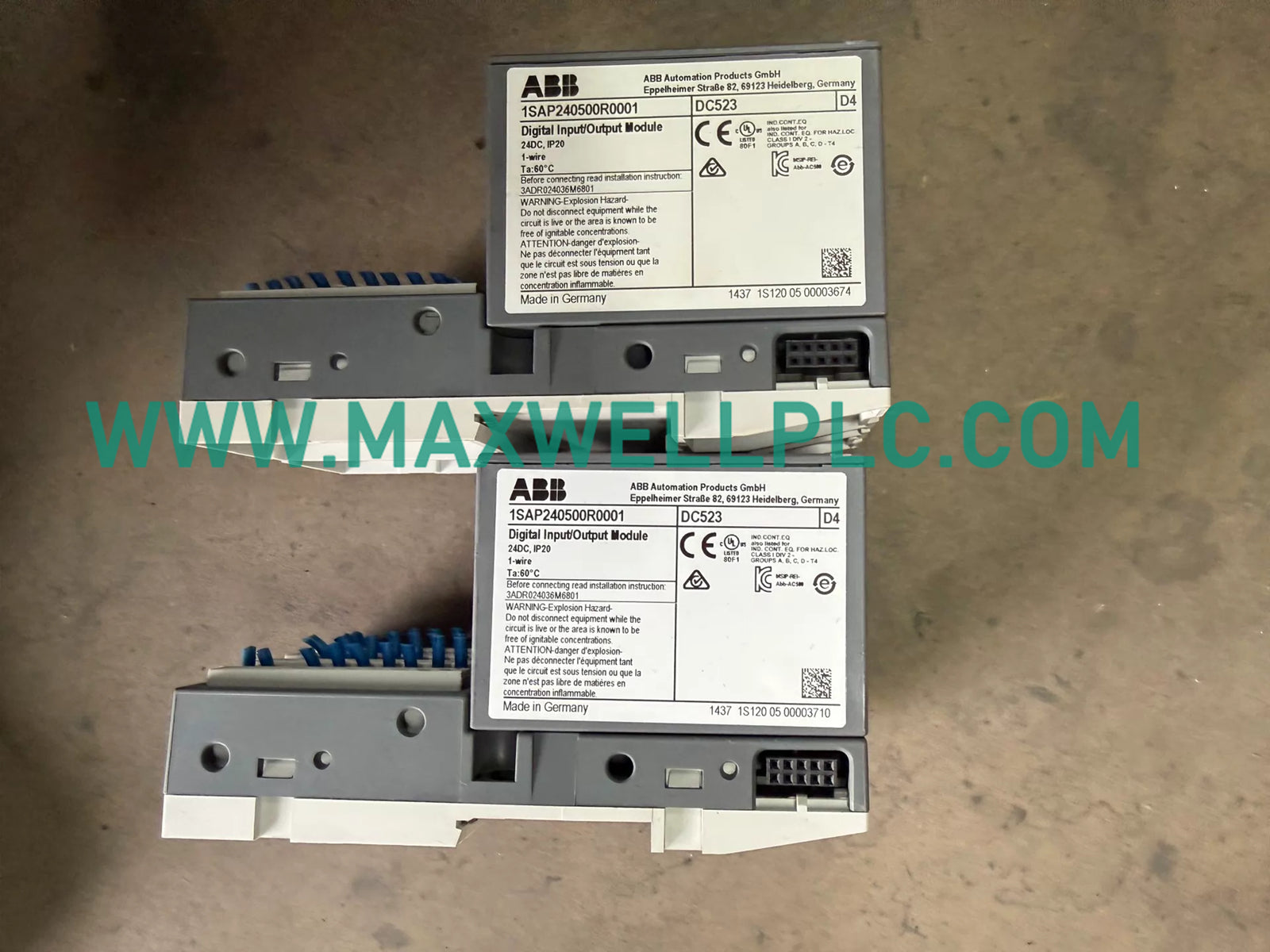

يعمل الطراز ABB DC523 1SAP240500R0001، والمُدرج أيضًا تحت اسم وحدة الإدخال/الإخراج الرقمية DC523، كمكوّن مادي متخصص لمعالجة الإشارات المنفصلة القابلة للتكوين ذات 24 قناة ضمن منصات ABB AC500 PLC. تربط الوحدة مدخلات المجال بجهد 24 فولت تيار مستمر ومخرجات الترانزستور مباشرةً عبر ناقل الإدخال/الإخراج للنظام. تسمح كل قناة قابلة للتكوين بتخصيص مرن كمدخل رقمي بجهد 24 فولت تيار مستمر مع تصفية تأخير الإدخال القابلة للتعديل (0.1 إلى 32 مللي ثانية) أو كمخرج رقمي ترانزستوري قادر على تبديل ما يصل إلى 0.5 أمبير لكل قناة عبر نطاق تشغيل من 20.4 إلى 28.8 فولت تيار مستمر.

تسمية الكتالوج والهيكل

• DC523: يحدد وحدة الأجهزة ذات 24 قناة قابلة للتكوين للإدخال/الإخراج الرقمي من سلسلة AC500.
• 1SAP240500R0001: يحدد رقم طلب ABB الدقيق لتتبع الهندسة والتجميع.
• منصة AC500: بنية ناقل التوسعة اللوحية القياسية لوحدة المعالجة المركزية AC500 وقواعد طرف الإدخال/الإخراج.

معلمات الأداء الفني

اتصال اللوحة الخلفية وتكامل النظام

تتصل الوحدة بوحدة طرف AC500 عبر واجهة ناقل الإدخال/الإخراج الداخلي، مما يتيح سرعة اتصال ناقل اللوحة الخلفية عالية السرعة عبر رف النظام. تمر قيم الحالة الرقمية وأقنعة بت التشخيص للقناة بشكل دوري إلى وحدة المعالجة المركزية بدون حمل بروتوكول إضافي. تضمن منطق التحكم على اللوحة توافق فلاش البرامج الثابتة مع وحدات المعالجة المركزية AC500، مما يسمح بإعادة التكوين الديناميكي للقناة والتزامن الدقيق عبر شبكات Profinet و EtherNet/IP المحددة مع الحفاظ على كثافة الإدخال/الإخراج للنظام القابلة للتطوير.

مكونات حزمة الإرسال

• 1 × وحدة إدخال/إخراج رقمية ABB DC523 1SAP240500R0001
• 1 × غطاء واقي من الغبار لواجهة الطرف
• 1 × كتيب إرشادات التثبيت المرجعي من المصنع

توصيل الكابلات الميدانية وتجميع الأجهزة

• تجميع قاعدة الطرف والرف
  • ثبّت الوحدة بإحكام على قاعدة وحدة الطرف TU5xx المخصصة والمثبتة على سكة DIN قياسية 35 مم.
  • تأكد من استمرارية التأريض الفيزيائي عن طريق تثبيت قاعدة الطرف بإحكام على سكة فولاذية نظيفة وغير مطلية.
• وصلات الطرف الميدانية
  • وجّه أسلاك المجال بجهد 24 فولت تيار مستمر بشكل منفصل عن كابلات التيار المتردد عالية الجهد لتقليل الاقتران الكهرومغناطيسي.
  • وصل مستشعرات الإدخال وأجهزة حمل الإخراج باستخدام مقاييس الأسلاك الموصى بها وفقًا لمخطط كتلة قاعدة الطرف.

أسئلة فنية متكررة

• كيف يتم تكوين القنوات الفردية على وحدة DC523 كمدخلات أو مخرجات؟

  يتم تعيين القنوات كمدخلات أو مخرجات عبر إعدادات معلمات البرامج في Automation Builder أثناء إعداد الأجهزة.

• ما هو نطاق تصفية تأخير الإدخال الذي يمكن تطبيقه على قنوات الإدخال الرقمية؟

  معلمة تأخير الإدخال قابلة للتعديل في البرامج من 0.1 مللي ثانية إلى 32 مللي ثانية لقمع ارتداد التلامس والضوضاء.

• هل قنوات خرج الترانزستور محمية ضد أعطال قصر الدائرة؟

  نعم، تتميز المخارج بمنطق حماية داخلي ضد قصر الدائرة والحمل الزائد لحماية القنوات من أعطال القصر.

• هل يمكن استبدال وحدة DC523 بينما تكون اللوحة الخلفية لـ AC500 مزودة بالطاقة؟

  يعتمد التبديل السريع على نوع وحدة الطرف المستخدمة؛ راجع قواعد دليل الوحدة الأساسية قبل فصل الطاقة.

• ما هو استهلاك الطاقة الذي تسحبه DC523 من ناقل اللوحة الخلفية الداخلي؟

  تسحب الوحدة حوالي 2 واط من اللوحة الخلفية، باستثناء أحمال تيار الإخراج الميداني الخارجي.

• ما هو نطاق جهد الإمداد الخارجي المطلوب لمشغلات الترانزستور الخارجة؟

  تتطلب مخرجات الترانزستور إمدادًا خارجيًا بجهد 24 فولت تيار مستمر يعمل ضمن نطاق 20.4 إلى 28.8 فولت تيار مستمر.

• كيف تشير الوحدة إلى تشخيصات القناة وحالات أعطال الأجهزة لوحدة المعالجة المركزية؟

  يتم إرسال مؤشرات الأعطال مثل قصر دائرة الإخراج أو فقدان الإمداد عبر أعلام تشخيص اللوحة الخلفية إلى وحدة المعالجة المركزية.

• هل تتطلب الوحدة مقاومات إنهاء خارجية على قنوات الإدخال الرقمية غير المستخدمة؟

  لا، تبقى القنوات غير المستخدمة غير مكونة في البرامج ولا تتطلب مقاومات رفع أو خفض خارجية.
