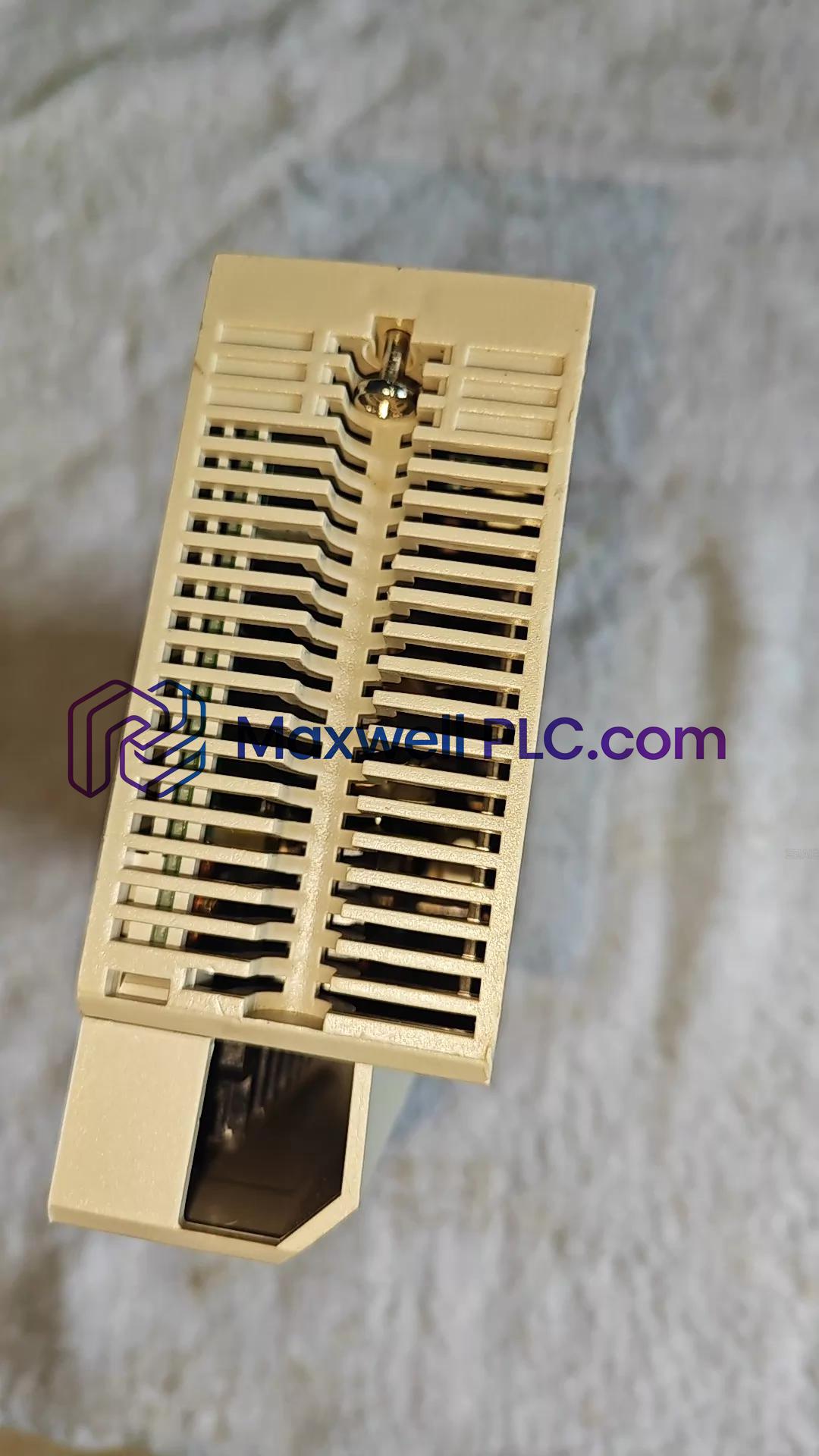

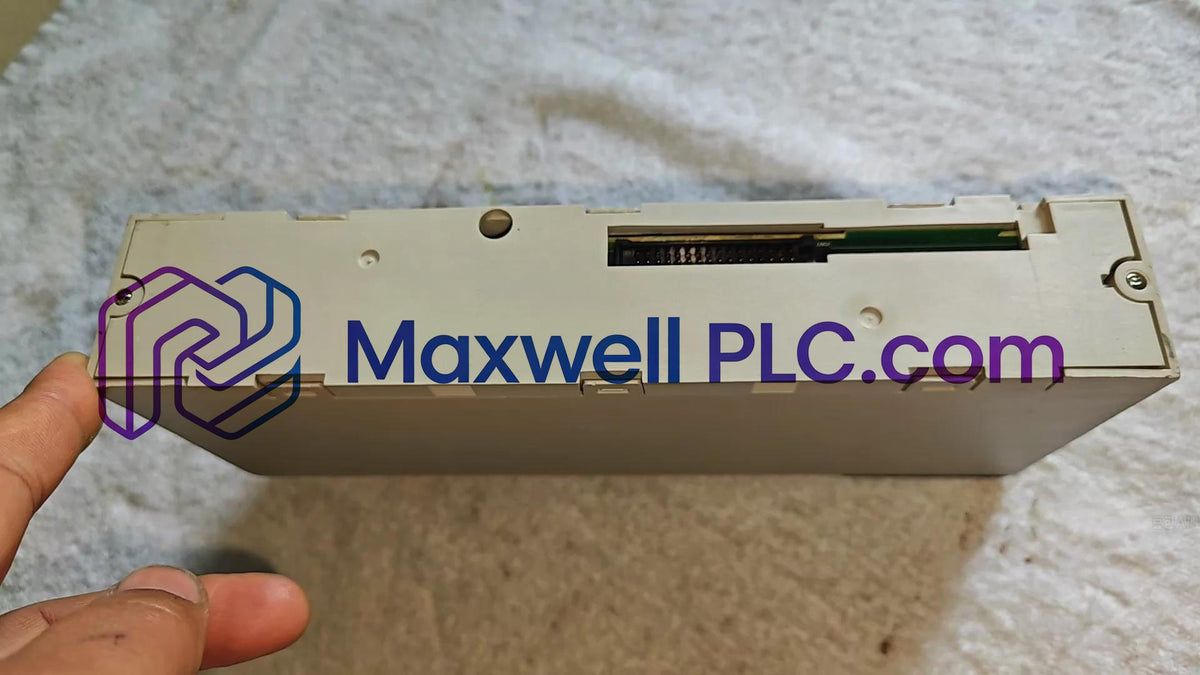

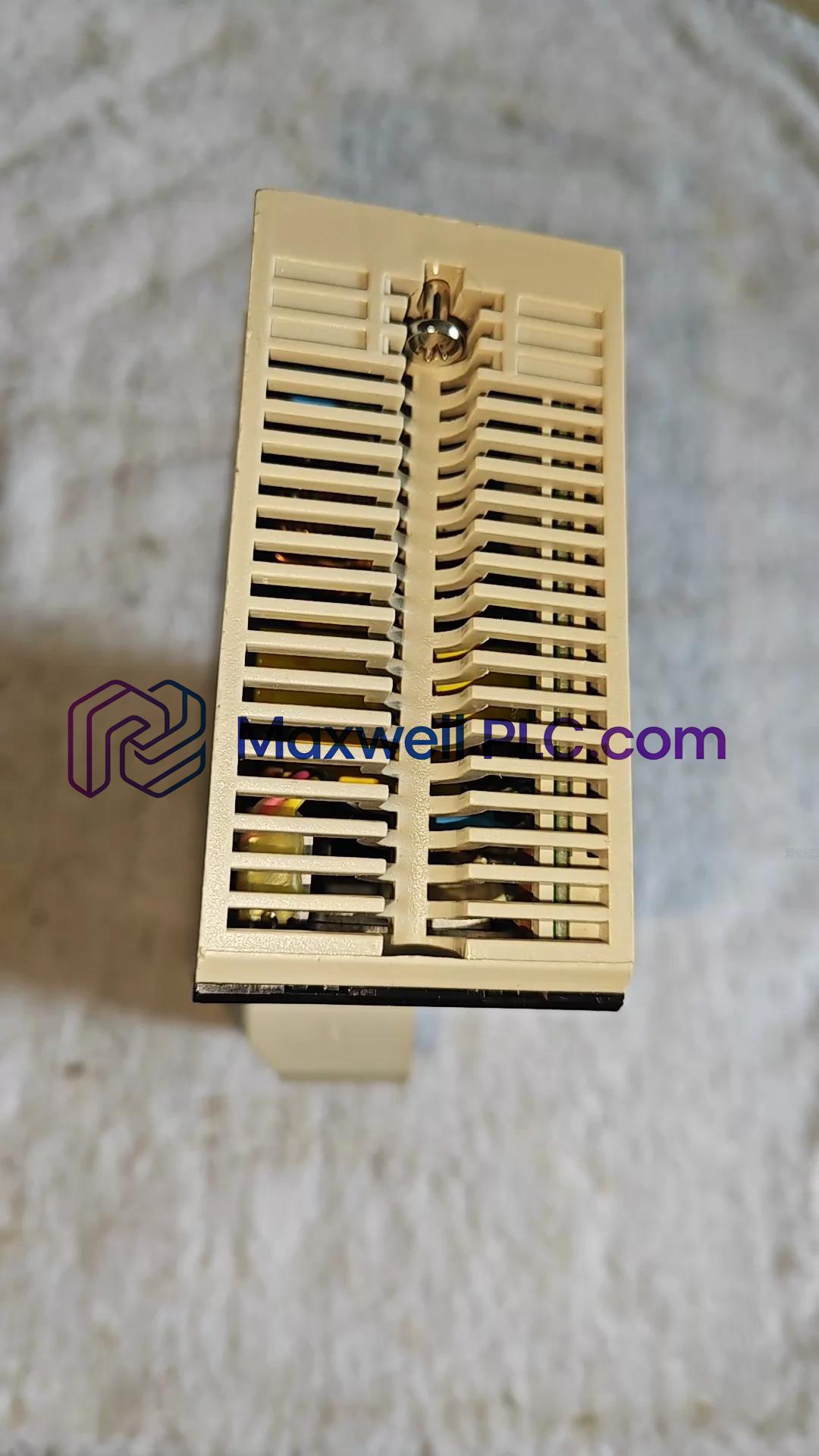

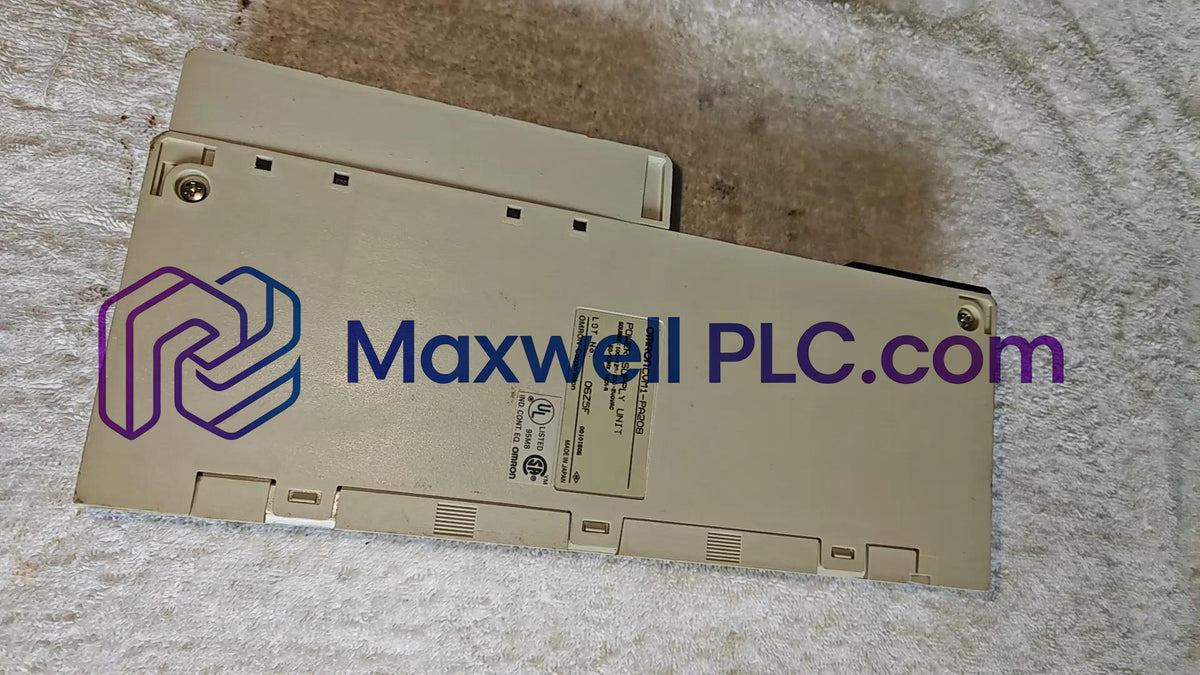

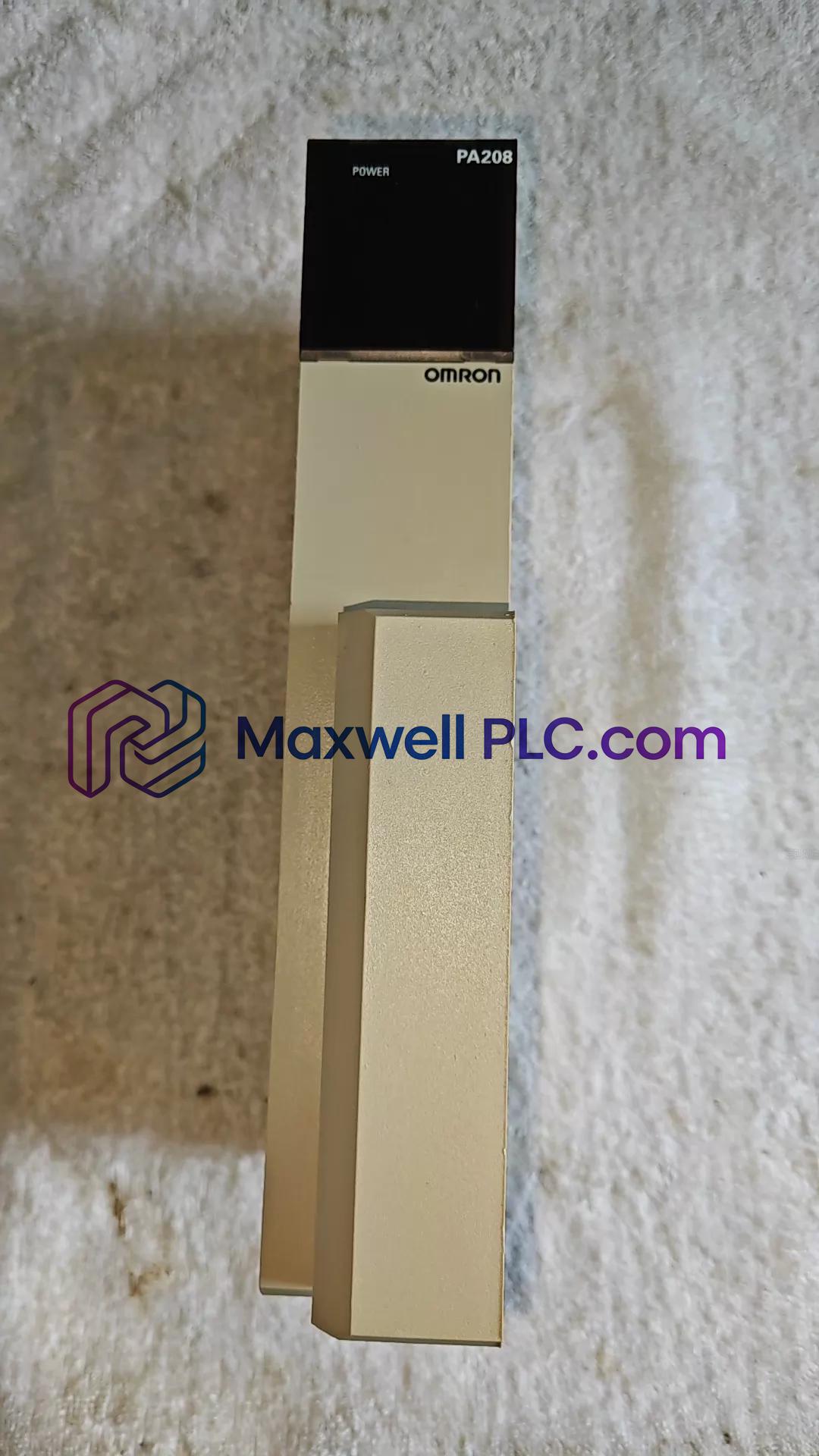

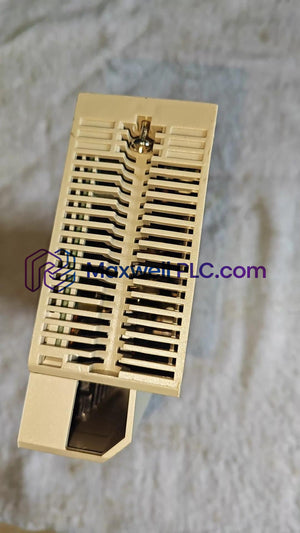

تعمل وحدة Omron CVM1-PA208 كوحدة تزويد طاقة رئيسية من طراز CVM1 تُستخدم لتنفيذ عمليات تحويل وتنظيم طاقة ناقل الحامل الداخلي عبر منصات نظام التحكم المنطقي القابل للبرمجة (PLC) من سلسلة CV. وهي تقوم بتحويل دخل التيار المتردد الرئيسي من 100 إلى 240 فولت تيار متردد إلى طاقة منطقية منظمة بجهد 5 فولت تيار مستمر وطاقة إضافية بجهد 24 فولت تيار مستمر للمعالجات المركزية وبطاقات الذاكرة ووحدات الحامل المحلية دون التسبب في حدوث تموج في خط الطاقة.

تفكيك تسمية الطراز

• CVM1: بنية حامل النظام المعياري من سلسلة CV.
• PA: تكوين وحدة تزويد الطاقة بالتيار المتردد (AC).
• 208: تصنيف سعة الطاقة القياسي مع خرج 5 فولت تيار مستمر يصل إلى 8 أمبير.

المواصفات الفنية للنظام

توزيع طاقة اللوحة الخلفية وتوافق النظام

توفر وحدة CVM1-PA208 جهدًا منطقيًا مستقرًا مباشرة عبر ناقل اللوحة الخلفية لوحدة المعالجة المركزية لضمان سرعة اتصال وتوقيت يمكن التنبؤ بهما عبر حوامل التوسعة المثبتة. تمنع قضبان الجهد المستقرة أخطاء الناقل المنطقي أثناء زيادة كثافة وحدات الإدخال/الإخراج عندما تقوم وحدات رقمية وتماثلية متعددة بتنفيذ مهام مسح عالية التردد. تعمل دوائر طاقة التثبيت المدمجة على استدامة تشغيل اللوحة الخلفية خلال الانخفاضات اللحظية في جهد خط التيار المتردد دون مقاطعة إجراءات توافق فلاش البرنامج الثابت.

حزمة التوريد والمكونات

• 1 × وحدة تزويد طاقة Omron CVM1-PA208
• 1 × غطاء حماية لطرف التوصيل
• 1 × نشرة تعليمات فنية

تركيب الخزانة والأسلاك الميدانية

طريقة تجميع الحامل

• أدخل وحدة CVM1-PA208 في الفتحة المخصصة في أقصى اليسار على هيكل اللوحة الخلفية لـ CVM1.
• أحكم ربط براغي تثبيت الوحدة العلوية والسفلية بعزم 0.8 نيوتن متر لمنع ارتفاع مقاومة التلامس الأرضي بسبب الاهتزاز المادي.

توصيلات الطاقة الرئيسية

• قم بتوصيل أسلاك طاقة التيار المتردد الرئيسية بأطراف التوصيل اللولبية AC(L) و AC(N) باستخدام موصلات نحاسية مجدولة مع عروات حلقية M3.5.
• قم بتوصيل طرف التأريض (GR) المخصص مباشرة بنقطة تأريض مستقلة باستخدام سلك موصل بمساحة مقطع لا تقل عن 2.0 مم² لقمع ضوضاء الخط عالية التردد.

الأسئلة الشائعة

• هل يمكن استبدال وحدة تزويد الطاقة CVM1-PA208 أثناء تشغيل الحامل؟

  لا، لا تدعم وحدة CVM1-PA208 الإدخال أو الإزالة أثناء التشغيل. يجب عزل طاقة دخل التيار المتردد الرئيسية قبل التركيب المادي أو إخراج الوحدة.

• ما هي حدود جهد الدخل المطبقة على أطراف تزويد التيار المتردد؟

  تقبل الوحدة تصنيفًا اسميًا يتراوح بين 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز، مع نطاق تحمل تشغيلي مستمر يتراوح بين 85 إلى 264 فولت تيار متردد.

• ما هو الجهد المنطقي وسعة التيار التي توفرها هذه الوحدة للحامل؟

  توفر الوحدة قضيب خرج بجهد منظم 5 فولت تيار مستمر عند تيار حمل أقصى يبلغ 8 أمبير مباشرة إلى ناقل اللوحة الخلفية الداخلي.

• كيف تتعامل وحدة تزويد الطاقة مع ضوضاء الخط العابرة على خط التيار المتردد الوارد؟

  تقوم مرشحات قمع الضوضاء المتكاملة بتوجيه عابرات الخط عبر دوائر التدريع الداخلية إلى طرف GR، مما يتطلب توصيل تأريض منخفض المعاوقة.

• ما هي آلية الحماية التي يتم تنشيطها عند حدوث حالة حمل زائد لخرج 5 فولت تيار مستمر؟

  تقوم دائرة الكشف عن التيار الزائد بتحديد تيار الخرج وخفض جهد الخرج عندما يتجاوز إجمالي طلب الحمل 8 أمبير، وتستعيد الخرج تلقائيًا بمجرد زوال الخطأ.

• ما هي قيمة العزم التي يجب تطبيقها على براغي طرف التوصيل الميداني؟

  أحكم ربط براغي الطرف M3.5 بعزم دوران يتراوح بين 0.8 و 1.2 نيوتن متر للحفاظ على تلامس كهربائي محكم.

• هل تتضمن وحدة CVM1-PA208 طرفًا لمراقبة حالة التشغيل؟

  نعم، يغلق ملامس مرحل خرج التشغيل (RUN) المخصص عندما يظل جهد خرج 5 فولت تيار مستمر ضمن حدود عتبة التشغيل العادية.

• ما هو تصنيف جهد العزل الكهربائي بين الأطراف الميدانية والغلاف؟

  تحافظ الوحدة على عزل كهربائي يصل إلى 2300 فولت تيار متردد مطبق لمدة دقيقة واحدة بين أطراف طاقة التيار المتردد وهيكل التأريض المعدني.
