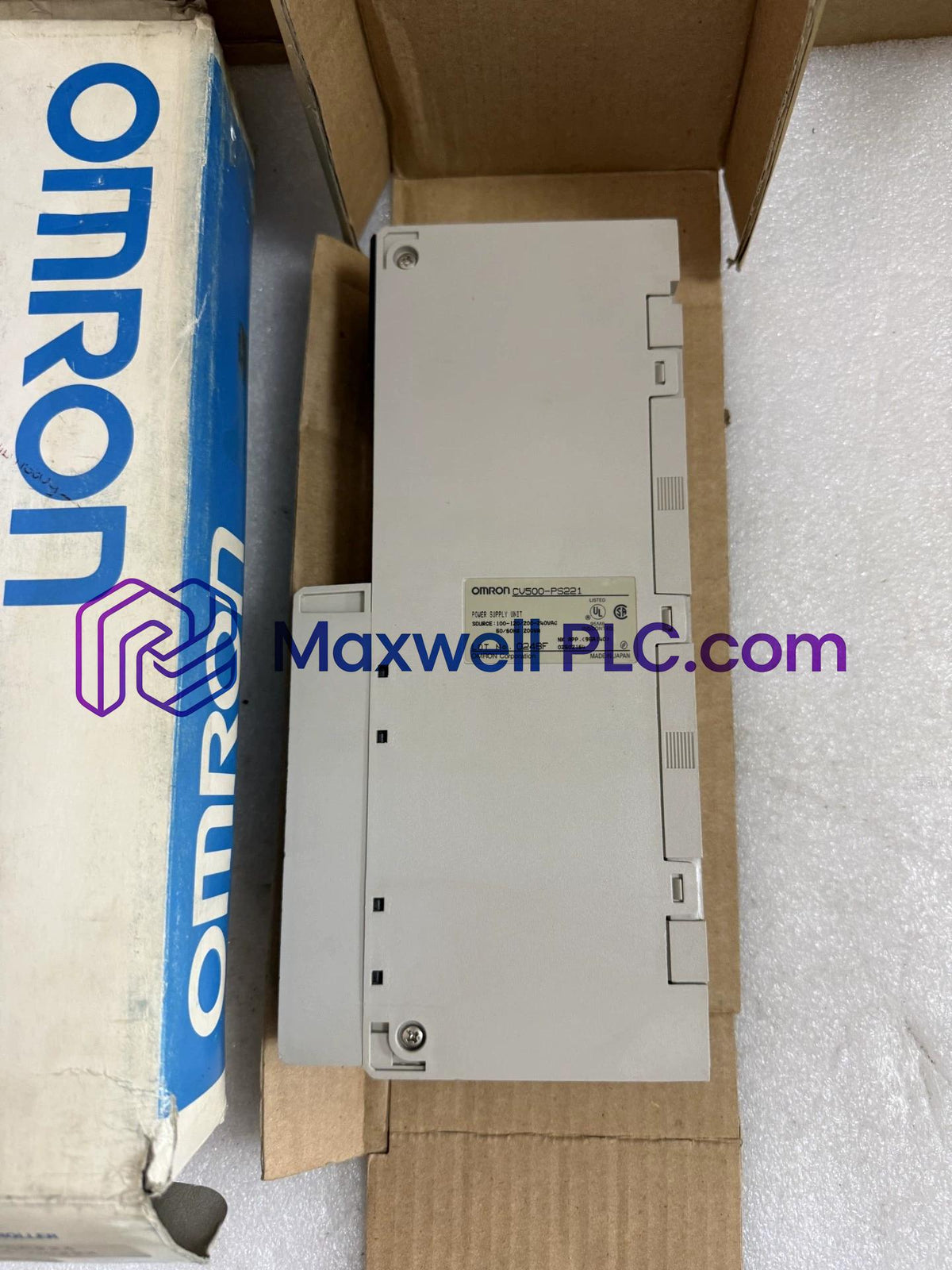

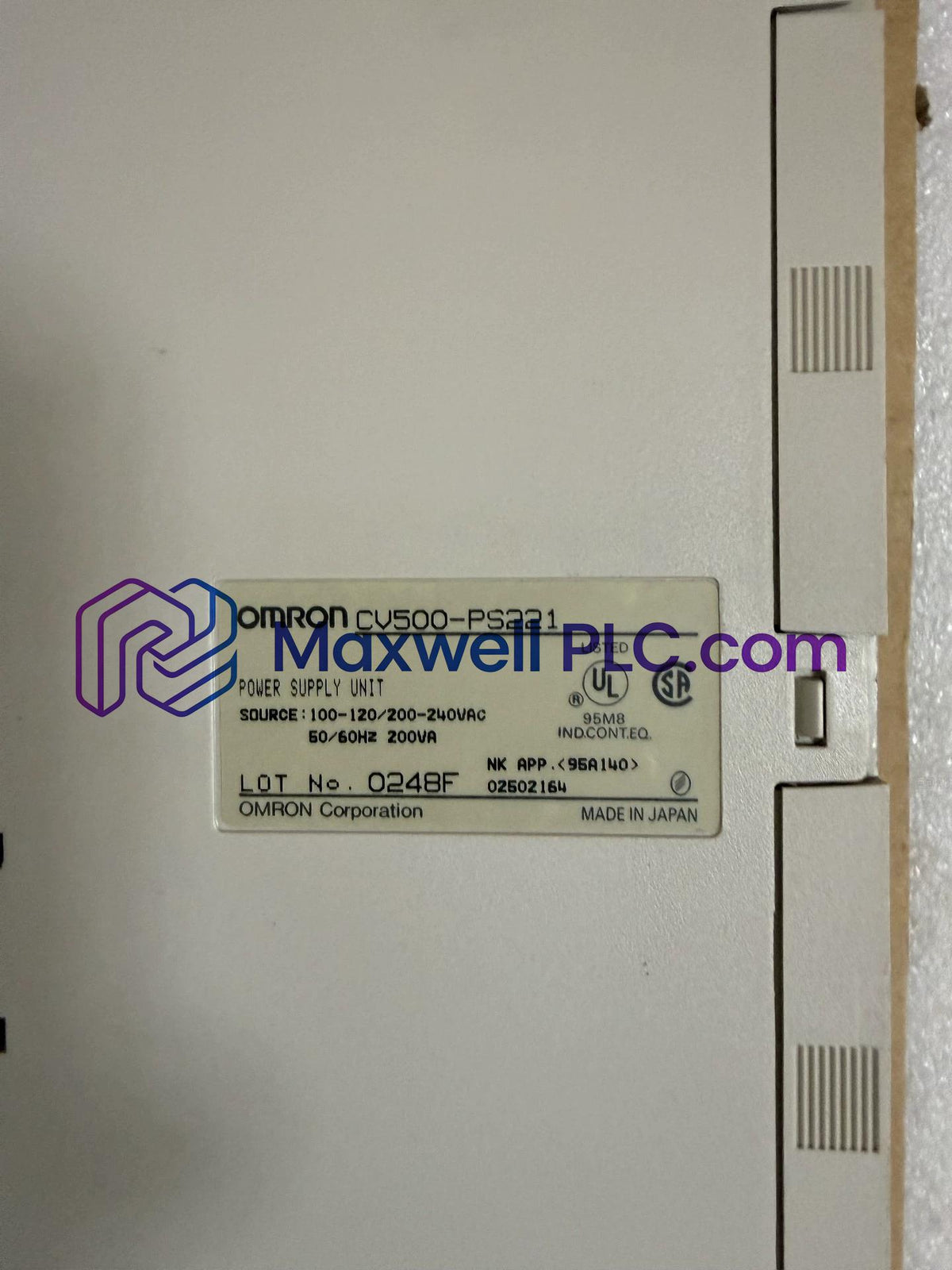

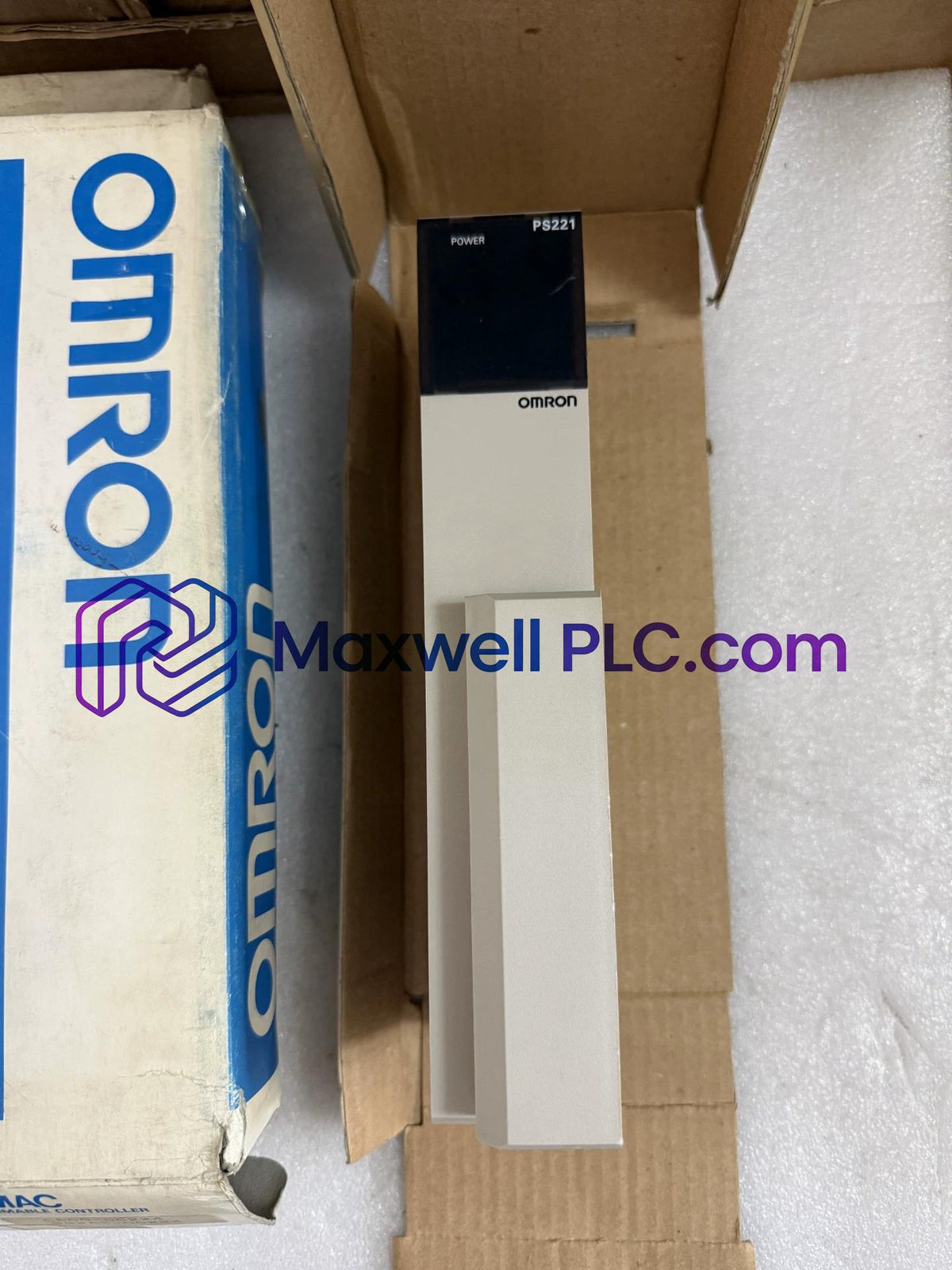

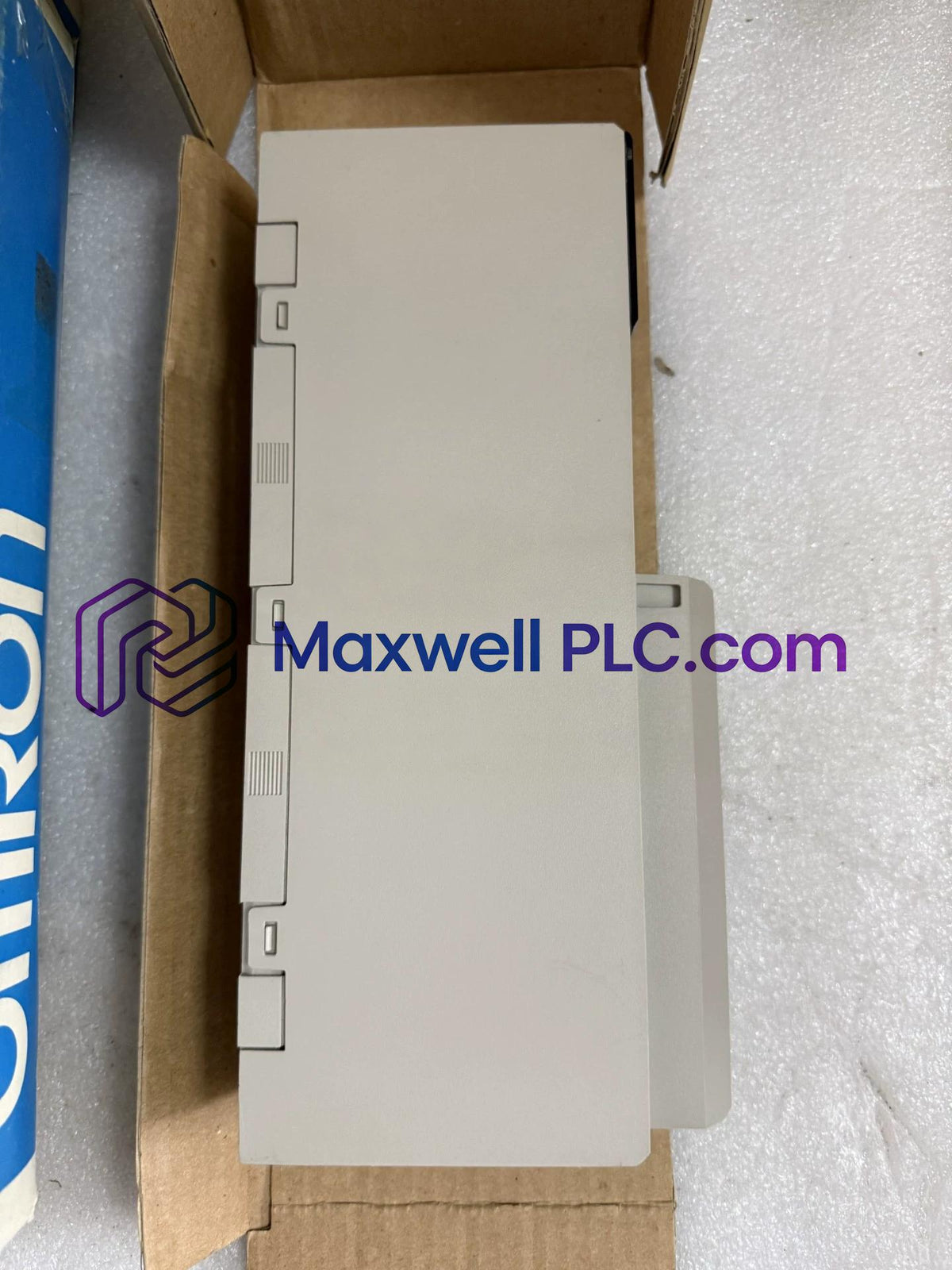

تم تصميم وحدة Omron CV500-PS221 (وحدة إمداد الطاقة CV500) لغرض تحويل جهد الحامل الداخلي وتوزيع طاقة الناقل في منصات أجهزة التحكم المنطقي القابل للبرمجة (PLC) من سلسلة CV، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم الوحدة بتحويل طاقة التيار المتردد الرئيسية الواردة بجهد 100 إلى 240 فولت إلى سكة إمداد منطقية منظمة بجهد 5 فولت تيار مستمر عبر هيكل اللوحة الخلفية، مما يغذي وحدات المعالجة المركزية ووحدات الذاكرة ووحدات الإدخال/الإخراج الطرفية المثبتة دون انحراف في الجهد.

هيكل تسمية الطراز

• CV500: رمز عائلة منصة النظام الأساسية لأجهزة الأتمتة النمطية من سلسلة CV.
• PS: التصنيف الوظيفي لوحدة إمداد الطاقة.
• 221: إصدار إمداد طاقة عالي السعة بمدخل تيار متردد يتميز بنطاقات إدخال واسعة ذاتية الضبط.

المعايير المادية والكهربائية

توزيع طاقة اللوحة الخلفية لوحدة التحكم

توفر وحدة CV500-PS221 طاقة تيار مستمر منظمة ومستقرة عبر ناقل اللوحة الخلفية الداخلي لضمان سرعة اتصال ثابتة عبر تكوينات حامل الإدخال/الإخراج عالي الكثافة. يمنع توصيل التيار المستقر أخطاء انخفاض الجهد أثناء أحمال معالجة وحدة المعالجة المركزية القصوى وروتين توافق تحديث البرامج الثابتة. ومن خلال الحفاظ على عتبات عزل طاقة صارمة، تحمي الوحدة خطوط إشارات اللوحة الخلفية من عابرات خط التيار المتردد عالي الجهد وانتشار الضوضاء الحرارية.

محتويات حزمة الشحن

• 1 × وحدة إمداد الطاقة Omron CV500-PS221
• 1 × غطاء حماية طرفي قابل للإزالة
• 1 × ورقة دليل إعداد الأجهزة

بروتوكول التركيب والتوصيل في الخزانة

تركيب فتحة الهيكل

• ثبّت الوحدة بإحكام في فتحة إمداد الطاقة المخصصة في أقصى اليسار على حامل قاعدة اللوحة الخلفية لسلسلة CV.
• اربط براغي التثبيت العلوية والسفلية بعزم 0.8 نيوتن متر لضمان التأريض الهيكلي ومنع إزاحة الهيكل بسبب الصدمات الميكانيكية.

توصيل أطراف طاقة التيار المتردد الميدانية

• قم بتوصيل موصلات إمداد دخل التيار المتردد بكتلة أطراف البراغي M3.5 باستخدام أطراف حلقية معزولة ومجعدة.
• قم بتوصيل موصل أرضي واقي مخصص بطرف GR الخاص بالوحدة باستخدام سلك قصير (أقل من 10 أمتار) لتقليل معاوقة حلقة الأرضي.

الأسئلة الشائعة

• ما هو تصنيف سعة طاقة الخرج لخرج اللوحة الخلفية لـ CV500-PS221؟

  توفر الوحدة خرج إمداد منطقي بجهد 5 فولت تيار مستمر بتصنيف تيار أقصى يبلغ 12 أمبير مباشرة إلى ناقل هيكل اللوحة الخلفية.

• هل يتطلب إمداد الطاقة اختيارًا يدويًا للوصلة (Jumper) لجهد 100 فولت أو 200 فولت تيار متردد؟

  لا، تتكيف دائرة الاستشعار الداخلية تلقائيًا مع جهد الخط المكتشف ضمن نوافذ التشغيل من 85 إلى 132 فولت تيار متردد أو 170 إلى 264 فولت تيار متردد.

• أي أنظمة حوامل تحكم من Omron تدعم وحدة CV500-PS221؟

  إمداد الطاقة متوافق مع حوامل القاعدة والتوسع لأجهزة التحكم المنطقي القابل للبرمجة من سلاسل CV500 وCV1000 وCV2000 وCVM1.

• هل يمكن تبديل هذه الوحدة أثناء تشغيل اللوحة الخلفية للحامل؟

  لا، يجب فصل طاقة التيار المتردد الرئيسية قبل تركيب وحدة إمداد الطاقة أو إزالتها أو صيانتها.

• ما هو مقياس السلك الموصى به لتوصيل طاقة الدخل بكتلة الأطراف؟

  استخدم أسلاك نحاسية مجدولة بمساحة مقطع عرضي تتراوح بين 1.25 مم² و2.0 مم² ومصنفة لجهد لا يقل عن 600 فولت.

• ما هي آلية الحماية التي تحمي من زيادة تيار الخرج؟

  تعمل دوائر تحديد التيار الداخلية على خفض جهد سكة 5 فولت تيار مستمر عندما يتجاوز طلب التيار 12 أمبير، وتستعيد العمل تلقائيًا عندما ينخفض الحمل عن الحد الأقصى للتصنيفات.

• ما هو تصنيف استهلاك الطاقة الأقصى لوحدة CV500-PS221؟

  تسحب الوحدة طاقة دخل قصوى تبلغ 500 فولت أمبير في ظروف الحمل الكامل عبر ناقل اللوحة الخلفية.

• ما هو عزم ربط الأطراف الذي يجب تطبيقه أثناء توصيل خط التيار المتردد؟

  اربط براغي الأطراف M3.5 بعزم دوران يتراوح بين 0.8 نيوتن متر و1.2 نيوتن متر للحفاظ على تلامس كهربائي محكم ضد الغازات.
