لوحة التسلسل CS1W-SCB41-V1 Omron: ورقة البيانات والدليل الفني

لوحة الاتصالات التسلسلية CS1 من Omron طراز CS1W-SCB41-V1

Omron

لوحة الاتصالات التسلسلية CS1 من Omron طراز CS1W-SCB41-V1

SKU: CS1W-SCB41-V1

متوفر في المخزون

الأبعاد: 15.0 × 13.0 × 4.5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الاتصال

العلامات : Communication Modules, Industrial Automation Equipment, Omron CS1, Serial Communication Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

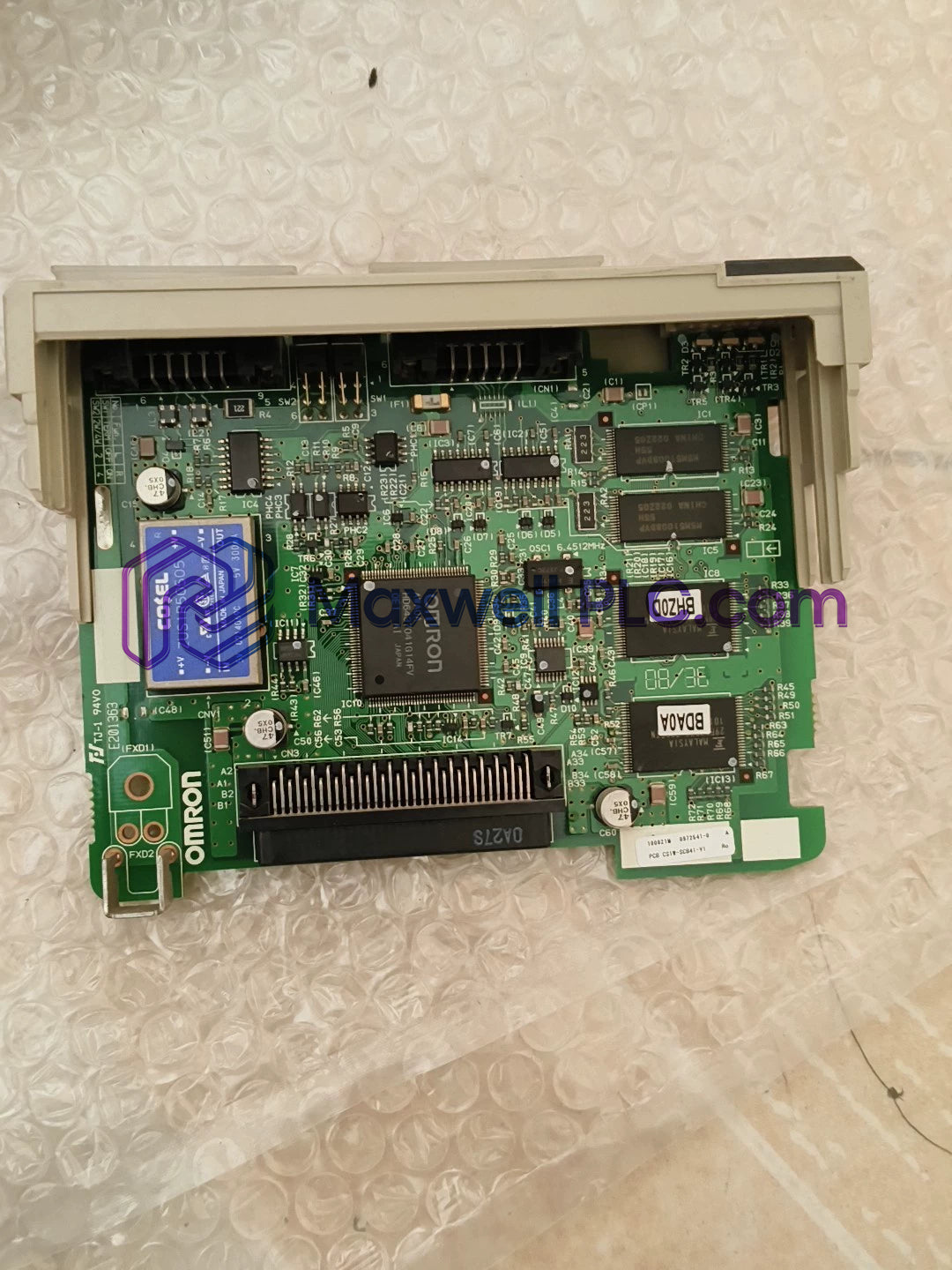

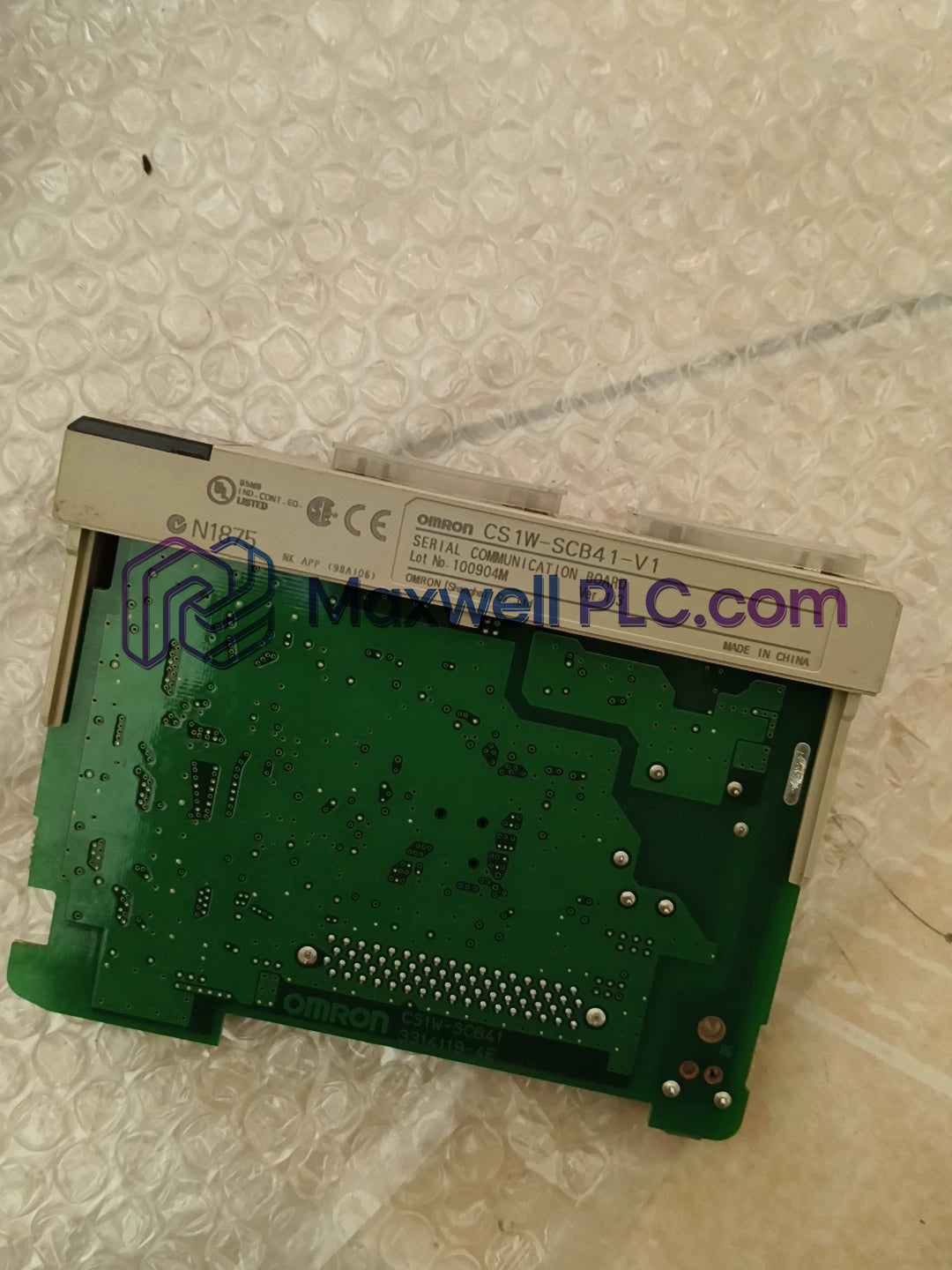

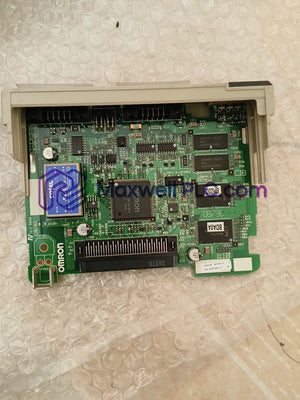

تعمل لوحة الاتصالات التسلسلية Omron CS1W-SCB41-V1، المصنفة أيضًا باسم CS1W-SCB41-V1، كمكون أجهزة مخصص لتحويل البروتوكول التسلسلي وتأطير البيانات داخل وحدات المعالجة المركزية SYSMAC CS1.

تسمية رقم الجزء

مُعرّف النظام الفرعي CS1W: يحدد توافق لوحة خيارات فتحة وحدة المعالجة المركزية الداخلية المصممة حصريًا لبنية CS1.
فئة SCB التسلسلية: تحدد أجهزة لوحة واجهة الاتصال التسلسلي بالناقل المباشر.
تكوين المنفذ 41: يشير إلى منفذ RS-232C واحد بالإضافة إلى منفذ تسلسلي RS-422/485 واحد.
تعيين الإصدار V1: يشير إلى مراجعة الأجهزة المحدثة التي تدعم تنفيذ وحدات الماكرو للبروتوكول والتحكم المحسن في معدل الباود.

المعلمات الفنية للأجهزة

المعلمة	المواصفات
النموذج	CS1W-SCB41-V1
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	1.5 كجم
أبعاد الشحن	15.0 × 13.0 × 4.5 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	0.28 أمبير عند 5 فولت تيار مستمر (ناقل وحدة المعالجة المركزية الداخلي)
واجهة المنفذ 1	RS-232C (D-Sub 9 سنون أنثى)
واجهة المنفذ 2	RS-422/485 (موصل كتلة طرفية)
وظائف الاتصالات	وحدة ماكرو البروتوكول، رابط المضيف، 1:N NT Link، تابع Modbus-RTU، بوابة تسلسلية

ديناميكيات مزامنة وتنفيذ اللوحة الخلفية

تقوم اللوحة بمعالجة إجراءات التأطير التسلسلي المخصصة مباشرة على معالجها المدمج، مع الحفاظ على سرعة اتصال ناقل اللوحة الخلفية لوحدة المعالجة المركزية الداخلية أثناء تبادل البيانات التسلسلية المكثف. يسمح التوافق العالي مع ذاكرة الفلاش للبرامج الثابتة بالمزامنة السلسة مع دورات تنفيذ وحدة المعالجة المركزية، مما يتيح توجيه شبكة المجال عالي الكثافة دون زيادة زمن الاستجابة في مسح البرنامج الرئيسي أثناء التنفيذ التسلسلي متعدد المنافذ.

محتويات حزمة الطلب

1 × لوحة اتصال تسلسلية Omron CS1W-SCB41-V1
1 × موصل كتلة طرفية RS-422/485
2 × براغي تثبيت اللوحة

إجراءات تجميع وتركيب الخزانة

قاعدة قطع الطاقة: اعزل الطاقة الرئيسية عن رف وحدة المعالجة المركزية بالكامل قبل إزالة غطاء فتحة خيار وحدة المعالجة المركزية وتركيب اللوحة.
محاذاة اللوحة: أدخل اللوحة مباشرة في موصل وحدة المعالجة المركزية الداخلي وشد براغي التثبيت لتأمين التوصيل الأرضي الميكانيكي.
تأريض الدرع: قم بتوصيل دروع الكابلات بأغطية توصيل الأرضي أو الطرف الأرضي لتخفيف تداخل الضوضاء في الوضع التفاضلي.
مقاوم الإنهاء: اضبط مفتاح DIP الفيزيائي RS-422/485 على وضع التشغيل (ON) في كلتا العقدتين الطرفيتين لقطاع شبكة متعددة النقاط.

الأسئلة الشائعة التقنية

هل يمكن تركيب أو استبدال لوحة CS1W-SCB41-V1 أثناء تشغيل رف وحدة المعالجة المركزية؟

لا، يجب تركيب لوحة الخيارات أو إزالتها فقط عندما يكون مصدر طاقة وحدة المعالجة المركزية غير مزود بالطاقة بالكامل لمنع تلف الدائرة.
ما الذي يوفر الطاقة الكهربائية التشغيلية للوحة الخيارات؟

يتم سحب تيار التشغيل البالغ 0.28 أمبير مباشرة من سكة المنطق الداخلية بجهد 5 فولت تيار مستمر المزودة عبر واجهة اللوحة الخلفية لوحدة المعالجة المركزية.
هل يمكن لمنافذ RS-232C وRS-422/485 العمل بشكل مستقل بمعدلات باود مختلفة؟

نعم، يمكن تكوين كلا المنفذين بشكل مستقل لبروتوكولات اتصال وتنسيقات إطار ومعدلات باود مميزة.
ما هو وضع البروتوكول الذي يتيح رسائل تسلسلية مخصصة من جهات خارجية؟

تسمح وظيفة ماكرو البروتوكول بإنشاء إطارات رسائل ASCII أو ثنائية مخصصة باستخدام CX-Protocol وتنفيذها بواسطة اللوحة.
كيف يتم تعيين عناوين العقد لتكوينات RS-485 متعددة النقاط؟

يتم تحديد أرقام وحدات العقد عبر إعدادات الذاكرة المخصصة لوحدة المعالجة المركزية أو معلمات البرنامج، اعتمادًا على وضع البروتوكول المحدد.
ما هي أقصى مسافة إرسال لمنفذ RS-422/485؟

يبلغ الحد الأقصى لطول الكابل التراكمي لخط شبكة RS-422/485 500 متر عند استخدام سلك مزدوج مجدول ومحمي ومعتمد.

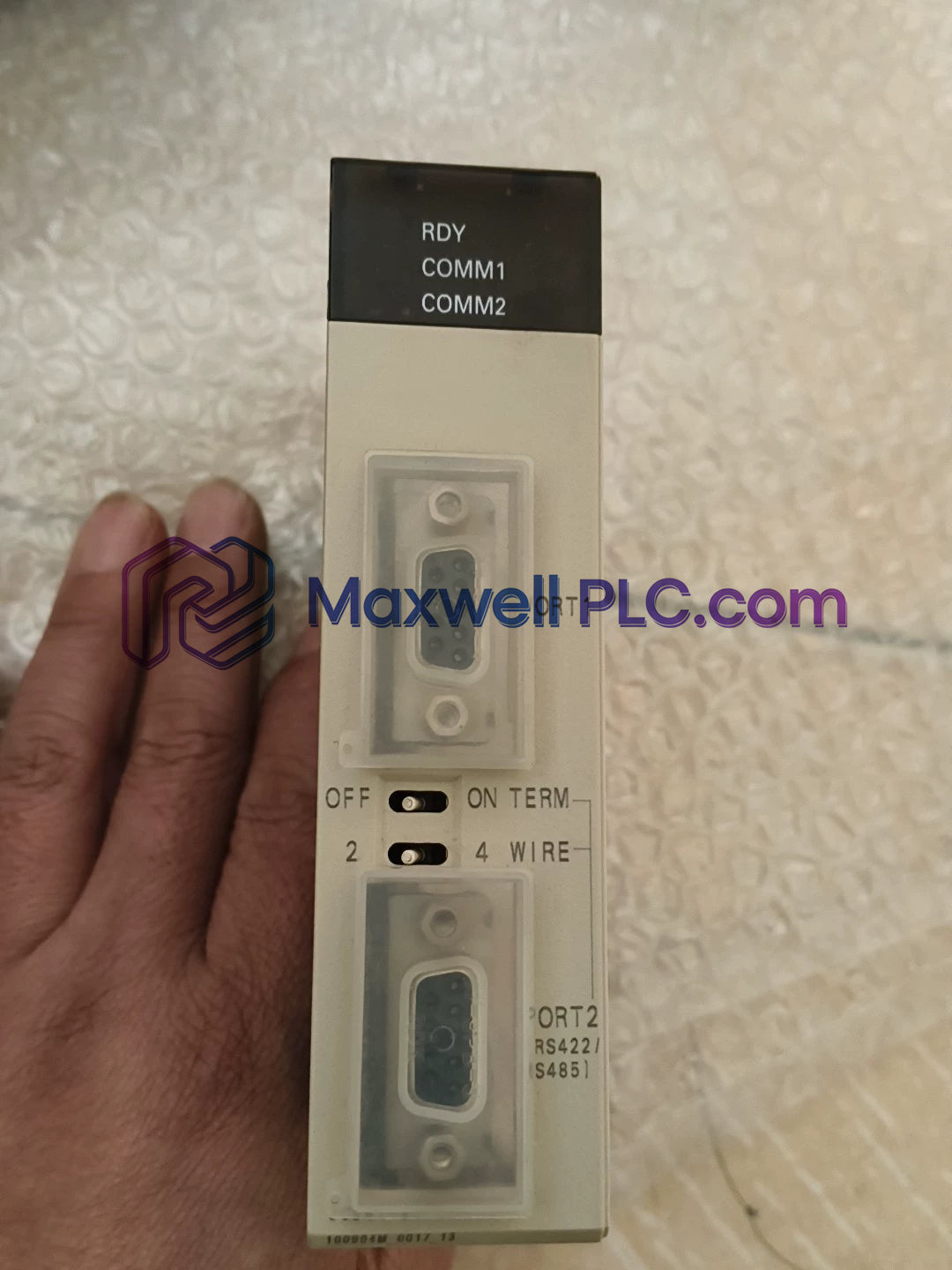

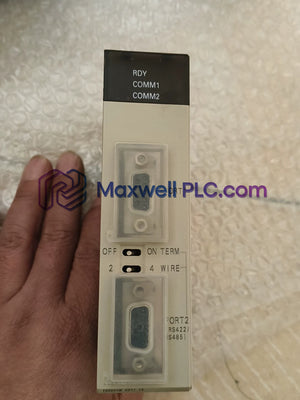

ما هي الحالة التي يشير إليها مؤشر LED الخاص بالاتصال (COMM) أثناء التشغيل الميداني؟

تشير أضواء COMM الوامضة إلى نشاط إرسال (TX) أو استقبال (RX) للبيانات النشط على منفذ الاتصال التسلسلي المعني.
كيف يتم تكوين وضع سلكين مقابل وضع أربعة أسلاك على منفذ RS-422/485؟

يتم تحديد وضع التشغيل عبر مفتاح التمرير المادي الموجود على اللوحة بالقرب من كتلة موصل طرف RS-422/485.
