وحدة لوحة خلفية لوحدة المعالجة المركزية CS1W-BC103 من أومرون

وحدة اللوحة الخلفية لمعالج أومرون CS1W-BC103

Omron

وحدة اللوحة الخلفية لمعالج أومرون CS1W-BC103

SKU: CS1W-BC103

متوفر في المخزون

الأبعاد: ٤٨٫٠ × ١٥٫٠ × ١٢٫٠ سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات

العلامات : CPU Backplane Units, Industrial Automation Equipment, Omron CS1, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

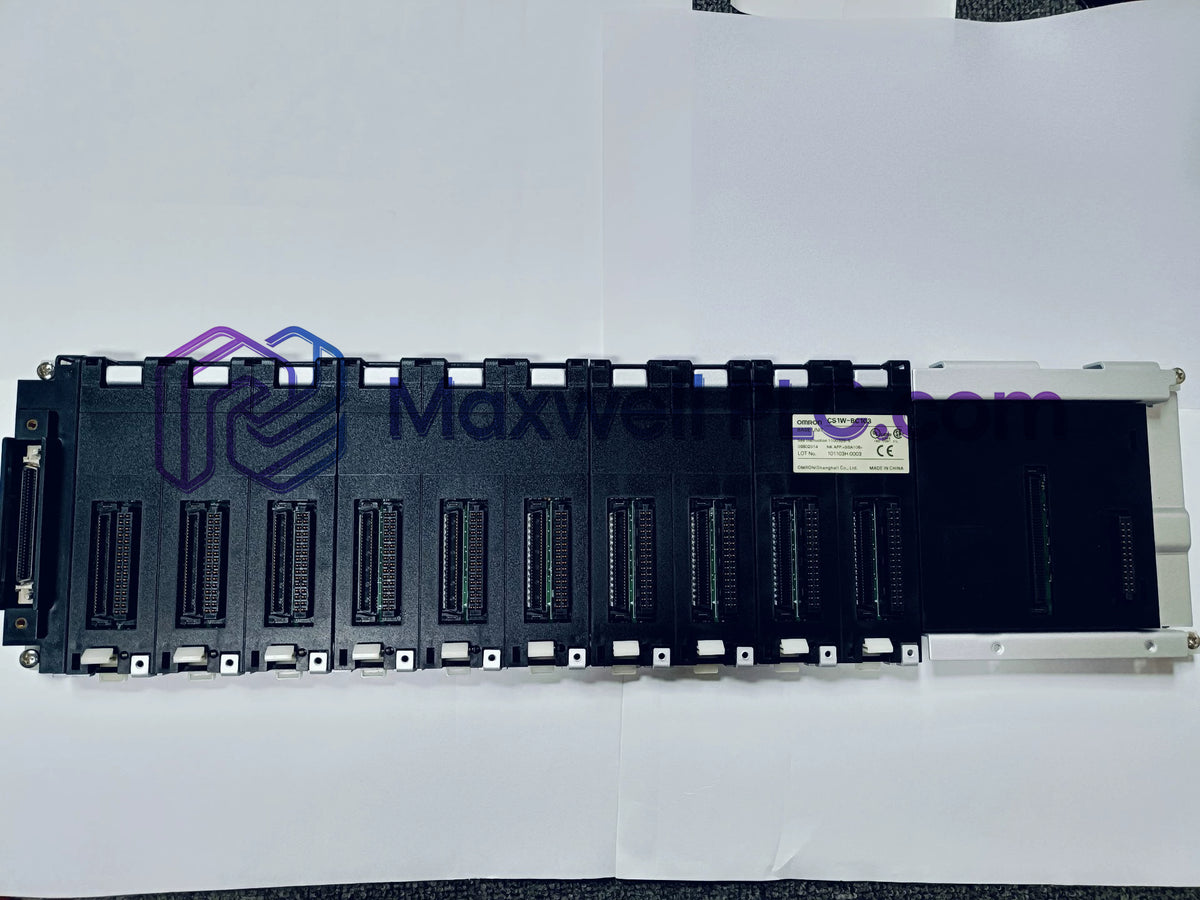

تُعد وحدة Omron CS1W-BC103، المُدرجة أيضاً في الكتالوج تحت اسم وحدة اللوحة الخلفية للمعالج CS1W-BC103، مكوناً مادياً مخصصاً لتوزيع الطاقة على الحامل المركزي وللاتصال عبر الناقل الداخلي ضمن تجميعات متحكمات SYSMAC CS1.

تصنيف الوظائف

معرف نظام CS1W: يُحدد أجهزة حامل التثبيت الهيكلي المتوافقة مع وحدات إمداد الطاقة في نظام CS1، والمعالجات، ووحدات الإدخال/الإخراج.
رمز اللوحة الخلفية BC: يشير إلى حامل اللوحة الخلفية للمعالج المجهز بموصلات مخصصة لإمداد الطاقة، والمعالج، وكابل ناقل التوسيع.
مؤشر تخصيص الفتحات 103: يحدد 10 فتحات توسيع للإدخال/الإخراج متاحة بجانب المواضع المخصصة للمعالج ووحدة إمداد الطاقة.

المعايير المادية

المعيار	المواصفة
الطراز	CS1W-BC103
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	1.40 كجم
أبعاد الشحن	48.0 × 15.0 × 12.0 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	هيكل سلبي (يتم تزويده بالطاقة عبر وحدة PS)
إجمالي فتحات الإدخال/الإخراج	10 فتحات (باستثناء فتحات المعالج وإمداد الطاقة)
واجهة ناقل التوسيع	1 × موصل ناقل توسيع CS1
نوع التثبيت	تثبيت على اللوحة بواسطة براغي M4

تكامل اللوحة الخلفية وقابليتها للتوسع

تحافظ اللوحة الخلفية على سرعة اتصال ناقل اللوحة الخلفية عبر جميع فتحات الوحدات المحلية العشر. وتسهل المسارات النحاسية المدمجة توزيع الطاقة الموحد من وحدة إمداد الطاقة إلى جميع الوحدات المتصلة، مما يدعم توسيع كثافة الإدخال/الإخراج العالية مع الحفاظ على توافق تحديث البرامج الثابتة عبر وحدات الإدخال/الإخراج الذكية المثبتة.

محتويات طلب الشحنة

1 × وحدة اللوحة الخلفية للمعالج Omron CS1W-BC103 ذات 10 فتحات
1 × غطاء حماية لموصل ناقل التوسيع
2 × دعامات تثبيت على اللوحة

معايير التثبيت المادي والتوصيلات

فصل الطاقة عن خزانة التحكم: افصل دائماً مصادر الطاقة الرئيسية (AC/DC) قبل تثبيت اللوحة الخلفية أو توصيل المعالج ووحدات الإدخال/الإخراج.
إنهاء طرف التأريض: قم بتوصيل موصل تأريض وقائي مخصص (10 AWG كحد أدنى) مباشرة بطرف التأريض الوظيفي الموجود على إطار اللوحة الخلفية.
قواعد الخلوص للحمل الحراري: حافظ على مسافة عمودية لا تقل عن 50 مم فوق وتحت وحدة اللوحة الخلفية لضمان تبديد حراري غير مقيد.
غطاء حماية الموصل: أبقِ غطاء الحماية مثبتاً على موصل ناقل التوسيع في حال عدم توصيل كابل توسيع.

أسئلة شائعة

هل يمكن استبدال وحدات المعالج أو الإدخال/الإخراج أثناء التشغيل (Hot-swap) مباشرة من لوحة CS1W-BC103 الخلفية؟

لا، إزالة أو إدخال الوحدات أثناء تشغيل مصدر طاقة اللوحة الخلفية قد يؤدي إلى تلف دوائر تشغيل الناقل الداخلي وتوقف النظام عن العمل.
كم يبلغ إجمالي فتحات التوسيع المتاحة لبطاقات الإدخال/الإخراج الوظيفية؟

يحتوي الهيكل على 10 فتحات للأغراض العامة بالإضافة إلى الفتحات المخصصة لوحدة إمداد الطاقة ومعالج وحدة المعالجة المركزية.
هل تتطلب لوحة CS1W-BC103 الخلفية توصيل طاقة تيار مستمر خارجي؟

لا، اللوحة الخلفية هي وحدة هيكلية سلبية تقوم بتوجيه طاقة 5 فولت و24 فولت تيار مستمر مباشرة من وحدة إمداد الطاقة المثبتة.
كيف يتم ربط حامل التوسيع بلوحة المعالج الخلفية CS1W-BC103؟

يتم توصيل كابل ناقل توسيع CS1 المخصص من منفذ التوسيع الموجود على الجانب الأيمن في وحدة CS1W-BC103 بوحدة اللوحة الخلفية للتوسيع.
ما هي معدات التثبيت على اللوحة المطلوبة لتأمين إطار اللوحة الخلفية؟

استخدم أربعة براغي فولاذية ذات رأس مسطح مقاس M4 يتم ربطها في فتحات لوحة التثبيت الملولبة للحصول على ربط تأريض ميكانيكي قوي.
ما الذي يحدد الحد الأقصى لعدد وحدات الإدخال/الإخراج المثبتة على اللوحة الخلفية؟

يجب ألا يتجاوز إجمالي استهلاك الطاقة (5 فولت تيار مستمر) لجميع الوحدات العشر المثبتة معدل خرج التيار لوحدة إمداد الطاقة.
هل تتطلب اللوحة الخلفية معالجة فردية للفتحات عبر مفاتيح DIP؟

لا، عناوين الفتحات محددة جغرافياً بواسطة تخطيط مسار لوحة الدوائر المطبوعة للوحة الخلفية من اليسار إلى اليمين بدءاً من الفتحة 00.
كيف تعمل خاصية قمع ضجيج التأريض عبر هيكل اللوحة الخلفية؟

تتضمن اللوحة الخلفية مستوى تأريض داخلي مرتبط بإطار التثبيت المعدني ودبوس طرف التأريض الوظيفي.
