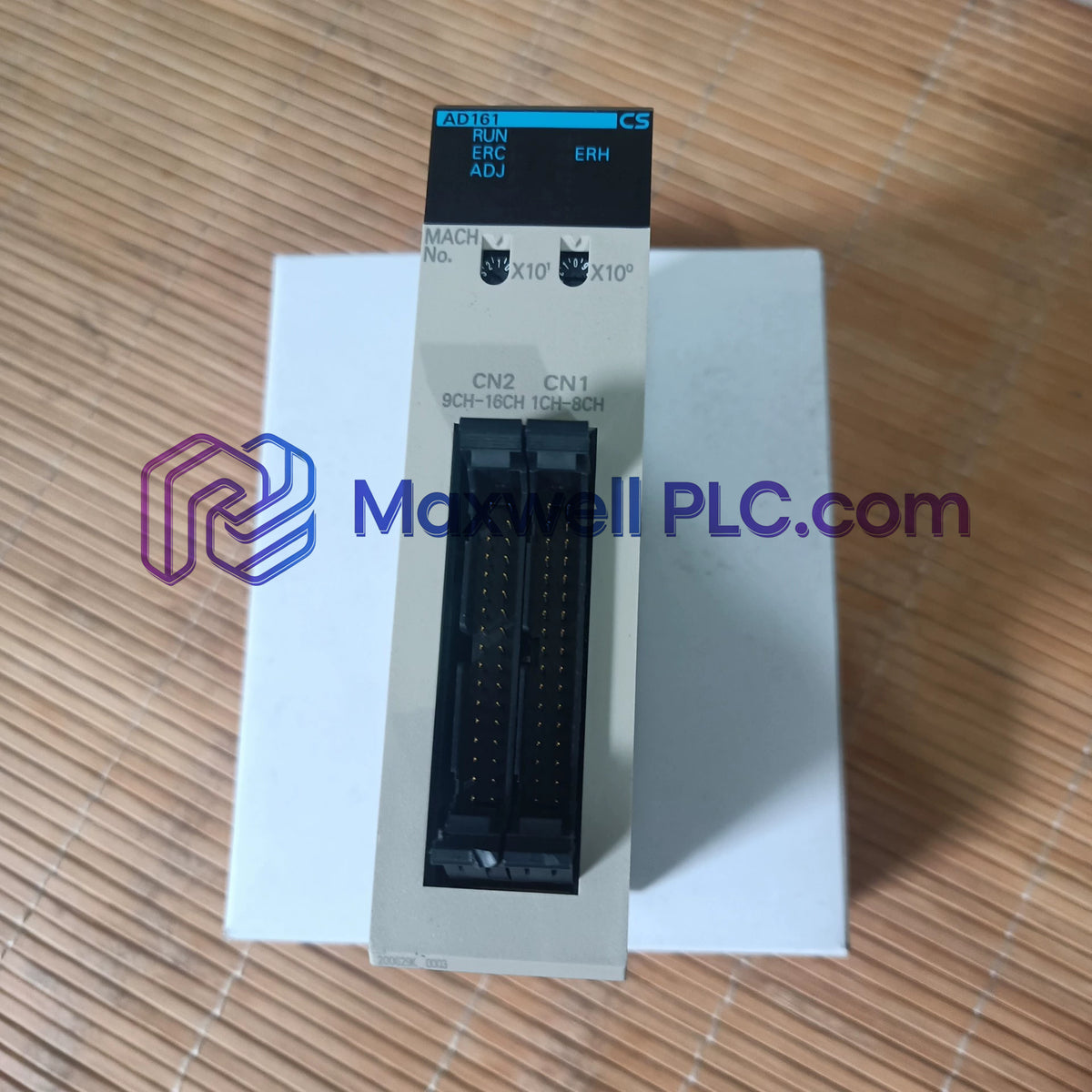

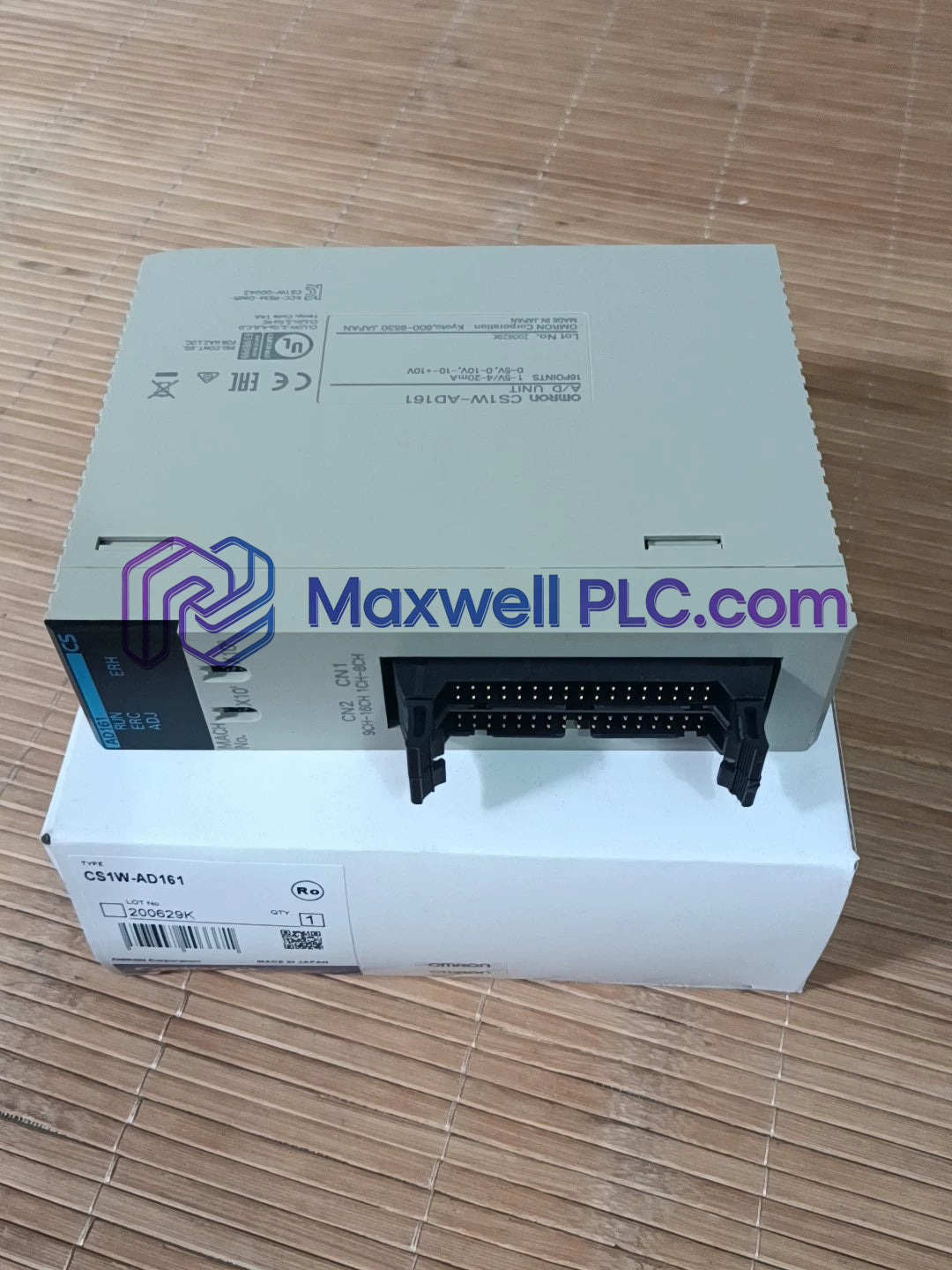

صُممت وحدة Omron CS1W-AD161 (وحدة الإدخال التناظري CS1W-AD161) لغايات الحصول على إشارات تناظرية متعددة القنوات وعالية الكثافة في أرفف نظام التحكم المنطقي المبرمج (PLC) من سلسلة CS1، وهي توفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. حيث تقوم بتحويل إشارات العمليات الميدانية الواردة، بما في ذلك حلقات التيار 4-20 مللي أمبير ونطاقات الجهد 0-10 فولت تيار مستمر، إلى سجلات ثنائية رقمية لمعالجتها بواسطة وحدة المعالجة المركزية (CPU).

هيكلية تسمية وتصنيف الطراز

• CS1W: منصة خاصة للإدخال/الإخراج ووحدات توسيع الرف القياسية لعائلات وحدات تحكم CS1.
• AD: وظيفة تحويل الإدخال من تناظري إلى رقمي.
• 161: تخصيص إدخال عالي الكثافة بـ 16 قناة يعمل بدقة رقمية عالية السرعة.

مواصفات النظام وحدود التشغيل

البنية عالية الكثافة وأداء الناقل

تعمل بطاقة CS1W-AD161 على تحسين سرعة اتصال ناقل اللوحة الخلفية عبر طبولوجيا التحكم متعددة الأرفف. وتسمح معدلات التحويل العالية للقنوات بتوسيع كثافة الإدخال/الإخراج لتصل إلى 16 حلقة تناظرية لكل فتحة واحدة دون التأثير على أداء دورة فحص الـ PLC. كما تتيح خاصية الفلترة الرقمية المدمجة والتوافق مع البرامج الثابتة القابلة للتحديث إمكانية رفض الضوضاء الخلفية بشكل مستمر أثناء عمليات نقل إطارات البيانات في الوقت الفعلي عبر ناقل اللوحة الخلفية.

العناصر المرفقة في الصندوق

• 1 × وحدة إدخال تناظري Omron CS1W-AD161
• 1 × كتلة طرفية ميدانية قابلة للإزالة بـ 18 نقطة
• 1 × ورقة ملصقات تعيين الأطراف

توجيهات التوصيل الميداني وتركيب الرف

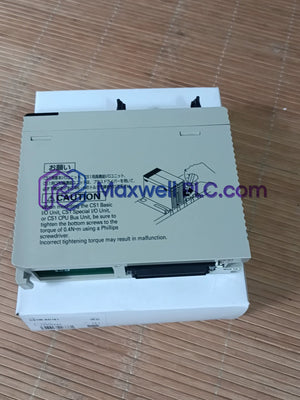

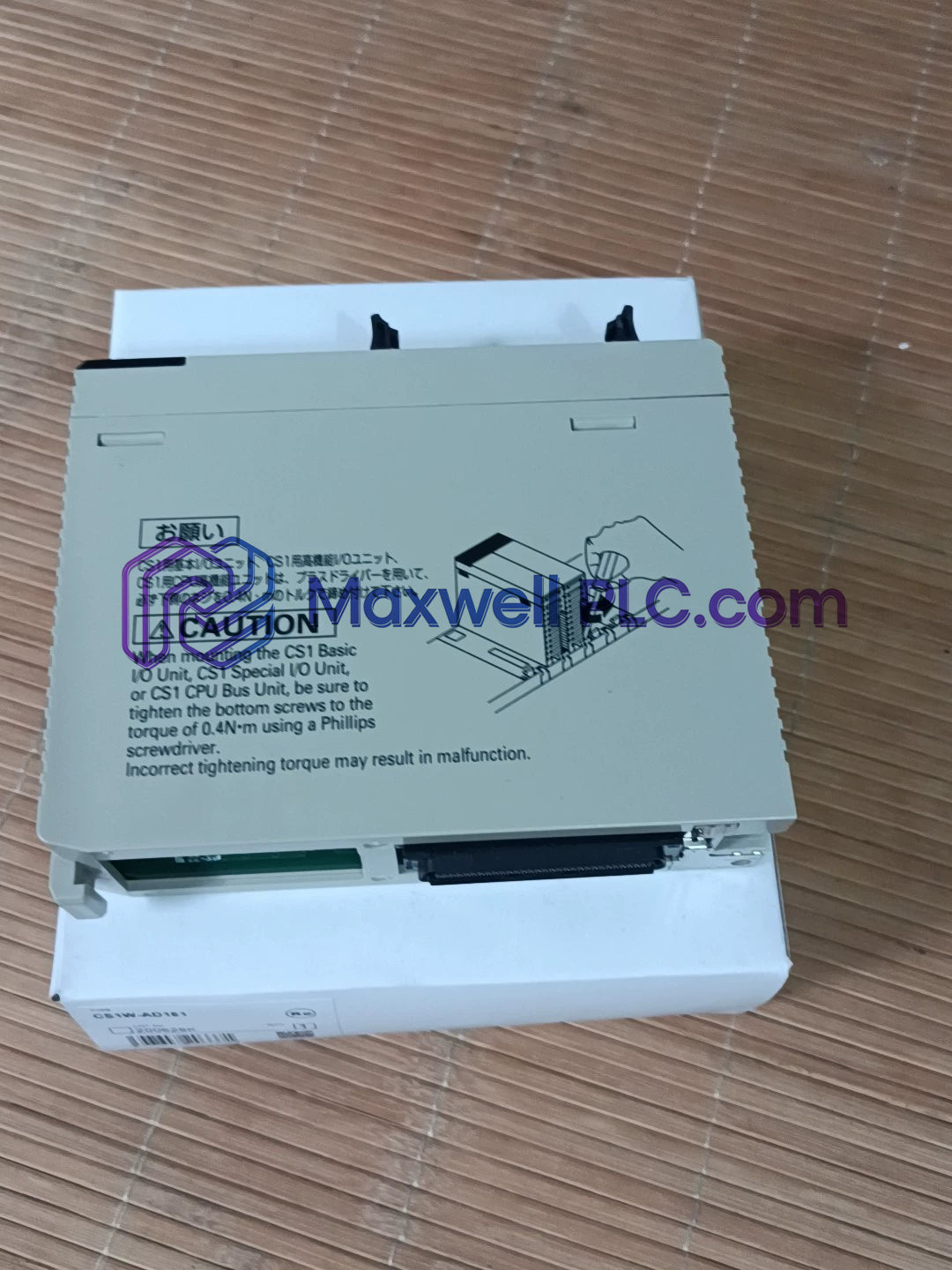

إجراءات التثبيت على اللوحة الخلفية

• قم بتعليق العروة العلوية للوحدة في الفتحة المخصصة على هيكل قاعدة اللوحة الخلفية لنظام CS1.
• قم بتدوير الوحدة للأسفل حتى يستقر المشبك السفلي في مكانه على إطار الرف.

بروتوكول إنهاء أسلاك الإشارة

• استخدم كابلات مزدوجة مجدولة ومحمية لجميع توصيلات الجهد التناظري والتيار الميدانية.
• قم بتأريض درع الكابل المجدول عند نقطة واحدة على ناقل تأريض الخزانة للقضاء على فروق جهد حلقة التأريض.

الأسئلة الشائعة

• ما هي نطاقات إشارات الإدخال التي يمكن ضبطها في وحدة CS1W-AD161؟

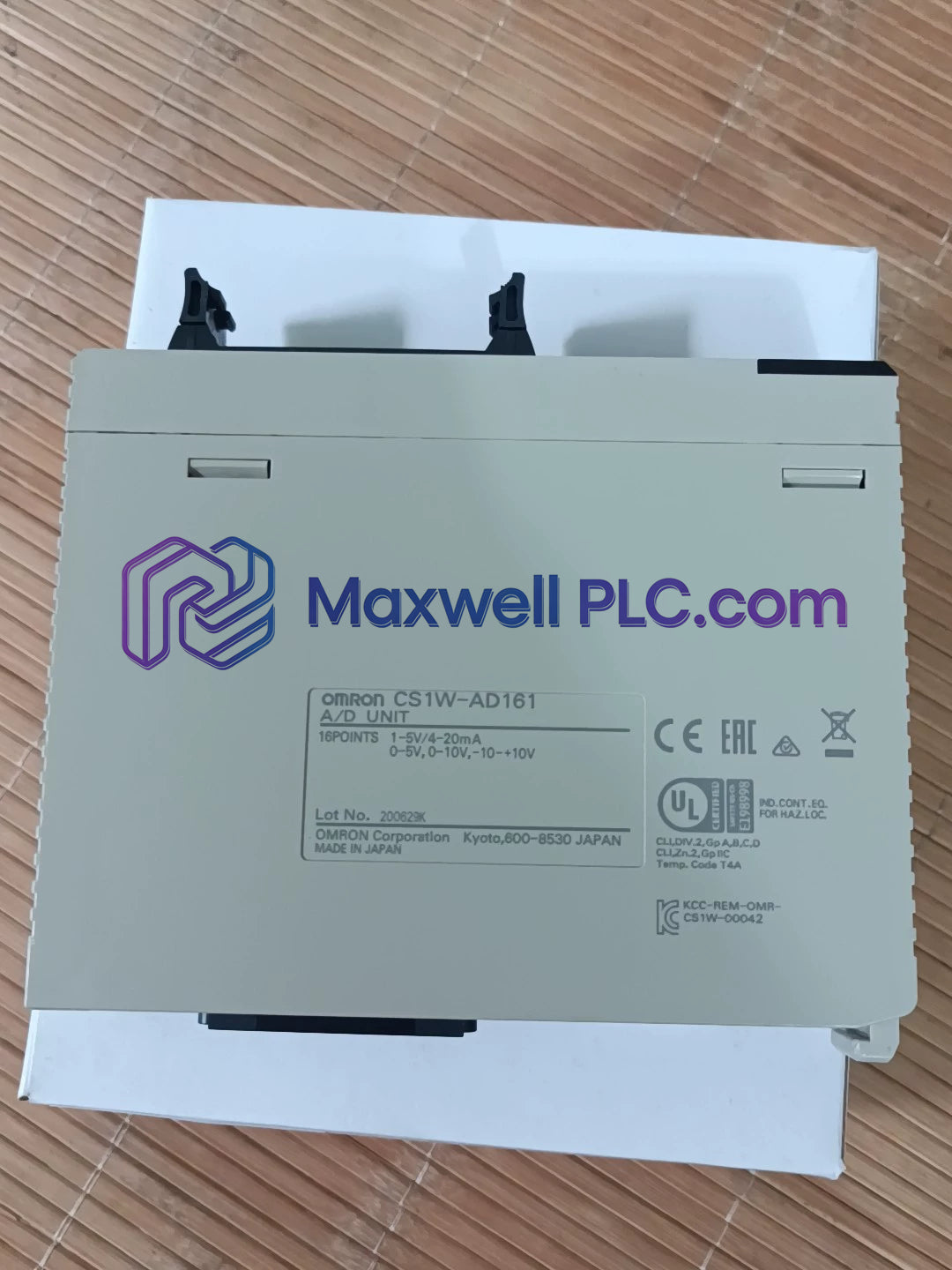

  تدعم الوحدة نطاقات 1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى +10 فولت، وحلقات التيار 4 إلى 20 مللي أمبير.

• ما مقدار التيار الذي تسحبه وحدة CS1W-AD161 من خط 5 فولت تيار مستمر في اللوحة الخلفية؟

  تسحب الوحدة حوالي 0.20 أمبير من ناقل اللوحة الخلفية 5 فولت تيار مستمر أثناء التشغيل الكامل.

• كم عدد القنوات الميدانية المتوفرة في وحدة CS1W-AD161 الواحدة؟

  توفر الوحدة 16 قناة إدخال تناظري أحادية الطرف تنتهي عند كتلة طرفية واحدة قابلة للإزالة.

• هل يُسمح بالتبديل السريع (Hot-swapping) لوحدة الإدخال التناظري هذه؟

  لا، يجب فصل الطاقة تمامًا عن اللوحة الخلفية للرف قبل استبدال الوحدة أو صيانتها.

• كيف يتم توصيل إشارات إدخال التيار على الكتلة الطرفية؟

  لتشغيل 4-20 مللي أمبير، قم بعمل قصر (Short) بين طرف إدخال الجهد المقابل وطرف إدخال التيار كما هو محدد في الدليل.

• ما هي دقة التحويل الرقمي التي يدعمها الجهاز؟

  اعتمادًا على إعدادات سجل البرنامج، تعمل الوحدة بدقة 1/4000 أو 1/8000.

• كيف يجب إنهاء درع الكابل في البيئات المليئة بالضوضاء؟

  قم بتوصيل دروع الكابلات فقط عند شريط تأريض الخزانة واترك طرف المستشعر الميداني غير مؤرض لمنع ضوضاء التأريض.

• هل تتطلب الوحدة مصدر طاقة خارجي لمنطق تحويل الإشارة؟

  يعمل المنطق الداخلي من خط اللوحة الخلفية 5 فولت تيار مستمر، بينما قد يلزم توفير 24 فولت تيار مستمر خارجي اعتمادًا على توصيلات مرسل الحلقة.
