ورقة بيانات ودليل تقني لسلسلة CS1 من أومرون CS1H-CPU67H

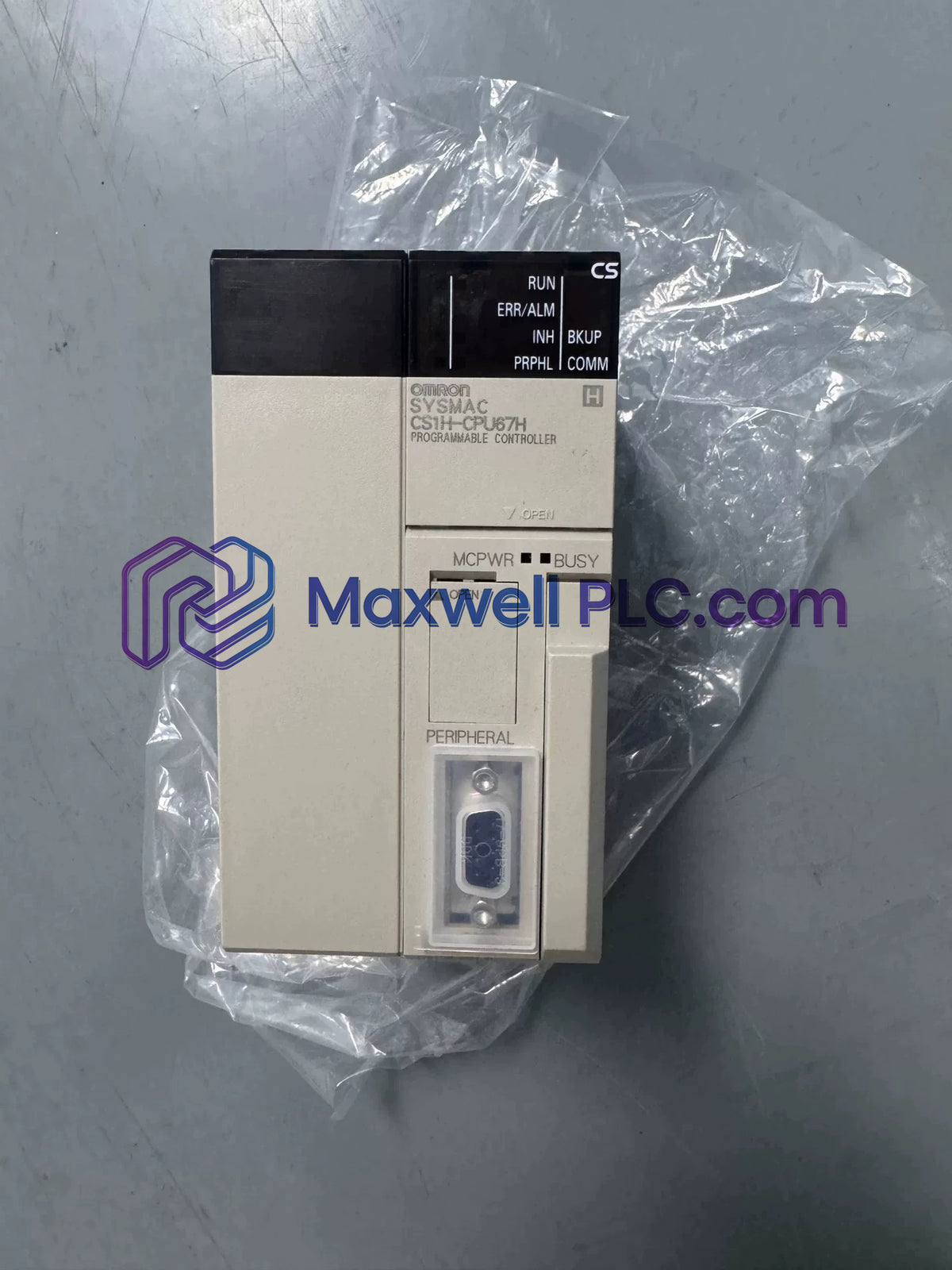

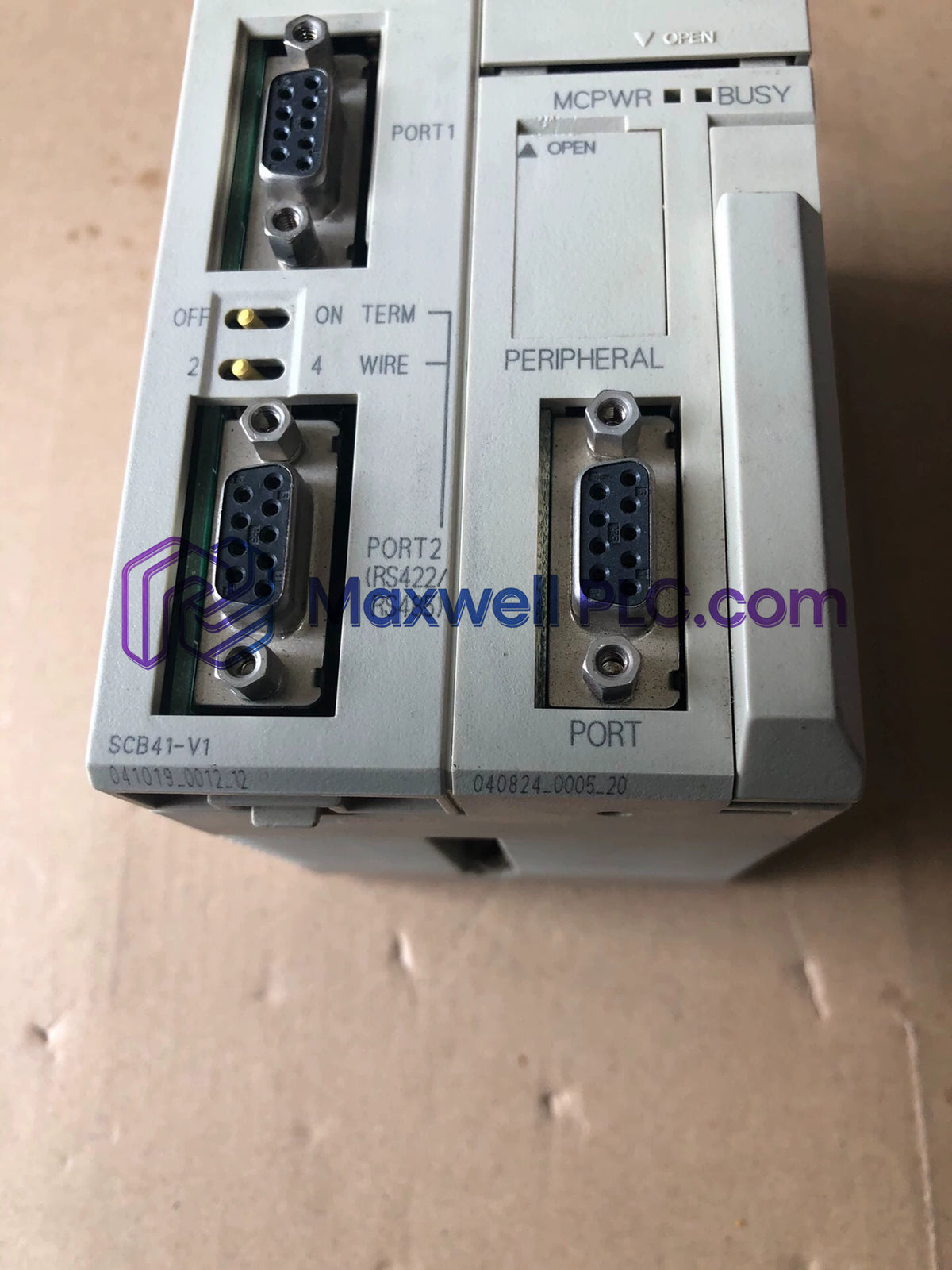

وحدة معالجة مركزية من نوع CS1H-CPU67H من Omron

Omron

وحدة معالجة مركزية من نوع CS1H-CPU67H من Omron

SKU: CS1H-CPU67H

متوفر في المخزون

الأبعاد: ١٣٫٠ × ١٣٫٠ × ٩٫٥ سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات

العلامات : CPU Processors, Omron CS1

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تصميم وحدة المعالجة المركزية Omron CS1H-CPU67H (وحدة المعالجة المركزية CS1H-CPU67H) لأنظمة أتمتة CS1 لتوفير معالجة متسلسلة عالية السرعة وتنفيذ منطقي عالي الكثافة، حيث توفر تنفيذاً مادياً/كهربائياً مباشراً.

تحليل رموز النموذج

بنية نظام CS1H: تشير إلى وحدة معالجة مركزية عالية الأداء مصممة لرفوف اللوحة الخلفية (Backplane) من نوع CS1.
سعة ذاكرة CPU67: تحدد الحد الأقصى لسعة البرنامج المخصصة التي تدعم 250 ألف خطوة و448 ألف كلمة من ذاكرة البيانات.
متغير المعالجة H: يمثل محرك تنفيذ عالي السرعة مع أوقات تنفيذ تعليمات متسارعة.

المواصفات الميكانيكية والكهربائية

المعامل	المواصفات
الطراز	CS1H-CPU67H
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.42 كجم
أبعاد الشحن	13.0 × 13.0 × 9.5 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	0.82 أمبير عند 5 فولت تيار مستمر (ناقل وحدة المعالجة المركزية الداخلي)
سعة البرنامج	250 ألف خطوة
سعة ذاكرة البيانات	448 ألف كلمة (DM: 32 ألف كلمة، EM: 32 ألف كلمة × 13 بنكاً)
سرعة تنفيذ التعليمات	0.02 ميكروثانية (التعليمات الأساسية)
المنافذ المدمجة	1 × منفذ RS-232C، 1 × منفذ طرفي

ديناميكيات سرعة اللوحة الخلفية ومحرك التنفيذ

تتميز الوحدة ببنية معالجة داخلية مخصصة ومحسنة لتنفيذ البرامج بشكل حتمي وسرعة اتصال ناقل اللوحة الخلفية. يتيح توافق البرامج الثابتة مع ذاكرة الفلاش تبادل البيانات بشكل متزامن عبر تكوينات التوسع متعددة الرفوف دون التسبب في زيادة عبء فحص وحدة المعالجة المركزية. يتعامل منطق التنفيذ المباشر مع إجراءات التعليمات ذات الحجم الكبير مع الحفاظ على دورات تنفيذ مهام محكومة بإحكام عبر شبكات الأتمتة المعقدة.

مكونات العبوة المشمولة

1 × وحدة معالجة مركزية Omron CS1H-CPU67H
1 × بطارية نظام (مثبتة مسبقاً أو مرفقة من نوع CPM2A-BAT01 / CJ1W-BAT01)
1 × ملحق دليل التشغيل

توجيهات تركيب وتوصيل الكابينة

متطلب انقطاع الطاقة: تأكد من عزل جميع مصادر طاقة الرف الرئيسي تماماً قبل تركيب أو فك وحدة المعالجة المركزية.
القفل الميكانيكي: قم بمحاذاة قضبان توجيه وحدة المعالجة المركزية مع فتحة اللوحة الخلفية واضغط بقوة حتى تستقر أذرع القفل في مكانها.
اعتبارات التأريض: قم بتوصيل طرف الأرضي الوقائي (PE) الموجود في وحدة إمداد الطاقة بنظام أرضي مخصص باستخدام سلك نحاسي بمساحة مقطع لا تقل عن 2 مم² لتقليل الضوضاء عالية التردد.
حجب منفذ التسلسل: تأكد من استخدام كابلات اتصالات محمية ذات أزواج مجدولة مع جديلة خارجية مؤرضة للمنافذ المتصلة بمنفذ RS-232C المدمج.

أسئلة وأجوبة فنية حول الأجهزة

هل يمكن استبدال وحدة CS1H-CPU67H بينما لا يزال مصدر طاقة اللوحة الخلفية قيد التشغيل؟

لا، تتطلب وحدة المعالجة المركزية إيقاف تشغيل طاقة رف اللوحة الخلفية تماماً قبل الإزالة أو الإدخال الفعلي.
كيف يتم الحفاظ على برنامج المستخدم أثناء حالة إيقاف تشغيل النظام لفترة طويلة؟

يتم الاحتفاظ بالبرنامج وذاكرة البيانات بواسطة بطارية ليثيوم احتياطية داخلية مثبتة خلف غطاء الحجرة الأمامي.
ما هو حمل التيار الذي تسحبه وحدة المعالجة المركزية من ناقل منطق اللوحة الخلفية الداخلي للرف؟

يسحب المعالج 0.82 أمبير عند 5 فولت تيار مستمر مباشرة من سكة إمداد المنطق الداخلي للوحة الخلفية.
ما هي كابلات الواجهة المدعومة في المنفذ الطرفي المدمج الأساسي؟

يتصل المنفذ الطرفي مباشرة بأجهزة البرمجة أو أجهزة الكمبيوتر المضيفة عبر كابلات البرمجة المخصصة CS1W-CN226 أو CS1W-CN626.
كيف يتم تشخيص حالات أعطال النظام محلياً على اللوحة الأمامية للوحدة؟

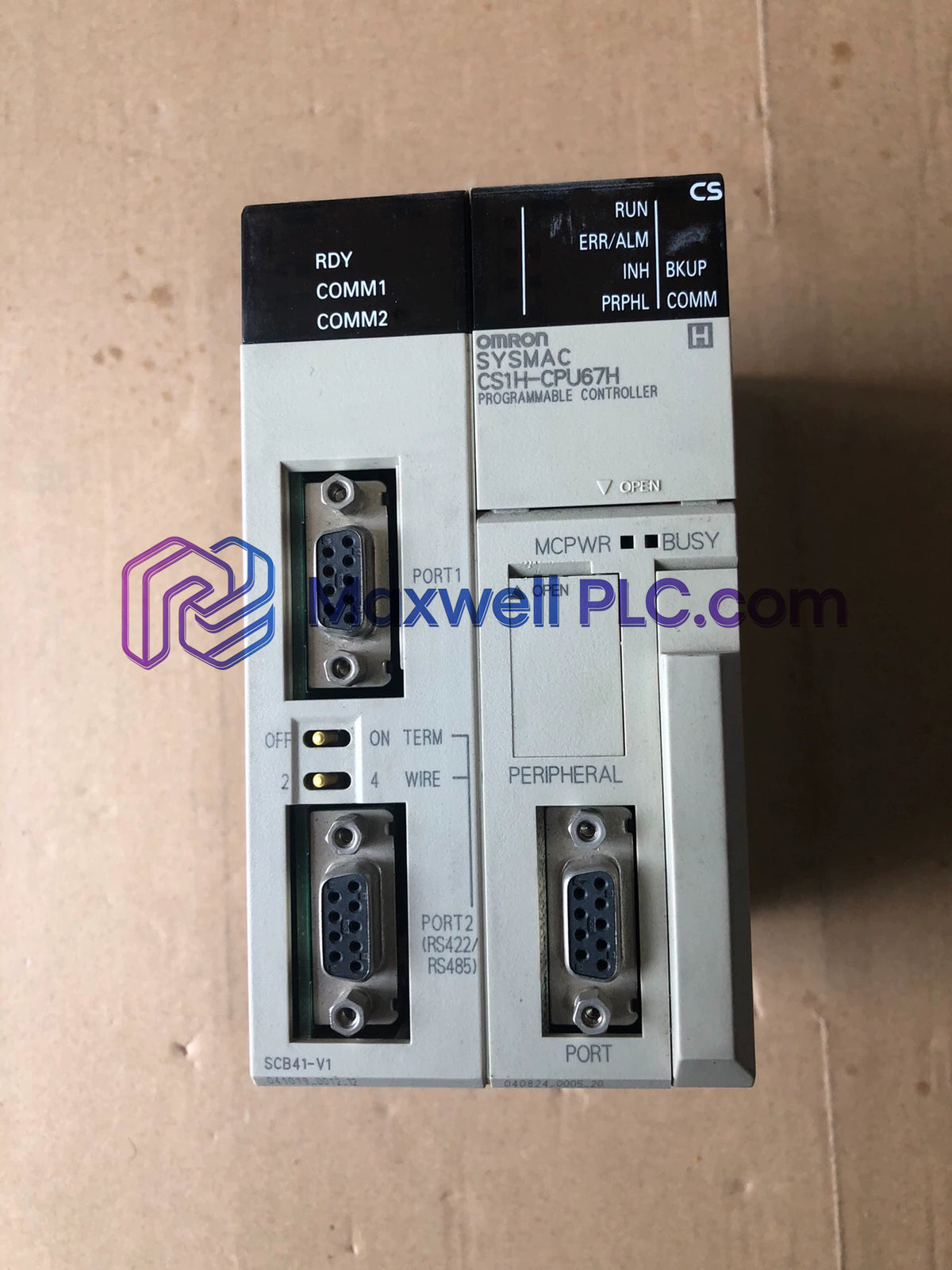

توفر مؤشرات الحالة بما في ذلك RUN و ERR/ALM و INHC و PRPH/COMM حالة التشغيل في الوقت الفعلي ومؤشرات أعطال الأجهزة.
هل يتم دعم ذاكرة التوسع في معالج CS1H-CPU67H؟

نعم، يمكن تثبيت بطاقات الذاكرة (ذاكرة فلاش أو بطاقات ذاكرة) في الفتحة المخصصة لتخزين البرامج الاحتياطية وملفات البيانات.
هل تدعم وحدة المعالجة المركزية تخطيطات أجهزة التوسع متعددة الرفوف؟

نعم، يدير المعالج رفوف التوسع المحلية المتصلة عبر وحدات واجهة التوسع CS1W-IC102 أو CS1W-II102.
كيف تتم حماية كاسيت الذاكرة الداخلية من تلف البيانات؟

يمكن نقل ملفات البرامج إلى ذاكرة فلاش غير متطايرة أو تخزينها على بطاقة ذاكرة عبر التنفيذ من برنامج CX-Programmer.
