وحدة المعالجة المركزية Omron CS1H-CPU65H ورقة البيانات والدليل الفني

CS1H-CPU65H وحدة المعالجة المركزية أومرون CS1H

Omron

CS1H-CPU65H وحدة المعالجة المركزية أومرون CS1H

SKU: CS1H-CPU65H

متوفر في المخزون

الأبعاد: ١٦٫٠ × ١٣٫٠ × ١١٫٠ سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات

العلامات : CPU Processors, Industrial Automation Equipment, Omron CS1H, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

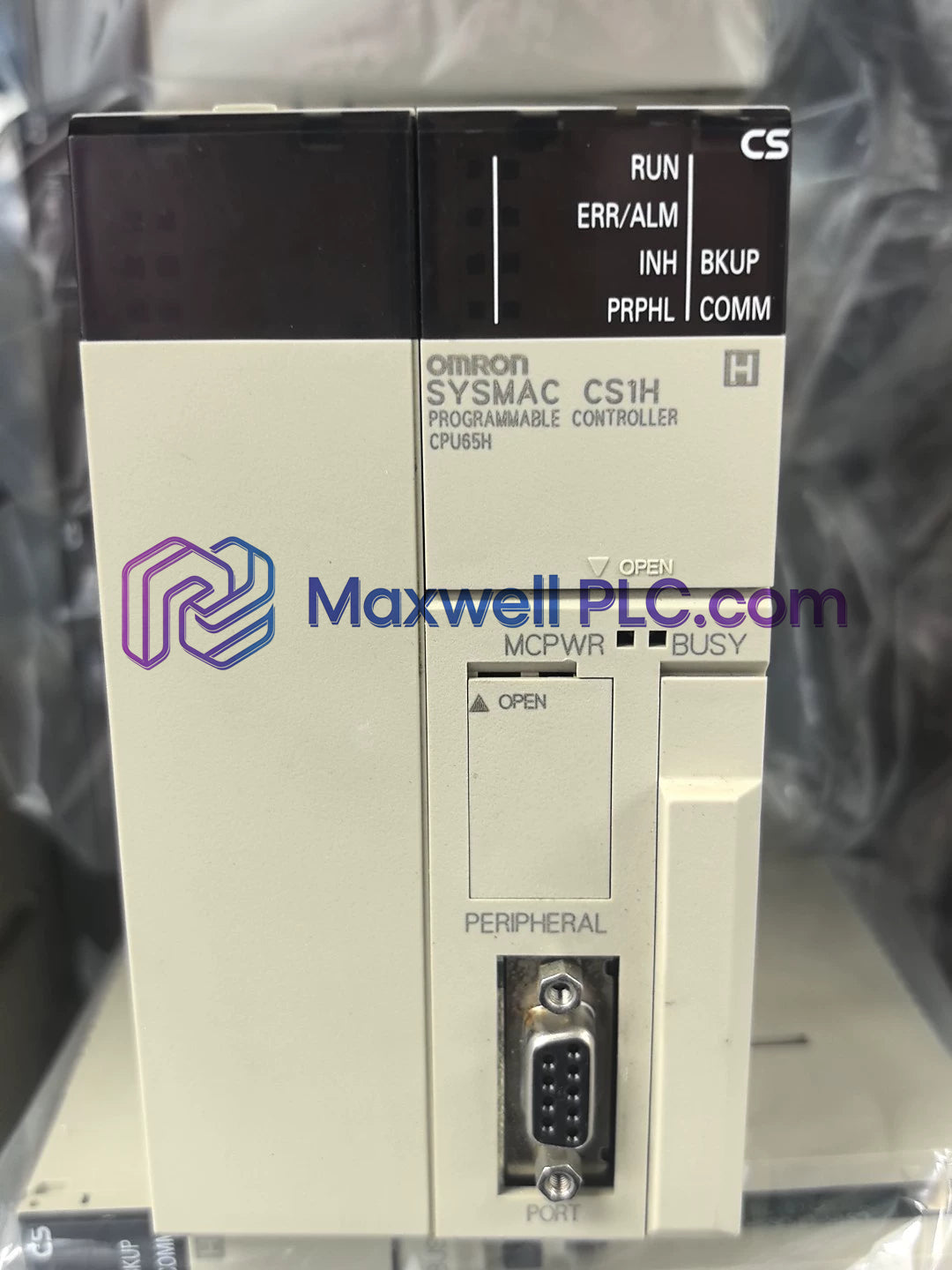

يعمل Omron CS1H-CPU65H، والمُدرج أيضًا تحت اسم CS1H-CPU65H وحدة المعالجة المركزية (CPU Processor)، كمكون أجهزة مخصص لتنفيذ البرامج عالية السرعة ومسح إدخال/إخراج النظام ضمن بنى SYSMAC CS1H PLC.

توزيع أنواع النظام

فئة منتجات CS1H: بنية وحدة معالجة مركزية عالية الأداء مصممة لتكوينات التحكم الصناعية واسعة النطاق.
مستوى سعة CPU65: تعيين ذاكرة موحد يوفر 60 ألف خطوة من مساحة التعليمات و 128 ألف كلمة من ذاكرة البيانات.
نظام فرعي عالي السرعة للمعالجة H: قلب معالج متقدم قادر على معالجة تعليمات BASIC/LD بسرعة 0.02 ميكرو ثانية.

المواصفات الفيزيائية والكهربائية

المعلمة	المواصفات
النموذج	CS1H-CPU65H
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	2.5 كجم
أبعاد الشحن	16.0 × 13.0 × 11.0 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	1.10 أمبير عند 5 فولت تيار مستمر (اللوحة الخلفية الداخلية)
سعة البرنامج	60 ألف خطوة
ذاكرة البيانات	128 ألف كلمة
سرعة تنفيذ التعليمات	0.02 ميكرو ثانية (تعليمات LD)
الحد الأقصى لسعة الإدخال/الإخراج	5120 بت (حتى 7 رفوف توسعة)
الواجهات المدمجة	منفذ طرفي ومنفذ RS-232C

التنفيذ المحدد وسرعة اللوحة الخلفية

تتضمن الوحدة معالجة تنفيذ منطقية عالية السرعة لزيادة سرعة اتصال ناقل اللوحة الخلفية عبر الرفوف المحلية ورفوف التوسعة. يضمن توافق الفلاش الخاص بالبرامج الثابتة المسح الدوري المتزامن، مما يتيح توسيع كثافة الإدخال/الإخراج على نطاق واسع حتى 5120 نقطة دون إحداث تذبذب في توقيت التعليمات أثناء الحسابات الحسابية المعقدة.

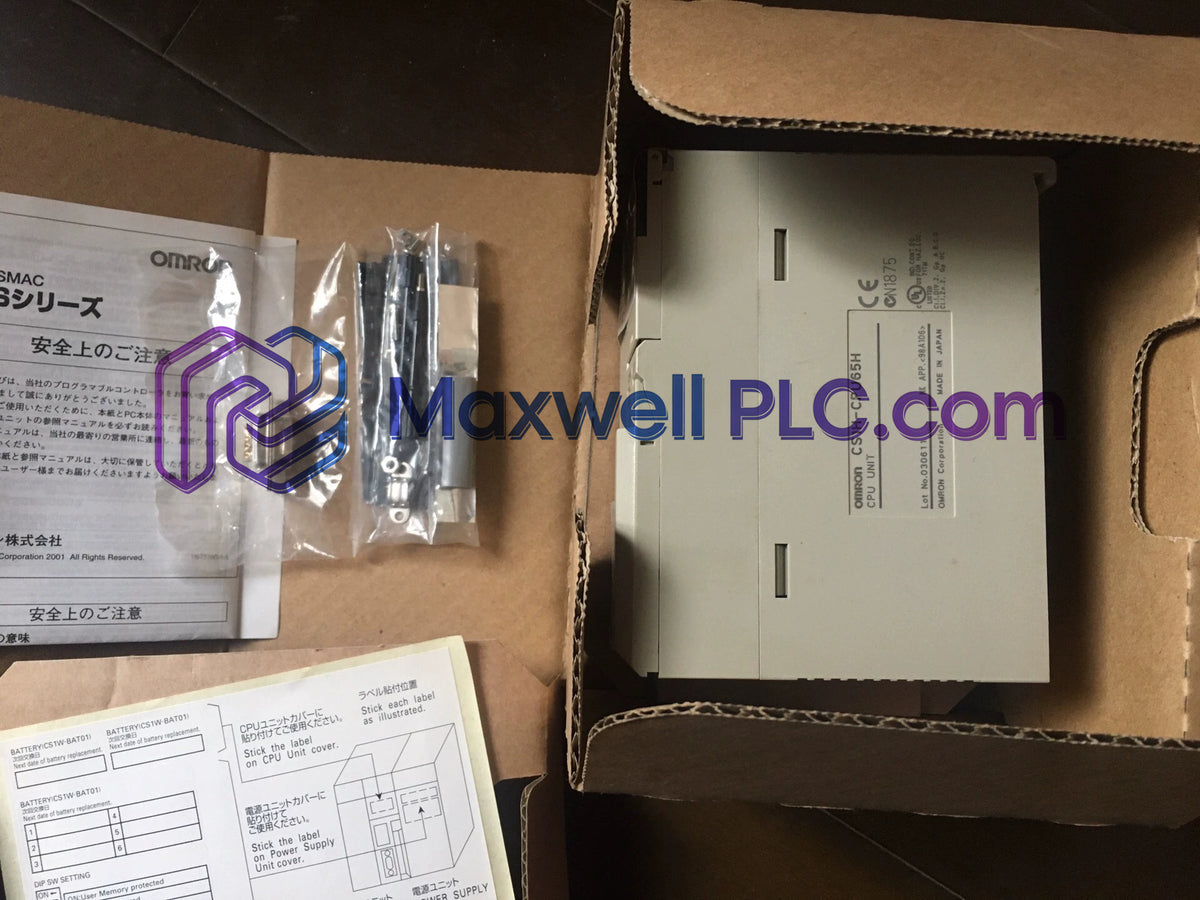

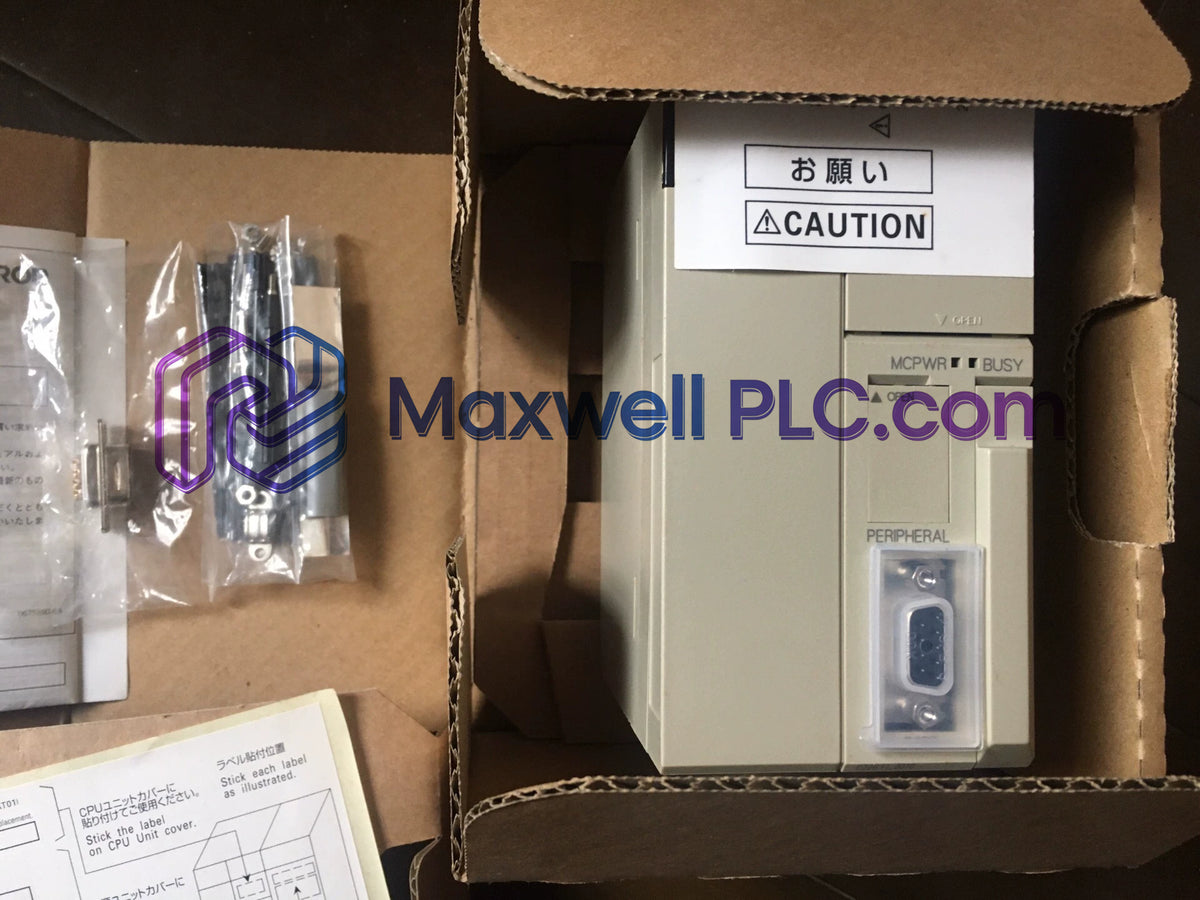

محتويات طلب الحزمة

وحدة معالجة مركزية Omron CS1H-CPU65H عدد 1
مجموعة غطاء منفذ الاتصال الواقي عدد 1
تجميع بطارية الذاكرة الداخلية عدد 1

إرشادات تركيب الرف والأجهزة

عزل نظام الطاقة: افصل دائمًا طاقة التيار المتردد الرئيسية عن وحدة إمداد الطاقة بالرف قبل إدخال أو إزالة وحدة المعالجة المركزية من اللوحة الأساسية.
القفل الميكانيكي: ثبت المعالج بالكامل في فتحة وحدة المعالجة المركزية، واقفل ذراعي التثبيت العلوي والسفلي لتأمين الروابط الهيكلية والكهربائية الأرضية.
تخفيف الضغط عن المنفذ: ثبت كابلات واجهة RS-232C والواجهة الطرفية بمشابك اللوحة الهيكلية لمنع الضغط المادي على وصلات اللحام الداخلية.
التحكم الحراري المحيط: حافظ على مسافة عمودية قدرها 50 مم فوق وتحت تجميع الرف لتسهيل التبريد بالحمل الحراري الطبيعي.

الأسئلة المتكررة

هل يُسمح بالتبديل الساخن لوحدة CS1H-CPU65H على اللوحات الخلفية النشطة؟

لا، إزالة أو إدخال معالج وحدة المعالجة المركزية أثناء تشغيل النظام يعطل منطق ناقل اللوحة الخلفية ويسبب أخطاء فورية في توقف وحدة المعالجة المركزية.
كيف تحافظ الوحدة على ذاكرة البرنامج أثناء انقطاع التيار الكهربائي الخارجي؟

توفر بطارية ليثيوم مدمجة طاقة احتياطية مستمرة للحفاظ على ذاكرة الوصول العشوائي للمستخدم وسجلات الساعة عند إزالة الطاقة الأساسية.
ما الذي يوفر تيار التشغيل لوحدة المعالجة المركزية؟

يسحب المعالج 1.10 أمبير عند 5 فولت تيار مستمر مباشرة من ناقل اللوحة الخلفية الداخلي الذي يعمل بواسطة وحدة إمداد الطاقة الأساسية للرف.
ما هو الحد الأقصى لرف التوسعة الذي ينطبق على تكوين وحدة المعالجة المركزية هذا؟

تدعم الوحدة الاتصال بحد أقصى 7 رفوف توسعة باستخدام كابلات ناقل توسعة CS1 المخصصة.
ما هي الحالة التي يشير إليها مؤشر LED الأحمر الثابت ERR/ALM؟

يشير الضوء الأحمر الثابت إلى خطأ فادح في الأجهزة أو تنفيذ الذاكرة يؤدي إلى إيقاف تنفيذ البرنامج فورًا.
هل يمكن أن يعمل منفذ RS-232C في وقت واحد مع المنفذ الطرفي؟

نعم، يعمل كلا المنفذين المدمجين بشكل مستقل لتوصيلات الأدوات الطرفية المتزامنة واتصالات ربط المضيف.
كيف تتم إدارة توسيع كثافة الإدخال/الإخراج عبر رفوف التوسعة؟

يقوم المعالج تلقائيًا بتعيين كلمات الإدخال/الإخراج المادية عبر رفوف التوسعة المتصلة حتى الحد الأقصى للنظام وهو 5120 بت.
ما هي تدابير الحماية المطلوبة لتشغيل الكابلات الطرفية؟

استخدم كابلات مزدوجة مجدولة ومحمية جيدًا مع مشابك أرضية بزاوية 360 درجة متصلة مباشرة بشريط التأريض للوحة التحكم.
