تعمل وحدة Omron CS1G-CPU45H، والمصنفة أيضاً كوحدة معالجة مركزية (CPU) من نوع CS1G، كعنصر أجهزة مخصص لمعالجة التسلسل عالي السرعة وتنفيذ الذاكرة داخل اللوحات الخلفية لنظام PLC من سلسلة CS1. حيث تقوم بمعالجة التعليمات المنطقية الأساسية بسرعة 0.04 ميكروثانية مع تنسيق تخصيص الذاكرة عبر الأرفف المحلية وما يصل إلى 7 أرفف توسعة.

بنية طراز المنتج

• CS1G: بنية وحدة معالجة مركزية قياسية عالية السرعة ضمن عائلة متحكمات CS1.
• CPU45H: محرك تنفيذ عمليات عالي السعة يتميز بذاكرة برنامج سعة 60 ألف خطوة وذاكرة بيانات سعة 128 ألف كلمة.

المواصفات الفنية والأدائية

أداء ناقل اللوحة الخلفية وتنسيق البرنامج الثابت

يوفر معالج CS1G-CPU45H سرعة اتصال عالية لناقل اللوحة الخلفية عبر مسارات اللوحة الخلفية المحلية والتوسعية. وتعمل بروتوكولات ناقل النظام المحسنة على تسهيل توسيع كثافة الإدخال/الإخراج لتصل إلى 5120 بت دون التضحية بوقت دورة تنفيذ التعليمات. تضمن توافقية البرامج الثابتة (Firmware) تبادل السجلات بشكل متزامن وتنفيذ المهام المستمر عبر لوحات خيارات الاتصال التسلسلي وإيثرنت في الوقت الفعلي.

تكوين الشحن القياسي

• 1 × وحدة معالج CPU من Omron طراز CS1G-CPU45H
• 1 × مجموعة غطاء حماية الواجهة من الأتربة
• 1 × ورقة التركيب الفنية

بروتوكول تركيب النظام والتوصيلات الميدانية

تركيب فتحة وحدة المعالجة المركزية (CPU)

• حرك وحدة المعالجة المركزية في الفتحة المخصصة لها في اللوحة الخلفية لـ CS1 حتى تستقر أذرع القفل العلوية والسفلية في مكانها.
• أحكم ربط مسامير التثبيت العلوية لضمان تأريض مستقر للوحة الخلفية وسلامة التوصيل تحت ظروف الاهتزاز.

توصيلات الواجهة التسلسلية

• قم بتوصيل منفذ RS-232C المدمج باستخدام موصلات D-sub ذات 9 سنون محمية، مع إنهاء أسلاك التصريف الأرضية عند تأريض إطار الرف.
• حافظ على مسافة خلوص لا تقل عن 50 مم حول المنافذ الطرفية لمنع إجهاد الكابلات وتداخل ضوضاء الإشارة.

أسئلة شائعة

• ما هي سرعة تنفيذ التعليمات الأساسية لمعالج CS1G-CPU45H؟

  يقوم المعالج بتنفيذ تعليمات LD الأساسية بسرعة عالية تبلغ 0.04 ميكروثانية لكل تعليمة.

• كم عدد أرفف التوسعة الإجمالية التي يمكن التحكم فيها بواسطة وحدة المعالجة المركزية هذه؟

  يدعم طراز CS1G-CPU45H الاتصال المباشر بالناقل بحد أقصى 7 أرفف توسعة.

• ما هي سعات الذاكرة المتاحة لتخزين البرامج والبيانات؟

  توفر الوحدة سعة برنامج تبلغ 60 ألف خطوة وتخصيص ذاكرة بيانات بسعة 128 ألف كلمة.

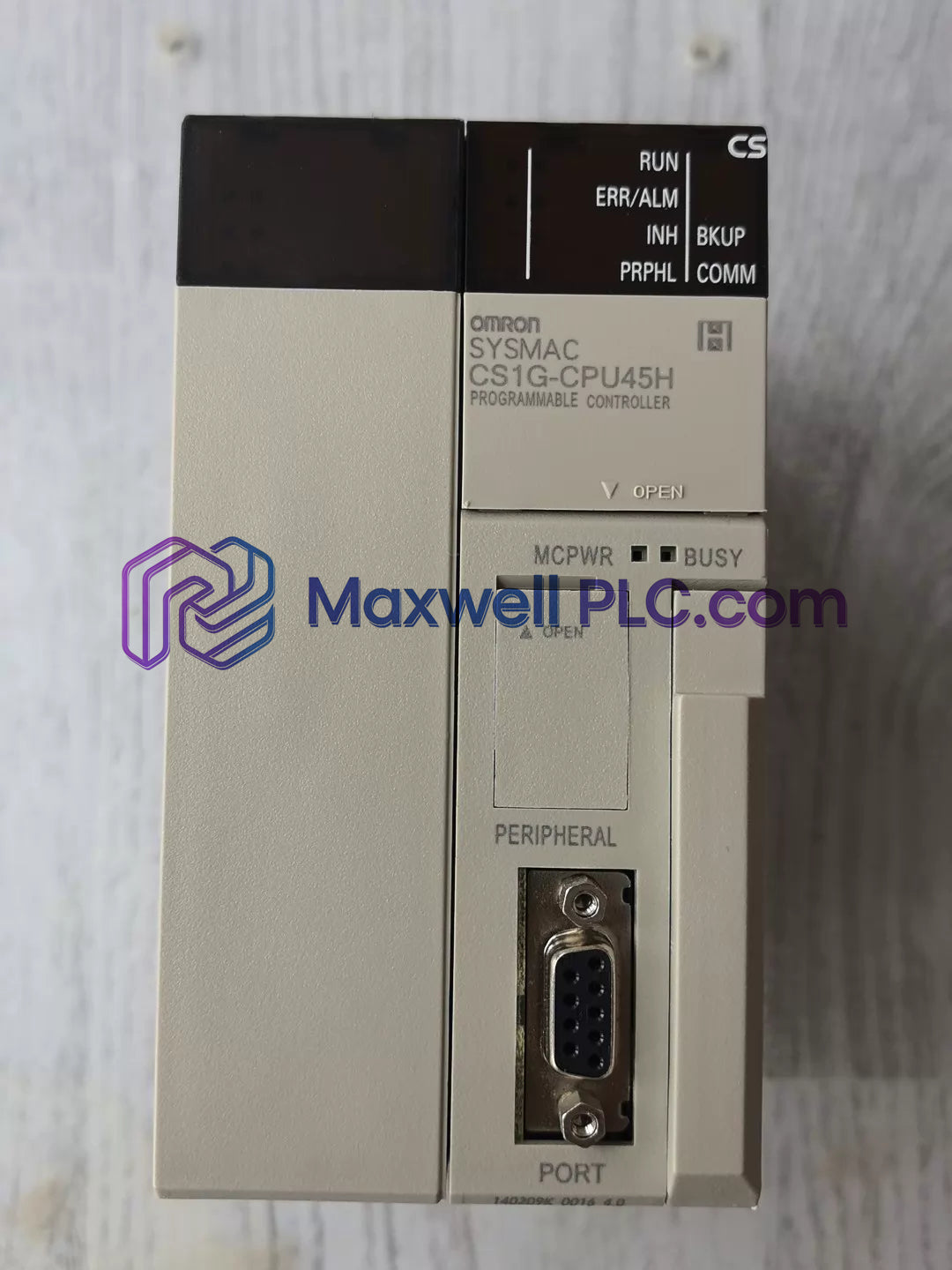

• ما هي منافذ واجهة الاتصال المدمجة مباشرة في اللوحة الأمامية؟

  تتميز الوحدة بمنفذ طرفي مخصص واحد ومنفذ تسلسلي RS-232C واحد للبرمجة واتصال الأجهزة.

• هل تتطلب وحدة المعالجة المركزية توصيل مصدر طاقة خارجي مباشرة بأطرافها الأمامية؟

  لا، تستمد وحدة المعالجة المركزية طاقة تشغيل المنطق الخاصة بها بجهد 5 فولت تيار مستمر مباشرة من وحدة تزويد الطاقة الموجودة في رف اللوحة الخلفية.

• هل يمكن إزالة أو إدخال وحدة المعالجة المركزية بينما تكون طاقة اللوحة الخلفية قيد التشغيل؟

  لا، يجب فصل طاقة اللوحة الخلفية تماماً قبل إدخال أو استخراج وحدة المعالجة المركزية من قاعدة الرف.

• ما هو الحد الأقصى لعدد بتات الإدخال/الإخراج التي يمكن لهذا المعالج معالجتها عبر جميع الأرفف المتصلة؟

  يعالج النظام سعة قصوى قابلة للعنونة تبلغ 5120 بت إدخال/إخراج.

• كيف يتم تأريض خطوط حماية اتصالات RS-232C في هذا الجهاز؟

  يجب توصيل دروع الكابلات التسلسلية المحمية مباشرة بغلاف الموصل، مما يؤدي إلى التأريض من خلال إطار الهيكل المعدني.
