C200H-AD003 صحيفة بيانات ودليل فني Omron C200H

C200H-AD003 وحدة الإدخال/الإخراج التناظرية من أومرون C200H

Omron

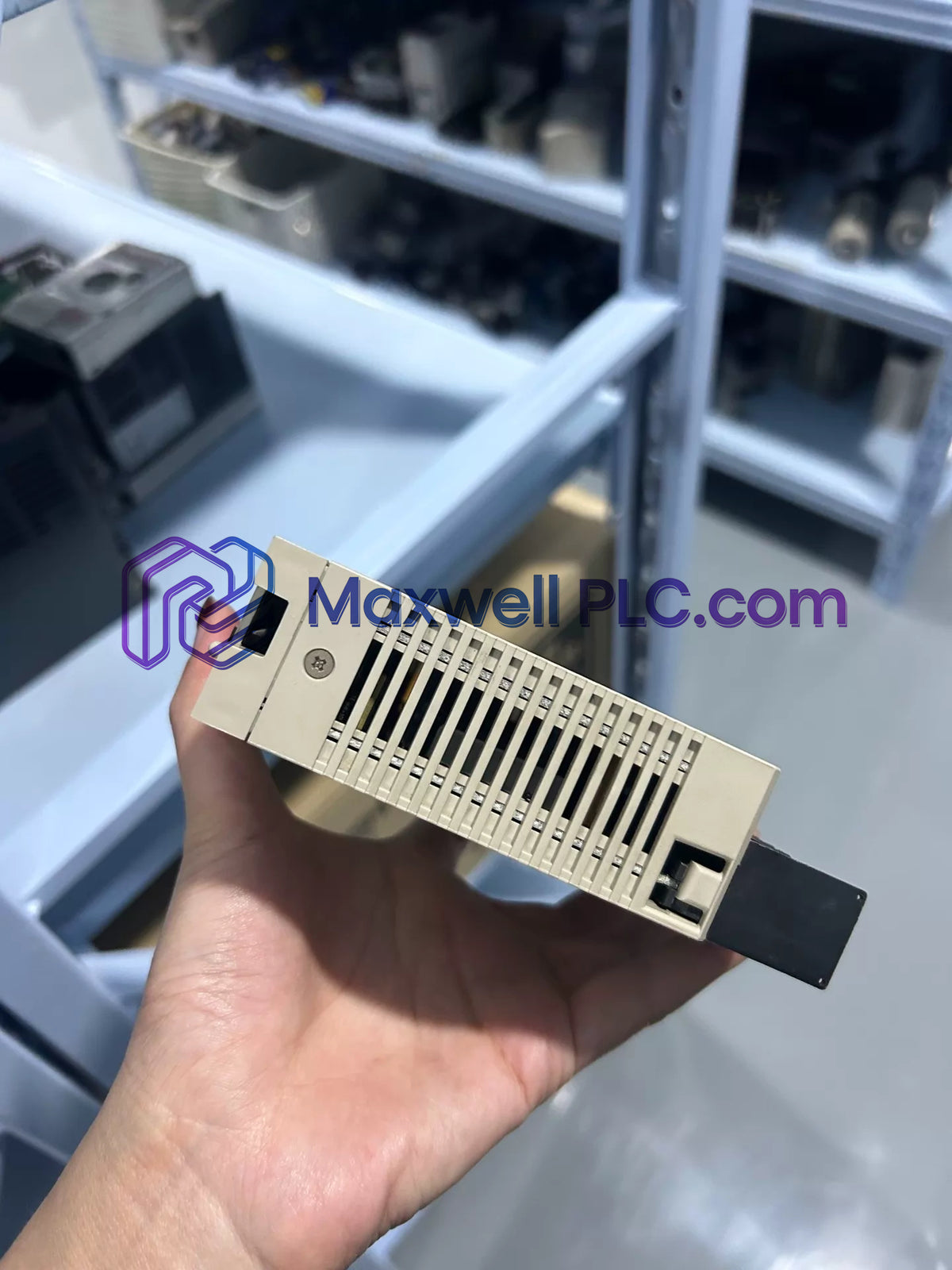

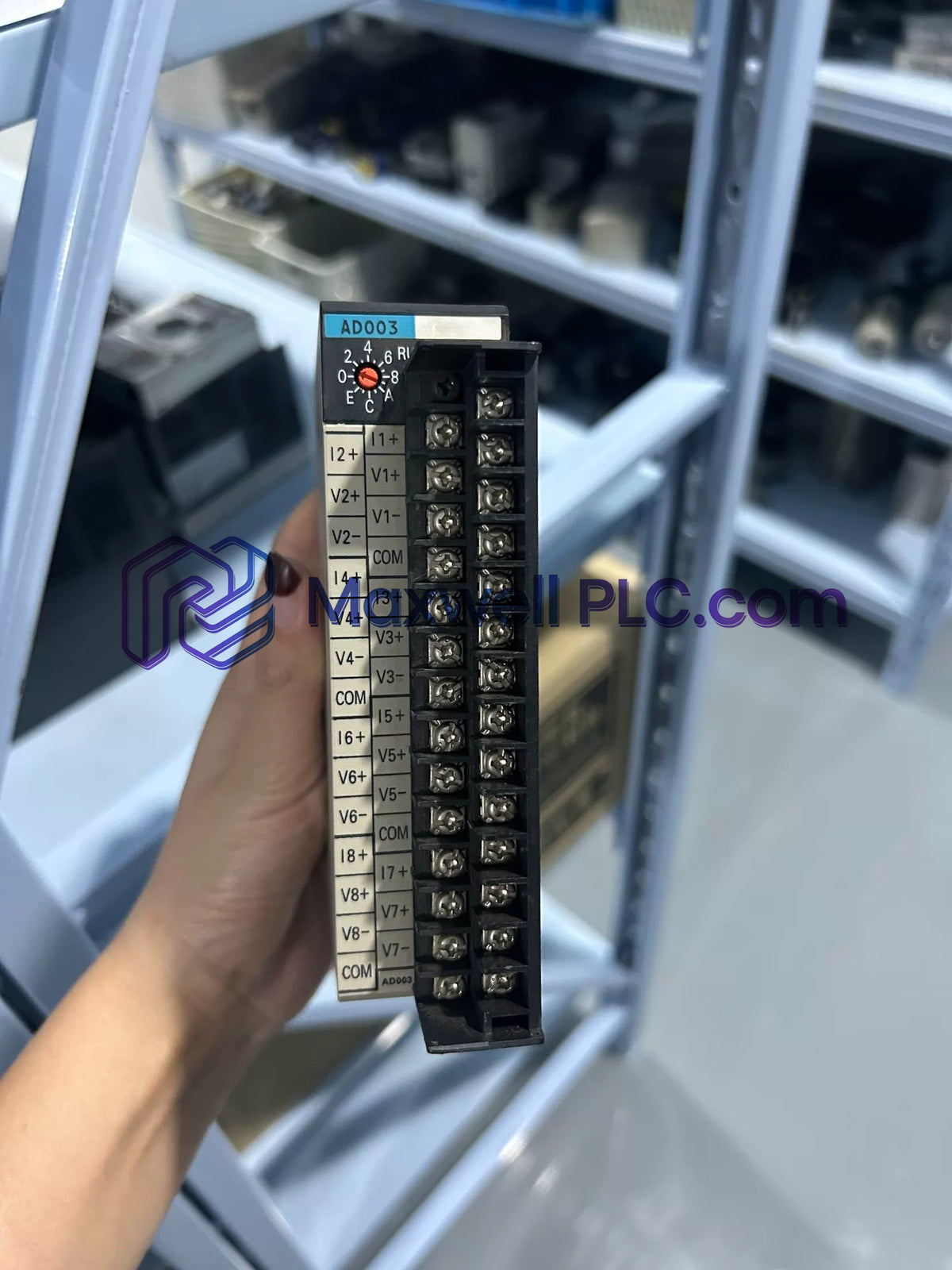

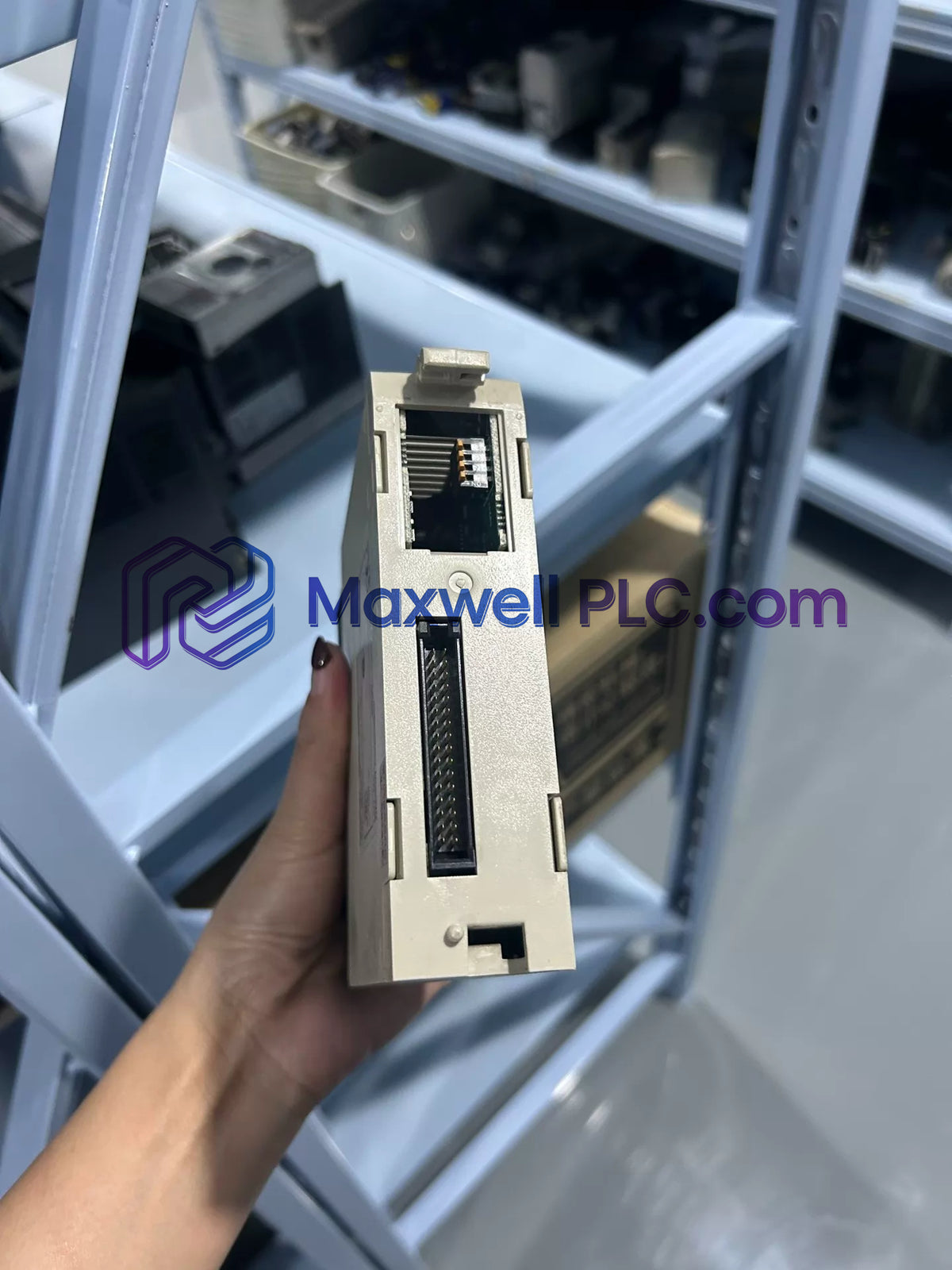

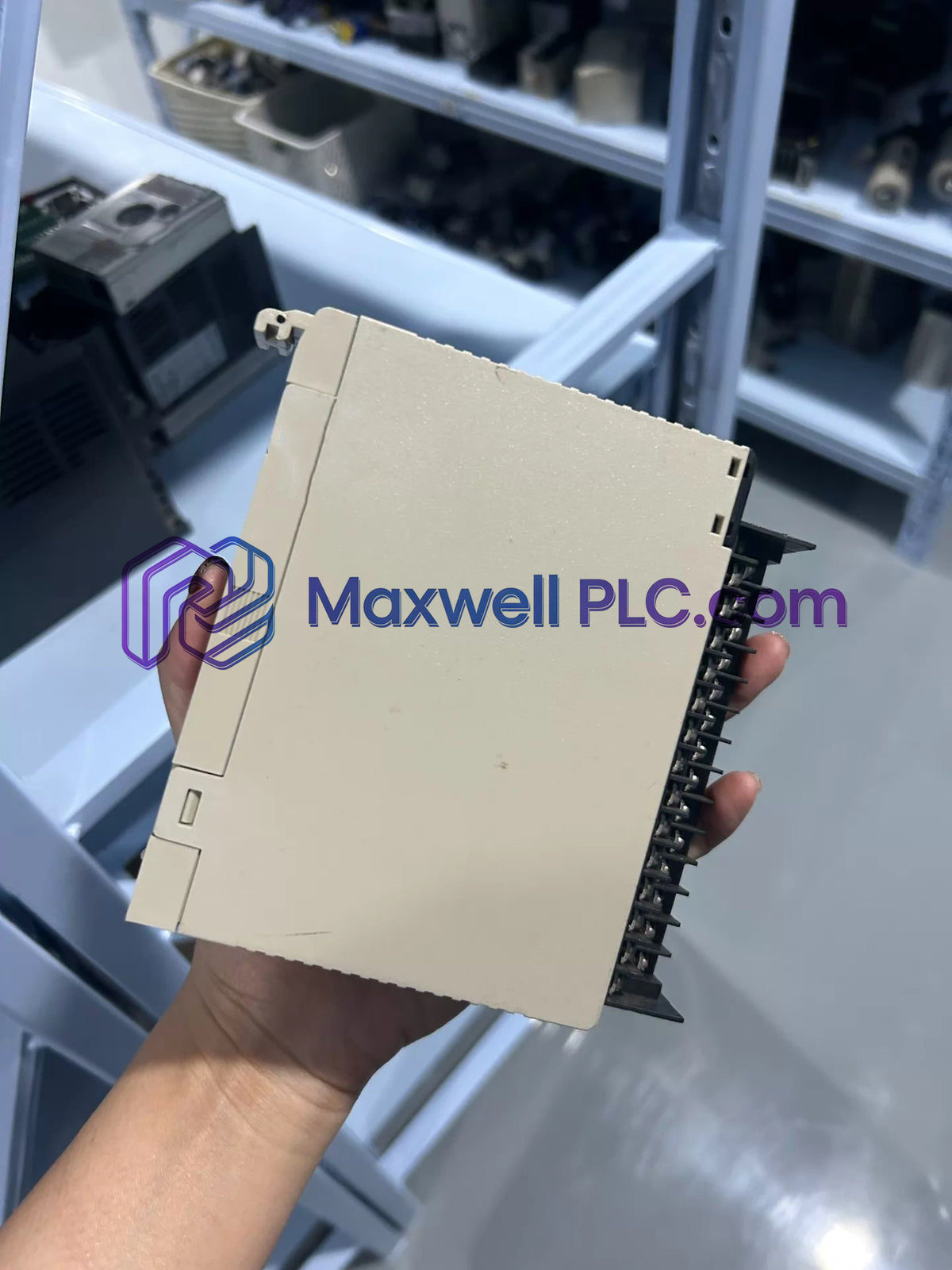

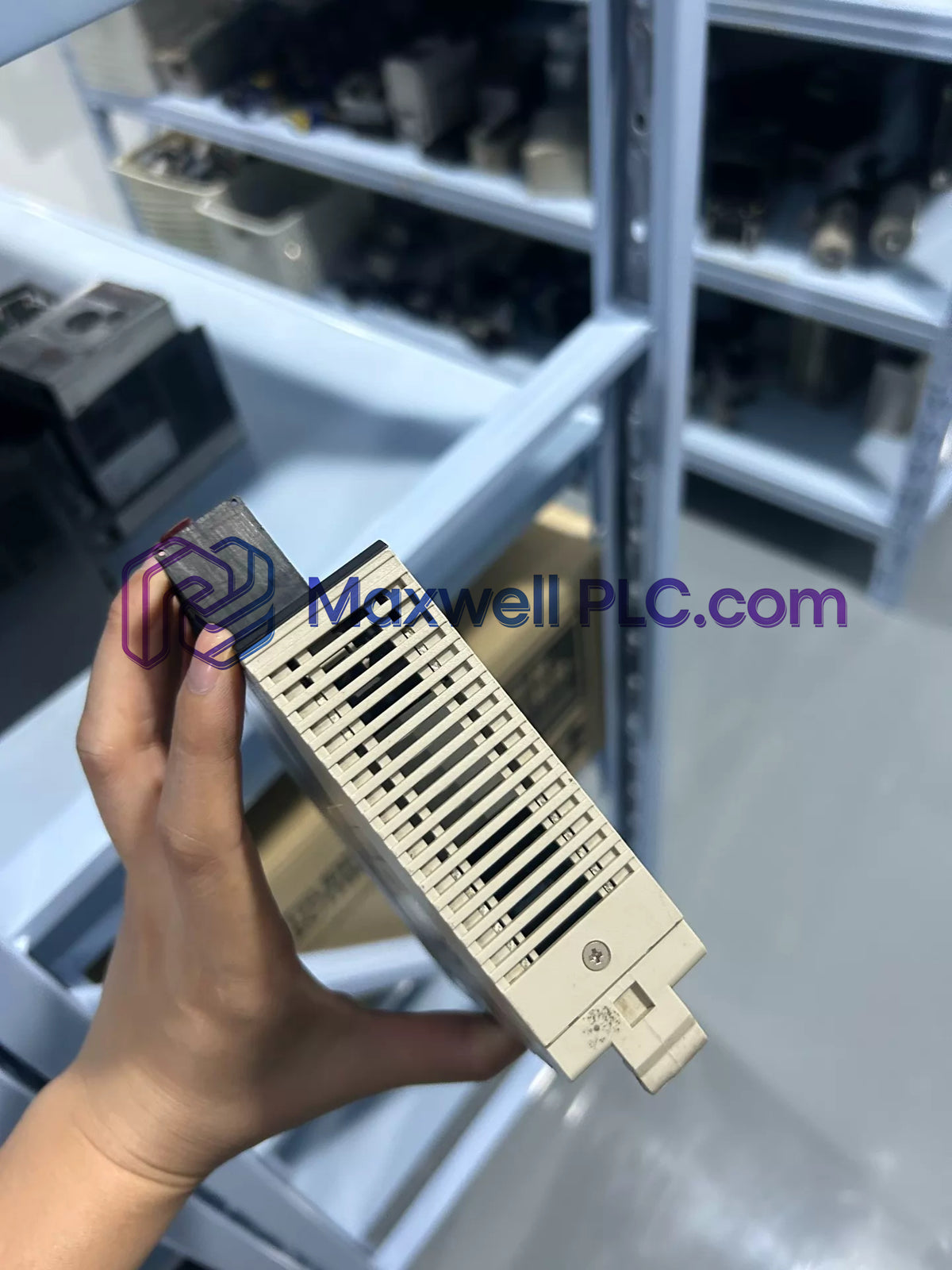

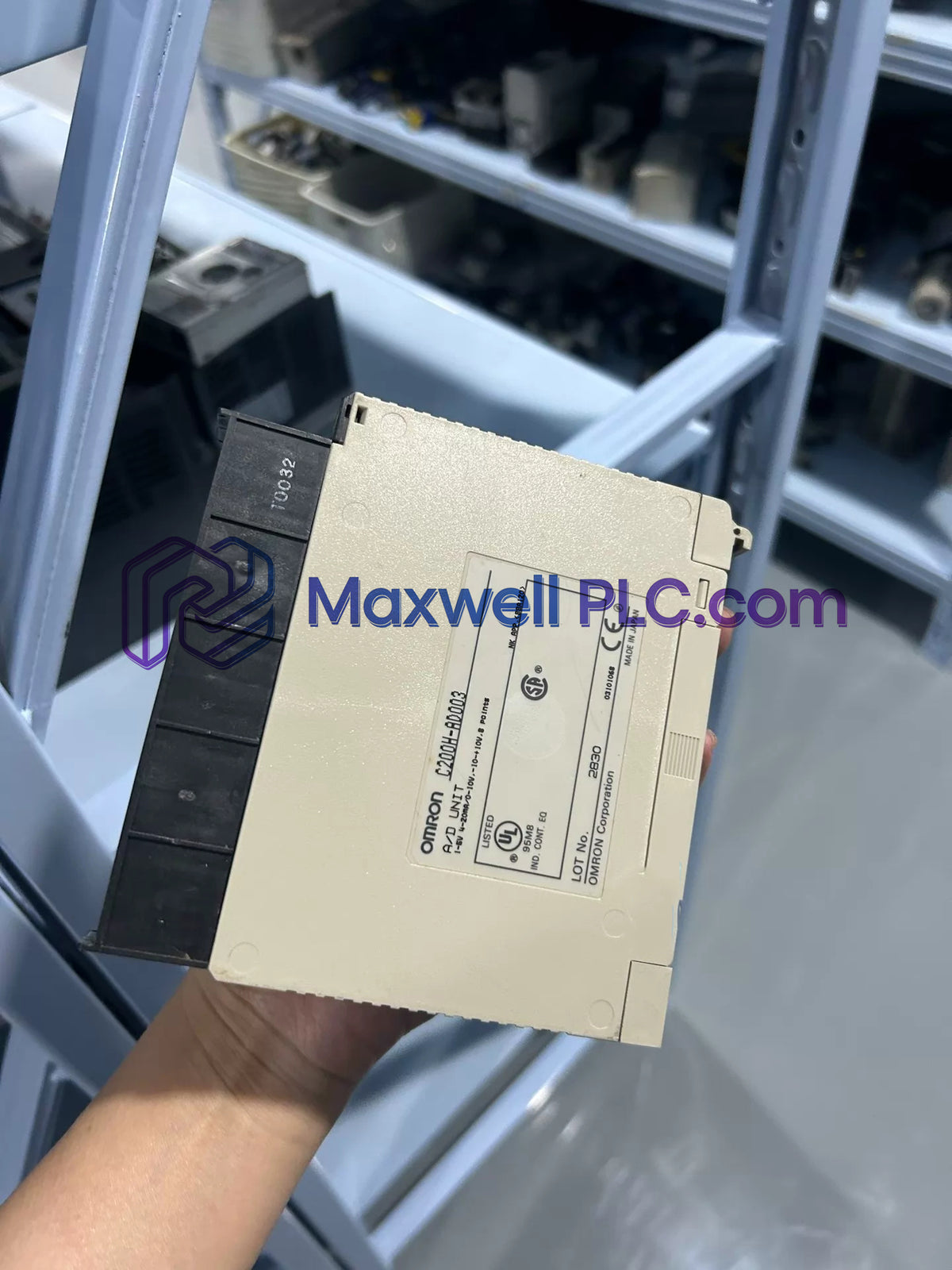

C200H-AD003 وحدة الإدخال/الإخراج التناظرية من أومرون C200H

SKU: C200H-AD003

متوفر في المخزون

الأبعاد: 15.0 × 5.0 × 13.0 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Analog Input Modules, Industrial Automation Equipment, Omron C200H, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينها لمعالجة الإشارة التناظرية في رفوف نظام C200H، توفر وحدة Omron C200H-AD003 (وحدة الإدخال/الإخراج التناظرية C200HAD003) تنفيذًا ماديًا/كهربائيًا مباشرًا.

هيكل رقم الطراز

معرف القاعدة C200H: يحدد توافق رف النظام للوحات خلفية رف سلسلة Omron C200H.
هيكل AD: يحدد دوائر تحويل الإدخال من التناظري إلى الرقمي داخل غلاف الوحدة.
003 دقة/نوع القناة: يشير إلى تكوين نطاق إدخال محدد وتجميع قنوات عالي الكثافة.

مواصفات الوحدة

المعلمة	المواصفات
الموديل	C200H-AD003
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.45 كجم
أبعاد الشحن	15.0 × 5.0 × 13.0 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
درجة حرارة التخزين	-20 إلى +75 درجة مئوية
الرطوبة	10 إلى 90% رطوبة نسبية غير متكثفة
استهلاك الطاقة	5 فولت تيار مستمر عند 0.35 أمبير (اللوحة الخلفية)
إشارات الإدخال	1 إلى 5 فولت تيار مستمر، 0 إلى 10 فولت تيار مستمر، 4 إلى 20 مللي أمبير
سرعة التحويل	2.5 مللي ثانية لكل قناة
الدقة	1/4000 من المدى الكامل
رمز التعريفة المنسقة	8504404000

تكامل اللوحة الخلفية ومعالجة منطق البرامج الثابتة

تنفذ وحدة C200H-AD003 معالجة بيانات تناظرية إلى رقمية مباشرة مع الحفاظ على سرعة اتصال مستقرة عبر ناقل اللوحة الخلفية في رف مضيف وحدة المعالجة المركزية C200H. تحويل تناظري عالي السرعة يربط قيم الإدخال مباشرة بكلمات ذاكرة وحدة المعالجة المركزية دون فرض زمن انتقال مسح الشبكة. تضمن توافقية البرامج الثابتة فلاش التعرف السلس على عنوان اللوحة الخلفية عبر جميع منصات وحدة المعالجة المركزية C200H و C200HS و C200HX/HG/HE.

نطاق التسليم

1 × وحدة إدخال تناظرية Omron C200H-AD003
1 × غطاء واقي كتلة طرفية
1 × وثيقة دليل التعليمات

خطوات توصيل وتركيب الكابينة

إيقاف تشغيل الوحدة: تأكد من إيقاف تشغيل طاقة اللوحة الخلفية لرف C200H تمامًا قبل إدخال أو إزالة الوحدة.
توصيل التأريض: قم بتوصيل دروع كبلات الإشارة بنقطة تأريض واحدة للنظام لقمع التداخل الكهرومغناطيسي.
مسار التوصيل: افصل كبلات الإدخال التناظرية عن خطوط التيار المتردد عالية الجهد بمسافة لا تقل عن 200 مم داخل قنوات الكابلات.
تثبيت الطرفيات: أحكم ربط براغي كتلة الطرفيات إلى 0.8 نيوتن متر للحفاظ على الاتصال الكهربائي المستمر.

أسئلة وأجوبة فنية

هل تدعم وحدة C200H-AD003 التبديل السريع أثناء تنفيذ وحدة المعالجة المركزية؟

لا، إزالة أو إدخال الوحدة بينما تكون اللوحة الخلفية موصلة بالطاقة يعرض دوائر منطق ناقل وحدة المعالجة المركزية الداخلية للتلف.
ما هو حمل التيار الذي تسحبه الوحدة من مسار 5 فولت تيار مستمر في اللوحة الخلفية؟

تسحب الدائرة الداخلية تيارًا مستمرًا أقصى يبلغ 0.35 أمبير مباشرة من مصدر 5 فولت تيار مستمر في اللوحة الخلفية C200H.
ماذا يحدث إذا انفتحت حلقة تيار تناظرية أثناء التشغيل؟

تؤدي الحلقة المفتوحة إلى جعل قيمة التحويل صفرًا أو حالة خطأ كاملة المدى اعتمادًا على مفاتيح تكوين القناة.
كيف تؤثر درجات الحرارة التي تتجاوز +55 درجة مئوية على دقة القياس؟

تتسبب درجات الحرارة التي تتجاوز +55 درجة مئوية في الانجراف الحراري، مما يزيد من خطأ التحويل بما يتجاوز حد 1/4000 من المدى الكامل المصنف.
هل يمكن خلط مدخلات الجهد والتيار في نفس الوحدة؟

نعم، يمكن تكوين القنوات بشكل مستقل لإشارات الجهد أو التيار باستخدام وصلات الطرفيات الداخلية ومفاتيح DIP.
هل تتطلب الوحدة طاقة خارجية لتشغيل منطق التحويل الداخلي؟

لا توجد حاجة إلى مصدر طاقة خارجي لتحويل المنطق؛ تسحب الوحدة طاقة التشغيل مباشرة من ناقل اللوحة الخلفية للرف.
كيف أمنع ضوضاء الإشارة من تشويه كلمات التحويل التناظري؟

استخدم كابلات مزدوجة مجدولة ومحمية لجميع المدخلات التناظرية وقم بتوصيل الدرع حصريًا بالطرف التأريض الوظيفي.
ما هو إجمالي وقت المسح المطلوب لمعالجة القنوات المتعددة؟

يتطلب التحويل 2.5 مللي ثانية لكل قناة ممكّنة، مما ينتج عنه وقت دورة تحويل إجمالي يحدده عدد المدخلات النشطة.
