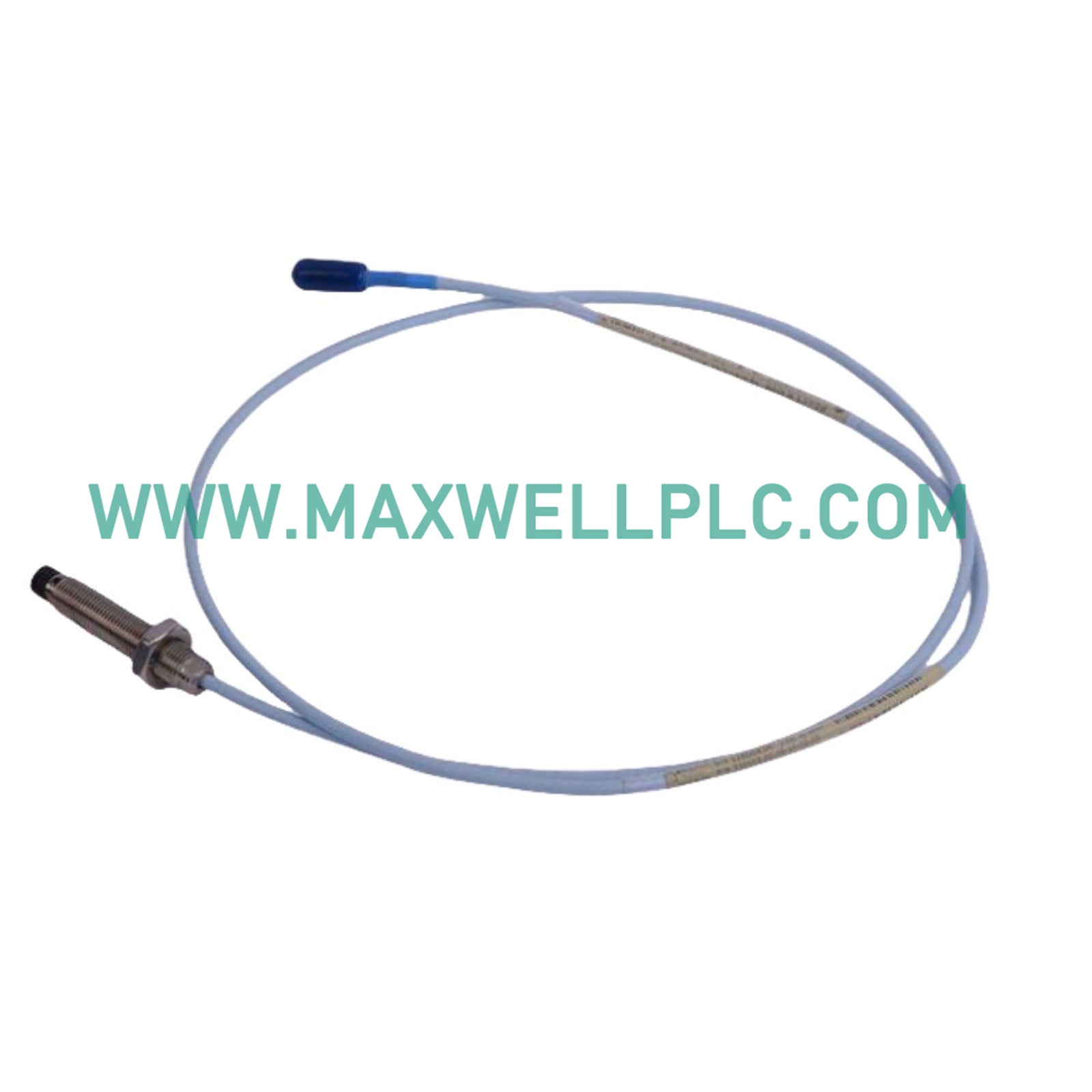

تم تصميم Bently Nevada 330904-00-12-05-02-05 (مجسات التقارب 330904-00-12-05-02-05 3300 NSv) خصيصًا للمحامل الهيدروديناميكية والآلات التوربينية عالية السرعة المقيدة بمساحات ضيقة، ويوفر تتبعًا دقيقًا للإزاحة بدون تلامس حيث لا تتناسب الأشكال الهندسية القياسية للمستشعر 8 مم فعليًا.

مصفوفة التكوين والتحديد

• التصميم الأساسي: 330904 (مجموعة مجس مدرع 3300 NSv)
• طول الجسم غير الملولب: 00 (0 مم جزء غير ملولب أسفل الرأس)
• مواصفات طول الغلاف: 12 (120 مم طول الأسطوانة الملولبة بالكامل)
• طول الكابل المتكامل: 05 (0.5 متر / 20 بوصة طول الرصاص)
• أجهزة الإنهاء: 02 (موصل ClickLoc محوري مصغر بكابل قياسي)
• شهادات المناطق الخطرة: 05 (اعتمادات متعددة بما في ذلك CSA وATEX وIECEx)
• منصة النظام: Bently Nevada 3300 XL NSv

المعايير الفيزيائية والكهربائية

الضبط الميداني والديناميكيات الميكانيكية

تتطلب تشغيل الآلات ذات الفتحة الصغيرة التحقق الصارم من جهد الفجوة الثابت لضمان القياس الخطي عبر النطاق المقيد البالغ 1.5 مم. يجب على مهندسي الصيانة ضبط عمق تثبيت المجس حتى يقرأ مقياس الفولتميتر عند طرف خرج Proximitor -10 VDC، مع الحفاظ على نافذة نشطة بين -8 VDC و -12 VDC. نظرًا لأن الكابلات المدرعة المصنوعة من الفولاذ المقاوم للصدأ توفر حماية ميكانيكية ضد بيئات الضاغط القاسية، يجب على الفنيين التأكد من التأريض الصحيح للدرع والحفاظ على مسافة مادية كافية من خطوط محرك التردد المتغير عالية التردد لمنع التداخل الكهرومغناطيسي.

فاتورة المواد المتضمنة

• 1 × طرف مجس مدرع 330904 NSv مع جسم ملولب M8x1
• 1 × كابل محوري متكامل بطول 0.5 متر مع موصل ClickLoc
• 1 × خرطوم درع واقي من الفولاذ المقاوم للصدأ (مثبت في المصنع)
• 1 × وثائق معايرة ومطابقة من المصنع

قواعد التركيب والمحاذاة الميكانيكية

• تحضير الفتحة: قم بتصنيع ولف غلاف الجهاز بخيط M8x1، مع التأكد من أن سطح التركيب مصقول تمامًا ومربعًا بالنسبة لمحور الدوار.
• حدود عزم الدوران: أحكم ربط جسم المجس باستخدام مفتاح ربط معاير لإنشاء قفل ميكانيكي ثابت، مع تجنب عزم الدوران الزائد الذي قد يشوه طرف PPS البلاستيكي الداخلي.
• إعداد الفجوة الأولية: اضبط مسافة الفجوة الثابتة الباردة على 1.0 مم (40 ميل) باستخدام مقياس سمك أو ميكرومتر عمق قبل تثبيت صواميل التثبيت في مكانها.
• هوامش الخلوص: تأكد من أن الحد الأدنى لقطر التخويش هو 13 مم (0.5 بوصة) حول طرف المجس لمنع تشوه تأثير الحافة للمجال الكهرومغناطيسي عالي التردد.

الأسئلة الشائعة التقنية

• لماذا تستخدم سلسلة NSv نطاقًا خطيًا أصغر من مجسات 8 مم القياسية؟

  تم تحسين الهندسة الحلزونية المتخصصة وتشكيل المجال للأهداف الصغيرة والتخويش الضيق، مما يؤدي إلى نطاق تشغيل خطي مكثف يبلغ 1.5 مم.

• هل يمكن لهذا المجس أن يعمل مباشرة مع مستشعر Proximitor قياسي 8 مم؟

  لا، تتطلب مجسات NSv مستشعر Proximitor 3300 XL NSv متوافقًا ومعايرًا خصيصًا للخصائص الكهربائية الفريدة لتصميم حلزون NSv.

• ما هو الغرض الأساسي من الدرع المصنوع من الفولاذ المقاوم للصدأ؟

  يوفر الدرع حماية ميكانيكية قوية ضد التآكل المادي، ورقائق المعدن، وملامسة السوائل القاسية داخل أغلفة الضاغط المزدحمة.

• هل من المقبول تقصير أو وصل الكابل المتكامل بطول 0.5 متر؟

  لا، يؤدي تغيير طول الكابل إلى تغيير السعة الكلية للدائرة، مما يبطل معايرة المصنع ويشوه خرج سعة الاهتزاز.

• ما مدى قرب تثبيت مجسي NSv في تكوين شعاعي X-Y؟

  حافظ على مسافة لا تقل عن 23 مم (0.9 بوصة) بين طرفي المجسين لمنع تداخل إشارة الناقل عالية التردد بين القنوات المتجاورة.

• ما الذي يسبب التحولات المفاجئة في جهد الفجوة الثابت؟

  عادةً ما يؤدي التمدد الحراري لأغلفة الماكينات، أو تغيير مواقع المجلات، أو مشابك التثبيت المفكوكة إلى انحرافات جهد التيار المستمر الملحوظة.

• هل يدعم هذا المجس التبديل السريع أثناء تشغيل المصنع؟

  يمكن أن يؤدي فصل دوائر المستشعر في الآلات النشطة إلى حدوث ارتفاعات مفاجئة في الضوضاء الكهربائية التي قد تؤدي إلى تشغيل أنظمة الحماية الكاذبة.

• ما هي المسافة القصوى المسموح بها بين Proximitor والشاشة؟

  يمكن أن تمتد حلقة الإشارة حتى 305 أمتار (1,000 قدم) باستخدام كابل ثلاثي موصلات مدرع متصل بحامل الشاشة.
