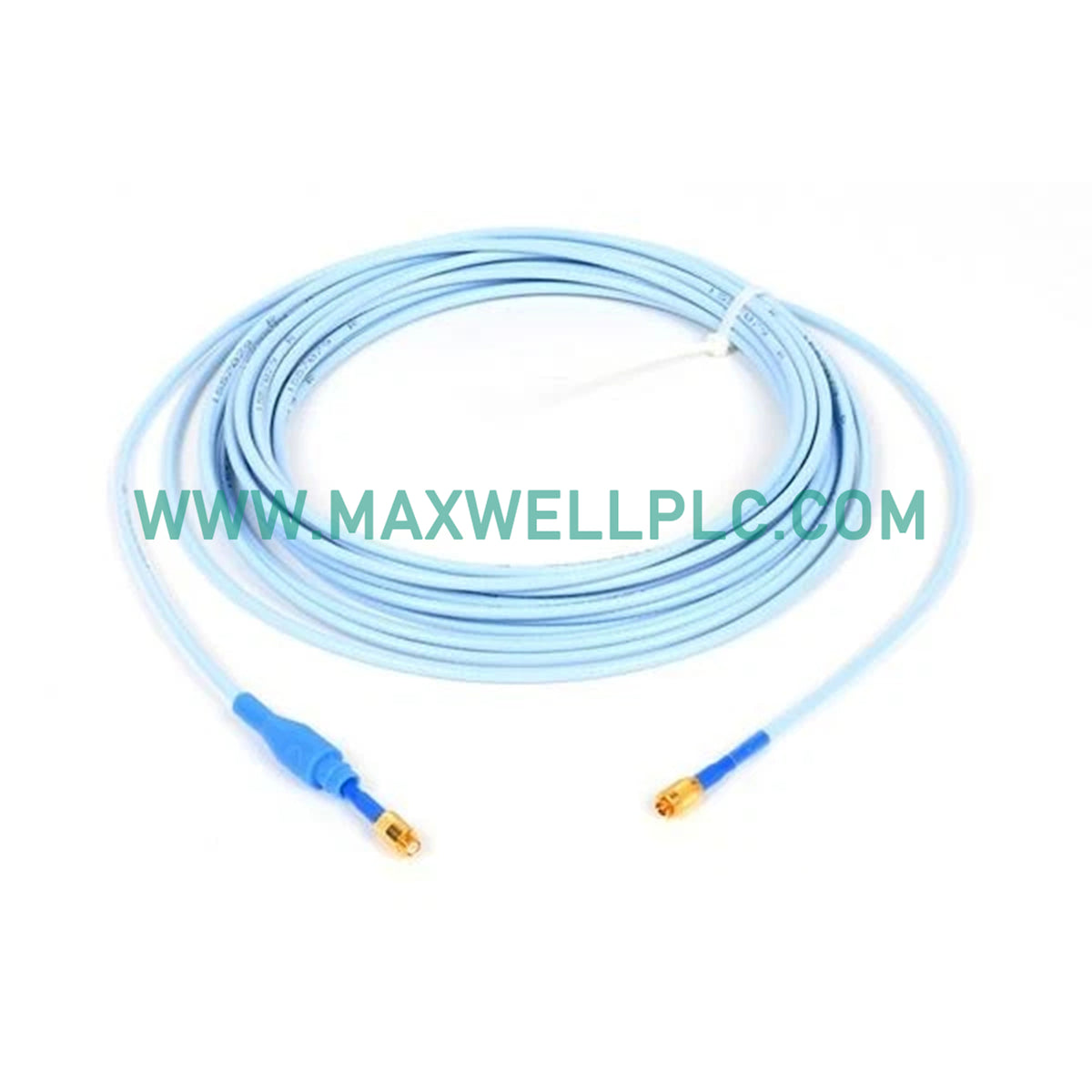

تم تكوين المجس Bently Nevada 330851-05-000-040-50-01-05 (مجس التقارب 3300 XL) لمراقبة الاهتزازات عالية التردد في أنظمة حماية التوربينات، ويوفر اكتسابًا مباشرًا للإشارة الفيزيائية عبر الحث بالتيارات الدوامية لقياس إزاحة العمود وموضعه.

تحديد لاحقة الكتالوج

• 330851: مجس تقارب 3300 XL 25 مم، تكوين قياسي.

• 05: غطاء مجس ملولب 1-12 UNF-2A.

• 000: الحد الأدنى لطول غير ملولب، 0 مم.

• 040: طول الغطاء، 40 مم.

• 50: الطول الكلي للمجس، 5.0 متر.

• 01: مع درع من الفولاذ المقاوم للصدأ (SST).

• 05: موافقات متعددة للوكالات.

البارامترات الفيزيائية والكهربائية

خصائص استشعار التيار الدوامي

يعتمد نظام محول 3300 XL 25 مم على تحويل موجات الراديو عالية التردد إلى مجال مغناطيسي، والذي يحفز التيارات الدوامية على سطح الهدف. يتطلب القياس الصحيح الالتزام بالحساسية الاسمية البالغة 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل). يجب إجراء المعايرة مقابل مادة الهدف المحددة (عادةً فولاذ AISI 4140) لضمان خرج خطي. يتطلب النظام تحيزًا لجهد الفجوة الاسمي -10 فولت تيار مستمر للتشغيل الخطي ضمن النطاق الخطي المحدد من 0 مم إلى 12.7 مم (500 ميل). يتم الحفاظ على قمع التداخل عبر حماية مدمجة من الترددات الراديوية لمنع التداخل في تركيبات المجسات عالية الكثافة.

مكونات التسليم

1. 1 × مجس تقارب 3300 XL 25 مم (مع كابل ودرع مدمجين)

2. 1 × شهادة مطابقة / وثائق تنظيمية

التركيب وتكامل الإشارة

• التحديد الميكانيكي: تأكد من تركيب طرف المجس عموديًا على سطح الهدف. استخدم السن 1-12 لضبط العمق؛ أحكم ربط صواميل القفل لضمان الاستقرار الهيكلي ضد الاهتزاز.

• متطلبات التدريع: يجب حماية درع الـ SST من الانحناءات الحادة. تأكد من الحفاظ على الحد الأدنى لنصف قطر الانحناء لمنع تشوه عازل الكابل الداخلي.

• التأريض: يجب عزل غلاف المجس كهربائيًا عن غلاف الآلة إذا تطلب ذلك رسم التركيب المحدد لمنع حلقات التأريض.

• استمرارية الإشارة: تحقق من الإنهاء عند واجهة مستشعر Proximitor للتأكد من استقرار إمداد -10 فولت تيار مستمر قبل ضبط الفجوة النهائية.

الأسئلة الشائعة الفنية

• ما هو أقصى نطاق خطي لهذا المجس بحجم 25 مم؟

  النطاق الخطي للقياس هو عادة 12.7 مم (500 ميل)، بشرط أن يتم ضبط الفجوة على الجهد المركزي الصحيح.

• هل يمكن استبدال درع SST في الميدان؟

  لا، الدرع مدمج في المصنع مع تجميع المجس. أي محاولة لإزالة أو تعديل الدرع ستعرض سلامة المجس للخطر.

• هل يتطلب المجس مادة مستهدفة محددة؟

  تعتمد المعايرة القياسية على فولاذ AISI 4140. ستتطلب المواد المستهدفة المختلفة عامل تصحيح لمقياس الخرج.

• ما هو تأثير طبقة الزيت على أداء المجس؟

  لا يتأثر مبدأ التيارات الدوامية بشكل كبير بالزيت أو الماء أو البخار، مما يجعله مناسبًا لمراقبة محامل التوربينات الداخلية.

• كيف يجب التحقق من الفجوة؟

  استخدم مقياس ملمس معاير أو ميكرومتر للتحقق من الفجوة المادية مقابل جهد خرج Proximitor.

• هل يمكن استخدام هذا المجس بدون 3300 XL Proximitor؟

  لا، المجس مكون سلبي ويتطلب مستشعر Proximitor 3300 XL المتوافق لمعالجة الإشارة وتحويلها إلى خطية.

• ما هي أهمية طول الكابل البالغ 5.0 متر؟

  الطول الإجمالي (المجس + الامتداد) مضبوط على الحث/السعة المحددة للنظام؛ تقصير الكابل سيجعل المعايرة غير صالحة.

• هل المجس حساس لتقلبات درجة الحرارة؟

  نعم، يمكن أن يؤدي التمدد الحراري إلى تغيير الفجوة. تأكد من أن مادة التثبيت تتوافق مع معامل التمدد المستهدف لتحقيق استقرار عالي الدقة.
