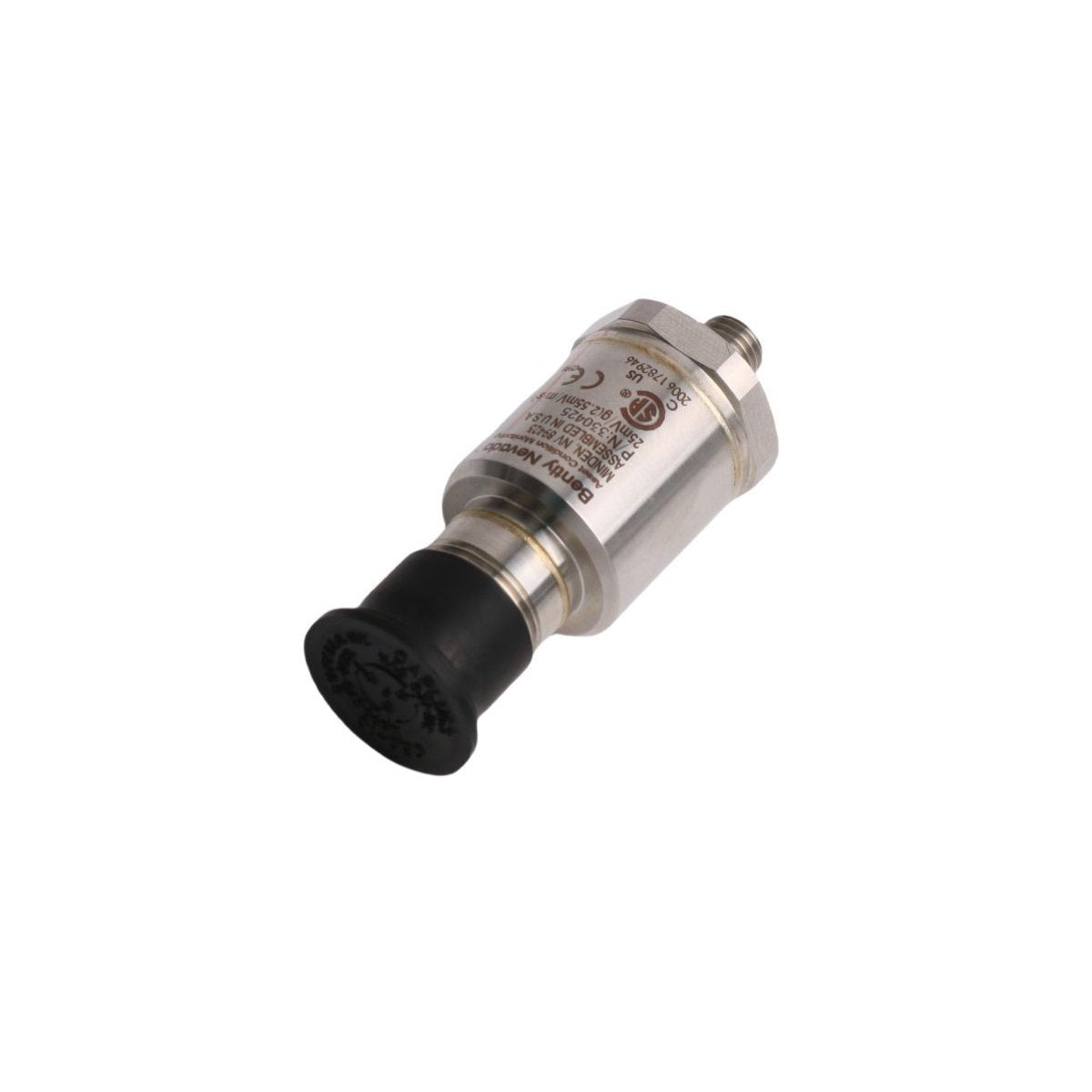

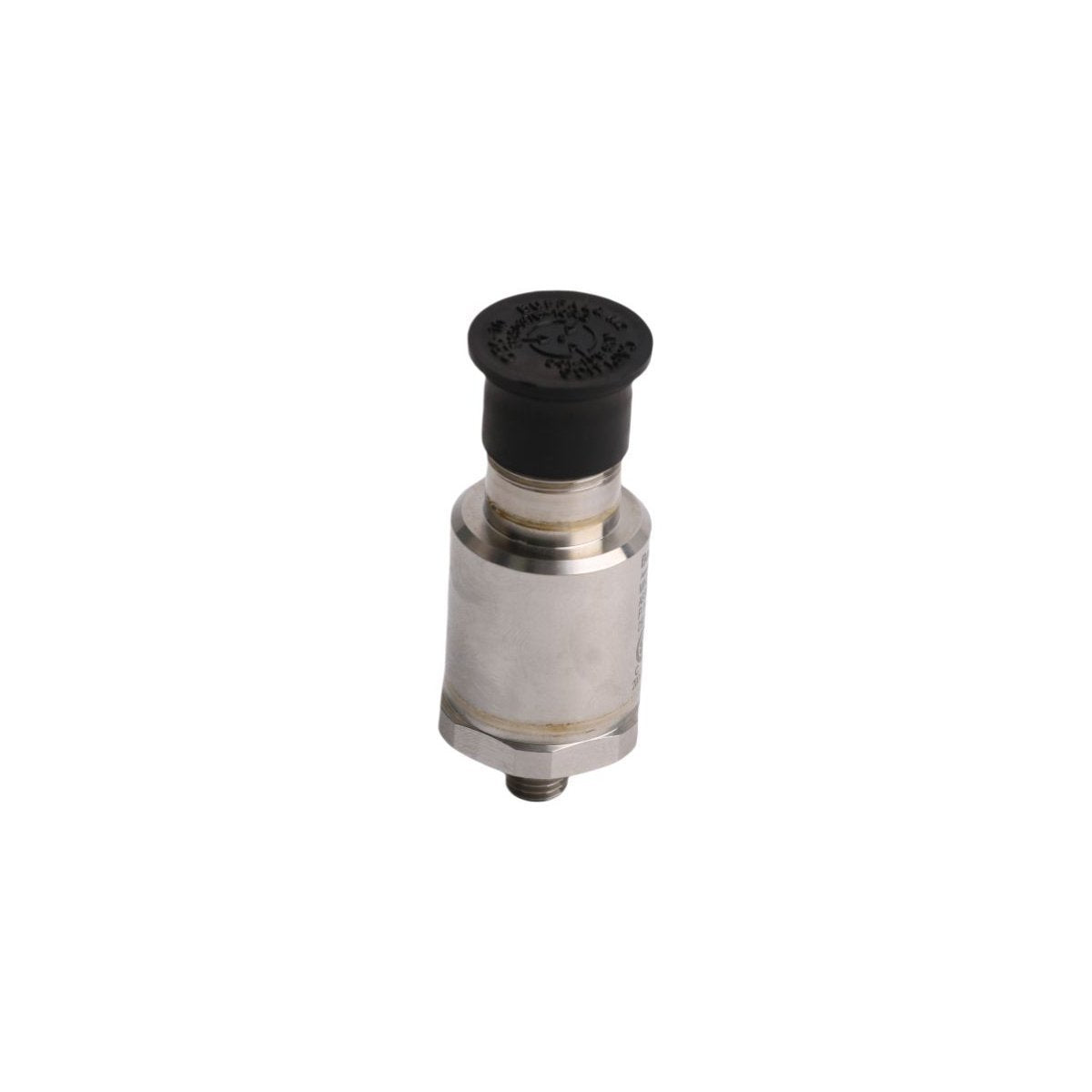

مسرعات التسارع Bently Nevada 330425-02-05

Bently Nevada

مسرعات التسارع Bently Nevada 330425-02-05

SKU: 330425-02-05

متوفر في المخزون

الأبعاد: 15.2 سم × 10.2 سم × 5.1 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مستشعر بنتلي نيفادا

العلامات : Acceleration Transducers, Accelerometer Acceleration Transducers, Bently Nevada 3500 Series

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لقياس الاهتزاز عالي التردد في أنظمة أجهزة مراقبة التوربينات (TSI)، ويوفر Bently Nevada 330425-02-05، والذي يُعرف أيضًا باسم محول التسارع 330425، تنفيذًا ماديًا/كهربائيًا مباشرًا. يقوم بتحويل التسارع الميكانيكي على طول محوره الحساس إلى إشارة جهد كهربائي متناسبة، مما يسهل المراقبة الصحية للأصول في الوقت الفعلي عن طريق توجيه البيانات مباشرة إلى أجهزة مراقبة حماية الآلات.

المواصفات الفنية

المعلمة	المواصفات
النموذج	330425-02-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.10 كجم
أبعاد الشحن	15.2 سم × 10.2 سم × 5.1 سم
درجة حرارة التشغيل	-54 درجة مئوية إلى +121 درجة مئوية
استهلاك الطاقة	أقل من 50 ميجاوات (مصدرها الشاشة)
عامل القياس	25.0 مللي فولت/g (2.55 مللي فولت/م/ث2) +/- 5%
استجابة التردد	10 هرتز إلى 15 كيلو هرتز (+/- 3 ديسيبل)
سن التركيب	1/4-28 UNF
موافقة الوكالة	الخيار 05 (اعتمادات متعددة، ATEX/IECEx/CSA)

ديناميكا الدوار وقمع التداخل

يتطلب التشغيل في بيئات التوربينات عالية السرعة إدارة صارمة لديناميكا الدوار والضوضاء الهيكلية عالية التردد. يتم عزل العنصر الكهروإجهادي الداخلي ميكانيكيًا للتخلص من حساسية الإجهاد الأساسي، مما يمنع تشوه الغلاف من تغيير بيانات الاهتزاز. لتقييم دقيق لديناميكا الدوار، يقوم مكبر الشحن الداخلي بتحويل الشحن عالي المعاوقة إلى خرج جهد منخفض المعاوقة. يتم تحقيق قمع التداخل عبر تصميم معزول عن الهيكل، والذي يكسر حلقات التأريض ويعزل الإشارة الديناميكية عن الضوضاء الكهربائية الهيكلية عند نشرها جنبًا إلى جنب مع مجسات القرب.

الأسئلة المتداولة

س: هل يمكن تبديل 330425-02-05 ساخنًا أثناء اتصال جهاز مراقبة حماية الماكينات بالإنترنت؟

ج: نعم. يمكن فصل المحول وإعادة توصيله في طرف توصيل الأسلاك الميدانية أو اللوحة الخلفية للشاشة دون مقاطعة قنوات المراقبة النشطة الأخرى أو إتلاف المضخم الداخلي.

س: ما هي عواقب تجاوز عزم التركيب المحدد أثناء التثبيت؟

ج: يؤدي الإفراط في العزم إلى تشوه قاعدة غلاف المحول، مما يغير التحميل المسبق الداخلي على العنصر الكهروإجهادي. يتسبب هذا في تحول دائم في دقة عامل القياس ويقلل من تردد الرنين للمستشعر.

س: كيف يتم حماية المحول من التداخل الكهرومغناطيسي عالي التردد (EMI)؟

ج: يتم تصنيع غلاف المحول من الفولاذ المقاوم للصدأ محكم الإغلاق، مما يوفر عزل درع فاراداي. يعتمد التخفيف الحقيقي للتداخل الكهرومغناطيسي على توجيه الإشارة عبر كابل ملتوي ومحمي مع إنهاء الدرع حصريًا عند أرضية الشاشة.

إرشادات التثبيت الميداني

تحضير السطح: يجب أن يكون سطح تركيب الماكينة مسطحًا بدقة 0.03 مم أو أفضل، مع تشطيب سطحي لا يقل عن 0.8 ميكرومتر Ra. التشطيبات الخشنة تقلل من انتقال الترددات العالية.
تداخل الخيط: تأكد من وجود 5 خيوط كاملة على الأقل من التداخل في فتحة التركيب. نظف الفتحة الملولبة من الحطام والنتوءات والسوائل المتبقية قبل إدخال المسمار.
مواصفات العزم: قم بتركيب المحول باستخدام مفتاح عزم معاير بقيمة صارمة تبلغ 4.5 نيوتن متر (40 بوصة رطل). لا تستخدم مركبات قفل الخيط التي تعمل كعوازل صوتية.
حماية الكابل: يجب عزل درع الكابل عند طرف المحول ويتم نقله باستمرار عبر أي صناديق توصيل. قم بإنهاء الدرع بدقة عند أرضية جهاز رف 3500 لمنع حلقات التأريض.

معلومات الطلب

تتضمن الحزمة العناصر القياسية التالية:

(1) محول تسارع Bently Nevada 330425-02-05

(2) مسمار تثبيت 1/4-28 إلى 1/4-28

(3) شهادة معايرة تتحقق من عامل القياس واستجابة التردد

(4) ورقة دليل التركيب والسلامة
