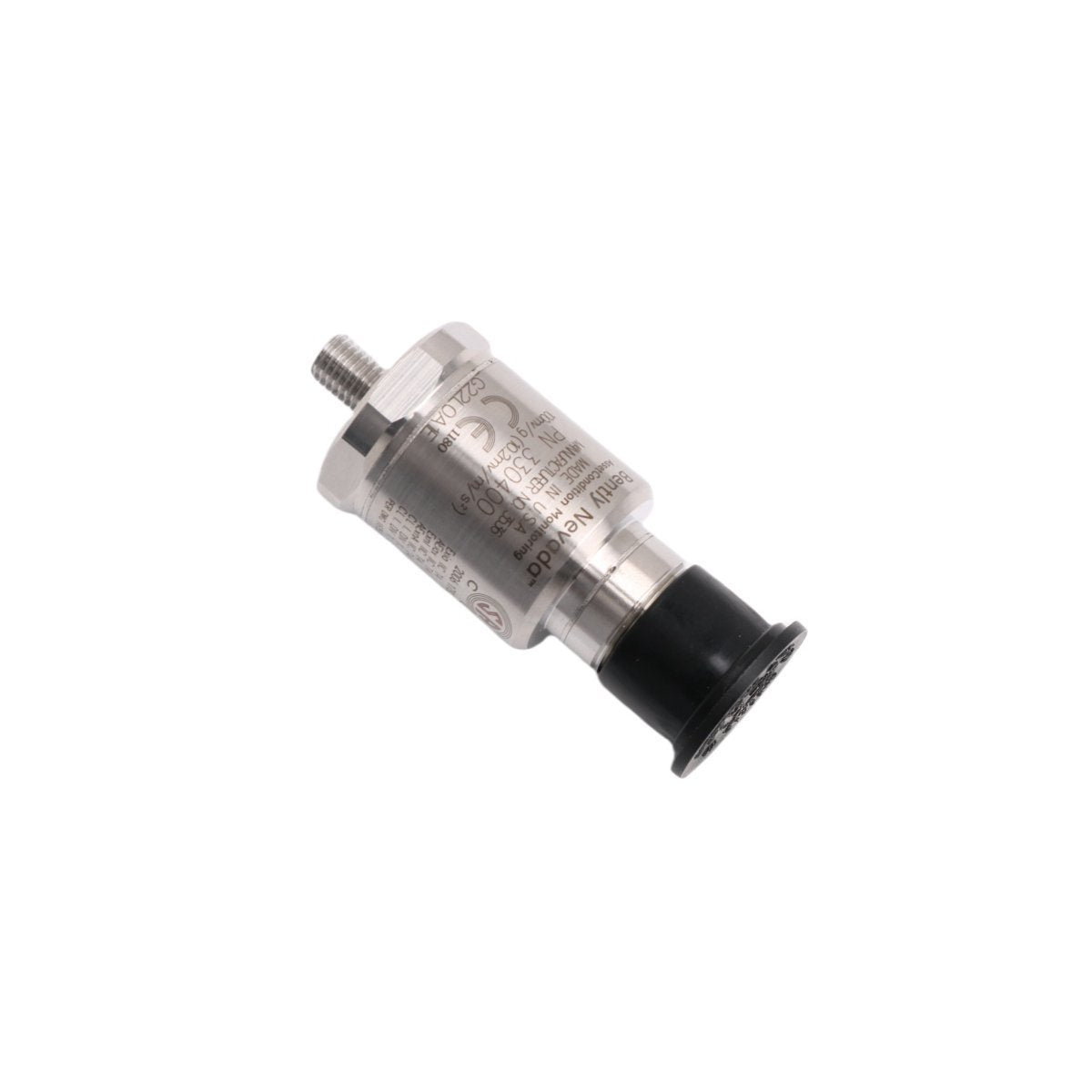

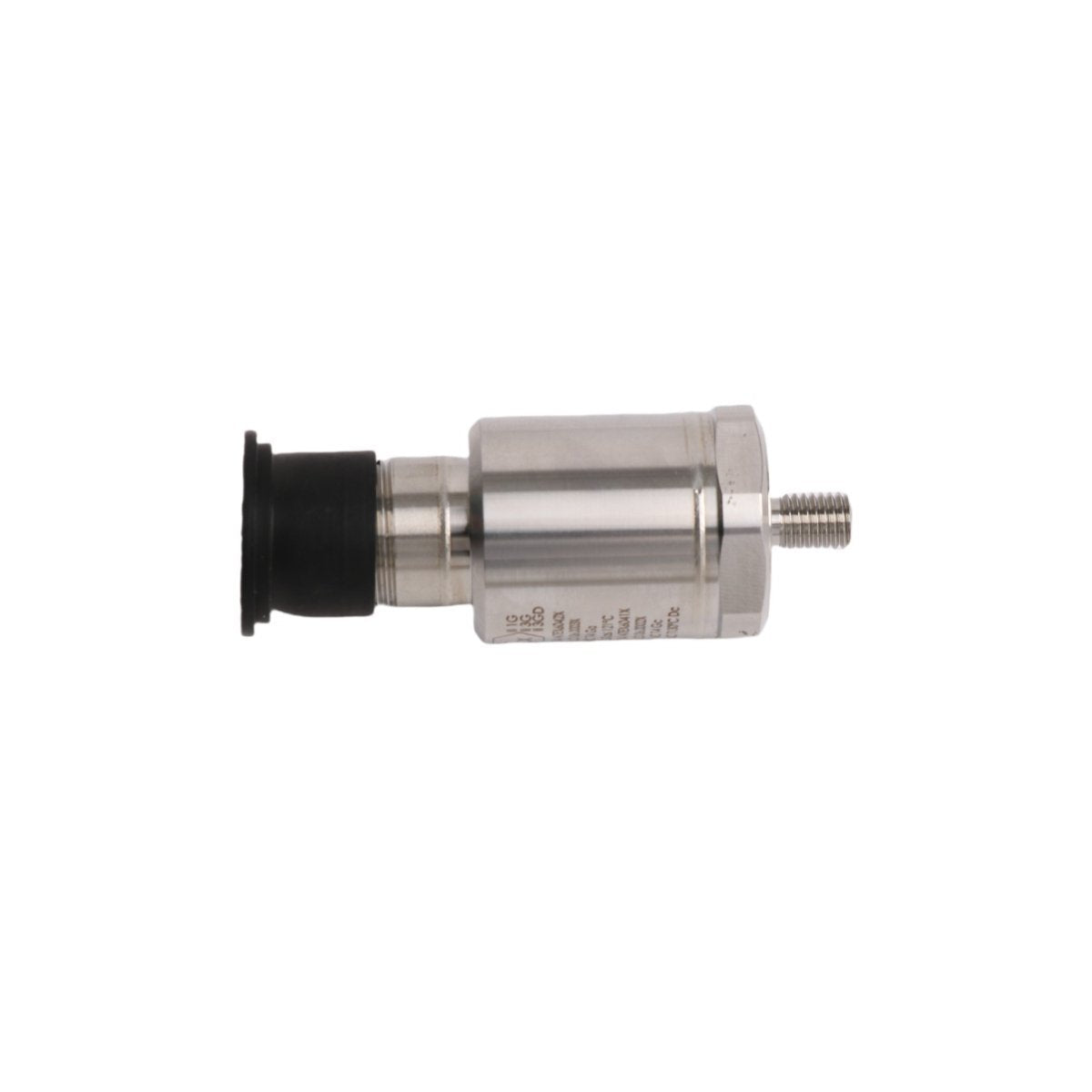

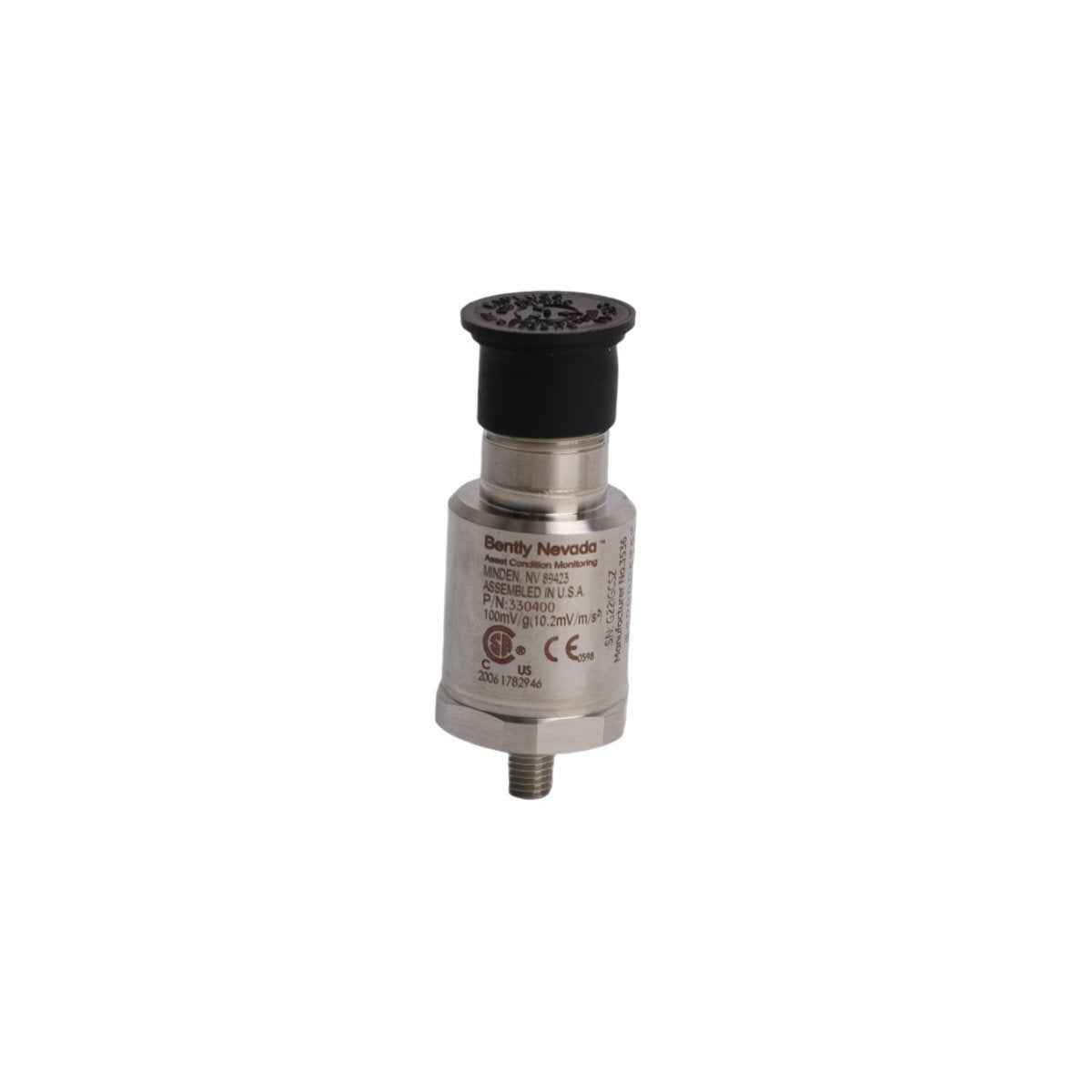

يعمل جهاز Bently Nevada 330400-01-CN، المصنف أيضًا باسم مقياس التسارع 330400، كعنصر أجهزة مخصص لقياسات الاهتزاز عالي التردد وتسارع الغلاف داخل منصات Trendmaster. يحول عنصر الاستشعار الكهروإجهادي داخل الغلاف المحكم الإغلاق قوى التسارع الميكانيكية الديناميكية الخام مباشرةً إلى معلمة جهد تماثلي مُضخَّمة للشحن وخطية يمكن قراءتها بواسطة شاشات حماية الماكينات النهائية.

مصفوفة الخيارات ومعاني رموز اللاحقات

• 330400: نموذج مقياس تسارع Trendmaster الأساسي.

• -01: خيار سن التركيب يحدد تركيب مسمار UNF مقاس 1/4-28.

• -CN: خيار موافقة الوكالة الذي يحدد شهادات الامتثال القياسية للسلامة والبيئة للسوق الصناعي الصيني.

المعايير الفنية

تكامل ديناميكيات الدوار ومقارنة التحقق من جهد الفجوة

على عكس أنظمة تتبع القرب التي تركز بشكل صارم على التتبع النسبي للمحور منخفض التردد عبر تكوينات قياس مسبار التيار الدوامي، يلتقط 330400-01-CN ملفات تعريف الاهتزاز المطلقة عالية التردد للغلاف. ومع ذلك، فإنه يتصل بنفس المنطق الهيكلي حيث تتطابق صلاحية الإشارة الخام مع جهد خرج انحياز محدد مسبقًا (أهداف -10 فولت تيار مستمر). يتيح مراقبة خط الأساس للانحياز DC هذا تأكيدًا تشخيصيًا مستمرًا لمقاومة الكريستال الداخلية، وعزل أحداث الهيكل عالية التردد الحقيقية للغلاف عن عطل المستشعر الناجم عن صدمات ديناميكيات الدوار العابرة أو فشل قمع التداخل على القنوات المجاورة.

معلومات الطلب

• وحدة واحدة (1) من مجموعة مستشعر مقياس التسارع Bently Nevada 330400-01-CN

• وحدة واحدة (1) من وصلة التثبيت القياسية UNF 1/4-28 إلى UNF 1/4-28

• مجموعة حشية تزاوج واجهة سيليكون منخفضة الضوضاء

• ورقة معايرة المصنع تسجل ملفات بيانات التحقق الفردية

إرشادات التركيب الميداني

• قم بإعداد سطح الغلاف المستهدف ليصبح مسطحًا بشكل أفضل من 0.03 ملم، مع التأكد من خلوه من الشحوم أو القشور أو التنقير.

• قم بثقب وتركيب سن في غلاف الهيكل ليناسب مواصفات عمق المسمار 1/4-2 المختارة.

• ضع طبقة دقيقة من شحم السيليكون عالي التفريغ على قاعدة الواجهة الهيكلية لتحسين النقل الحركي عالي التردد.

• شد غلاف مقياس التسارع باستخدام مفتاح ربط معاير بقوة ميكانيكية نهائية تبلغ 4.5 نيوتن متر.

• قم بتوصيل خط الدرع الخارجي لكابل MIL-C-5015 الميداني ذي الثلاثة موصلات بهيكل رف الأجهزة الأساسي، مع الحفاظ على العزل عند كتلة غلاف المحول للتخلص من احتمالات الحلقة الأرضية المزعجة.

معلومات التسليم

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع من خلال شبكات النقل الجوي الدولية السريع التي تديرها DHL أو FEDEX أو UPS. يتم تعبئة الأجهزة الكهروإجهادية الدقيقة داخل حدود تغليف صناعي مانع للتسرب ومضاد للكهرباء الساكنة لمنع تلوث نقاط التلامس الذهبية MIL ذات الثلاثة دبابيس. تستخدم صناديق النقل الرئيسية وسادات امتصاص الصدمات من البولي إيثيلين المتشابك عالي الكثافة لعزل المحاذاة البلورية الداخلية المعايرة في المصنع عن حلقات اهتزاز النقل.

الأسئلة الشائعة

س: هل يمكن لمقياس التسارع هذا أن يعمل مع وحدة مراقبة 3500/42M القياسية؟

ج: نعم. ينتج 330400-01-CN عامل قياس قياسي 100 ملي فولت/جرام مع خط انحياز اسمي -10 فولت تيار مستمر. يجب تكوين وحدة 3500/42M عبر خيارات البرامج لقراءة مدخل تسارع بهذه القيم الكهربائية المحددة.

س: ما هو مؤشر العطل الهيكلي الذي يحدث إذا تشقق الكريستال الكهروإجهادي الداخلي بسبب الصدمة؟

ج: يتسبب الكريستال المكسور أو مكبر الشحن الداخلي التالف في انحراف جهد خرج الانحياز الاسمي -10 فولت تيار مستمر خارج نافذة التشغيل القياسية. يحدد الشاشة المتصلة تغيير الجهد هذا وتضع علامة على خطأ المستشعر، مما يؤدي إلى تعطيل حلقات الرحلة الآمنة النهائية.

س: هل هذا مقياس التسارع معزول عن جهود الأرض في هيكله الأساسي؟

ج: لا. يتم عزل الدائرة الداخلية للمستشعر عن الغلاف الخارجي، ولكن غلاف الفولاذ المقاوم للصدأ مرتبط كهربائيًا بقاعدة مسمار التثبيت. يجب تجنب الحلقات الأرضية عن طريق تأريض درع الكابل حصريًا عند هيكل نظام المراقبة.
