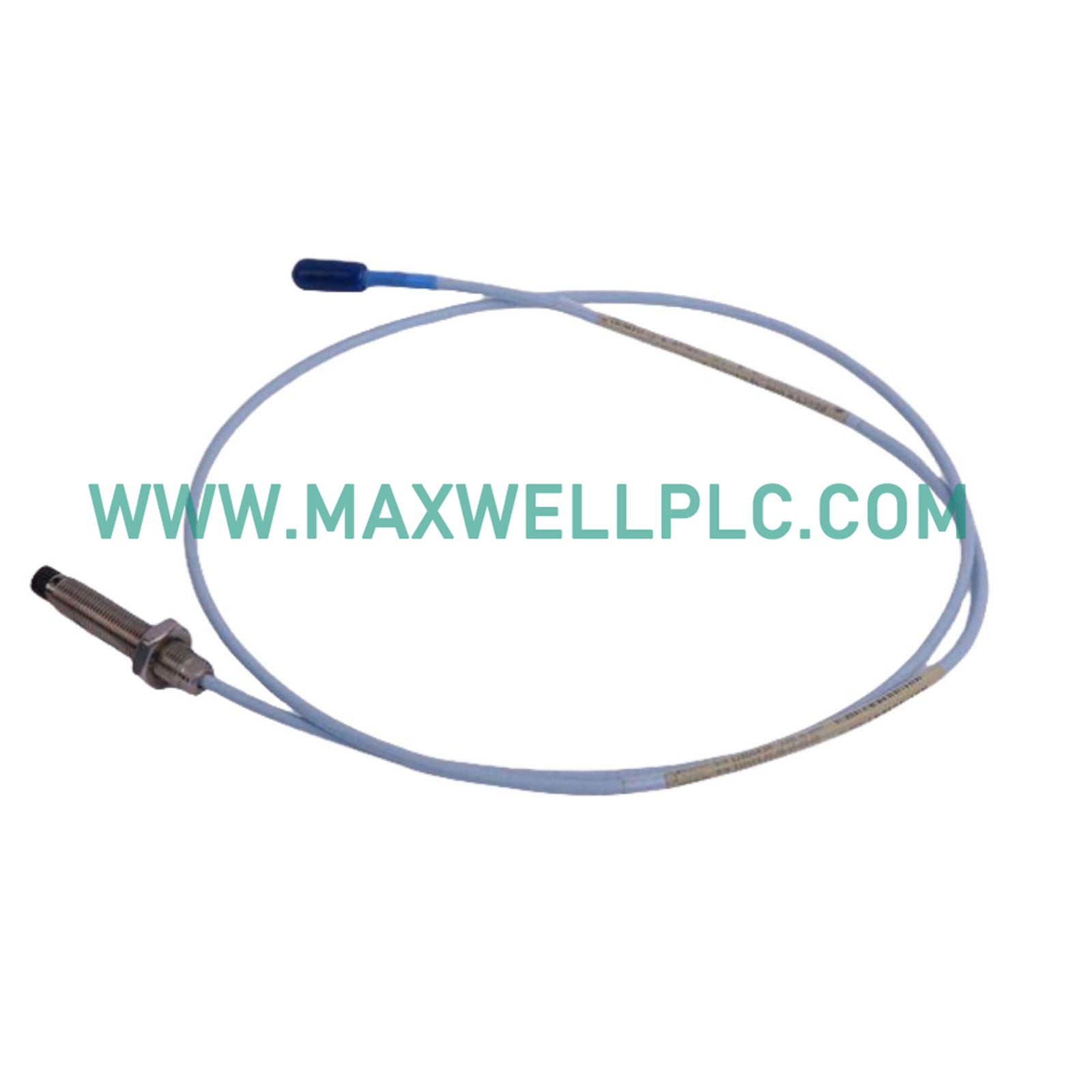

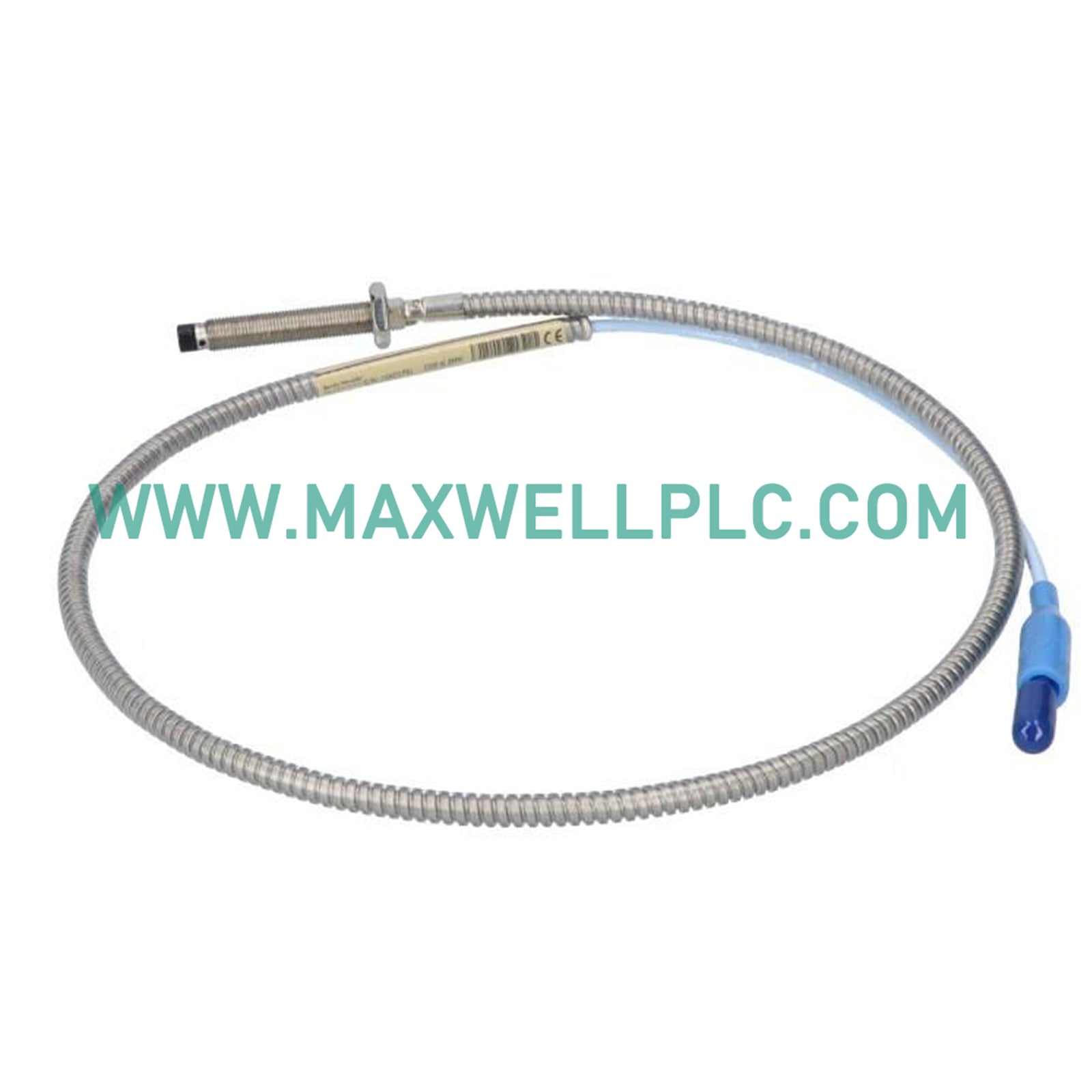

تم تصميم Bently Nevada 330908-00-36-05-02-05 (مجس التقارب 330908) لمراقبة إزاحة العمود الشعاعية والمحورية في أنظمة حماية الماكينات من سلسلة Bently Nevada 3300 NSv، ويوفر قياس تقارب تيار دوامي مباشر للآلات الدوارة.

تفاصيل اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

قمع التداخل العرضي وسلامة الإشارة

يشتمل مجس 330908 NSv على واجهة موصل ClickLoc محورية توفر حماية كهرومغناطيسية متأصلة لمسار إشارة التردد اللاسلكي بين طرف المجس ومكيف الإشارة. يوفر شكل السن اللولبي 3/8-24 UNF عمقًا ميكانيكيًا أكبر للانخراط مقارنةً بالمتغير 1/4-28 UNF، مما يوفر مقاومة أعلى للارتخاء الناتج عن الاهتزاز في تطبيقات الدوارات عالية السرعة. يضع طول العلبة البالغ 3.6 بوصة عنصر الاستشعار بعيدًا عن وجه التثبيت، مما يتيح الوصول للقياس في سيناريوهات التثبيت العميق أو الغائر. تستهدف معايرة جهد الفجوة -10 فولت تيار مستمر عند منتصف المقياس. يحافظ هيكل الكابل المحوري على مطابقة المعاوقة المميزة على طول الكابل بالكامل، مما يقلل من انعكاس الإشارة وتغير الطور الذي قد يضر بدقة القياس في دوائر الإثارة بالتيار الدوامي عالية التردد.

معلومات الطلب

• 1 × مجس تقارب 330908-00-36-05-02-05 (غير مدرع، 3/8-24 UNF، علبة بطول 3.6 بوصة، كابل بطول 0.5 متر، موصل ClickLoc، اعتمادات متعددة)

إرشادات التركيب الميداني

• تحقق من أن طرف المجس خالٍ من الحطام والتلف قبل التركيب.
• قم بإدخال ما لا يقل عن 5 لفات كاملة من السن اللولبي 3/8-24 UNF في دعامة المجس أو الغلاف.
• شد إلى عزم الدوران المحدد (راجع دليل نظام 3300 NSv)؛ يتطلب السن اللولبي الأكبر 3/8-24 قيم عزم دوران مناسبة تختلف عن تطبيقات 1/4-28.
• تأكد من أن طرف المجس لا يلامس العمود الدوار في أي موضع خلال نطاق التشغيل الكامل.
• قم بتوجيه الكابل المحوري بعيدًا عن الموصلات عالية الجهد وأجهزة التبديل لتقليل التداخل الكهرومغناطيسي.
• قم بإنهاء درع الكابل عند طرف مكيف الإشارة فقط (تأريض بنقطة واحدة) لمنع حلقات التأريض.
• تأكد من أن موصل ClickLoc مثبت بالكامل وأن آلية القفل معشقة.
• تحقق من أن علامات "اعتمادات متعددة" مرئية وتتطابق مع تصنيف المنطقة الخطرة لموقع التركيب.

الأسئلة الشائعة

• س: ما الفرق بين طرازي المجسات 330908 و 330901 NSv؟

  ج: يستخدم الطراز 330908 سنًا لولبيًا 3/8-24 UNF ويُحدد عادةً للتطبيقات التي تتطلب أطوال علبة أعمق. يستخدم الطراز 330901 سنًا لولبيًا 1/4-28 UNF. كلاهما يعملان على نفس مبدأ التيار الدوامي بنفس عوامل المقياس.

• س: ما هو جهد الفجوة الاسمي المستهدف لهذا المجس أثناء المعايرة؟

  ج: جهد الفجوة المستهدف القياسي هو -10 فولت تيار مستمر عند خرج محول الطاقة عندما يتم وضع المجس عند مسافة فجوة منتصف المقياس من السطح المستهدف.

• س: هل يمكن استخدام هذا المجس مع كابلات التمديد من سلسلة 3300 XL؟

  ج: لا. يستخدم مجس 330908 NSv موصل ClickLoc محوري مصغر ومصمم خصيصًا لنظام 3300 NSv. وهو غير متوافق مع كابلات التمديد 3300 XL.

• س: ما هو نطاق القياس الخطي لمجس 330908؟

  ج: النطاق الخطي هو حوالي 80 ميل (2.03 مم) إجماليًا، مع عامل مقياس يبلغ 200 مللي فولت/ميل. قد يختلف النطاق القابل للاستخدام قليلاً بناءً على خصائص المادة المستهدفة.

• س: ما هي المواد المستهدفة المتوافقة مع مجس التيار الدوامي هذا؟

  ج: المجس معاير للمواد الموصلة الحديدية وغير الحديدية. أهداف المعايرة القياسية هي فولاذ 4140. ستؤدي المواد المختلفة إلى عوامل مقياس مختلفة.

• س: ماذا تشير "اعتمادات متعددة" لهذا المجس؟

  ج: تشير "اعتمادات متعددة" إلى أن المجس يلبي معايير الاعتماد للتركيب في المناطق الخطرة بموجب تصنيفات وكالات مختلفة. تحقق من رموز الاعتماد المحددة مقابل متطلبات الموقع قبل التركيب.

• س: ما وظيفة آلية قفل موصل ClickLoc؟

  ج: يوفر موصل ClickLoc اتصالًا آمنًا ومقاومًا للاهتزاز يمنع الفصل العرضي بسبب اهتزاز الماكينة. تحقق دائمًا من أن القفل معشق بالكامل بعد الاتصال.

• س: هل يمكن تبديل هذا المجس وهو ساخن بينما النظام قيد التشغيل؟

  ج: لا. يجب تركيب المجس ومكيف الإشارة وتوصيلهما بالأسلاك والنظام غير مزود بالطاقة. تحقق من جهد الفجوة وسلامة الإشارة بعد التركيب قبل العودة إلى الخدمة.
