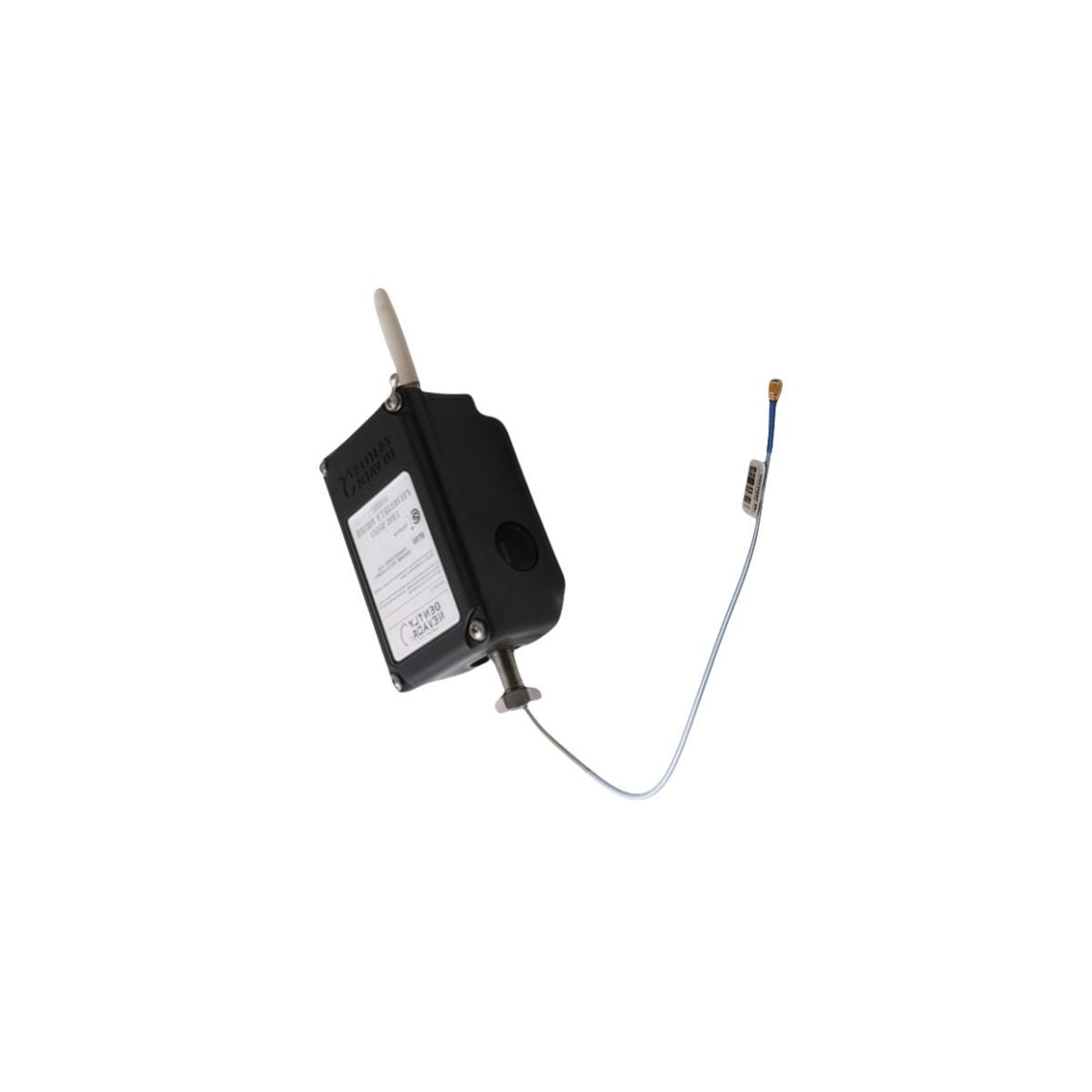

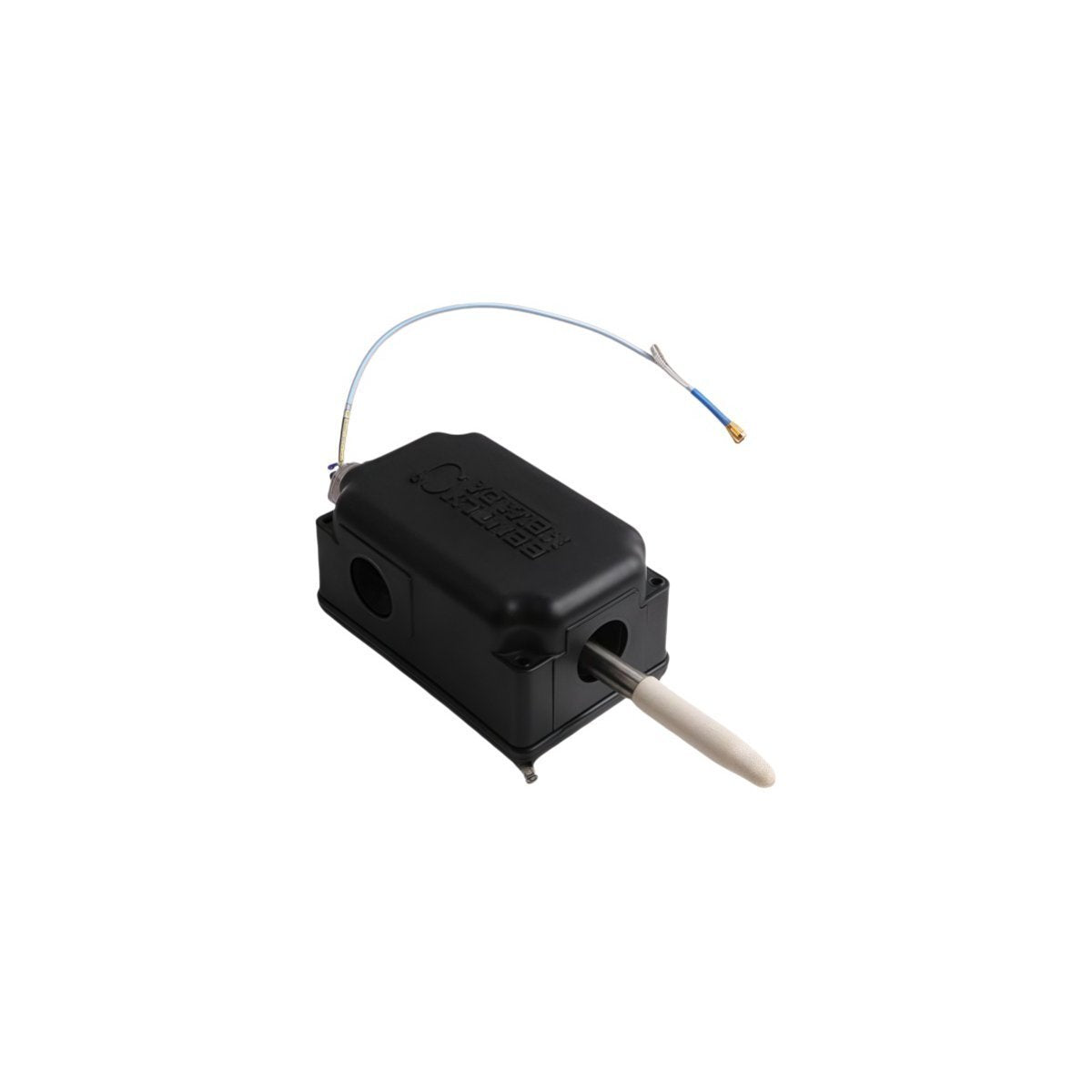

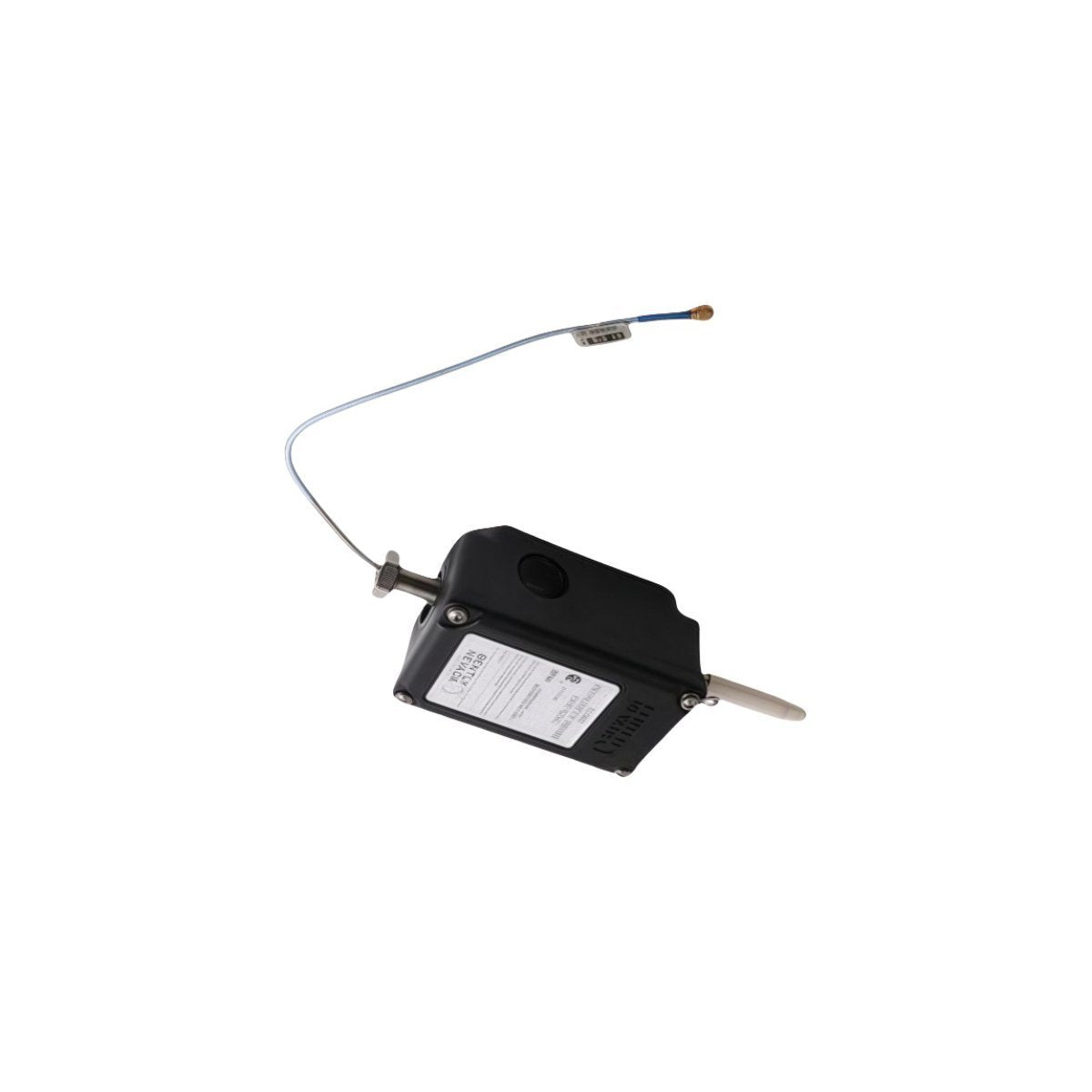

تم تصميم Bently Nevada 31000-00-00-00-082-03-02 (31000 Proximity Probe Housing) لمهام تقنية محددة في منصات حماية الآلات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يعمل الغطاء الميكانيكي شديد التحمل كطرف تثبيت خارجي لمجسات التقارب، مما يسمح بضبط المعايرة الثابتة واحتواء العناصر الحساسة بيئيًا بينما يظل خط الآلة قيد التشغيل.

بنية خيار التجميع

• 31000: مجموعة غطاء مجس التقارب المثبت من الأمام، ملف تعريفي قياسي

• -00: خيار المجس الملولب (هيكل خيط UNF مقاس 3/8-24)

• -00: خيار شهادة مقاومة الانفجار (لا يلزم، تصنيف تجاري قياسي)

• -00: اختيار تركيب قناة السائل (تخطيط مفتوح قياسي بدون خطوط دروع مرنة داخلية)

• -082: تكوين طول الجلبة الداخلية (عمق جلبة ميكانيكية إجمالي 8.2 بوصة)

• -03: اتجاه تركيب الغلاف الخارجي (هيكل إنهاء محور مزدوج NPT 3/4-14)

• -02: اختيار غطاء الغلاف (تنفيذ غطاء ألومنيوم قياسي أعمى)

المواصفات الفنية

معايرة مقياس مجس تيار إيدي وديناميكيات الدوار

يحدد الوضع الميكانيكي لمجموعة الجلبة الداخلية فجوة المرجع الأساسية المطلوبة لمقياس مجس تيار إيدي المنتظم. أثناء التشغيل أو الضبط الميداني، يستخدم المهندسون مجموعة المسدس سداسي الرأس للوصول الخلفي لتحريك موضع المجس الداخلي 3/8-24 UNF بالنسبة لسطح العمود، وتتبع إشارات الخرج حتى تحقيق التحقق من جهد الفجوة عند هدف أساسي مستقر -10 VDC. يعزل هذا العزل الهيكلي المحول من الاهتزاز المحلي للغلاف، مما يقلل من تشويش الإشارة عبر مستويات ديناميكيات الدوار المعقدة. يقلل الغطاء ذو الجدار الصلب من الحث الكهرومغناطيسي من الخطوط عالية التيار القريبة، مما يعزز قمع التداخل بين أزواج المجسات الشعاعية أو المحورية المجاورة المثبتة داخل نفس منطقة الغلاف.

قائمة المكونات

• 1 × جسم غلاف ألومنيوم Bently Nevada 31000

• 1 × ساق جلبة مجس داخلي قابل للتعديل بطول 8.2 بوصة

• 2 × حلقات دائرية اصطناعية شديدة التحمل للغلاف

• 1 × غطاء ألومنيوم ملولب أعمى

• 1 × مجموعة تركيب مثبتات التثبيت

إرشادات التنفيذ الميكانيكي الميداني

يتطلب التركيب الفيزيائي مطابقة دقيقة لسمك جدار الماكينة مع نطاق الجلبة البالغ 8.2 بوصة قبل قطع مسارات الدخول.

1. قم بمحاذاة قاعدة الغلاف فوق وسادة سطح محمل الماكينة الملولبة، مع التحقق من وضع موانع التسرب الوجهية الهيكلية لعزل سوائل التشحيم الداخلية للماكينة.

2. ادفع جلبة المجس الملولبة داخليًا 3/8-24 UNF في منفذ الغرفة الرئيسية حتى يتلامس طرف المجس المدمج 8 مم ميكانيكيًا مع السطح المستهدف المراقب.

3. اسحب آلية الجلبة بشكل منهجي لتحديد نافذة التشغيل الكهربائية. راقب خرج الحلقة باستخدام مقياس الفولتميتر الرقمي حتى تحقيق التحقق الدقيق من جهد الفجوة عند -10.0 VDC.

4. ثبت طوق الضغط الخارجي الأساسي للغلاف بقوة شد تبلغ 13.5 نيوتن متر (10 قدم-رطل) لتثبيت عمق الإدخال ضد اهتزاز الماكينة عالي التردد.

5. قم بتوصيل قناة الأجهزة الخارجية بالمنافذ 3/4-14 NPT. ضع مركب أنابيب لاهوائي على جميع واجهات الخيوط النشطة لعزل الإلكترونيات الداخلية من تسرب الرطوبة.

بروتوكولات التعبئة والتغليف للعبور

وقت التسليم: 2-7 أيام بعد الانتهاء من الدفع، يتم الشحن عبر النقل الجوي الدولي المتخصص بما في ذلك DHL وFEDEX وUPS. تخضع جميع الوحدات للعزل في المستودعات داخل عبوات صناعية مضادة للكهرباء الساكنة باستخدام حشوات إسفنجية ممتصة للصدمات لمنع تشوه الخيط الديناميكي أو تغيرات محاذاة الأبعاد أثناء التوزيع الدولي.

أسئلة متكررة حول غلاف المحول

س: هل يمكن استخراج المجس التقاربي الداخلي أو تعديله أثناء تشغيل الماكينة بأقصى سرعة تحميل؟

ج: نعم. تم تصميم هيكل غلاف 31000 للوصول إلى المعايرة الخارجية. يمكن للفنيين فك صامولة الضغط الأساسية وسحب الجلبة الداخلية مع المجس المرفق دون تعريض أنظمة زيت الماكينة الداخلية أو إيقاف حلقات الإنتاج.

س: هل يحتوي رقم منتج 31000 المحدد هذا على مستشعر تقارب داخلي أو خط تمديد؟

ج: لا. يحدد رقم الجزء 31000-00-00-00-082-03-02 فقط الغلاف الميكانيكي المصبوب وآلية الجلبة القابلة للتعديل وأجهزة الختم المرتبطة بها. يجب شراء مجس 3300 XL 8 مم المطابق وإلكترونيات المشغل كبنود منفصلة.

س: ما الإجراء الذي يجب اتخاذه مع مدخلي القناة المزدوجة 3/4-14 NPT إذا تم نشر كابل واحد فقط؟

ج: يجب إغلاق محور قناة 3/4-14 NPT غير المستخدم باستخدام سدادة معدنية مطابقة ومعتمدة. يجب أن تشترك السدادة في 5 خيوط كاملة على الأقل في جدار الغلاف للحفاظ على تصنيفات المقاومة البيئية والانفجار للغلاف.
