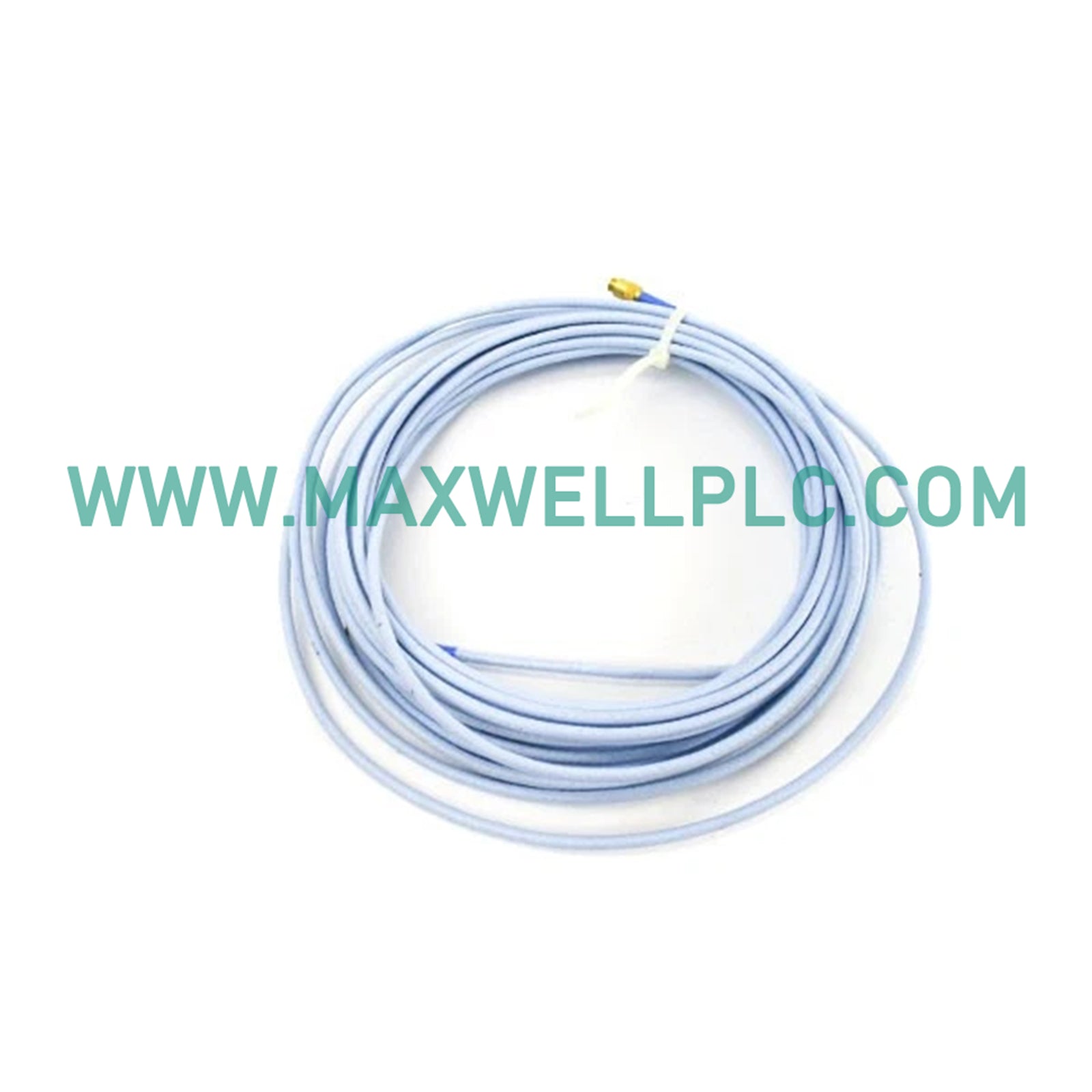

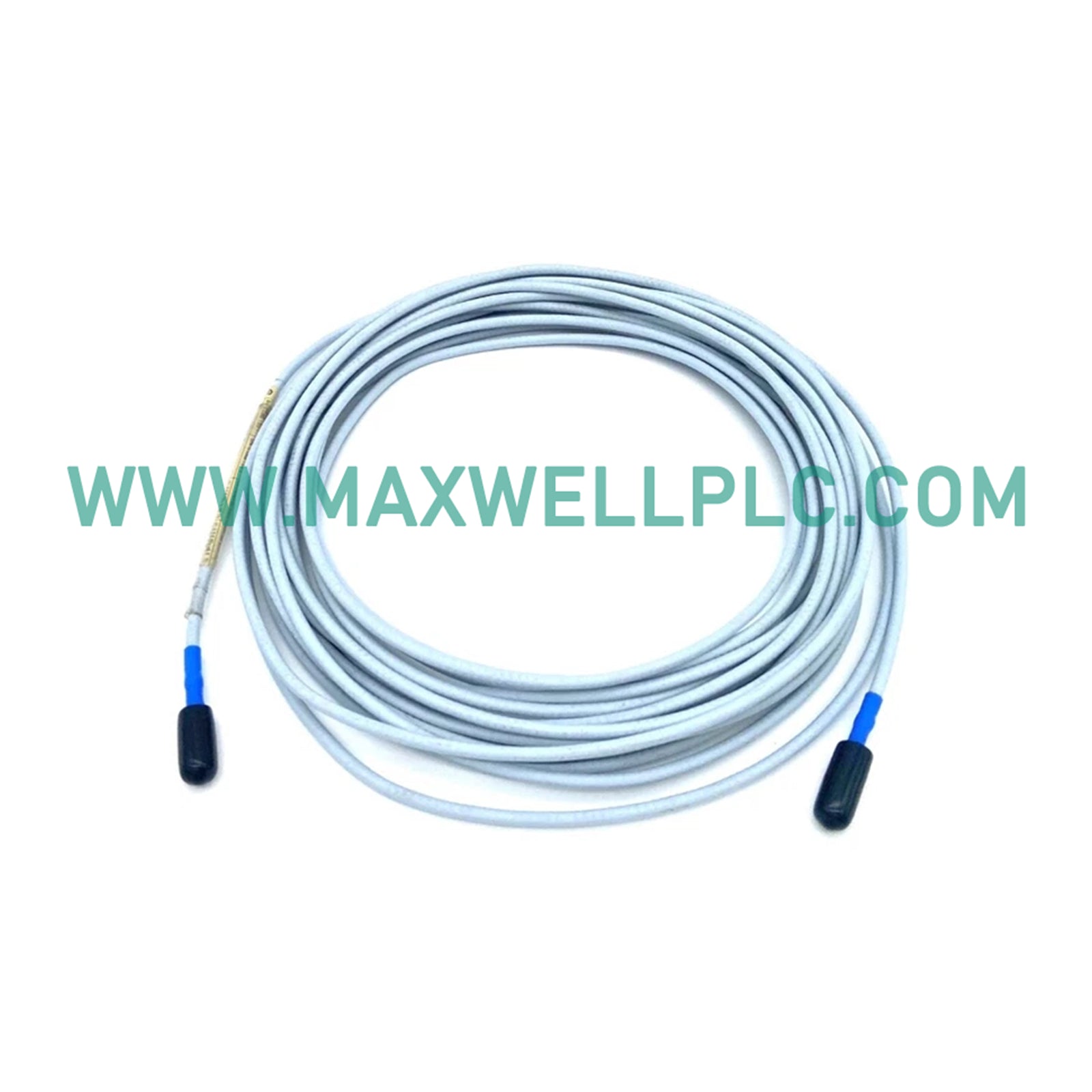

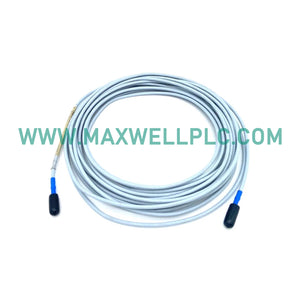

يعمل محول التقارب Bently Nevada 21504-012-032-10-02، والمُدرَج أيضًا باسم 7200 Series، كجزء مادي مخصص لقياس مسافات الفجوة الثابتة والديناميكية بين طرف المجس والهدف ضمن أنظمة حماية الماكينات. وهو يحول التغيرات في الإزاحة المادية إلى تغيرات متناسبة في الجهد الكهربائي عبر تفاعل مجال التيار الدوامي عالي التردد.

هيكل رمز رقم القطعة

تتطابق خيارات التكوين لهذه الأداة المحددة مع التعيينات الهيكلية التالية:

• 21504: معرف الطراز الأساسي لنظام مجس التقارب 7200 بقطر 8 مم.
• 012: يشير إلى خيار طول الهيكل غير الملولب الأدنى البالغ 1.2 بوصة.
• 032: يشير إلى طول الهيكل الأدنى بتكوين خيط إنجليزي يبلغ 3.2 بوصة.
• 10: يحدد خيار الطول الكلي البالغ 1.0 متر (39 بوصة).
• 02: يتطلب إنهاء موصل محوري ذكر مصغر عند نهاية الكابل.

المعلمات الفيزيائية والكهربائية

ديناميكيات الدوار والتحقق من جهد الفجوة

تتفاعل هذه الأداة مع مستشعرات التقارب القياسية لالتقاط حقول التقارب دون اتصال ميكانيكي. يعتمد المعايرة على قياس دقيق لمجس التيار الدوامي تم تكوينه لتحويل الإزاحة الهيكلية إلى عامل قياس كهربائي خطي. يتطلب التحقق الميداني التحقق من صحة جهد الفجوة (أهداف -10 فولت تيار مستمر) بالقرب من نقطة المنتصف للنافذة الخطية لضمان تتبع نطاق ديناميكي مناسب. يسمح هذا المحاذاة المحددة بتسجيل دقيق لمعلمات ديناميكيات الدوار، بما في ذلك اهتزاز العمود، وإزاحة الموضع، والانحراف الهيكلي. تم تصميم هندسة الملف الداخلي لقمع التداخل الأمثل، مما يمنع الحقول المغناطيسية المجاورة من تشويه قياسات الإزاحة عند تثبيت عدة مجسات في مكان قريب ماديًا داخل نفس مبيت المحمل.

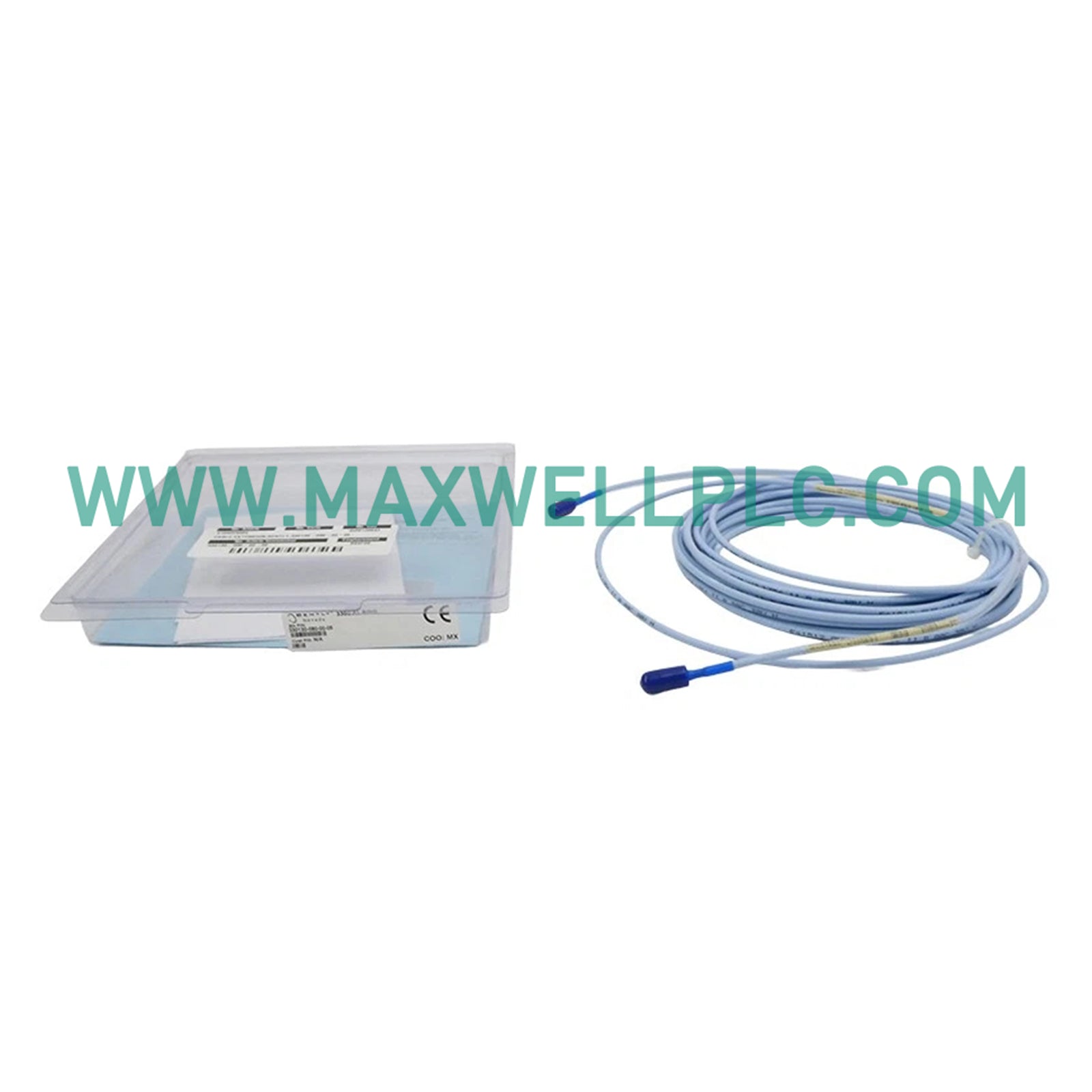

محتويات عبوة المجموعة

• 1 × محول تقارب 21504-012-032-10-02
• 1 × غطاء واقي لموصل محوري

إرشادات التثبيت الميداني

اعتبارات التركيب الميكانيكي

• حافظ على خيط NPT القياسي أو 3/8-24 ميكانيكيًا عبر 5 لغات خيط كاملة على الأقل أثناء التركيب.
• تحقق من أن طول الخلوص الفيزيائي غير الملولب يمنع طرف المجس من ملامسة العمود الدوار أثناء حالات الاهتزاز العالية.

توجيه الكابل وتخفيف الضغط

• ثبت الكابل المحوري بطول 1.0 متر على طول المسارات المنظمة داخل مبيت الماكينة لمنع التآكل الميكانيكي.
• تجنب الانحناءات الحادة أو التجعيدات في الأجزاء المدرعة أو غير المدرعة؛ التزم بحدود نصف قطر الانحناء الفيزيائي الأدنى.

المعايرة والعزل الكهربائي

• تأكد من أن الغلاف المحوري يبقى معزولًا كهربائيًا عن مبيت الماكينة الرئيسي لمنع حلقات التأريض.
• استخدم شريط عزل متخصص أو ملحقات حذاء فوق وصلة الموصل المحوري الذكر المصغر.

الأسئلة الشائعة حول الهندسة الميدانية

• ما هو الهدف القياسي للتحقق من قياس مجس التيار الدوامي؟

  يتم ضبط قياس المعايرة مقابل هدف فولاذي قياسي من نوع AISI 4140. سيؤدي استخدام سبائك مستهدفة بديلة إلى تغيير عامل القياس ويتطلب إعادة معايرة محددة للنظام.

• كيف يتم التحقق من الفجوة الفيزيائية الصحيحة أثناء التركيب الميكانيكي؟

  قم بتوصيل مقياس جهد رقمي بإخراج مجس التقارب واضبط موضع المجس حتى الوصول إلى أساس التحقق من جهد الفجوة المستهدف (أهداف -10 فولت تيار مستمر).

• هل يمكن تعديل أو قطع كابل مستشعر التقارب هذا ليناسب المساحات الميدانية؟

  لا. الطول الكهربائي لكابل 1.0 متر مدمج في ضبط دائرة المذبذب؛ قطع الكابل يدمر معايرة المحول.

• ماذا يحدث إذا تعرض مفصل الموصل لاختراق السوائل؟

  يؤدي تسرب الرطوبة إلى مسارات مقاومة متوازية، مما يتسبب في انحراف المعايرة، وتدهور الإشارة، وتحول في قراءات جهد الفجوة الكهربائية.

• هل تدعم هذه الوحدة الاتصال المباشر ببطاقات إدخال PLC التناظرية القياسية؟

  لا. يتطلب المستشعر وحدة تقارب وسيطة لتحويل الإشارة عالية التردد الخام إلى إشارة جهد قياسية قبل توجيهها إلى نظام التحكم.

• ما هي المعلمة التي تحد من استجابة التردد التشغيلي لهذا النظام؟

  يتم تحديد حد 10 كيلو هرتز بواسطة إلكترونيات المستشعر الداخلية وتفاعلات الهدف، مما يلبي متطلبات API 670 للآلات التوربينية الصناعية.

• هل يلزم أدوات خاصة لتأمين الموصل المحوري المصغر؟

  يتطلب الموصل تطبيق عزم دوران بإصبع اليد يتبعه إغلاق مناسب؛ لا تستخدم الكماشة أو مفاتيح الربط الثقيلة التي تسحق الدبوس المصغر.

• كيف يتم التحقق من قمع التداخل عند وضع مجسين جنبًا إلى جنب؟

  حافظ على مسافة تباعد مادية لا تقل عن 40 مم بين الخطوط المركزية لطرفي المجس 8 مم المتجاورين لمنع تداخل الحقول.
