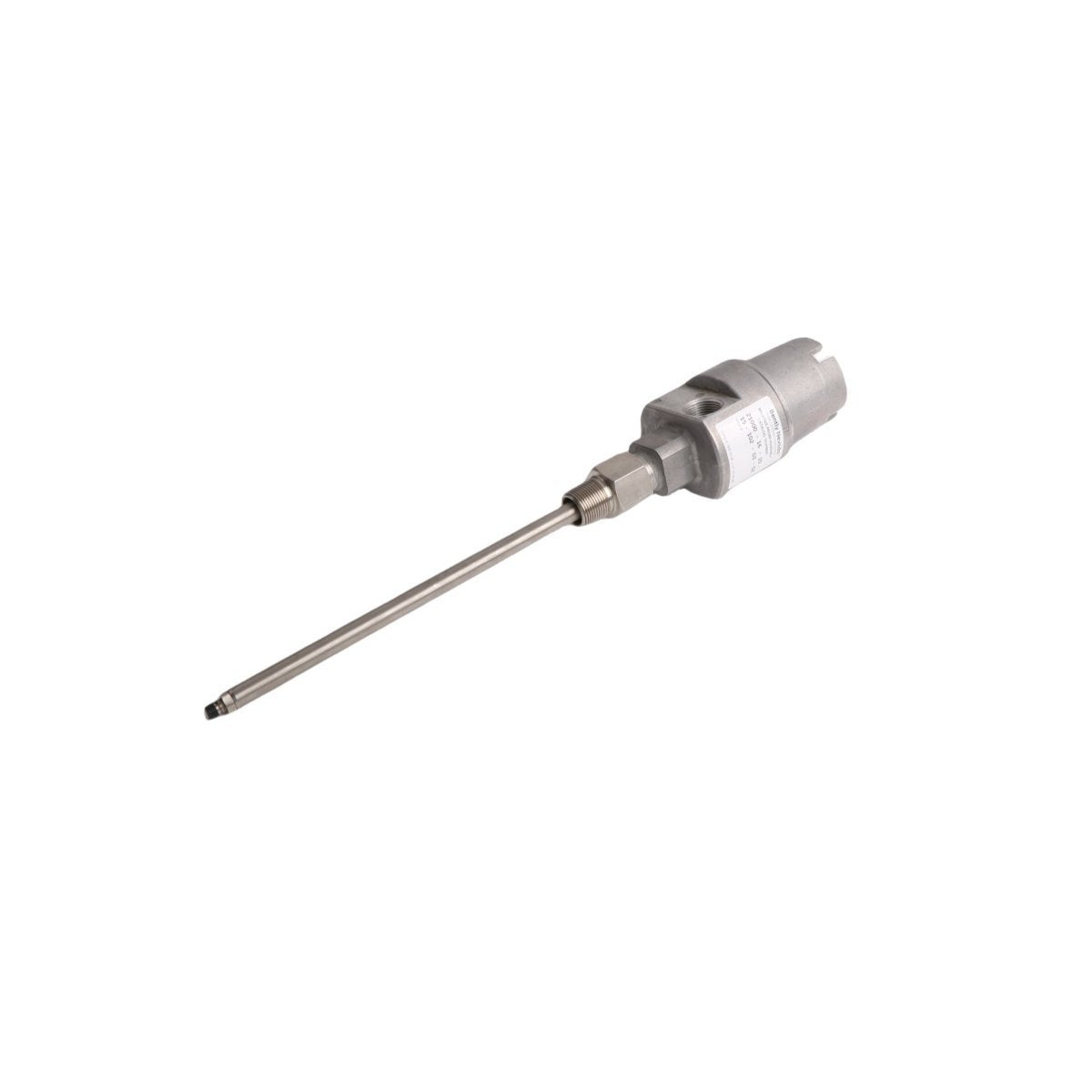

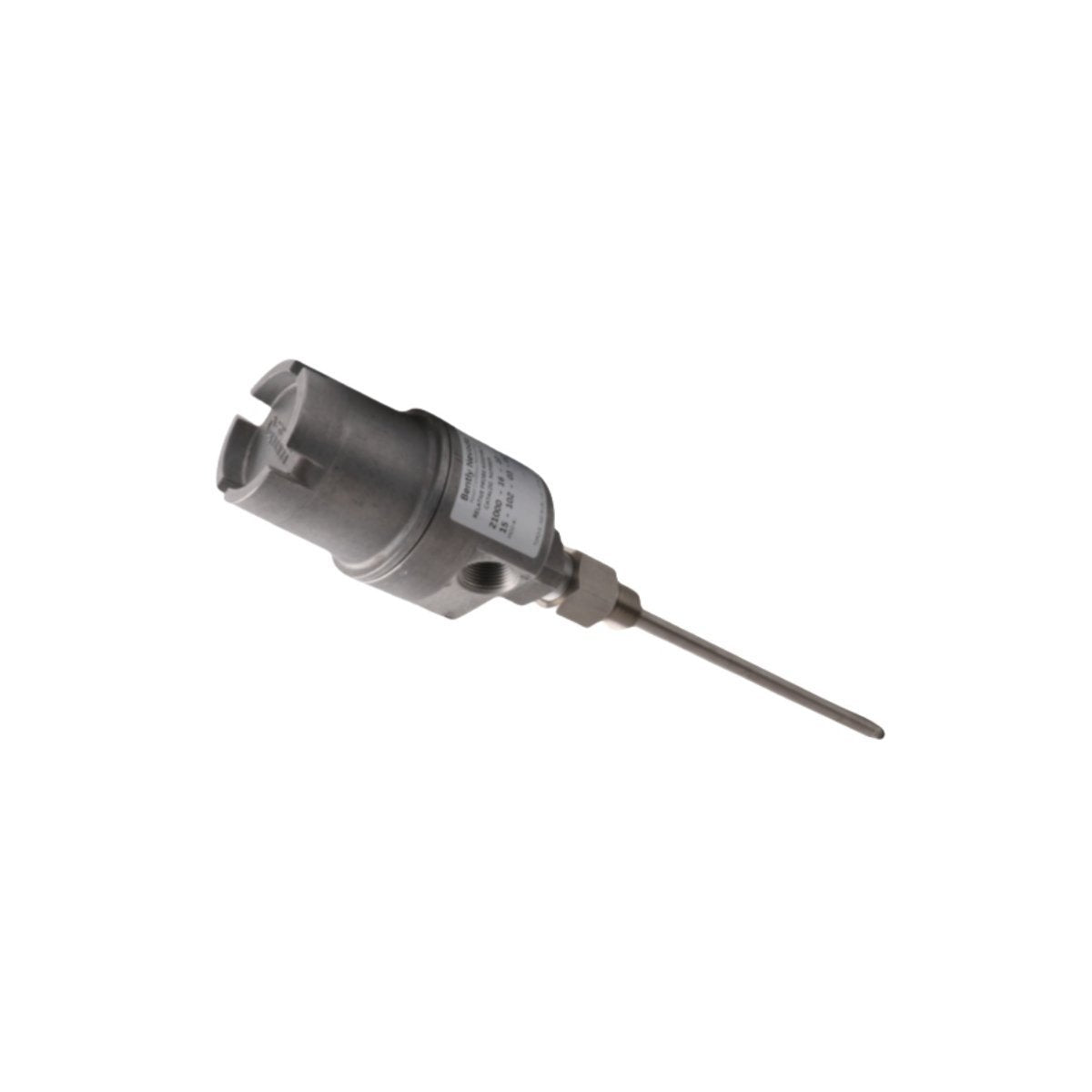

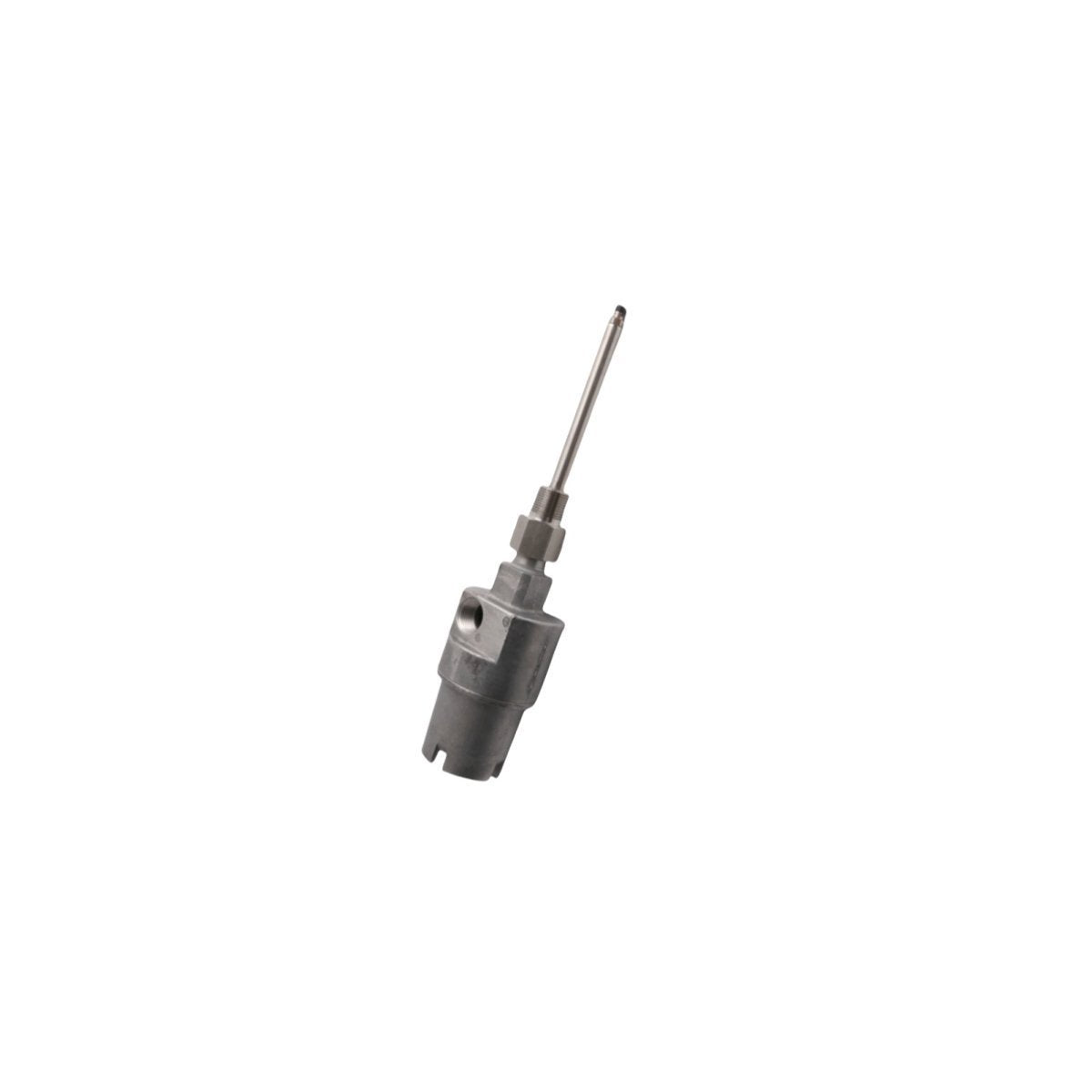

يعمل Bently Nevada 21000-28-05-00-047-04-02 بمثابة غلاف مسبار التقارب 21000 الأساسي المستخدم لتنفيذ التحديد الميكانيكي للموضع وعزل المناطق الخطرة لمسبارات التقارب عبر منصات مراقبة اهتزاز الآلة.

ملخص التكوين الفيزيائي

• 21000: رقم الموديل الأساسي لتجميع غلاف مسبار التقارب المقاوم للانفجار.

• -28: خيار حقل مسبار ملولب، تم تكوينه لملفات سنون UNF 3/8-24.

• -05: خيار طول الغلاف غير الملولب، المحدد بـ 0.5 بوصة.

• -00: خيار طول الغلاف الملولب، المحدد بزيادات قدرها 0.5 بوصة (تم اختيار 0.0 بوصة).

• -047: خيار الطول الإجمالي للغلاف المقاوم للانفجار، المحدد بـ 4.7 بوصة.

• -04: خيار مادة ختم الحلقة O، مواصفات مركب فيتون.

• -02: شهادة المنطقة الخطرة، خيار اعتماد متعدد الوكالات مقاوم للانفجار.

مواصفات الأجهزة

تعديلات ديناميكيات الدوار والتحقق من جهد الفجوة

يسمح التصميم الميكانيكي لتجميع غلاف سلسلة 21000 هذا بتحديد المواقع المحورية الدقيقة لمسبار التيار الدوامي الداخلي بالنسبة لعمود الهدف. أثناء الإعداد الأولي وعمليات إصلاح الماكينة، يتيح الغلاف التحقق الدقيق من جهد الفجوة (أهداف -10 VDC) داخل البنية التحتية لحلقة Proximitor. يؤدي تأمين آليات جلبة القفل إلى كبح انجراف الاهتزاز الهيكلي تحت الأحمال الديناميكية، مما يضمن بقاء معايرة مسبار التيار الدوامي محددة مسبقًا خطية ويمنع تقلبات الإشارة أثناء انتقالات ديناميكيات الدوار عالية السرعة.

مجموعة تجميع التعبئة والتغليف

• غلاف وقبة مسبار مقاوم للانفجار من سلسلة 21000 (1) وتجميع جلبة

• عبوة حلقة O من الفيتون (1) مثبتة مسبقًا

• صواميل قفل للخدمة الشاقة (2) للحفاظ على الموضع

• فاصل حماية طرف الكابل الداخلي (1)

إرشادات التثبيت الميداني

يتطلب التركيب الميكانيكي للغلاف الخارجي على غلاف الآلة ما لا يقل عن 5 دورات كاملة من تعشيق السنون على واجهة NPT لتحقيق معايير الهيكل المقاوم للانفجار. حرك جلبة الضبط الداخلية محوريًا أثناء مراقبة تغذية إشارة المسبار باستخدام مقياس رقمي متعدد معاير حتى يسجل جهد الفجوة الأساسي عند -10 VDC بالضبط. يجب أن تتبع جميع كابلات المحول الداخلية مسارات منفصلة داخل رأس الطرف، ويجب توصيل سلك الدرع الخارجي بالأرض المخصصة للأجهزة عند حاجز رف الشاشة لعزل التداخل وتيارات الأرض.

معايير التعبئة والتغليف اللوجستية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر شبكات شركات الشحن DHL/FEDEX/UPS. يتم تعبئة كل غلاف داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة باستخدام أكياس حاجز بخار الرطوبة للخدمة الشاقة ودرع رغوي من البولي إيثيلين مصبوب حسب الطلب عالي الكثافة لحماية السنون المصنعة وحدود الختم أثناء النقل.

الأسئلة الشائعة حول الأداء الهيكلي

س: هل يتطلب هذا الغلاف السلبي أي طاقة داخلية للوحة الخلفية أو اتصال ناقل؟

ج: لا. الغلاف عبارة عن حاوية ميكانيكية سلبية بالكامل مصممة لختم وحماية المسبار البيئية، ولا تتطلب أي طاقة كهربائية من رف المراقبة.

س: هل يمكن إعادة وضع مسبار التقارب الداخلي أثناء تشغيل آلة العملية؟

ج: نعم. تسمح آلية الضبط الخارجية لسلسلة 21000 لمهندسي الميدان بفك أجهزة القفل وتعديل عمق الإدخال الداخلي لإصلاح معايرة المسبار دون انقطاع العملية أو تفكيك الغلاف.

س: ما هو الفشل الهيكلي الذي يحدث إذا تدهورت أختام الحلقة O المصنوعة من الفيتون بمرور الوقت؟

ج: يؤدي تدهور حلقات O المصنوعة من الفيتون إلى السماح للرطوبة أو الغازات المسببة للتآكل بتجاوز الجلبة، مما يعرض دخول السائل إلى الأنبوب الداخلي للخطر، مما يفسد مقاومة إشارة المسبار ويقلل من حماية التأريض.
