2711P-T10C4D1 ورقة بيانات ودليل فني لشاشة Allen-Bradley PanelView Plus 1000

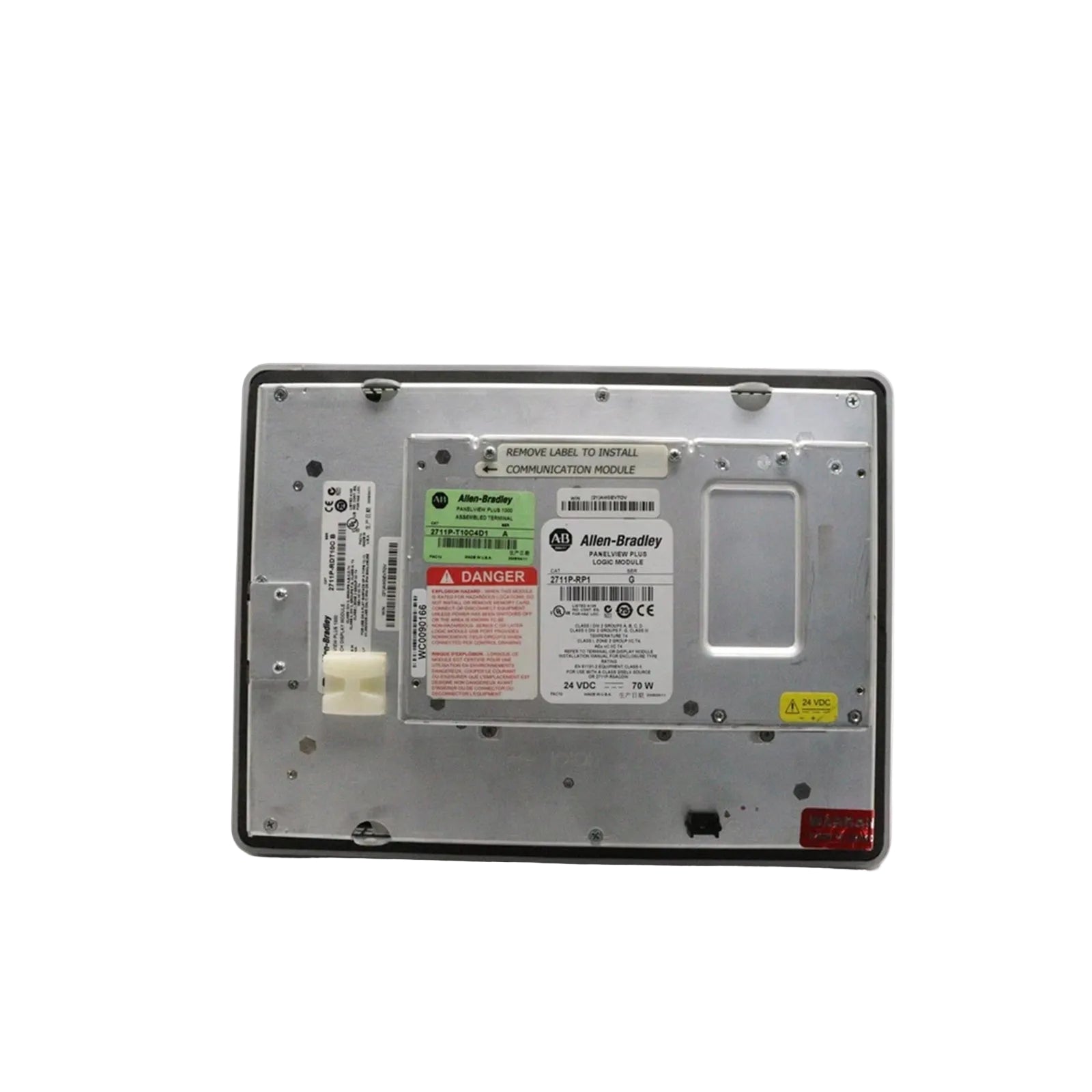

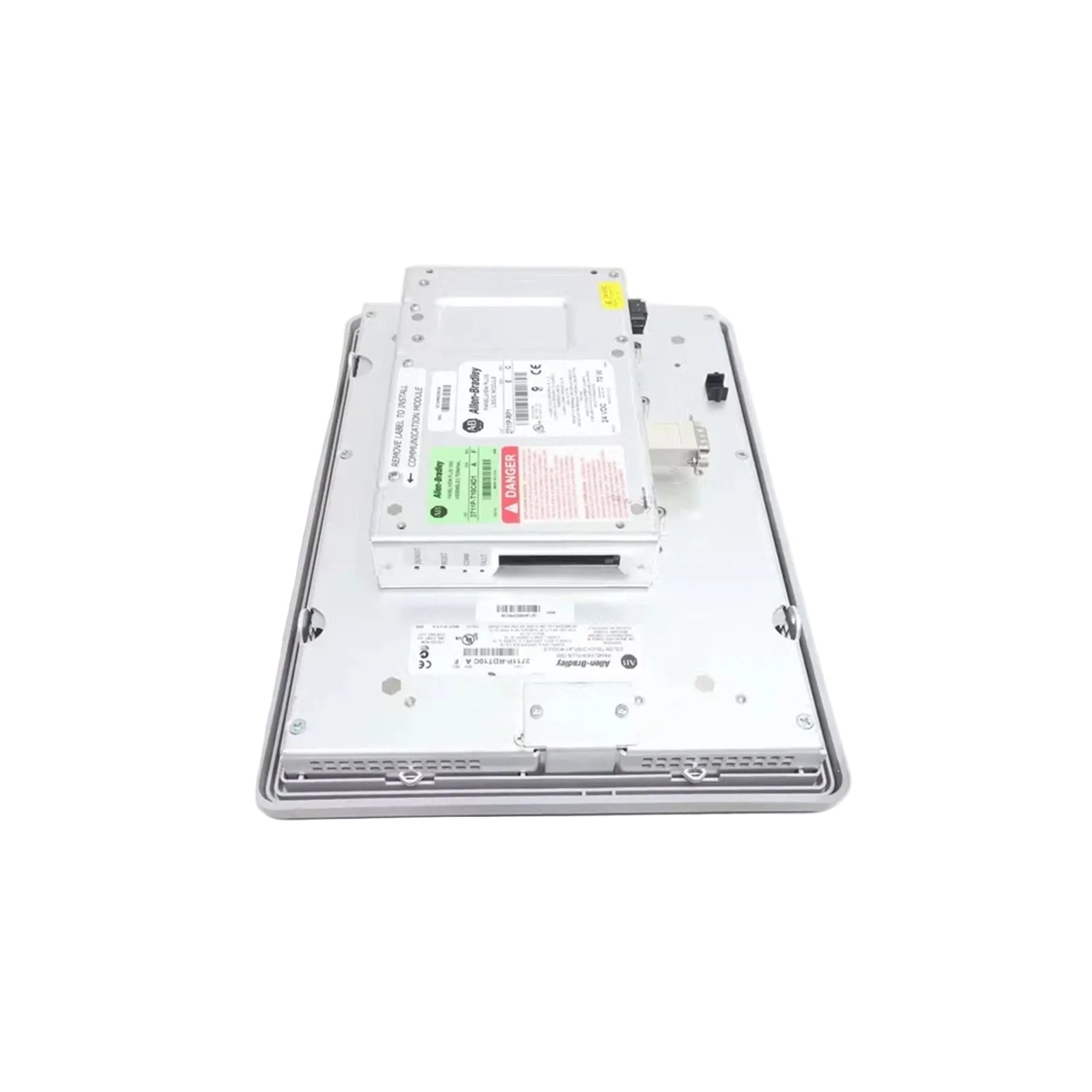

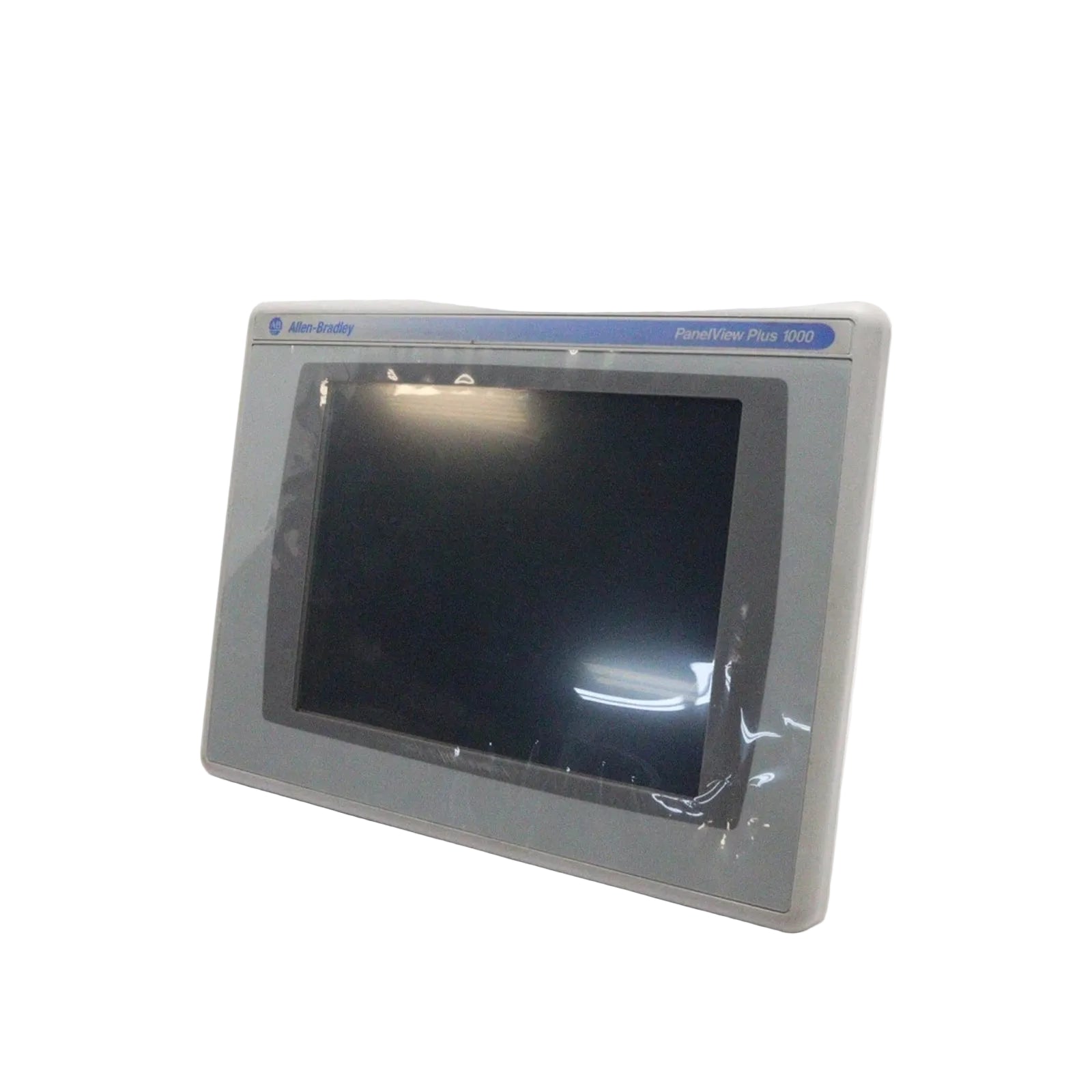

واجهة المشغل Allen-Bradley 2711P-T10C4D1 PanelView Plus 1000

Allen-Bradley

واجهة المشغل Allen-Bradley 2711P-T10C4D1 PanelView Plus 1000

SKU: 2711P-T10C4D1

In Stock

الأبعاد: 33 × 25 × 7.5 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : ألين برادلي, شاشة HMI من Allen-Bradley PanelView, كل المنتجات

Tags : Allen-Bradley PanelView, Allen-Bradley PanelView Plus 1000, Operator Interface Terminals, PanelView Plus Terminals

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينها لتنفيذ HMI بشاشة لمس وتبادل علامات PLC عبر قنوات اتصال Ethernet وRS-232، توفر Allen-Bradley 2711P-T10C4D1 (واجهة المشغل 2711P-T10C4D1) تنفيذًا مباشرًا لكائنات التشغيل الرسومية، ومعالجة الإنذارات، وإدخال أوامر التحكم ضمن بنية PanelView Plus 1000. تعمل الوحدة على طاقة إدخال تيار مستمر بجهد 24 فولت وتنفذ تطبيقات HMI المدفوعة بالمنطق عبر ذاكرة فلاش بسعة 64 ميجابايت مع تفاعل شاشة لمس مقاومة.

توزيع اللاحقة ومصفوفة النموذج

لا يوجد تعريف مفصل لللاحقة الصالحة لـ 2711P-T10C4D1. يتم التعامل مع التكوين كطرفية ثابتة من فئة PanelView Plus 1000 مع خيارات توسيع الاتصال عبر Ethernet وRS-232 وUSB.

المواصفات الفنية

المعلمة	المواصفات
الموديل	2711P-T10C4D1
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	2.64 كجم
أبعاد الشحن	33 × 25 × 7.5 سم
درجة حرارة التشغيل	غير محدد
استهلاك الطاقة	غير محدد
جهد الإدخال	18-32 فولت تيار مستمر
نوع الشاشة	شاشة TFT LCD ملونة (لمس مقاومة)
حجم الشاشة	10.4 بوصة
الدقة	640 × 480
الذاكرة	64 ميجابايت فلاش
الاتصال	Ethernet / RS-232 / 2 x USB
نوع اللمس	شاشة لمس مقاومة تناظرية
عمر اللمس	مليون ضغطة
سلسلة المنتج	وحدات تشغيل PanelView Plus

سلوك اتصال EtherNet/IP في وضع التشغيل

ضمن بنية PanelView Plus من Allen-Bradley، تتم مزامنة تنفيذ HMI مع دورات فحص PLC عبر استقصاء العلامات الحتمي لـ EtherNet/IP. تعالج الوحدة الطرفية إطارات البيانات الدورية لتحديثات المتغيرات، وانتقالات حالة الإنذار، وتخطيط إدخال المشغل. توفر منافذ USB نقل البيانات الإضافية والوصول للصيانة، بينما يحافظ RS-232 على توافق الأجهزة القديمة. تحدد وحدة المنطق بسعة 64 ميجابايت حدود تنفيذ تطبيقات HMI في وضع التشغيل وتحد من سعة تخزين الكائنات الرسومية المؤقتة في ظل ظروف الفحص المستمر.

معلومات الطلب

1 × 2711P-T10C4D1 واجهة مشغل PanelView Plus 1000
تجميع شاشة TFT LCD مدمجة بحجم 10.4 بوصة
طبقة إدخال شاشة لمس مقاومة (مليون ضغطة)
وحدة منطق فلاش بسعة 64 ميجابايت مثبتة مسبقًا
منافذ واجهة Ethernet وRS-232 وUSB مزدوجة
تغليف صناعي محمي من ESD مع رغوة عزل الاهتزاز

إرشادات التركيب الميداني

التثبيت في حاوية صناعية مؤرضة مع توصيل أرضي وقائي مستمر
الحفاظ على الفصل بين أسلاك الاتصال وموصلات طاقة التيار المتردد/التيار المستمر
ضمان إمداد مستقر بجهد 18-32 فولت تيار مستمر ضمن نطاق تحمل وحدة التحكم
استخدام كابلات Ethernet وRS-232 محمية مع تأريض مناسب لدخول الخزانة
تجنب الضغط الميكانيكي على سطح شاشة اللمس المقاومة أثناء التركيب

معلومات التسليم

وقت التسليم: 2-7 أيام بعد تأكيد الدفع عبر DHL / FEDEX / UPS. تستخدم الشحنة تغليفًا صناعيًا مضادًا للكهرباء الساكنة مع امتصاص معزز للصدمات، وختم حاجز الرطوبة، وحماية من التفريغ الكهروستاتيكي لتجميعات شاشات LCD ووحدات المنطق.

الأسئلة المتكررة

س: هل يدعم 2711P-T10C4D1 التشغيل السريع؟
ج: لا. يجب عزل الطاقة بالكامل قبل التثبيت أو الإزالة.

س: ما هو دور ذاكرة الفلاش بسعة 64 ميجابايت؟
ج: تقوم بتخزين تطبيقات HMI قيد التشغيل، وكائنات الشاشة، وبيانات التكوين.

س: هل تستخدم منافذ USB للتحكم في الوقت الفعلي؟
ج: لا. منافذ USB مخصصة لنقل البيانات، والنسخ الاحتياطي، وعمليات الصيانة.

س: ما هي بروتوكولات الاتصال المدعومة؟
ج: اتصال PLC المعتمد على Ethernet، وواجهة RS-232 التسلسلية، واتصال جهاز USB.
