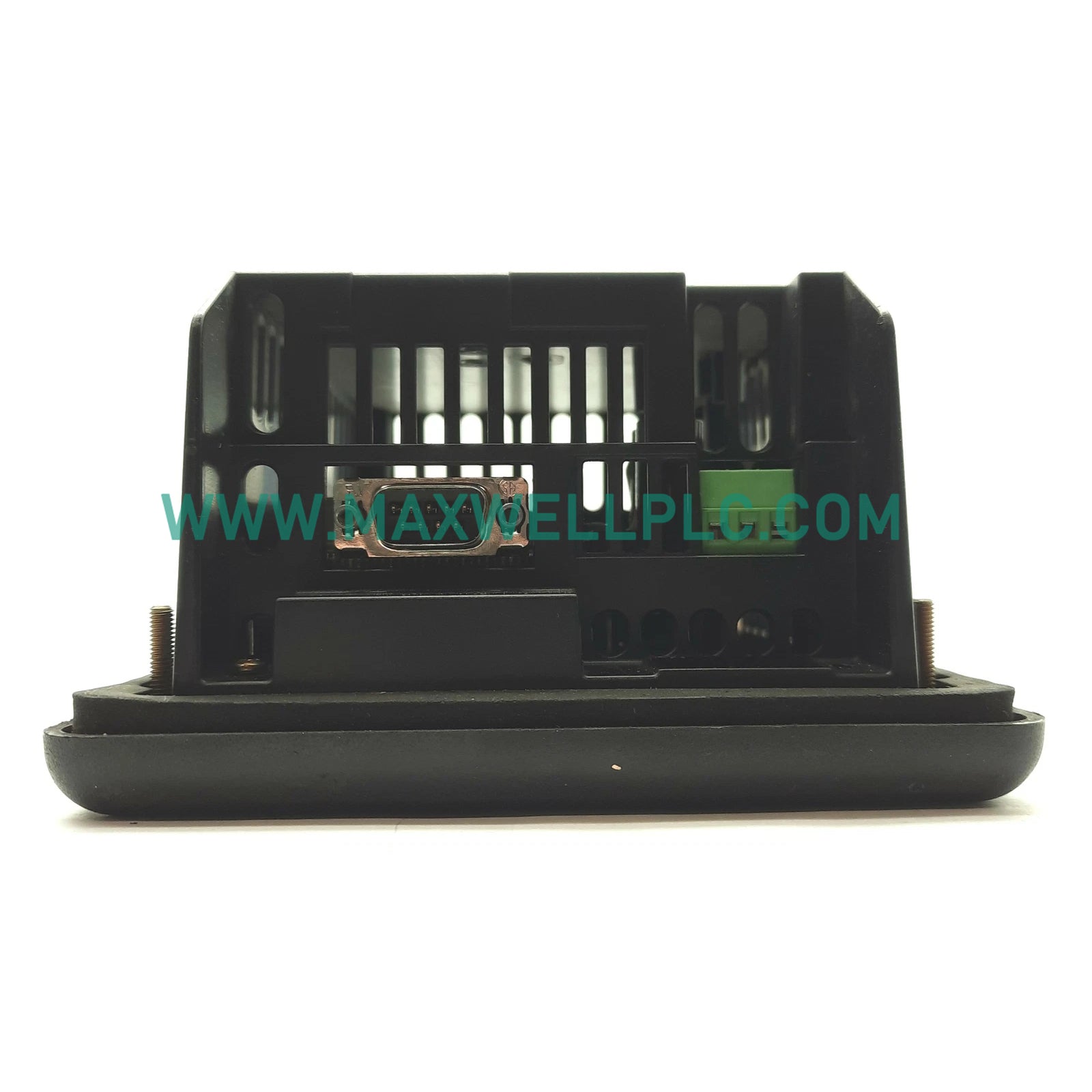

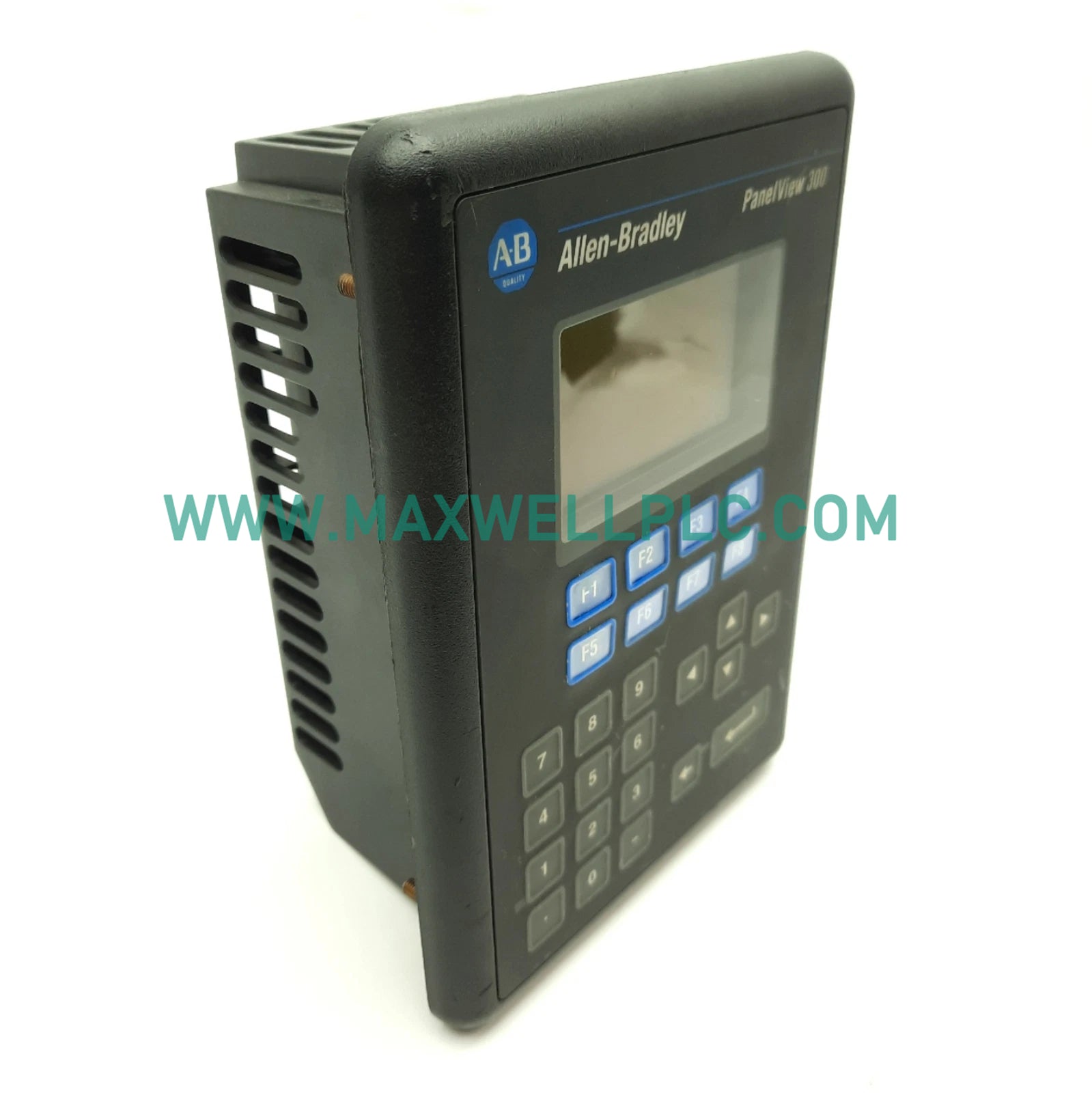

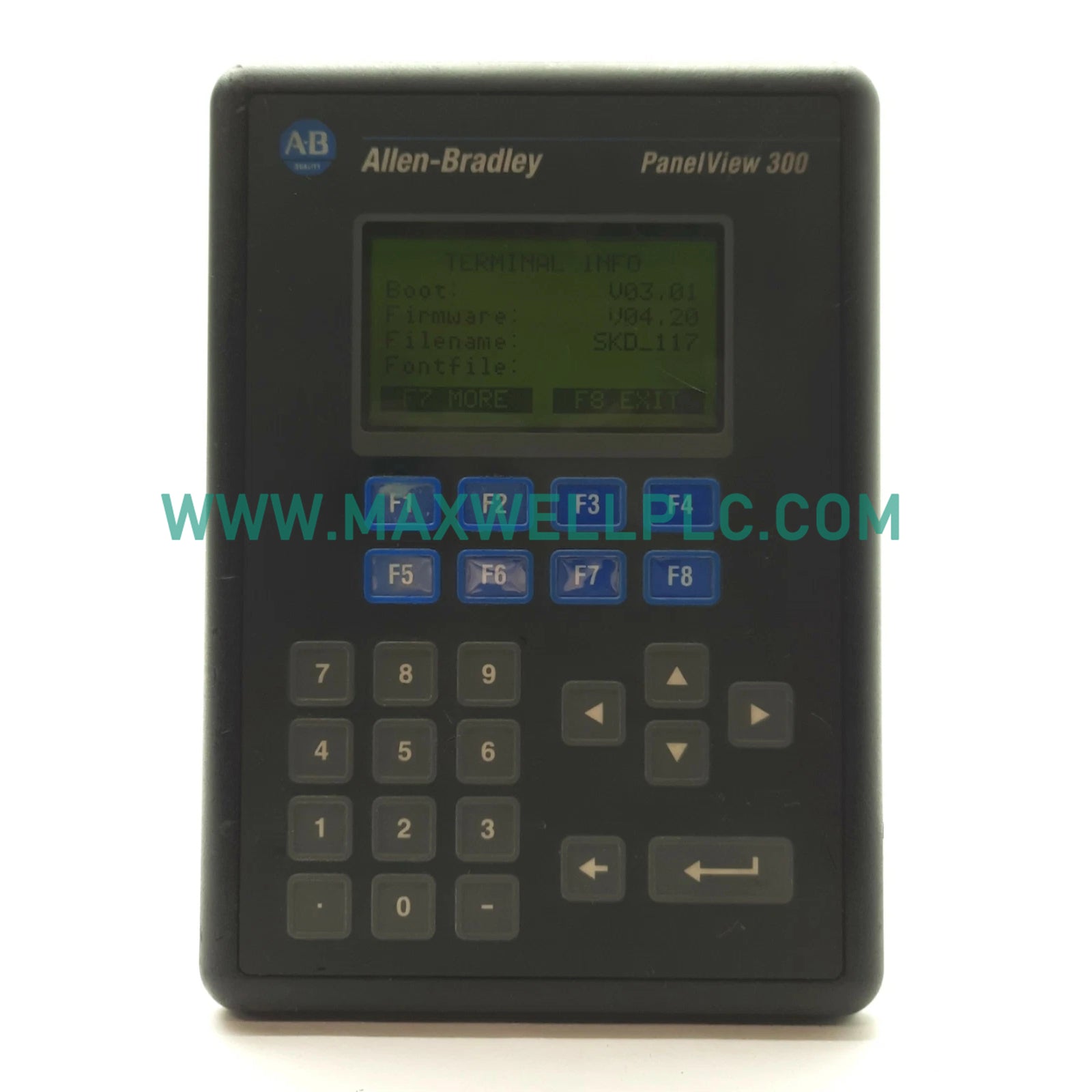

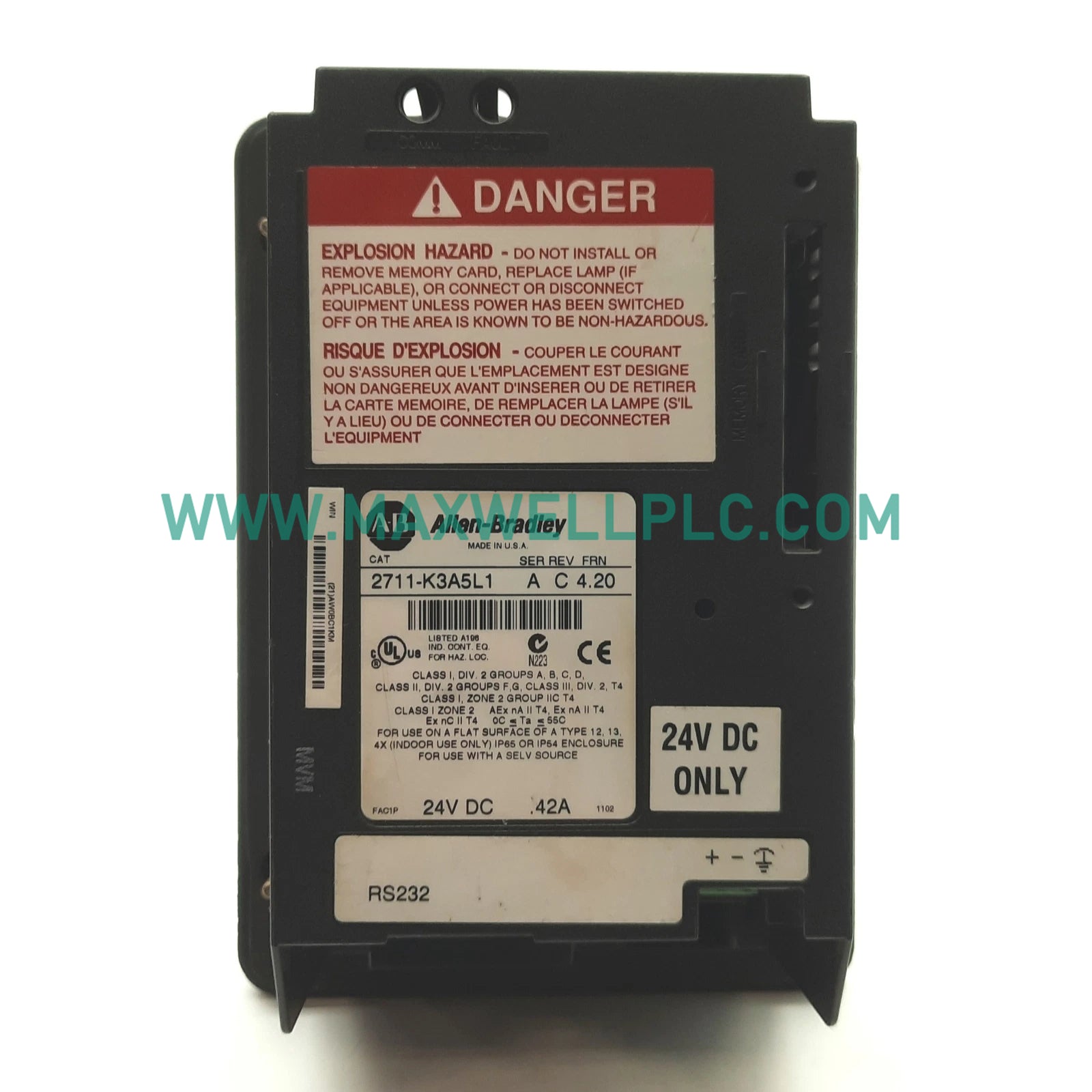

تعمل لوحةAllen-Bradley 2711-K3A5L1، والمفهرسة أيضًا باسم واجهة المشغل2711K3A5L1، كمكون أجهزة مخصص للتفاعل بين الإنسان والآلة وتصور البيانات داخل منصات شبكة اتصالات DH-485.

بيانات تحديد الطراز

الوحدة عبارة عن طرفية تشغيل أحادية اللون تعتمد على لوحة المفاتيح، مصممة خصيصًا لمراقبة العمليات المنفصلة. يشير المعرف 2711-K3A5L1 إلى تكوين الأجهزة بما في ذلك إدخال لوحة المفاتيح المدمجة، وقدرة العرض أحادية اللون، وهندسة اتصالات RS-232 المخصصة.

المواصفات الأساسية للأجهزة

اتصال الشبكة المحدد

يستخدم الطراز 2711-K3A5L1 إشارات طبقة RS-232 المادية لتسهيل تبادل البيانات عبر شبكات DH-485. يتطلب دمج النظام الالتزام الصارم بحدود طول كابلات الاتصال ومواصفات مقاومة الإنهاء للحفاظ على سلامة الإشارة ضمن طوبولوجيا الشبكة المحددة. تتم إدارة توافق فلاش البرامج الثابتة عبر منفذ البرمجة المدمج، مما يتطلب تكوينات تشغيل RSLinx محددة لمزامنة البيانات الناجحة من المضيف إلى الطرفية.

اللوجستيات ومحتويات العبوة

• وحدة طرفية للمشغل 2711-K3A5L1 عدد 1.

• حشية تثبيت ومشبك تثبيت للأجهزة عدد 1.

• كتلة طرفية لإدخال طاقة التيار المستمر عدد 1.

• ملاحظة: تُباع كابلات الاتصال وبرامج البرمجة بشكل منفصل.

إجراءات التثبيت والدمج

• التركيب: تأكد من أن أبعاد فتحة لوحة التحكم تفي بمواصفات المصنع للحفاظ على سلامة تصنيف NEMA/IP. قم بتثبيت المشابك الأربعة بالتساوي لتوفير ضغط موحد على الحشية الأمامية.

• التأريض: قم بإنشاء وصلة تأريض منخفضة المعاوقة بهيكل الطرفية للتخفيف من التداخل الكهرومغناطيسي (EMI).

• الأسلاك: استخدم كابلات مجدولة محمية لخطوط اتصال DH-485. قم بتوجيه خطوط الإشارة بشكل منفصل عن كابلات طاقة التيار المتردد عالية الجهد لمنع اقتران الضوضاء.

• التشغيل: تحقق من أن مصدر الطاقة 24 VDC مفلتر ومنظم قبل الاتصال لتجنب عابرات الجهد أثناء بدء التشغيل.

لوجستيات التوزيع

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم إغلاق جميع الوحدات في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي (ESD) والصدمات الميكانيكية أثناء النقل.

الأسئلة الشائعة الفنية

1. ما هو بروتوكول الاتصال الأساسي المدعوم من هذه الطرفية؟

   تستخدم الوحدة بروتوكول DH-485 عبر وصلة مادية RS-232.

2. هل تدعم هذه الوحدة التبديل السريع أثناء التشغيل؟

   لا، يجب فصل الطاقة قبل توصيل أو فصل الطرفية من شبكة الاتصال.

3. ما هو العمر المتوقع لإضاءة الخلفية أحادية اللون؟

   ستتدهور شدة الإضاءة الخلفية بمرور الوقت؛ يجب أن تتوافق فترات الصيانة مع دورة عمل البيئة الصناعية.

4. هل الطرفية متوافقة مع تحديثات البرامج الثابتة الحالية؟

   يعتمد التوافق على إصدار البرامج الثابتة الحالي للطرفية وبيئة برامج التطوير المستهدفة.

5. كيف يجب تنظيف لوحة المفاتيح؟

   استخدم قطعة قماش ناعمة مبللة بمنظف معتدل؛ تجنب المذيبات الكاشطة التي قد تتلف الطبقة العلوية الغشائية.

6. ما هو الحد الأقصى لطول الكابل لوصلة DH-485؟

   يقتصر الطول الكلي للقطعة عادةً على 1219 مترًا (4000 قدم) اعتمادًا على نوع الكابل وعدد العقد.

7. ما هو تحمل مصدر الطاقة؟

   تتطلب الوحدة مصدر طاقة اسمي بجهد 24 فولت تيار مستمر؛ تحقق من أن الجهد يظل ضمن النطاق المئوي المحدد من قبل الشركة المصنعة لضمان التشغيل المستقر.
