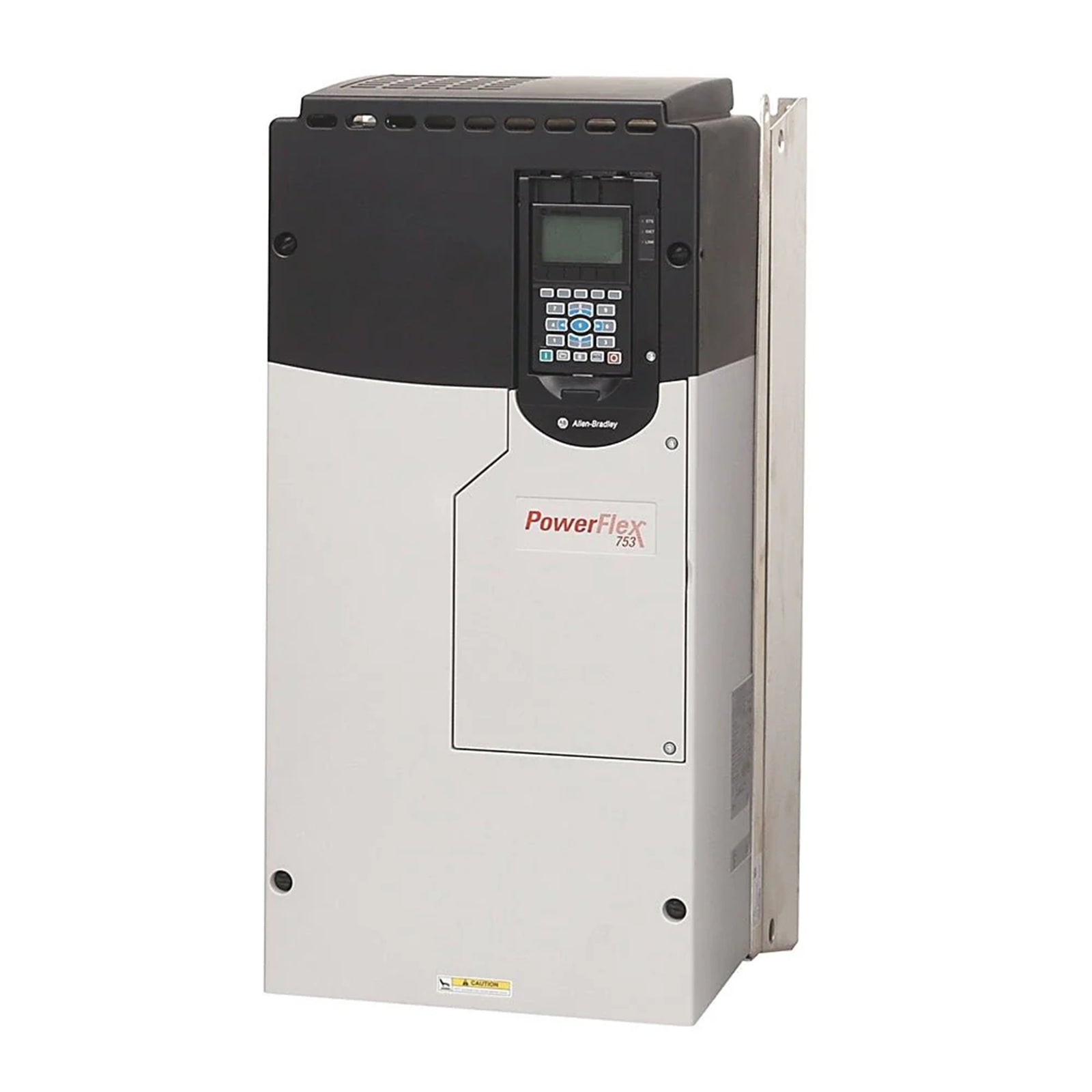

يعمل محرك التيار المتردد Allen-Bradley 20F1ANC367JA0NNNNN، والمعروف أيضًا باسم PowerFlex 753، كأحد مكونات الأجهزة المخصصة لتنظيم سرعة المحرك المتغير التردد ضمن شبكات EtherNet/IP محددة وأنظمة التشغيل الصناعية الآلية.

مصفوفة المعلمات الفنية

تكامل الشبكة المحددة ومحرك الأقراص

تتضمن بنية PowerFlex 753 من الإطار 7 هذه إمكانيات مزامنة الشبكة المحددة عبر وحدات الاتصال الاختيارية لتحقيق حلقات حركة دقيقة. تضمن توافق البرامج الثابتة مع الفلاش تكامل حلقة التحكم الموحدة عبر منصة Logix، مما يسمح بتنفيذ ملفات تعريف سرعة المحرك الدقيقة. يتم تعيين قنوات الإدخال/الإخراج المضمنة مباشرةً إلى سجلات معالج محرك الأقراص، مما يحافظ على المعالجة المحلية المحددة دون تحمل زمن الوصول للشبكة من الرفوف البعيدة.

محتويات حزمة الشحن

• 1 محرك تيار متردد Allen-Bradley 20F1ANC367JA0NNNNN PowerFlex 753

• 1 شهادة فحص واختبار المصنع

• 1 دليل تركيب وصيانة أجهزة الإطار 7

معايير التثبيت المادي

• محاذاة تركيب الغلاف

  حافظ على التوجيه الرأسي الصارم على أسطح تركيب مسطحة وصلبة لمنع الانحراف الميكانيكي لهياكل الطاقة الداخلية.

• حد الخلوص وتبديد الحرارة

  وفر مسافة خلوص عمودية لا تقل عن 150 مم أعلى وأسفل هيكل الإطار 7 للحفاظ على تدفق الهواء القسري دون عوائق.

• حماية وتأريض مستمر

  قم بإنهاء دروع كابل المحرك مباشرة إلى قضيب التأريض الخاص بالمحرك باستخدام مشابك منخفضة الممانعة للتخفيف من التداخل الكهرومغناطيسي عالي التردد.

• مواصفات عزم الموصل

  أحكم ربط توصيلات طرف الطاقة على قيم عزم الدوران الاسمية الدقيقة المحددة لأجهزة الإطار 7 للقضاء على النقاط الساخنة المقاومة.

الأسئلة الشائعة الفنية

• ما هو السلوك المحدد لجانب CM في هذا التكوين؟

  يربط جانب CM المثبت في المصنع مكثفات مرشح EMI الداخلية بالأرض، مما يحسن قمع ضوضاء الوضع المشترك على شبكات التوزيع المؤرضة.

• هل يمكن لهذا المحرك تنفيذ مناورات التبديل السريع على أطرافه الكهربائية الرئيسية؟

  لا. لا يمكن تبديل توصيلات الطاقة الرئيسية بسرعة. يتطلب إزالة وحدة طاقة التحكم عزلًا كاملاً والتحقق من تفريغ الناقل.

• ما هي آلية التبريد لهذا الهيكل ذي التيار العالي من الإطار 7؟

  يعتمد المحرك على شبكة مروحة تبريد داخلية بالهواء القسري تسحب الهواء عبر تجميعات المشتت الحراري للطاقة الرئيسية.

• هل يحتوي هذا النموذج على ترانزستورات فرملة ديناميكية مدمجة؟

  لا. لا يتضمن تصميم 20F1ANC367JA0NNNNN مكونات فرملة ديناميكية داخلية؛ يلزم وجود أجهزة فرملة خارجية إذا لزم الأمر.

• ما هو تصنيف الحماية المادية للغلاف من النوع المفتوح؟

  تتميز الوحدة بغلاف IP20/IP00 NEMA/UL من النوع المفتوح، مما يتطلب التثبيت داخل خزانة صناعية واقية ثانوية.

• كيف يتم تنفيذ تسلسل الشحن المسبق للإدخال في هذا النموذج؟

  يستخدم تكوين إدخال التيار المتردد دائرة شحن مسبق داخلية متكاملة للحد من تيار الاندفاع أثناء تنشيط ناقل التيار المستمر الأولي.

• ما هي قيود توافق البرامج الثابتة التي تنطبق على الإدخال/الإخراج المضمن؟

  يجب أن تتوافق البرامج الثابتة للوحة التحكم المضمنة مع هيكل التحكم الرئيسي للمحرك لمنع أخطاء تكوين وحدة الخيارات.

• هل توجد أطراف تيار مستمر متاحة لتوصيلات الناقل المشتركة على هذا الجهاز؟

  لا. تم تكوين هذا المتغير المحدد بإدخال تيار متردد فقط ولا يكشف عن نقاط طرف ناقل تيار مستمر مباشرة.
