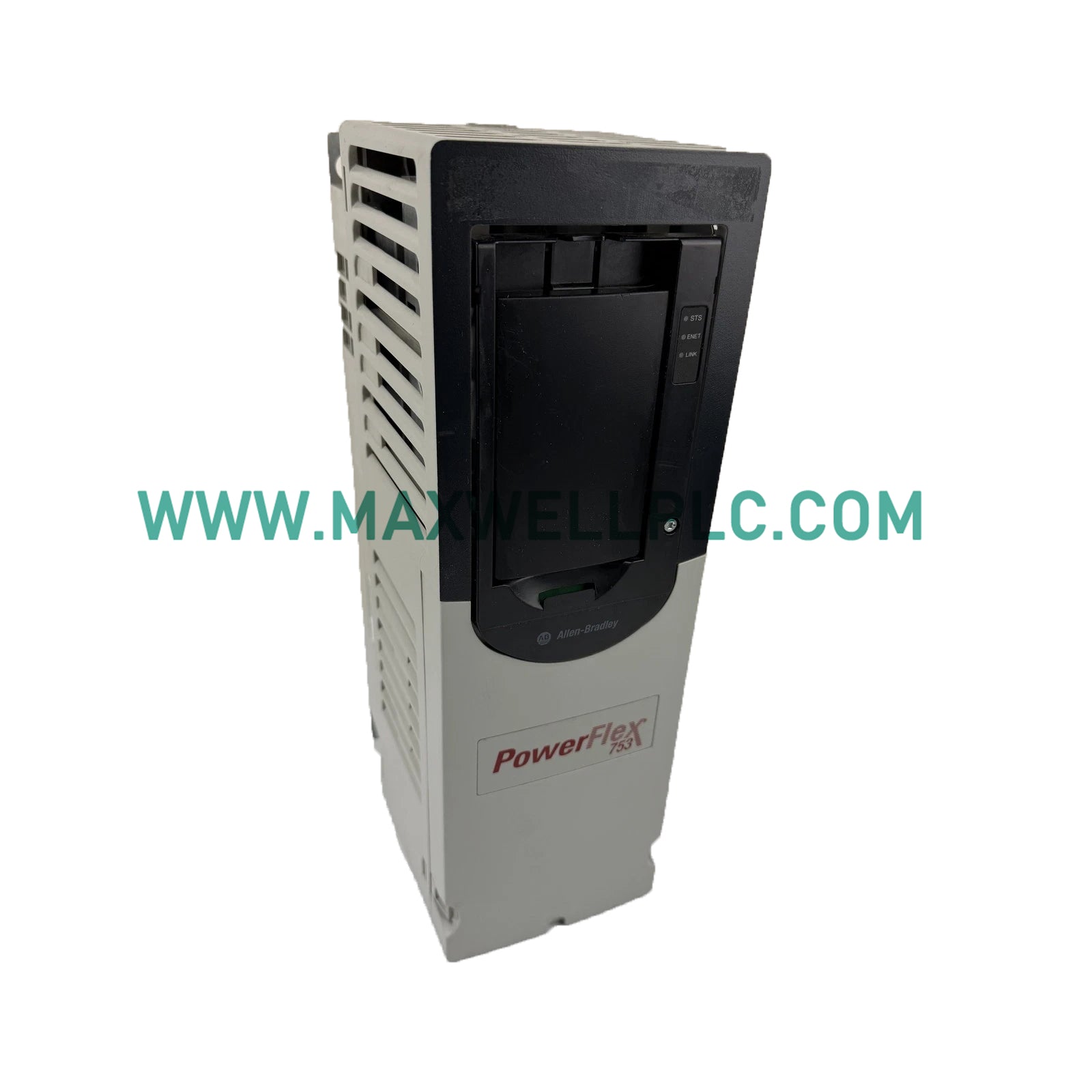

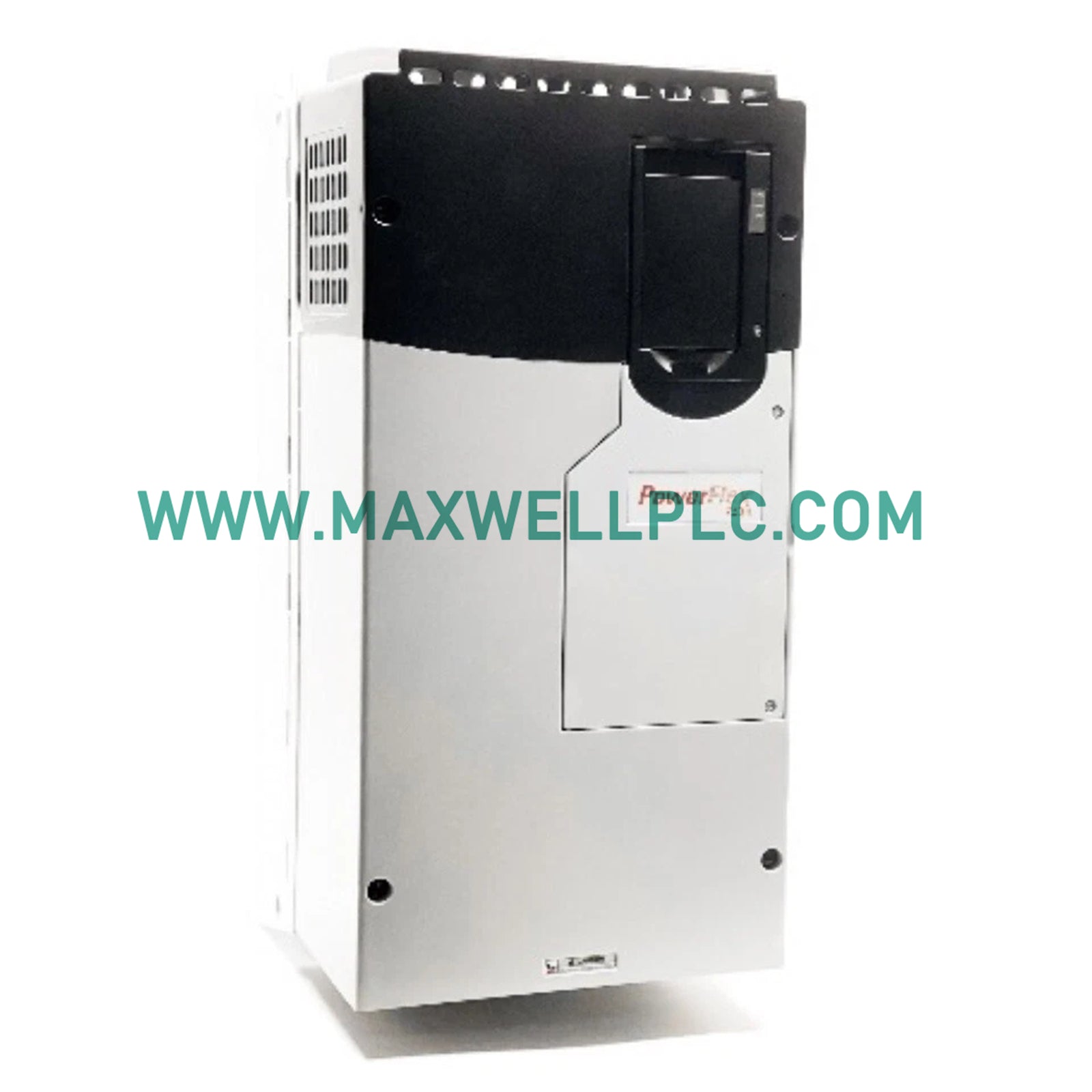

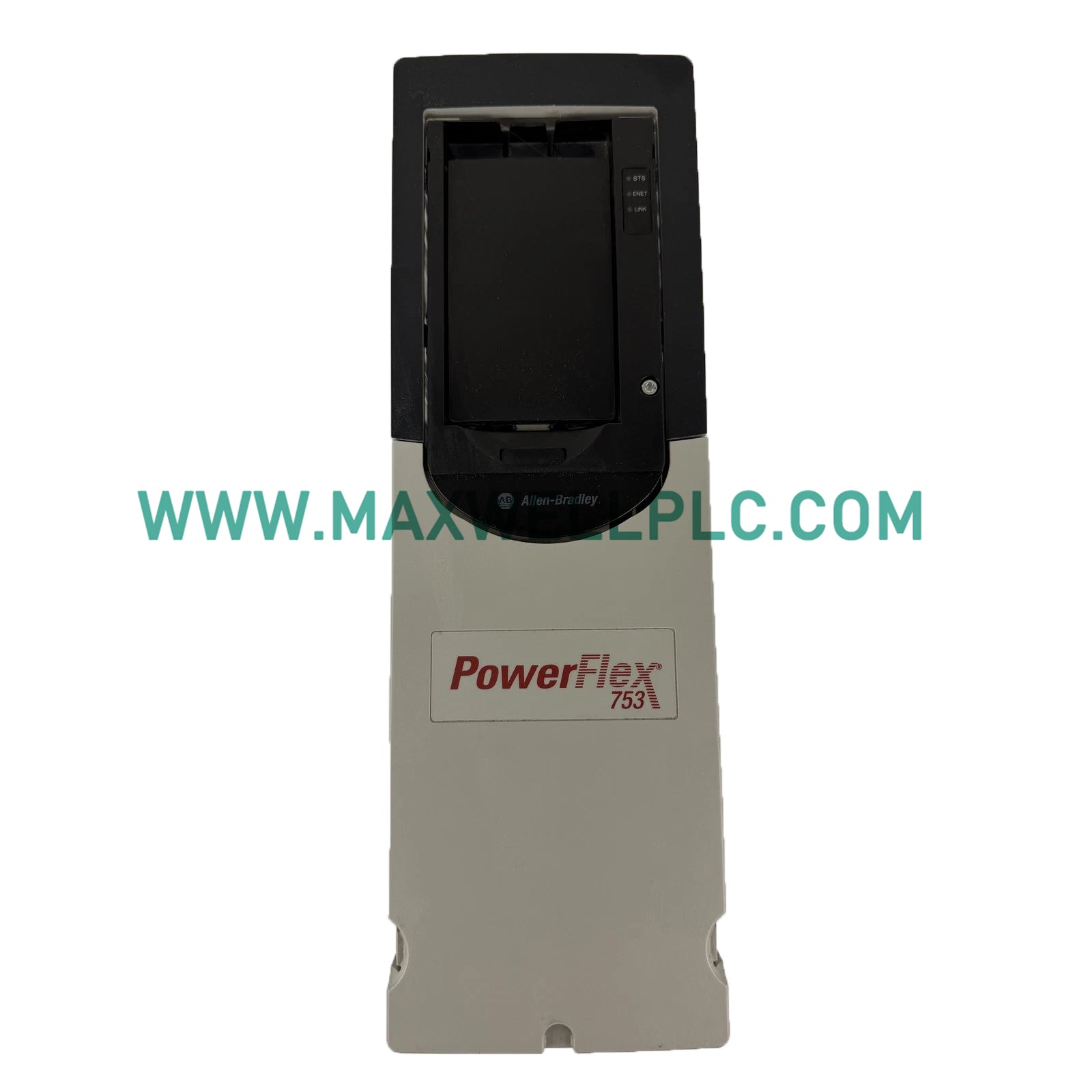

وحدة تشغيل التيار المتردد PowerFlex 753 من Allen-Bradley طراز 20F11RC011AA0NNNNN
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه للتحكم عالي الدقة في المحركات في شبكات EtherNet/IP، يوفر Allen-Bradley 20F11RC011AA0NNNNN (محرك تيار متردد 20F11RC011AA0NNNNN) تنفيذًا كهربائيًا مباشرًا لتحويل الطاقة لتنظيم محرك الحث.
تفكيك اللاحقة ومصفوفة النموذج
يعد 20F11RC011AA0NNNNN تجميعًا لجهاز PowerFlex 753 من الفئة 1 مصنف لمدخل 400 فولت تيار متردد أو 540 فولت تيار مستمر. تتميز الوحدة بدوائر شحن مسبق مدمجة، وترانزستورات فرملة ديناميكية داخلية (DB)، وتصفية التداخل الكهرومغناطيسي (EMI). يستخدم هذا البناء بنية هيكلية مفتوحة من نوع IP20/IP00 ويتضمن كتل إدخال/إخراج مدمجة مع استبعاد وحدة واجهة بشرية (HIM) مثبتة في المصنع.
المواصفات الفنية
| المعلمة | المواصفة |
| النموذج | 20F11RC011AA0NNNNN |
| العلامة التجارية | ألن برادلي |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية |
| استهلاك الطاقة | 5.5 كيلو واط (خدمة عادية) / 4 كيلو واط (خدمة شاقة) |
| جهد الإدخال | 400 فولت تيار متردد / 540 فولت تيار مستمر |
| تيار الإخراج | 11.5 أمبير |
التحكم الصناعي واتصالات الشبكة
تستفيد منصة PowerFlex 753 من اتصالات الناقل الخلفي عالية السرعة لضمان أداء حتمي عبر شبكات Profinet و EtherNet/IP الحتمية. تدعم البنية التوافق مع تحديثات البرامج الثابتة، مما يسمح بإجراء تعديلات دقيقة على حلقات التحكم في المحرك وخوارزميات الحماية التشخيصية. يمكن للمستخدمين توسيع كثافة الإدخال/الإخراج من خلال تثبيت وحدات الخيارات، مما يسهل مزامنة النظام وتنفيذ التحكم المعقد في الحركة.
معلومات الطلب
-
1 × تجميع محرك تيار متردد 20F11RC011AA0NNNNN
-
1 × مجموعة موصلات طرفية
-
1 × حزمة وثائق فنية
إرشادات التثبيت الميداني
-
التخفيف الحراري:
قم بتركيب هيكل الإطار 1 في وضع عمودي. تأكد من وجود مسارات تدفق هواء واضحة عبر زعانف المشتت الحراري للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد من -10 درجة مئوية إلى 50 درجة مئوية.
-
استراتيجية التأريض:
قم بإنشاء اتصال منخفض المعاوقة بين طرف التأريض الواقي للهيكل (PE) وشريط التأريض الرئيسي للمعدات لضمان استقرار مرجع الجهد.
-
فصل الكابلات:
حافظ على فصل مادي صارم بين أسلاك الطاقة عالية الجهد وإشارات التحكم منخفضة الجهد للتخفيف من التداخل الكهرومغناطيسي والاقتران السعوي.
-
متطلبات التدريع:
استخدم كابلات مزدوجة مجدولة ومدرعة لجميع إشارات التغذية الراجعة للمشفّر وإشارات التحكم التناظرية للحفاظ على سلامة الإشارة داخل البيئات الصناعية.
الأسئلة المتداولة
-
هل المحرك متوافق مع الطاقة أحادية الطور؟
لا. هذه الوحدة مصممة بشكل صارم لمدخل 400 فولت تيار متردد 3 أطوار أو 540 فولت تيار مستمر. سيؤدي التطبيق أحادي الطور إلى أعطال فقدان طور الإدخال.
-
هل تدعم هذه الوحدة التبديل السريع؟
لا. يجب عزل المحرك عن جميع مصادر الطاقة ويجب التحقق من أن مكثفات ناقل التيار المستمر الداخلية عند 0 فولت تيار مستمر قبل أي إزالة أو تعديلات على الأسلاك.
-
هل يمكن لترانزستور DB أن يعمل بشكل مستمر؟
تم تصنيف ترانزستور DB لدورات عمل دورية. تأكد من أن مقاوم الكبح الخارجي المحدد يتوافق مع متطلبات الطاقة التجديدية القصوى والمتوسطة للتطبيق.
-
كيف يتم تحديث البرامج الثابتة؟
تُنفذ تحديثات البرامج الثابتة عبر منفذ الاتصال باستخدام أدوات البرامج الهندسية الخاصة بالشركة المصنعة للكتابة إلى الذاكرة الفلاشية الداخلية للمحرك.
-
هل حالة وصلة CM حاسمة؟
نعم. تؤثر تهيئة وصلة CM على أداء التوافق الكهرومغناطيسي (EMC) للمحرك. تأكد من أن حالة الوصلة تتوافق مع متطلبات شبكة التثبيت.
-
ما هي الحماية التي يوفرها صندوق IP20/IP00؟
يوفر IP20/IP00 حماية ميكانيكية أساسية ولكنه يفتقر إلى مقاومة الغبار الموصل أو السوائل أو الغازات المسببة للتآكل. يجب أن يتم إيواؤه في حاوية ثانوية متوافقة.
-
كيف يتم تهيئة الإدخال/الإخراج المدمج؟
يتم تعيين الإدخال/الإخراج المدمج ضمن بنية المعلمات الداخلية للمحرك ويتم تهيئته باستخدام برنامج برمجة المحرك القياسي الخاص بالشركة المصنعة.
-
هل المكونات الداخلية قابلة للاستبدال من قبل المستخدم؟
لا. المحرك هو وحدة قابلة للاستبدال في الميدان (FRU). فتح الهيكل يلغي سلامة الجهاز؛ لا توجد فيوزات قابلة للخدمة من قبل المستخدم داخل الجهاز.
