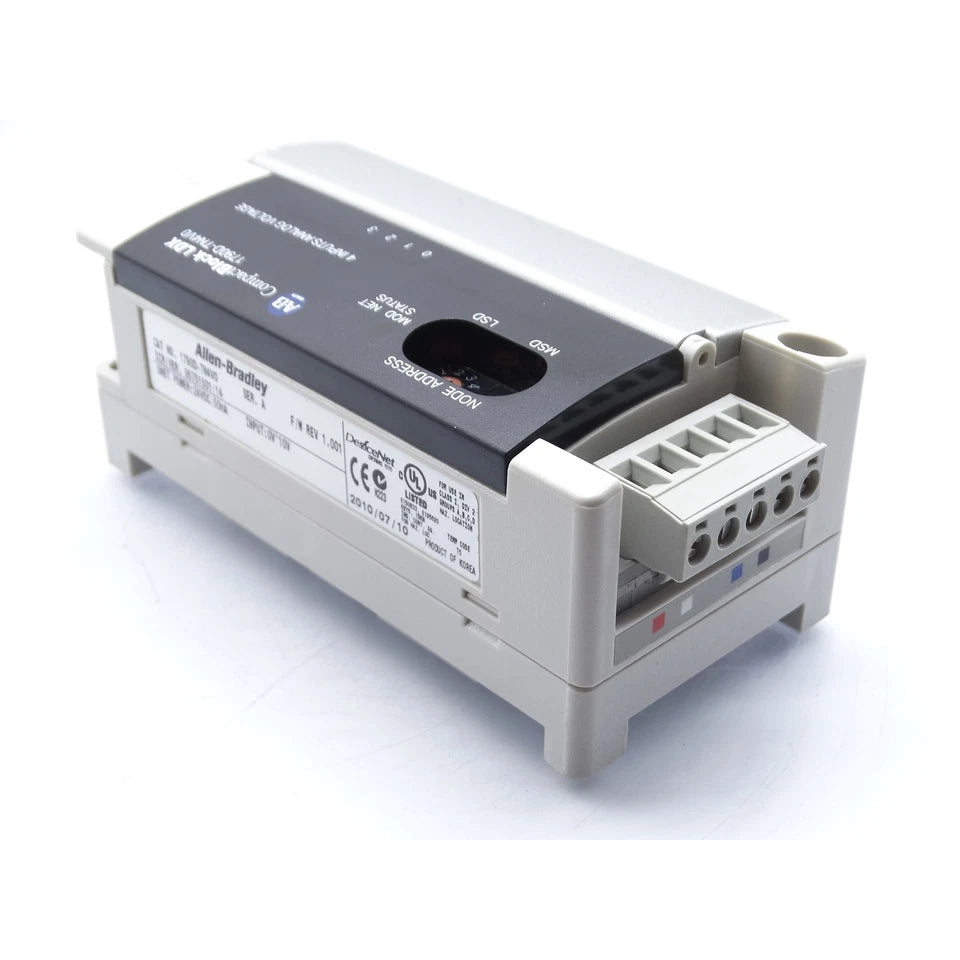

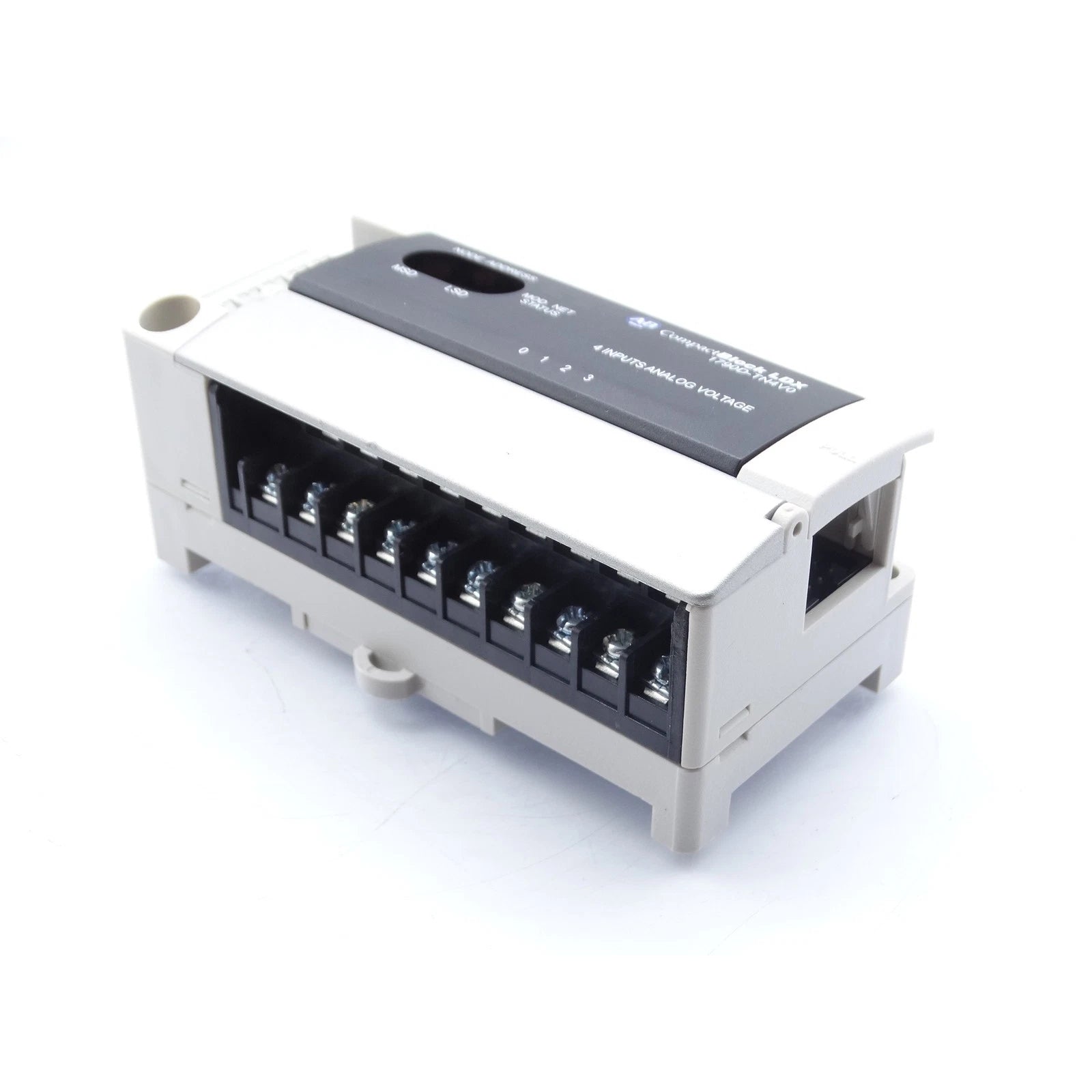

تم تكوينAllen-Bradley 1790D-TN4V0 (كتلة القاعدة 1790D-TN4V0 CompactBlock LDX 4 A/I) للحصول على إشارة الجهد التناظرية في شبكات التحكم الموزعة DeviceNet، ويوفر معالجة فيزيائية مباشرة للإشارة لـ 4 قنوات إدخال أحادية الطرف. ينفذ الجهاز تحويلاً تناظريًا إلى رقمي أحادي القطب بدقة 12 بت للحفاظ على سلامة البيانات عبر واجهة اتصال المجال.

مواصفات الأجهزة

تكامل التحكم الصناعي وقابلية التوسع

يعمل1790D-TN4V0 ضمن نظام DeviceNet البيئي، مستخدمًا بروتوكولات اتصال حتمية لإدارة بيانات إدخال/إخراج الحقل. تسمح نمطية منصة CompactBlock LDX بتوسيع كثافة الإدخال/الإخراج بكفاءة أثناء تهيئة الشبكة. يضمن توافق البرامج الثابتة أن سجلات البيانات التناظرية يتم تعيينها ومعالجتها بشكل صحيح بواسطة المتحكم الأساسي، مما يدعم تبادل البيانات الدوري عالي السرعة مع الحفاظ على الدقة المطلوبة لأجهزة القياس الصناعية القائمة على الجهد.

إجراءات التركيب الميداني

• التركيب: قم بتثبيت كتلة القاعدة على سطح مستو أو سكة DIN باستخدام نقاط التثبيت المرفقة بالهيكل.

• الأسلاك: قم بتوصيل إشارات الجهد التناظرية بأطراف الإدخال المحددة، مع التأكد من أن جميع أسلاك الإشارة تبتعد 15 سم على الأقل عن كابلات التيار المتردد عالية الجهد.

• التأريض: قم بتوصيل دروع الكابلات بمرجع أرضي مركزي للتخفيف من التداخل الكهرومغناطيسي، حيث أن المدخلات غير معزولة.

• الطاقة: قم بتزويد 24 فولت تيار مستمر (نطاق 11 إلى 28.8 فولت تيار مستمر) بأطراف طاقة الوحدة وتحقق من مستويات الجهد قبل بدء اتصالات DeviceNet.

• الغطاء: حافظ على تصنيف IP20 عن طريق التأكد من أن جميع الموصلات الميدانية مثبتة بالكامل ومحمية من الحطام البيئي.

معلومات الطلب

• المحتويات: كتلة قاعدة 1790D-TN4V0 واحدة (1).

• متطلبات إضافية: تتطلب كابل خط جذع DeviceNet قياسي وموصلات مطابقة لإنهاء إشارة الإدخال/الإخراج.

أسئلة فنية متكررة

س: هل قنوات الإدخال التناظرية الأربع معزولة كهربائياً عن بعضها البعض؟

ج: لا، تتميز الوحدة 1790D-TN4V0 بـ 4 قنوات إدخال أحادية الطرف وغير معزولة تشترك في مرجع أرضي مشترك.

س: هل يمكن تبديل هذه الوحدة وهي ساخنة بينما شبكة DeviceNet نشطة؟

ج: هذه الوحدة لا تدعم التبديل الساخن؛ يجب فصل الطاقة عن كتلة القاعدة قبل الإزالة لمنع حدوث أضرار محتملة لواجهة ناقل DeviceNet.

س: كيف تتم معالجة إشارة الإدخال بدقة؟

ج: تستخدم الوحدة طريقة تحويل سيغما-دلتا أحادية القطب بدقة 12 بت لتحويل إشارات 0-10 فولت إلى قيم رقمية، مما يضمن دقة إجمالية بنسبة 0.2٪ من النطاق الكامل عبر نطاق درجة حرارة التشغيل.
