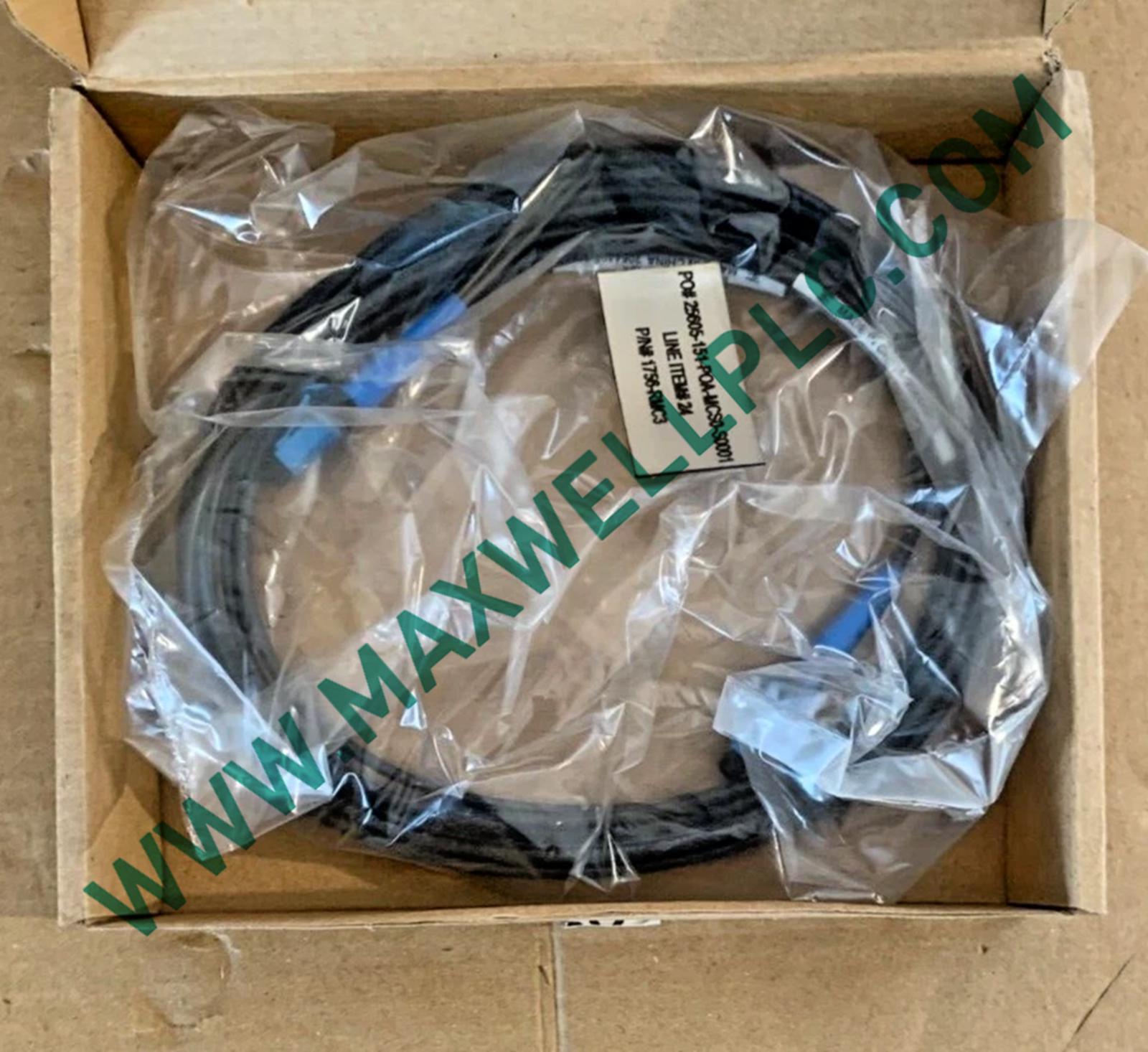

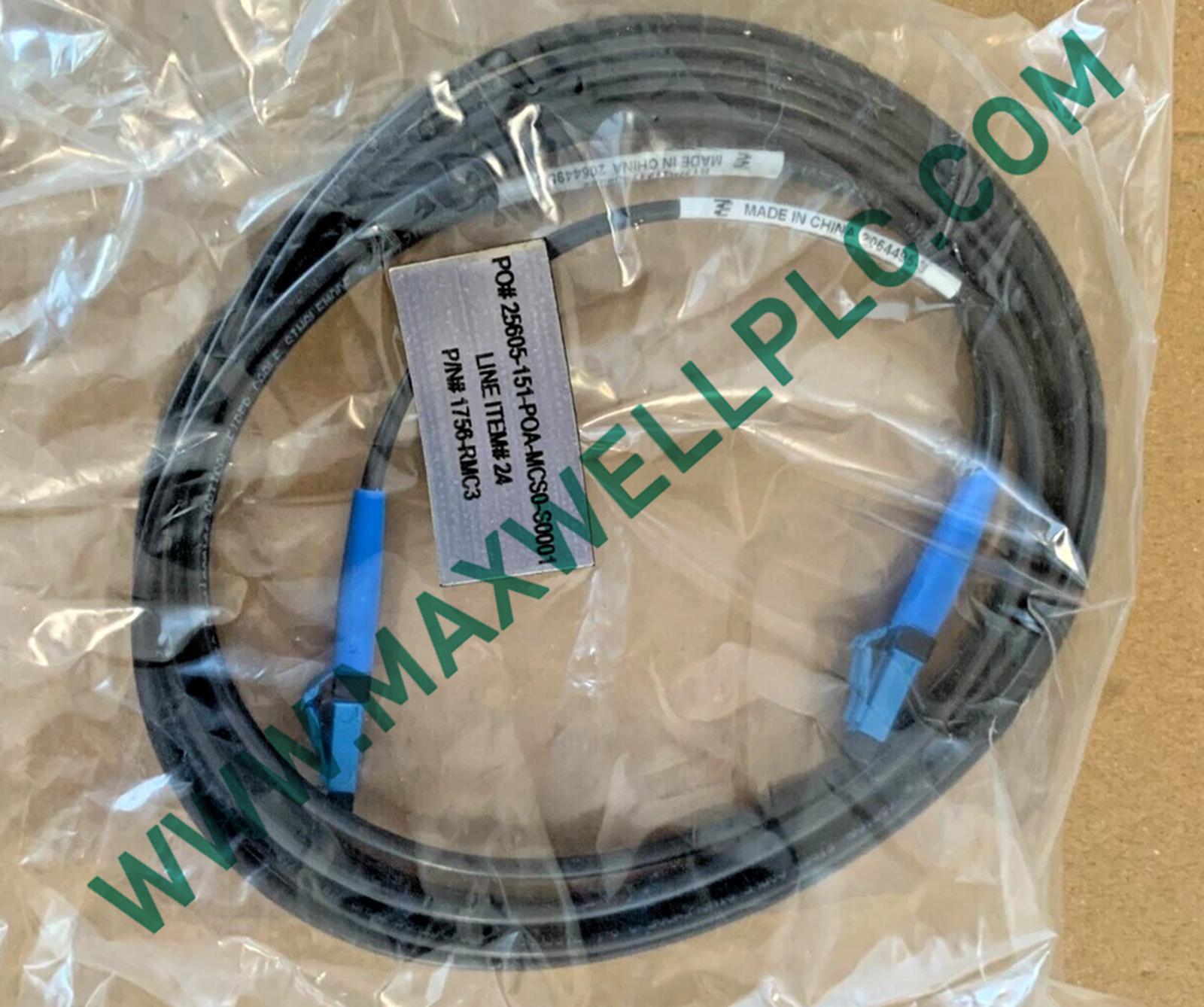

تم تكوين الكابل Allen-Bradley 1756-RMC3/A (كابل RM للألياف الضوئية 1756-RMC3) للمزامنة الهيكلية من نظير إلى نظير في أنظمة ControlLogix الزائدة عن الحاجة، حيث ينقل الكابل الوصلة الضوئية المزدوجة للاتصال الاحتياطي بين وحدات 1756-RM المتزاوجة.

تسمية الكتالوج وعائلة الطول

مواصفات الأجهزة

إنتاجية وصلة ControlLogix الاحتياطية ومزاوجة البرامج الثابتة

1756-RMC3 هو الوسط المادي الذي ينقل حركة مزامنة هيكل ControlLogix الاحتياطية بين وحدتين من فئة 1756-RM مثبتتين في رفوف 1756 منفصلة. في 1756-RM / 1756-RMXT، تعمل الوصلة الضوئية بسرعة 100 ميجابت في الثانية؛ وفي 1756-RM2 / 1756-RM2XT، يعمل نفس المسار LC المزدوج بسرعة 1000 ميجابت في الثانية، مما يعكس حالة البرنامج، وصورة الإدخال/الإخراج، والعلامات، والمؤقتات، والإنذارات، ومخزن الاتصالات المؤقت بين المتحكمين الأساسي والثانوي. لا يوجد ترخيص لسرعة اتصال الناقل الخلفي على الكابل نفسه؛ يتم تحديد معدل المزامنة الفعال من خلال الأبطأ من وحدتي RM المتصلتين ودرجة الألياف. يتم فرض توافق وميض البرامج الثابتة عند زوج 1756-RM، وليس عند الكابل: يتم رفض 1756-RM2 أساسي و1756-RMXT ثانوي، أو 1756-RM مختلط مع 1756-RM2، من قبل مدير التكرار بغض النظر عن وصلة 1756-RMC3 الضوئية النظيفة. لا تتأثر قابلية توسيع كثافة الإدخال/الإخراج للنظام الكلي بطول الكابل 3 أمتار، ولكن 3 أمتار تغلق فقط أزواج الرفوف المجاورة أو القريبة؛ تتطلب مجموعات كبلات RM الأطول (1756-RMC10 أو امتدادات أحادية النمط المقطوعة في الموقع) قبل الوصول إلى حدود 100 متر متعددة النمط أو 10 كيلومترات أحادية النمط.

معلومات الطلب

• كابل ألياف بصرية مزدوج LC-to-LC RM بطول 3 أمتار 1 x 1756-RMC3 (التجميع الأساسي)
• 2 x أغطية غبار LC مركبة مسبقًا على كلا الطرفين في المخزون NOS المختوم
• 1 x مجموعة ملصقات الكابلات لتحديد الرف الأساسي / الثانوي
• 1 x بطاقة تعليمات التنظيف المطبوعة لمسح حافة LC قبل الإدخال

قواعد وضع الألياف الضوئية من الرف إلى الرف

• افصل الطاقة عن كلتا الشاسيه الزائدة عن الحاجة أو اعتمد على خاصية RIUP لوحدة RM فقط عندما يتم التأكد من توافق جيل RM والبرامج الثابتة؛ لا تقم أبدًا بإدخال سلك يُشتبه في تلفه في منفذ SYNC مباشر
• قم بتوصيل 1756-RMC3 مباشرة بين منفذي الألياف الضوئية لوحدتي RM من نفس الجيل؛ لا يسمح بوجود لوحة توصيل أو محول وسائط أو محول إيثرنت في المسار
• حافظ على حلقة الخدمة بطول 3 أمتار بعيدًا عن كابل صينية 480 VAC، وقناة إخراج VFD، وموصلات عودة اللحام؛ قم بتوجيهها عبر قناة فولاذية مؤرضة منفصلة عندما لا يمكن تحقيق فصل الخزانة
• امسح كل حافة LC بقطعة قماش خالية من الوبر مبللة بالكحول الأيزوبروبيلي قبل التوصيل؛ فالجلبة الملوثة هي السبب الرئيسي لفقدان مؤشر SYNC LED المتقطع على وصلة تكرار تم تشغيلها مسبقًا
• لا تقم بثني أو تدبيس أو ربط الغلاف بسحاب أسفل نصف قطر الانحناء 30 ملم؛ فقسم الغلاف المسحوق يزيد من فقدان الإرجاع ويفشل القناة الزائدة عن الحاجة حتى عندما يكون مؤشر OK LED لا يزال مضاءً على أحد الجانبين

أسئلة وأجوبة فنية

هل 1756-RMC3 هو سلك توصيل LC-LC قياسي يمكن استخدامه على مفتاح؟

لا. إنه سلك مزامنة RM مُجهز مسبقًا بحجم مُحدد ومُصنّف ومُعتمد لميزانية الألياف الضوئية لعائلة 1756-RM. توصيله بمنفذ غير RM أو عبر مقرن/مفتاح يكسر اتصال ControlLogix الاحتياطي ويترك كلا الشاسيهين غير متزامنين.

هل يمكن لـ 1756-RMC3 ربط 1756-RM بـ 1756-RM2 عبر الرفين؟

لا. لا يمكن لـ 1756-RM و 1756-RM2 أن يتواصلا بشكل متقاطع؛ حيث يتعطل مدير التكرار بسبب نوع الوحدة غير المتماثل حتى مع وجود وصلة بصرية نظيفة من 1756-RMC3. يجب أن يكون الأساسي والثانوي من نفس جيل RM ونفس الإصدار الرئيسي للبرنامج الثابت.

هل يحد طول 3 أمتار من توافر النظام؟

ميكانيكيًا فقط. كهربائيًا، تدعم وصلة RM متعددة الأوضاع ما يصل إلى 100 متر على 1756-RM / RMXT، وتدعم امتدادات الألياف الفردية مسافات أطول على RM2 / RM2XT. سلك بطول 3 أمتار يعني ببساطة أن الرفين الاحتياطيين يجب أن يقعا في حاويتين متجاورتين أو قريبتين.

من يتحمل تأخير التبديل، الكابل أم وحدة RM؟

1756-RMC3 سلبي؛ يضيف فقط تأخير انتشار على مدى 3 أمتار، وهو أمر لا يذكر. يتم التحكم في الانتقال السلس من الأساسي إلى الثانوي بواسطة محرك مزامنة 1756-RM2 / RM2XT، عادة ما يكون من أقل من 20 مللي ثانية إلى أقل من 50 مللي ثانية حسب حجم البرنامج وخريطة الإدخال/الإخراج.

هل يمكن توصيل سلكين 1756-RMC3 لتكوين 6 أمتار؟

لا يوصى بذلك. كل وصلة إضافية، أو برميل، أو محول داخلي، يضيف خسارة إدخال وانعكاس إلى وصلة لا تحتوي على هامش رأس مال يتم الإبلاغ عنه على مستوى الكابل. استخدم 1756-RMC10 المصنعي أو امتدادًا مؤهلاً للألياف أحادية النمط المثبتة ميدانيًا بدلاً من ذلك.

لماذا يبقى SYNC مطفأ على الرغم من أن طرفي LC ينقران في مكانهما؟

غالبًا ما تكون وحدة RM البعيدة ليست في وضع التكرار، أو أن الدور الأساسي/الثانوي غير معين في Studio 5000، أو أن أحد وجوه LC متسخ/غير مثبت جزئيًا. لا يحتوي 1756-RMC3 نفسه على تشخيصات؛ تحقق من مصابيح RM OK / SYNC / COM LED وكائن تشخيصات التكرار.

هل يعمل مزيج XT وغير XT إذا كان كلاهما يستخدم 1756-RMC3؟

يتزاوج 1756-RMXT مع 1756-RMXT، ويتزاوج 1756-RM2XT مع 1756-RM2XT؛ لا تشكل وحدة ذات درجة حرارة واسعة زوجًا احتياطيًا مع نظيرها غير XT لمجرد إدخال سلك الألياف الضوئية. يغلق 1756-RMC3 الطبقة المادية فقط، وليس بوابة توافق البرامج الثابتة.

هل يمكن للسلك أن يتحمل ثني باب الخزانة على مدى سنوات؟

فقط إذا لم يتم تحميل حلقة الخدمة بواسطة مفصلة الباب. يؤدي الثني المتكرر في نقطة واحدة، أو انحشار الغلاف في حشية الباب، إلى كسور دقيقة في الكسوة وينتج عنه زيادة تدريجية في التوهين تظهر لأول مرة على شكل وميض دوري لمصباح COM LED قبل فقدان SYNC بشكل دائم.
