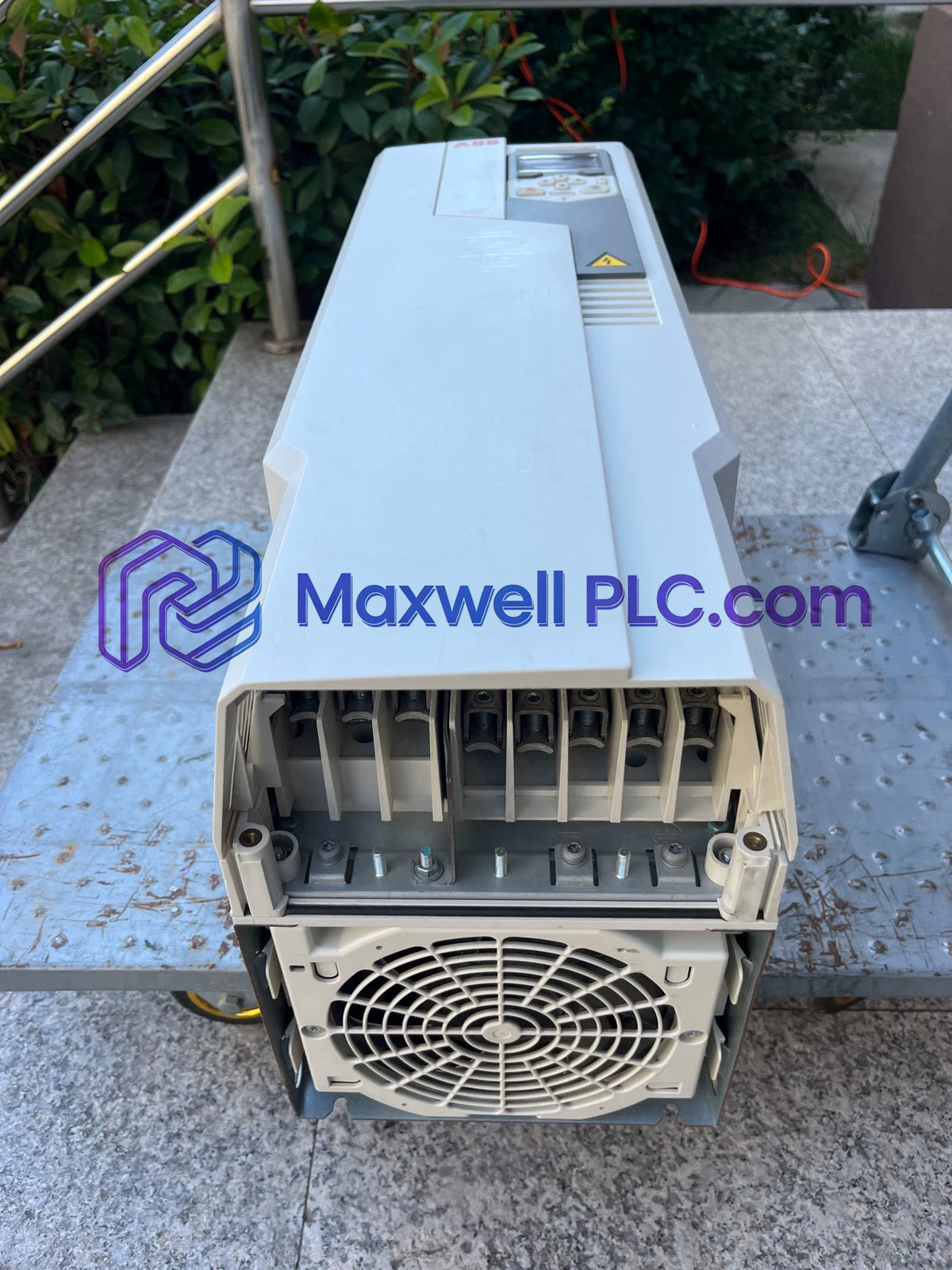

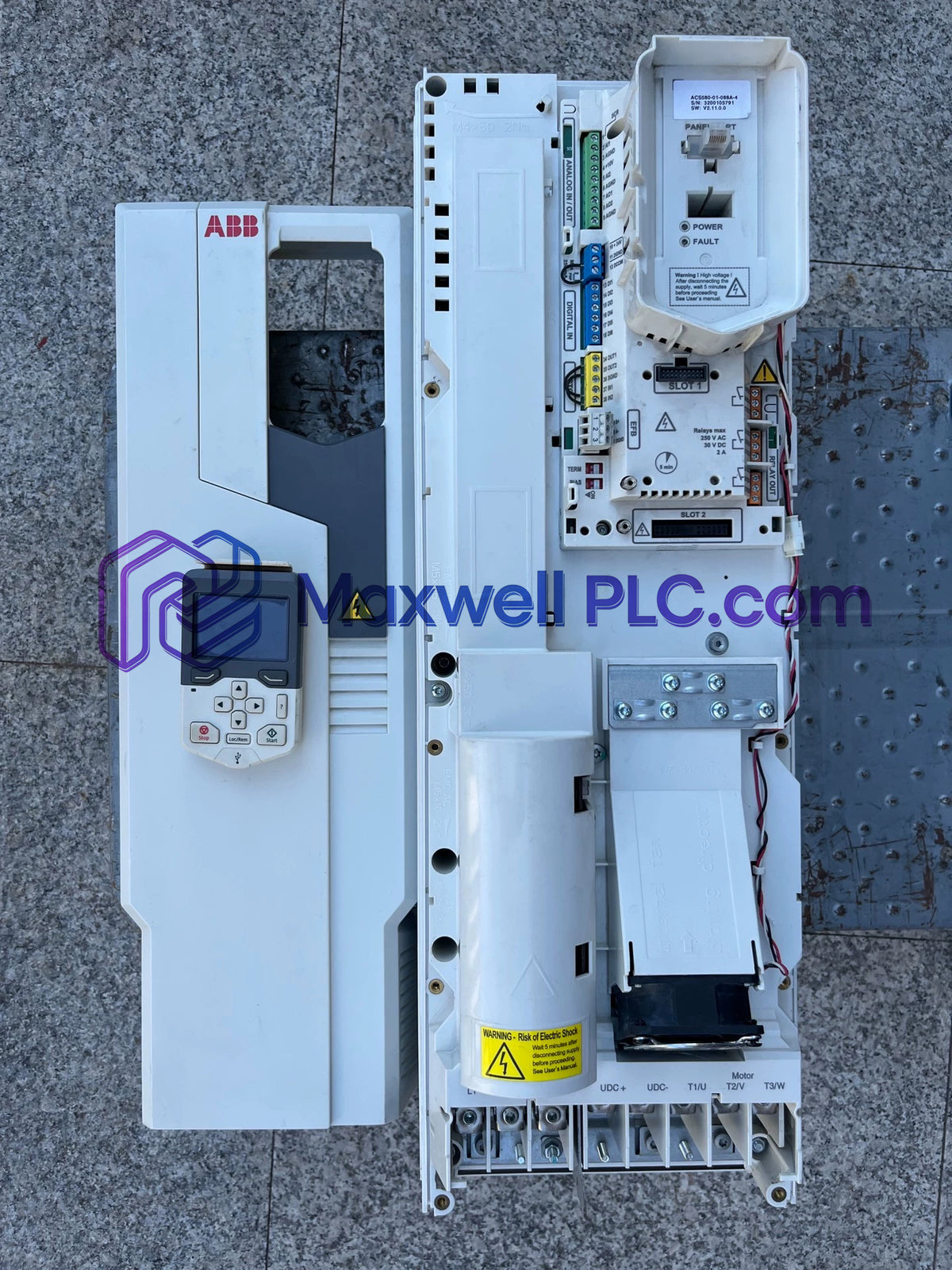

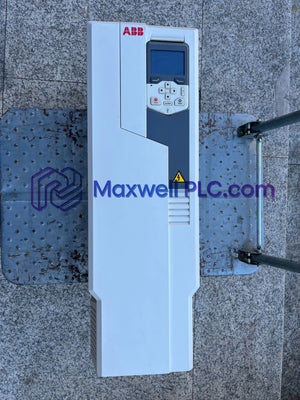

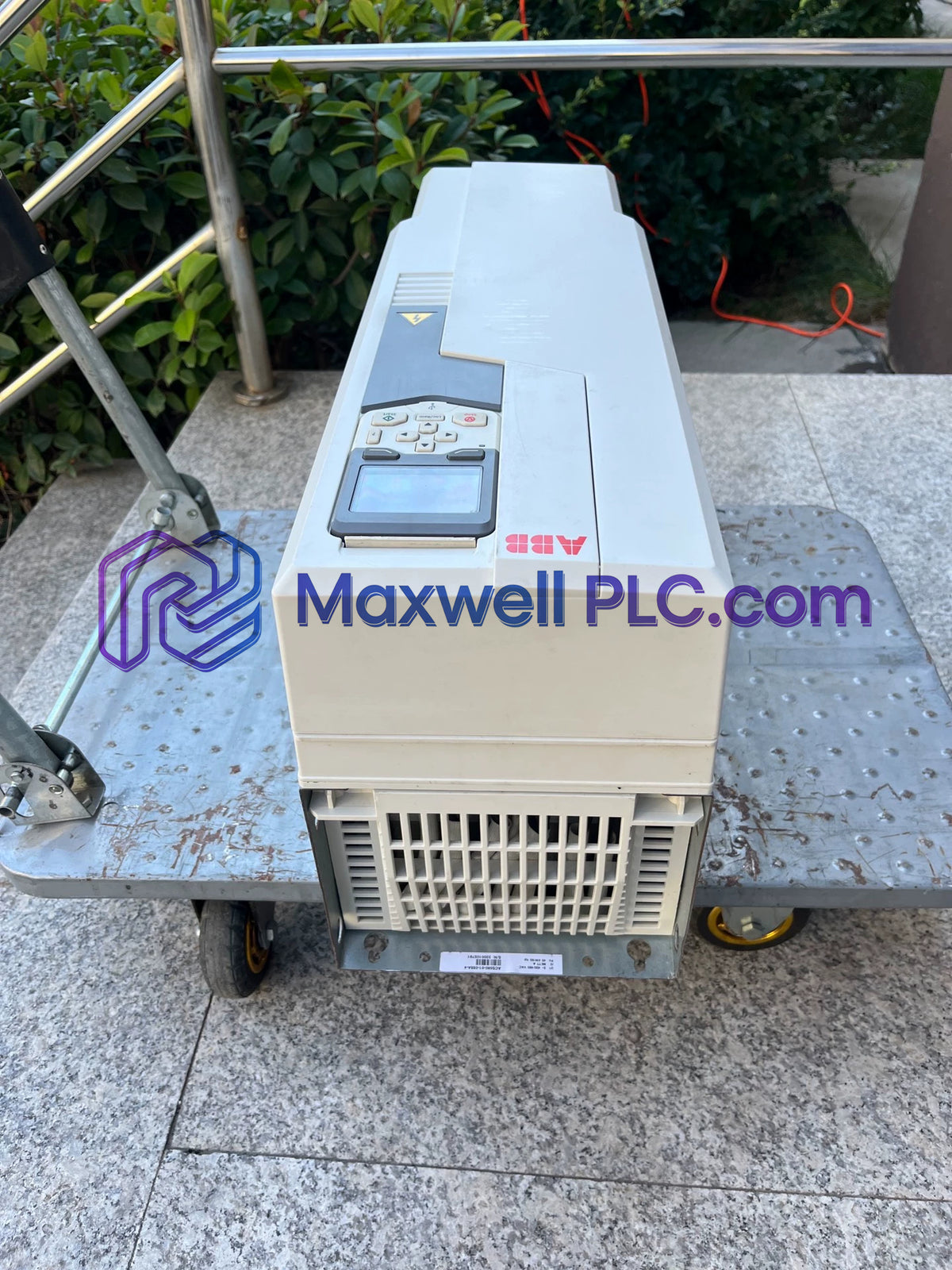

يعمل جهاز ABB ACS580-01-088A-4 3AUA0000080502، والمُصنف أيضاً تحت اسم محرك الأقراص للأغراض العامة ذي الجهد المنخفض ACS580-01-088A-4، كمكون أجهزة مخصص لتنظيم سرعة محركات التيار المتردد ثلاثية الطور وتبديل التيار ضمن حلقات التحكم الصناعية.

مصفوفة إطار المحرك وتصنيفات المخرجات

• رقم جزء الشركة المصنعة: 3AUA0000080502
• طراز المحرك الأساسي: ACS580-01-088A-4
• حجم الإطار المادي: حجم الإطار R5
• تصنيف الغلاف: IP21 / NEMA من النوع 1
• تصنيف الخدمة العادية: طاقة خرج 45 كيلوواط / تيار خرج 88 أمبير
• تصنيف الحمل الزائد الخفيف: طاقة خرج 45 كيلوواط / تيار خرج 83 أمبير
• تصنيف الخدمة الشاقة: طاقة خرج 37 كيلوواط / تيار خرج 72 أمبير

المواصفات التشغيلية والمادية

شبكة الاتصالات والمعالجة الحتمية

يدمج المحرك توافق البرامج الثابتة (firmware) لدعم مزامنة المعلمات وتحديثات برامج الحقل بسلاسة. تتصل روابط الاتصال عالية السرعة بمحولات الناقل الميداني (fieldbus) الخارجية للعمل عبر شبكات Profinet / EtherNet/IP الحتمية، مع الحفاظ على أقل زمن انتقال ممكن أثناء تحديثات مراجع العزم والسرعة. تضمن تراخيص سرعة اتصال ناقل اللوحة الخلفية توسيع كثافة المدخلات/المخرجات في الوقت الفعلي وتبادل البيانات الدوري.

النطاق التجاري للتوريد

• 1 × وحدة VFD قابلة للتثبيت على الحائط من ABB طراز ACS580-01-088A-4 (3AUA0000080502)
• 1 × صندوق قناة الكابلات وطقم لوحة التغليف
• 1 × وحدة شاشة واجهة لوحة التحكم

توجيهات التركيب وإرشادات إنهاء الكابلات

• اتجاه التثبيت على الحائط: قم بتثبيت المحرك عمودياً على سطح حائط مسطح وغير قابل للاشتعال لضمان تبديد الحرارة بشكل كافٍ عبر المشتت الحراري الخلفي.
• تثبيت درع الكابل: قم بتثبيت درع كابل المحرك بزاوية 360 درجة بلوحة التأريض في قاعدة المحرك لمنع الانبعاثات الكهرومغناطيسية عالية التردد.
• خلوص تدفق الهواء: حافظ على مساحة خالية فوق وتحت إطار المحرك لمنع إعادة تدوير الهواء الساخن داخل الغلاف.
• تصنيف موصلات الطاقة: قم بتحديد حجم موصلات تيار الدخل المتردد وصمامات الخط وفقاً للأكواد الكهربائية المحلية لتنفيذ تيار مستمر اسمي قدره 88 أمبير.

الأسئلة الشائعة

• ما هي قدرة التيار المستمر المدعومة في ظل ظروف الخدمة العادية؟

  في ظل التشغيل العادي، يوفر المحرك تيار خرج قدره 88 أمبير لتغذية محركات التيار المتردد ثلاثية الطور حتى تصنيف 45 كيلوواط.

• ما هي نقاط المدخلات والمخرجات الرقمية والتناظرية المتوفرة مادياً على لوحة التحكم؟

  تحتوي الواجهة المدمجة على 2 مدخل تناظري، 2 مخرج تناظري، 6 مدخلات رقمية، و3 مرحلات مخرج رقمي للدمج الميداني.

• هل يُسمح بالتبديل السريع (Hot-swapping) في وصلات الطاقة الرئيسية أو أطراف توصيل المحرك؟

  يُمنع التبديل السريع لوصلات الطاقة منعاً باتاً؛ يجب فصل خطوط تغذية التيار المتردد الرئيسية وتفريغ مكثفات التيار المستمر قبل إجراء الصيانة.

• ما هي الانبعاثات الضوضائية الناتجة أثناء تشغيل المحرك الاسمي؟

  يعمل المحرك بمستوى ضوضاء صوتية مقاس قدره 63 ديسيبل (A) في ظل ظروف التحميل والتبريد القياسية.

• ما هو نطاق الجهد المقبول عبر أطراف دخل الخط ثلاثي الطور؟

  تقبل مرحلة الطاقة إمدادات التيار المتردد الرئيسية ثلاثية الطور التي تتراوح بين 380 و480 فولت تيار متردد بترددات تتراوح بين 47.5 و63 هرتز.

• كيف يؤثر ارتفاع التشغيل على معلمات تركيب المحرك؟

  تعمل الوحدة بكامل طاقتها الإنتاجية المصنفة حتى ارتفاع 1000 متر فوق مستوى سطح البحر دون خفض حراري أو خفض في الجهد.

• ما هو تصنيف الحماية الذي يوفره غلاف المحرك القياسي المثبت على الحائط؟

  يتوافق هيكل المحرك مع حماية الدخول IP21 ومتطلبات الغلاف NEMA النوع 1 للتركيب الصناعي الداخلي.

• كيف يتم دمج وحدات الخيارات في بنية التحكم في المحرك؟

  يتم تركيب وحدات الخيارات مباشرة في فتحات التوسعة الداخلية، مما يؤسس مسارات إشارة مباشرة مع بطاقة المعالج المركزية الرئيسية عبر خطوط الناقل الداخلية.
