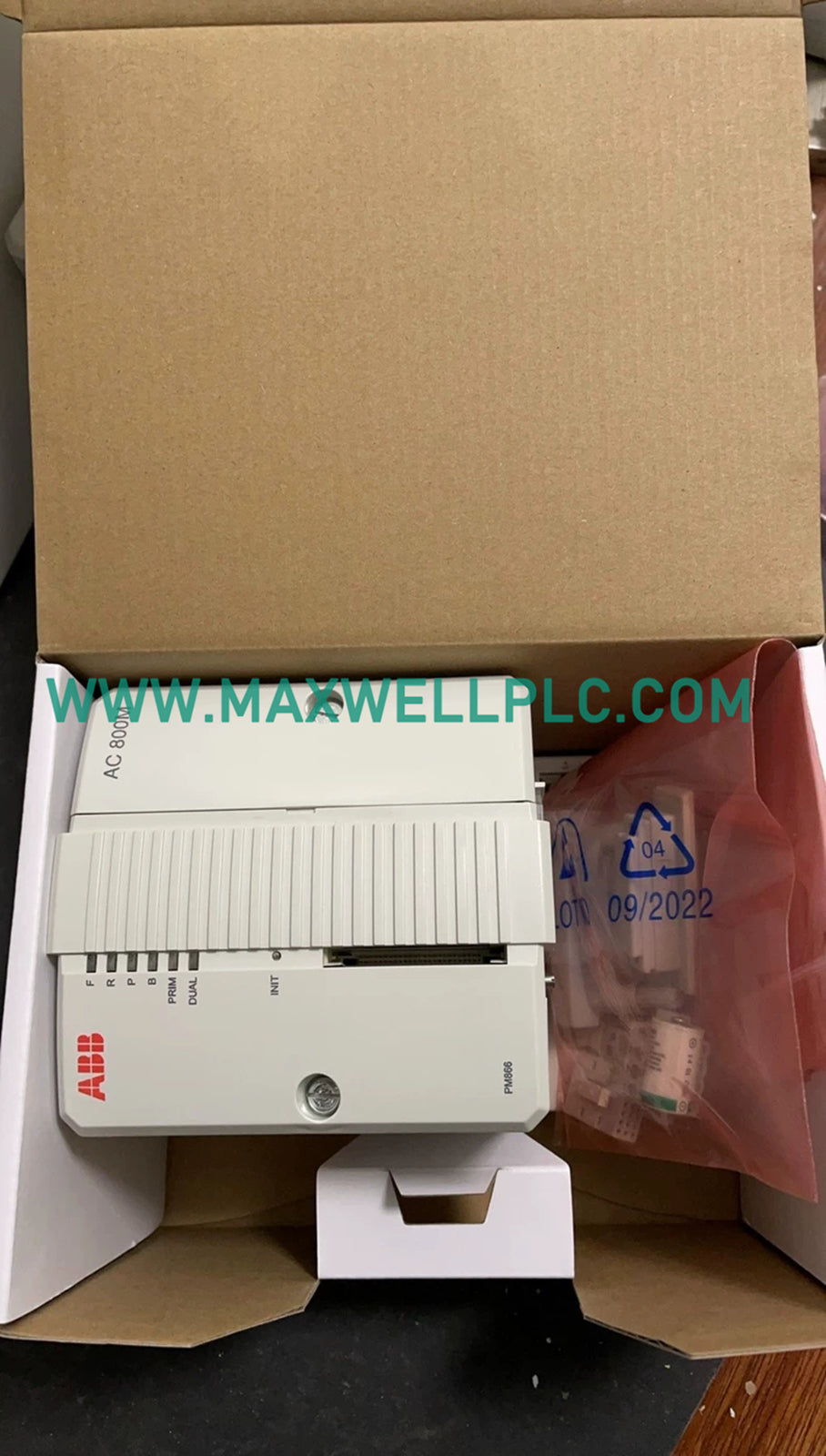

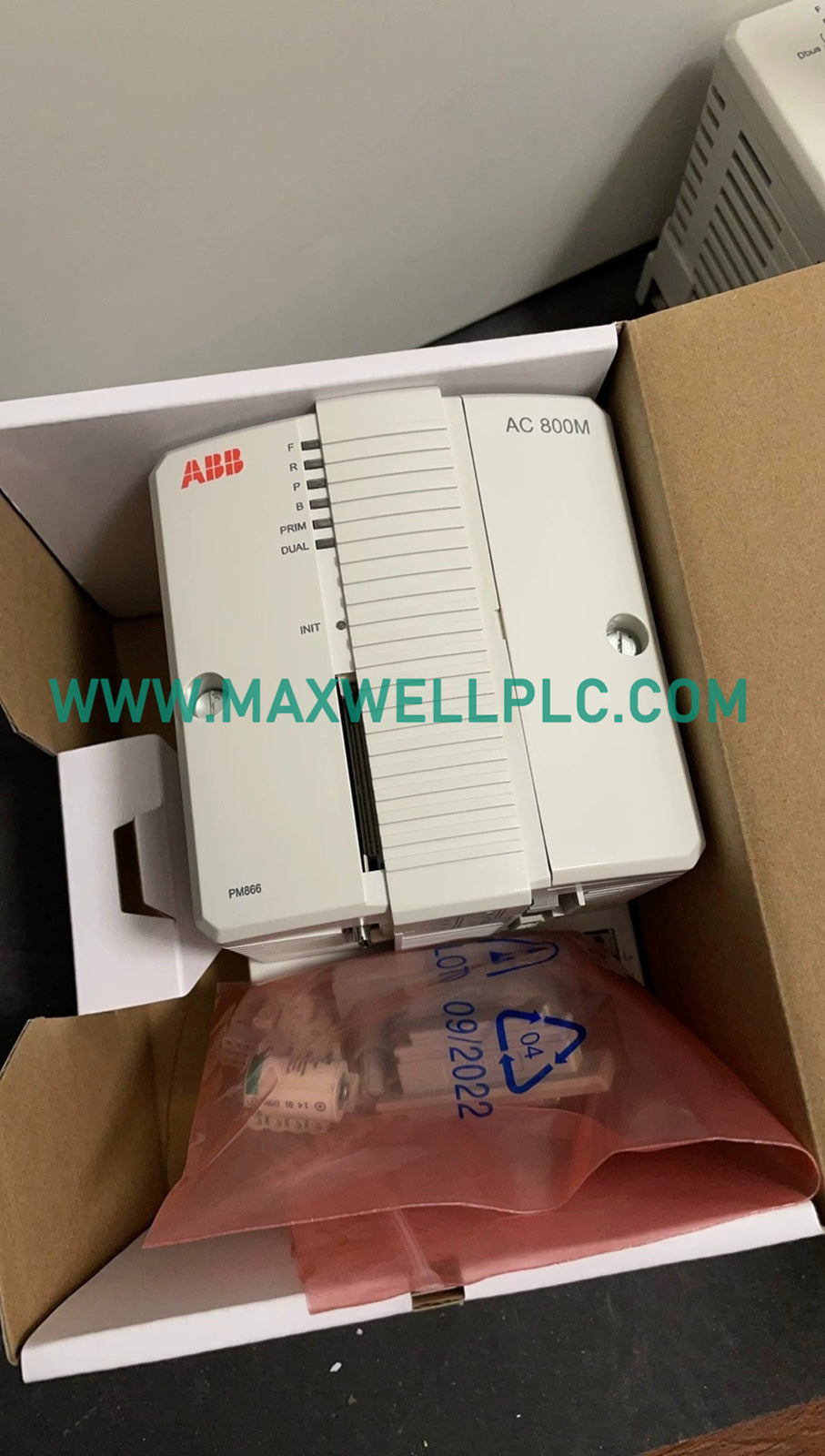

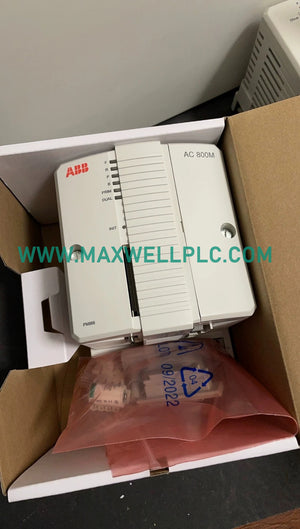

تم تكوين ABB PM866K01 (مجموعة وحدة المعالجة المركزية PM866) لمهام المعالجة المركزية في أنظمة التحكم AC 800M، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يتعامل مع التنفيذ المحلي لبرامج التطبيقات، ويدير مسح الإدخال/الإخراج الدوري عبر وحدات إنهاء الوحدة، ويعالج الاتصالات متعددة البروتوكولات عبر واجهات الاتصال المتكاملة.

مصفوفة تحديد النموذج

ينقسم تركيب الأجهزة إلى معرفين رئيسيين:

• PM866K01: التسمية المحددة للمجموعة الوظيفية، وتشير إلى حزمة المعالج الكاملة بما في ذلك اللوحة الأساسية والغطاء وكتل الأطراف.
• 3BSE050198R1: رمز طلب المنتج الفريد ورقم قطعة الغيار المستخدم لتتبع مراجعات التصنيع وإصدارات الأجهزة ولوجستيات التوزيع الرسمية.

معلمات المكون

الشبكة المحددة ومزامنة البرامج الثابتة

تنفذ وحدة التحكم الصناعية هذه منطق التطبيق عبر إطار عمل تراخيص سرعة اتصال ناقل اللوحة الخلفية، مما يضمن مزامنة على مستوى الميكروثانية بين وحدة المعالجة المركزية وقطرات الإدخال/الإخراج المحلية. تعتمد أجهزة المعالجة على إجراءات التحقق الصارمة من توافق فلاش البرامج الثابتة أثناء دورات التمهيد لمنع كتل التنفيذ عند خلط الثنائيات القديمة للتطبيقات مع مراجعات الأجهزة المادية الجديدة. تدعم مسارات الاتصال شبكات Profinet / EtherNet/IP المحددة، مما يتيح انتقال متغيرات العملية الموسومة بالوقت عبر اللوحة الخلفية دون تذبذب. تعمل البنية الداخلية على تحسين قابلية توسيع كثافة الإدخال/الإخراج، مما يسمح بتوسيع العديد من الرفوف الفرعية مع الحفاظ على أوقات تنفيذ الحلقة المحددة عبر الشبكات المحلية الكثيفة.

محتويات حزمة المجموعة

• 1 × وحدة معالجة PM866
• 1 × لوحة أساسية TP830
• 1 × موصل ناقل وحدة TB807 Erba
• 1 × مجموعة كتلة طرفية لتوصيل الطاقة

دليل تركيب الموقع الفعلي

التركيب والمحاذاة

• تأكد من أن سكة DIN مثبتة بإحكام باللوحة الفرعية قبل تثبيت اللوحة الأساسية للوحدة في مكانها.
• قم بمحاذاة خطافات الأجهزة ذات الـ 4 مواضع بدقة على سكة التثبيت لتجنب ثني دبابيس اللوحة الخلفية الداخلية.

الأسلاك وتوزيع الطاقة

• استخدم مصدر طاقة مخصص 24 VDC قادر على تحمل طلب تيار 4 أمبير.
• وجه أسلاك الحقول ذات الجهد العالي بعيدًا عن خطوط طاقة وتوصيلات تيار مستمر ذات الجهد المنخفض للتخفيف من الضوضاء الكهرومغناطيسية.

إرشادات التأريض

• قم بتوصيل طرف التأريض مباشرة بقضيب التأريض الرئيسي للعلبة.
• حافظ على مسار سلك التأريض قصيرًا قدر الإمكان، باستخدام مقياس سلك لا يقل عن 2.5 مم مربع.

الأسئلة الشائعة الهندسية

• هل يمكن إدخال الوحدة أو إزالتها أثناء تشغيل الطاقة أثناء تنفيذ العملية الحية؟

  لا. سيؤدي التبديل السريع للمكون الرئيسي للمعالج بدون أجهزة ثانوية زائدة موثوقة إلى قطع تراخيص سرعة اتصال ناقل اللوحة الخلفية وتعطيل دوائر السلامة المتصلة.

• ما هو الغرض المحدد لتعيين الأطراف الأربعة في موصل الطاقة؟

  توفر المواضع الأربعة مسارات إدخال زائدة مزدوجة 24 VDC، مما يسمح لمصدري طاقة مستقلين بتغذية الوحدة عبر أزواج طرفية منفصلة +24 VDC و 0 VDC.

• كيف يمكنك حل مشكلة ضوء الخطأ الأحمر الثابت على اللوحة الأمامية بعد دورة الطاقة؟

  يشير الضوء الأحمر الثابت إلى فشل في الأجهزة أو عدم توافق في فلاش البرامج الثابتة. افصل الطاقة، وتحقق من جميع توصيلات اللوحة الخلفية، وأعد وميض إصدار البرامج الثابتة الصحيح للتطبيق.

• ما هي القيود البيئية المتعلقة بدرجات حرارة التشغيل؟

  يتطلب النظام بيئة تتراوح بين 5 و 55 درجة مئوية. يجب استخدام تهوية مناسبة للخزانة أو مراوح تبريد نشطة إذا تجاوزت درجة حرارة العلبة الداخلية هذه الحدود.

• هل تتضمن هذه المجموعة اللوحة الأساسية الضرورية للتركيب على سكة DIN القياسية؟

  نعم، يشير تصنيف PM866K01 إلى مجموعة كاملة توفر وحدة المعالج المادية جنبًا إلى جنب مع لوحتها الأساسية TP830 وملحقات الأطراف.

• ماذا يحدث إذا انخفض سحب التيار على خط 24 VDC عن التصنيف المقدر بـ 4 أمبير؟

  يمثل مواصفات 4 أمبير أقصى قدرة تيار للتوزيع الداخلي للسكك الحديدية. سيسحب الجهاز فقط ما يحتاجه بناءً على ملحقات الإدخال/الإخراج المتصلة.

• كيف يجب إنهاء أسلاك حماية الاتصال عند قاعدة الوحدة؟

  يجب تأريض أسلاك الحماية عند نقطة الدخول المخصصة للعلبة باستخدام مشابك تأريض موصلة، بدلاً من توصيلها مباشرة بطرف التأريض المنطقي.

• هل يمكن لهذه الوحدة العمل على خطوط جهد تيار متردد قياسية إذا تم استخدام محول؟

  يتطلب الجهاز مصدر إدخال نظيف ومنظم 24 VDC. يجب تصحيح طاقة التيار المتردد القياسية باستخدام مصدر طاقة خارجي مصنف صناعيًا قبل التوصيل.
